Jaltest  |  SKU: JDC568A

Jaltest (JDC568A) | Kabel przejściowy Hatz 4-pinowy OBD – 16-pinowy OBD2 | Urządzenia podnoszące i transportowe

€138,95 z VAT
€114,83 bez VAT

Gwarancja bezpośrednio od AsTools

Sami obsługujemy sprawy gwarancyjne szybko i bez pośrednictwa producenta. Dzięki naszemu własnemu magazynowi części zamiennych i wiedzy technicznej możemy Ci zazwyczaj udzielić pomocy od razu. Tylko w wyjątkowych przypadkach wysyłamy produkt do dostawcy.

2 lata gwarancji na wszystkie produkty

Wszystkie nasze produkty są dostarczane z 2-letnią gwarancją fabryczną. Gwarantuje to długotrwałą jakość i serwis.

Łatwy zwrot

Zwrot można łatwo złożyć za pośrednictwem swojego konta. Wyślemy Ci etykietę zwrotną na e-mail. Koszty zwrotu pokrywasz sam.

Profesjonalna obsługa klienta

Nasi eksperci gotowi Ci szybko i fachowo pomóc, zarówno online, jak i w naszym stacjonarnym sklepie. Pytania? Zapraszamy do kontaktu!

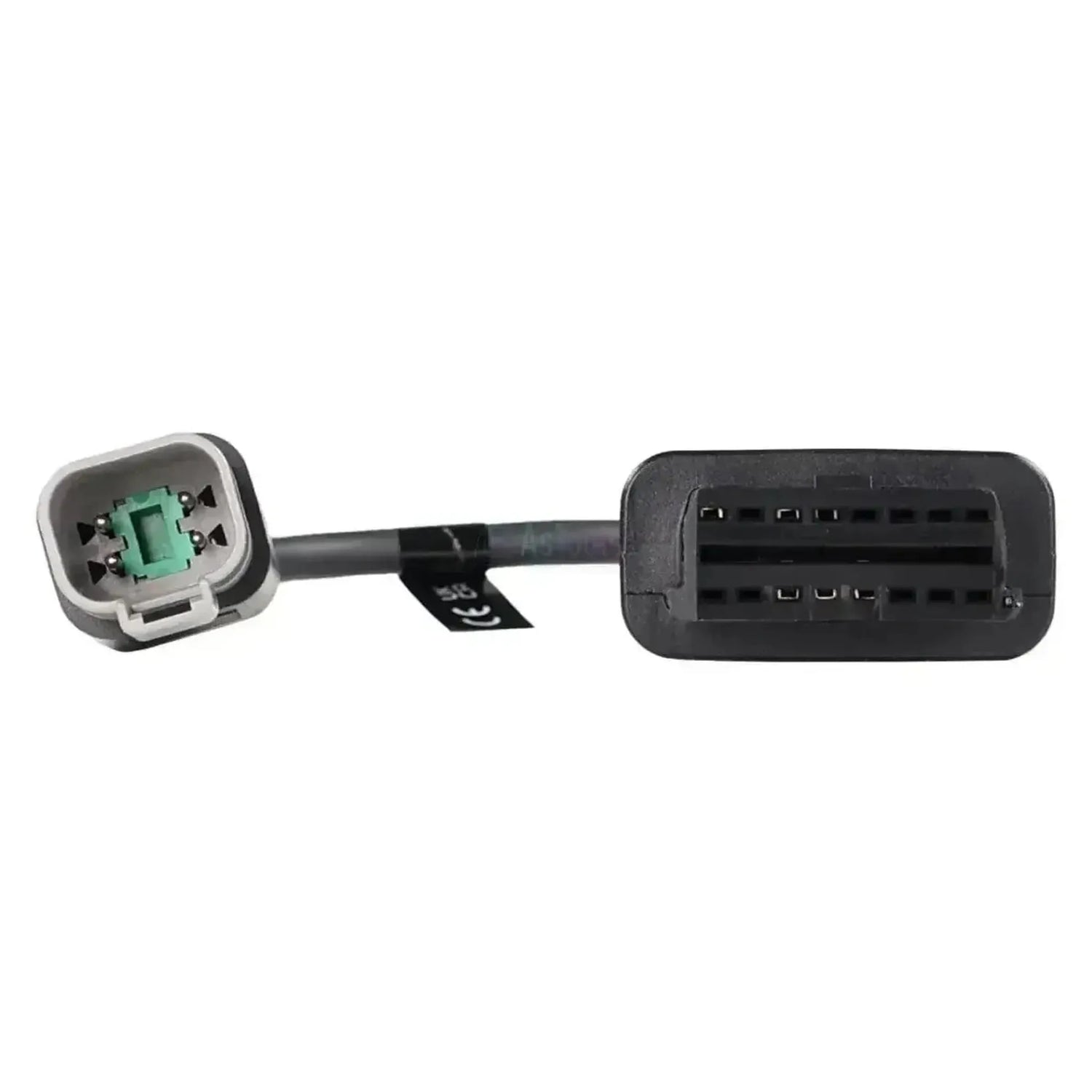

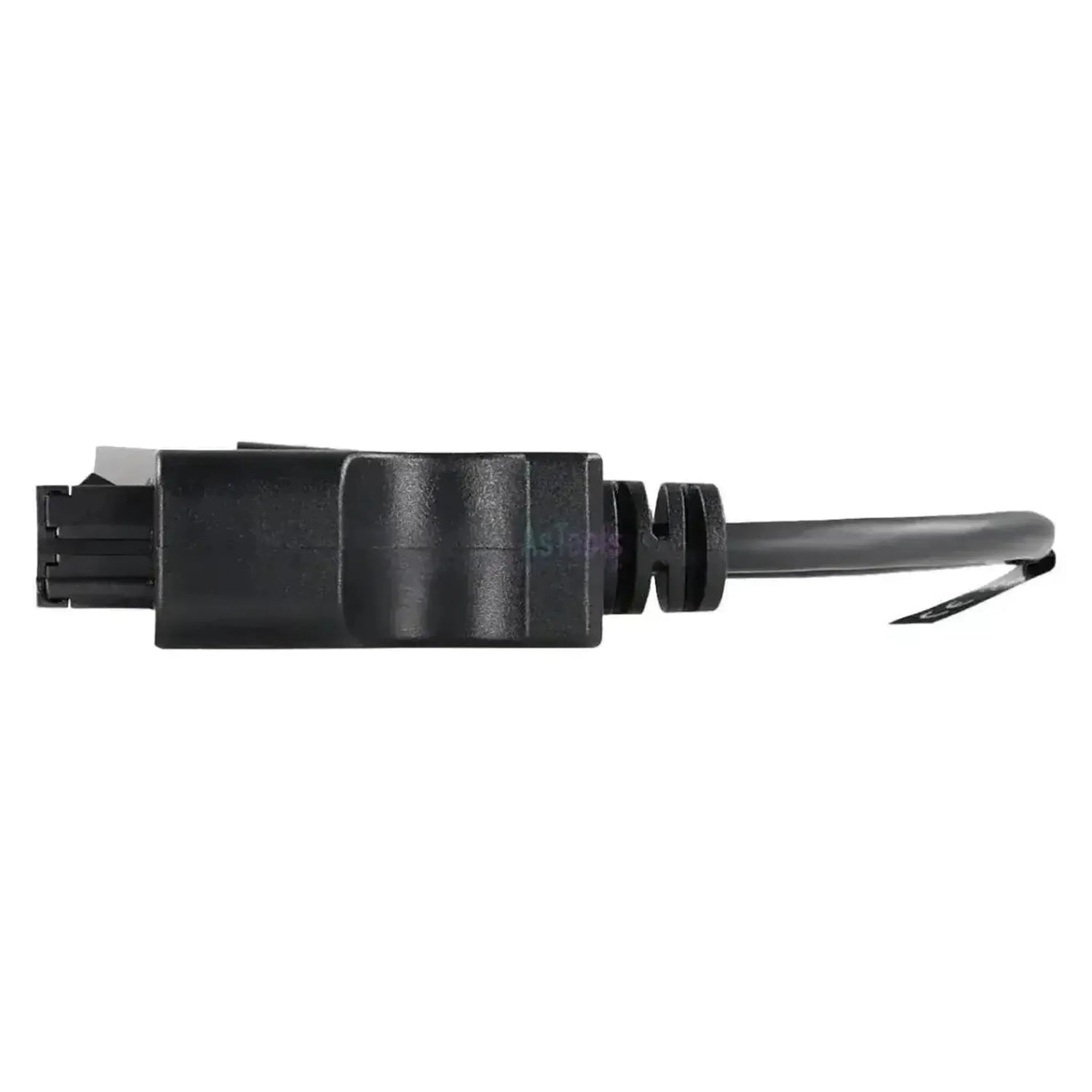

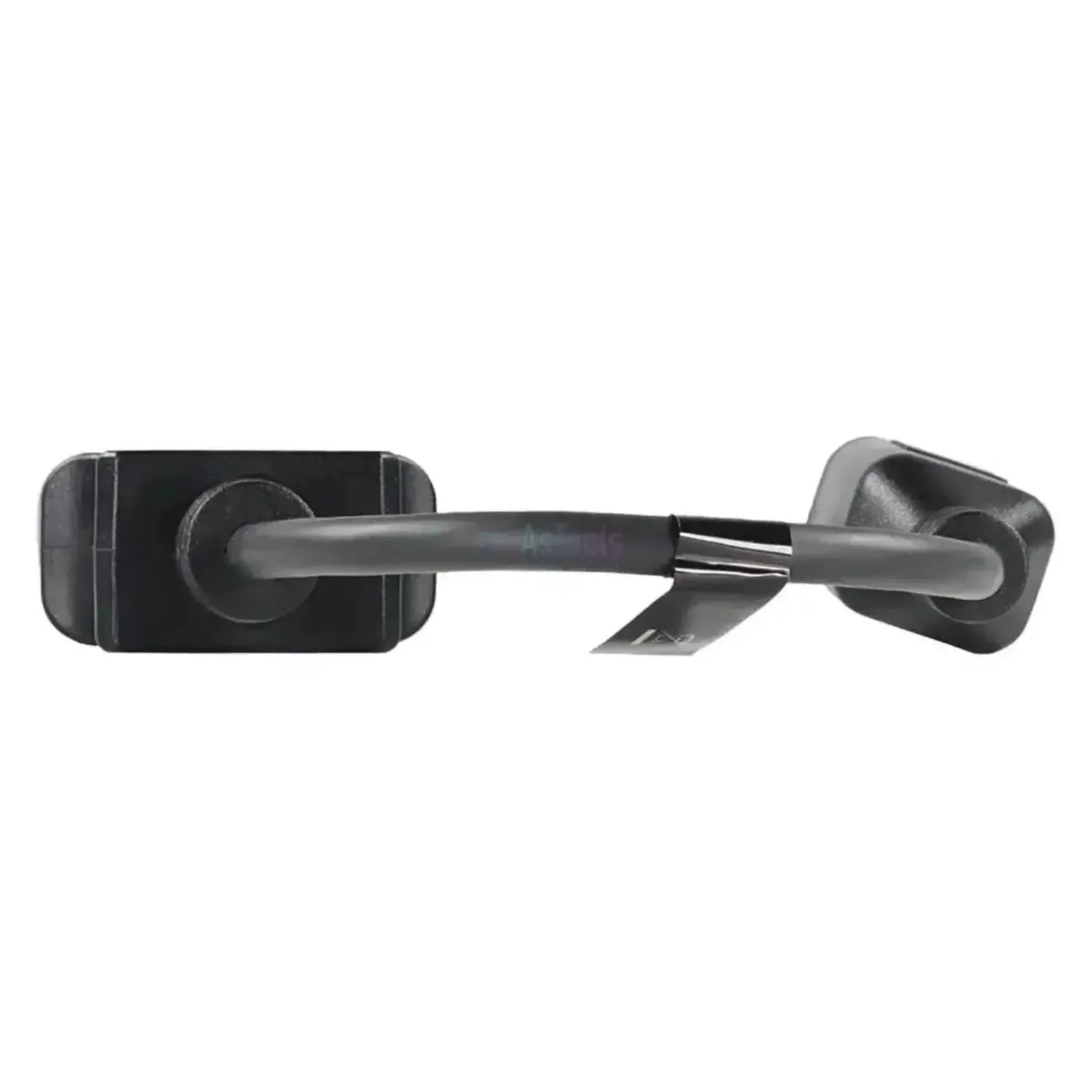

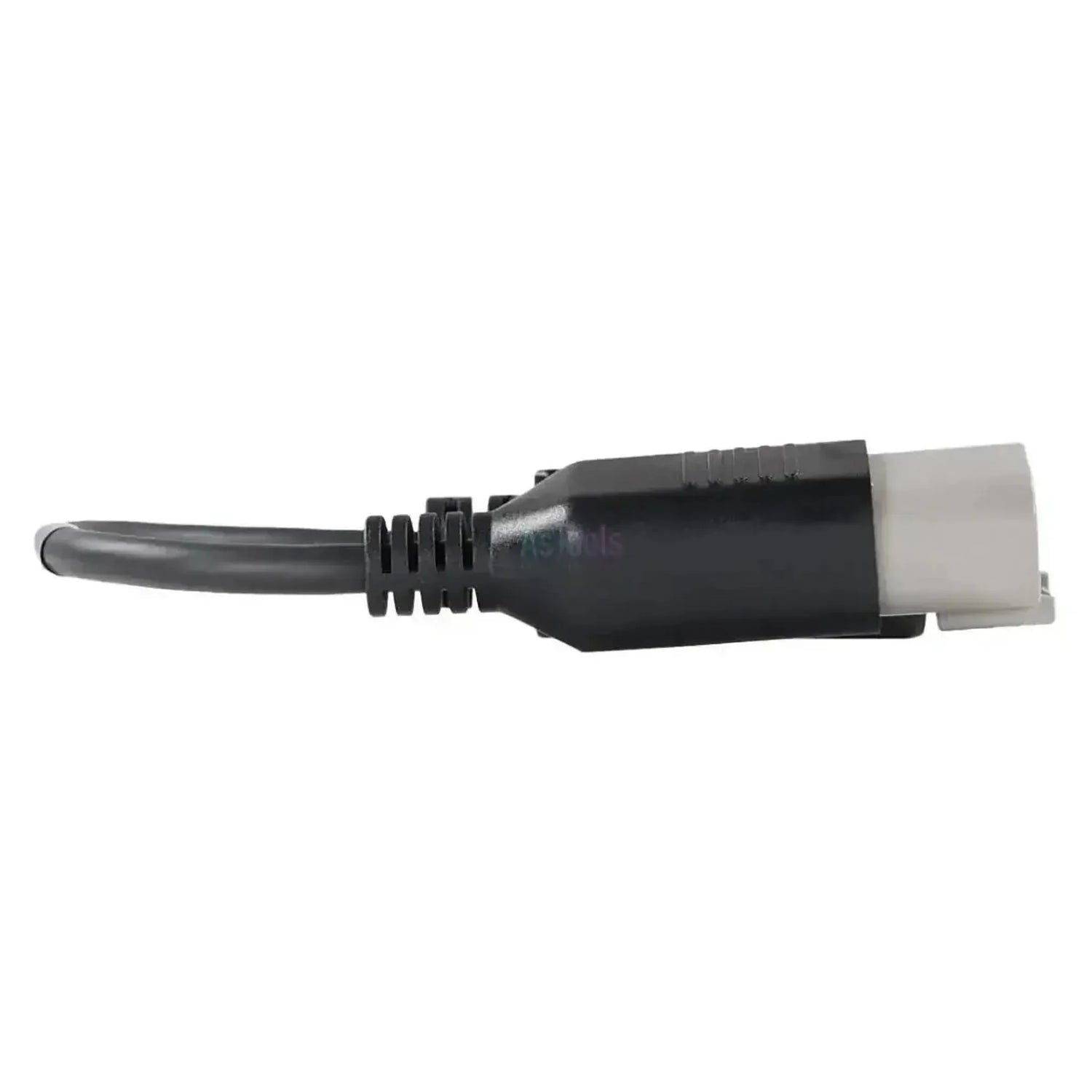

De Jaltest JDC568A verbindt de 4-pins diagnoseaansluiting van Hatz-motoren met de 16-pins OBD2-ingang van uw Jaltest-diagnosekabel. Aan de machinezijde zit een grijze afgedichte stekker met een groene pinhouder en vier pennen, met een rechte snoerinvoer in een zwarte huls; aan de interfacezijde de vlakke OBD2-behuizing. De kabel meet 30 cm.

De stekker hoort bij de motor zelf, niet bij de machine waarin die is ingebouwd. Met de kabel aangesloten leest de Jaltest-software de motorregeling van de H50-serie uit, met de twee Bosch-regeleenheden EDC 17 C81 en EDC 17 CV54. Bij beide staan foutcodes, meetwaarden en onderhoudsintervallen in de dekking. De kabel werkt met de Jaltest Link V8.1, V8.4 en V9 en valt onder Jaltest MHE.

PLUSPUNTEN

✔Bereikt beide Hatz-regeleenheden die Jaltest dekt, de EDC 17 C81 en de EDC 17 CV54, met dezelfde functies op allebei.
✔Dekt de complete H50-serie, van de driecilinder 3H50T tot de viercilinder 4H50TICD.
✔Naast foutcodes en meetwaarden ook de onderhoudsintervallen, met een rapport voor de klant.
✔Werkt met de Jaltest Link V8.1, V8.4 en V9, dus ook op een oudere interface.

AANDACHTSPUNTEN

✕De dekking is uitleesgericht; componenten aansturen, parameters instellen, kalibreren, de diagnosewaarschuwing en de aanvullende acties staan er bij deze regeleenheden niet bij.
✕Alleen voor de 4-pins stekker op de Hatz-motor; de regeleenheden van het werktuig zelf dragen een eigen aansluiting en vragen een andere kabel.
✕De kabel is 30 cm lang; zit het blok diep in een machine weggebouwd, dan werkt u vlak bij het motorblok.
✕Voor gebruik zijn een Jaltest Link en een licentie voor Jaltest MHE nodig; die zitten niet bij de kabel.

Toepassingen en functionaliteiten

De kabel is bedoeld voor werkplaatsen die machines met een ingebouwde Hatz H50-motor onderhouden. Welke van de twee regeleenheden u aantreft, hangt af van de uitvoering van het blok; beide komen uit de Jaltest-dekking voor Hatz.

Regeleenheden die u kunt benaderen

  • EDC 17 C81: Bosch-motorregeling van de H50-serie.
  • EDC 17 CV54: Tweede uitvoering, zelfde functies.

Wat u kunt doen

  • Foutcodes: Lezen, met omschrijving van de storing.
  • Meetwaarden: Sensorwaarden, met alarmgrenzen.
  • Onderhoud: Intervallen en werk, met rapport.
  • Regeleenheid: Gegevens van de EDC opvragen.

Zo gebruikt u hem

  1. Aansluiting zoeken: Zoek de grijze 4-pins stekker op of naast het motorblok.
  2. Aansluiten: Steek de JDC568A in de aansluiting op de motor.
  3. Link koppelen: Sluit de OBD2-kant aan op de diagnosekabel van de Jaltest Link.
  4. Contact aan: Zet het contact aan, zonder de motor te starten.
  5. Uitlezen: Kies in Jaltest MHE het merk Hatz en de motoruitvoering.

Compatibele voertuigen en toepassingen

Bepalend is de motor, niet de machine. De kabel past op elke Hatz H50-motor met de 4-pins diagnoseaansluiting, of het blok nu in een compacte machine, een hef- of hijswerktuig, een aggregaat of een ander werktuig is ingebouwd.

Hatz:

  • 3H50-serie: 3H50T, 3H50TI, 3H50TIC en 3H50TICD.
  • 4H50-serie: 4H50N, 4H50TI, 4H50TIC en 4H50TICD.
💡
Goed om te weten: De diagnoseaansluiting hoort bij de motor en zit op of naast het motorblok, niet op een vaste plaats in de machine. U herkent hem aan de grijze afgedichte behuizing met de groene pinhouder. Het werktuig zelf kan daarnaast een eigen aansluiting hebben, die u met een andere kabel benadert.

Verpakkingsinhoud

  • 1x Jaltest (JDC568A) | Hatz 4-pins OBD – 16-pins OBD2 Verloopkabel | Hef- en Hijswerktuigen

Specyfikacja techniczna

Ogólne

Producent kabla. Kable Jaltest współpracują ze sprzętem diagnostycznym Jaltest.Marka
Jaltest (Cojali)
Rodzaj kabla. Kabel diagnostyczny łączy się z gniazdem diagnostycznym, kabel pomiarowy służy do pomiaru osobnego podzespołu.Rodzaj kabla
Kabel przejściowy
Pakiet oprogramowania Jaltest, do którego należy kabel. Do jego użycia potrzebna jest licencja na ten moduł.Moduł oprogramowania Jaltest
  • MHE transport wewnętrzny
Rodzaje pojazdów lub maszyn, do których przeznaczony jest kabel. Pozwala szybko ocenić, czy pasuje do pojazdów w Państwa warsztacie.Rodzaje pojazdów
  • Urządzenie dźwigowe

Złącza

Wersja interfejsu diagnostycznego Jaltest Link, z którą współpracuje kabel. Nie każdy kabel pasuje do każdej wersji.Kompatybilny Jaltest Link
  • Jaltest Link V8.1
  • Jaltest Link V8.4
  • Jaltest Link V9
Wtyk po stronie urządzenia diagnostycznego. Musi pasować do Państwa interfejsu lub kabla diagnostycznego.Złącze od strony interfejsu
16-pinowe OBD2
Wtyk po stronie pojazdu, silnika lub maszyny. Musi pasować do gniazda diagnostycznego lub podzespołu.Złącze od strony pojazdu
4-pinowe OBD

Funkcje diagnostyczne

Informacja, czy można podglądać bieżące wartości z czujników podczas pracy pojazdu. Przydatne przy wykrywaniu usterek.Podgląd wartości na żywo
Informacja, czy można sprawdzić termin kolejnego przeglądu. Przydatne przy planowaniu serwisu.Podgląd danych serwisowych

Zastosowanie

Numer referencyjny
JDC568A
Jednostki sterujące
EDC 17 C81 i EDC 17 CV54 (sterowanie silnikiem)

Pozostałe parametry

Toepassing
Hatz H50-motoren
Lengte
30 cm
Nodig om te gebruiken
Jaltest Link met licentie voor Jaltest MHE
