Jaltest  |  SKU: JDC535A

Jaltest (JDC535A) | Kabel przejściowy Hitachi 6-pin OBD – 16-pin OBD2 | Maszyny budowlane i terenowe

€362,95 z VAT
€299,96 bez VAT

Gwarancja bezpośrednio od AsTools

Sami obsługujemy sprawy gwarancyjne szybko i bez pośrednictwa producenta. Dzięki naszemu własnemu magazynowi części zamiennych i wiedzy technicznej możemy Ci zazwyczaj udzielić pomocy od razu. Tylko w wyjątkowych przypadkach wysyłamy produkt do dostawcy.

2 lata gwarancji na wszystkie produkty

Wszystkie nasze produkty są dostarczane z 2-letnią gwarancją fabryczną. Gwarantuje to długotrwałą jakość i serwis.

Łatwy zwrot

Zwrot można łatwo złożyć za pośrednictwem swojego konta. Wyślemy Ci etykietę zwrotną na e-mail. Koszty zwrotu pokrywasz sam.

Profesjonalna obsługa klienta

Nasi eksperci gotowi Ci szybko i fachowo pomóc, zarówno online, jak i w naszym stacjonarnym sklepie. Pytania? Zapraszamy do kontaktu!

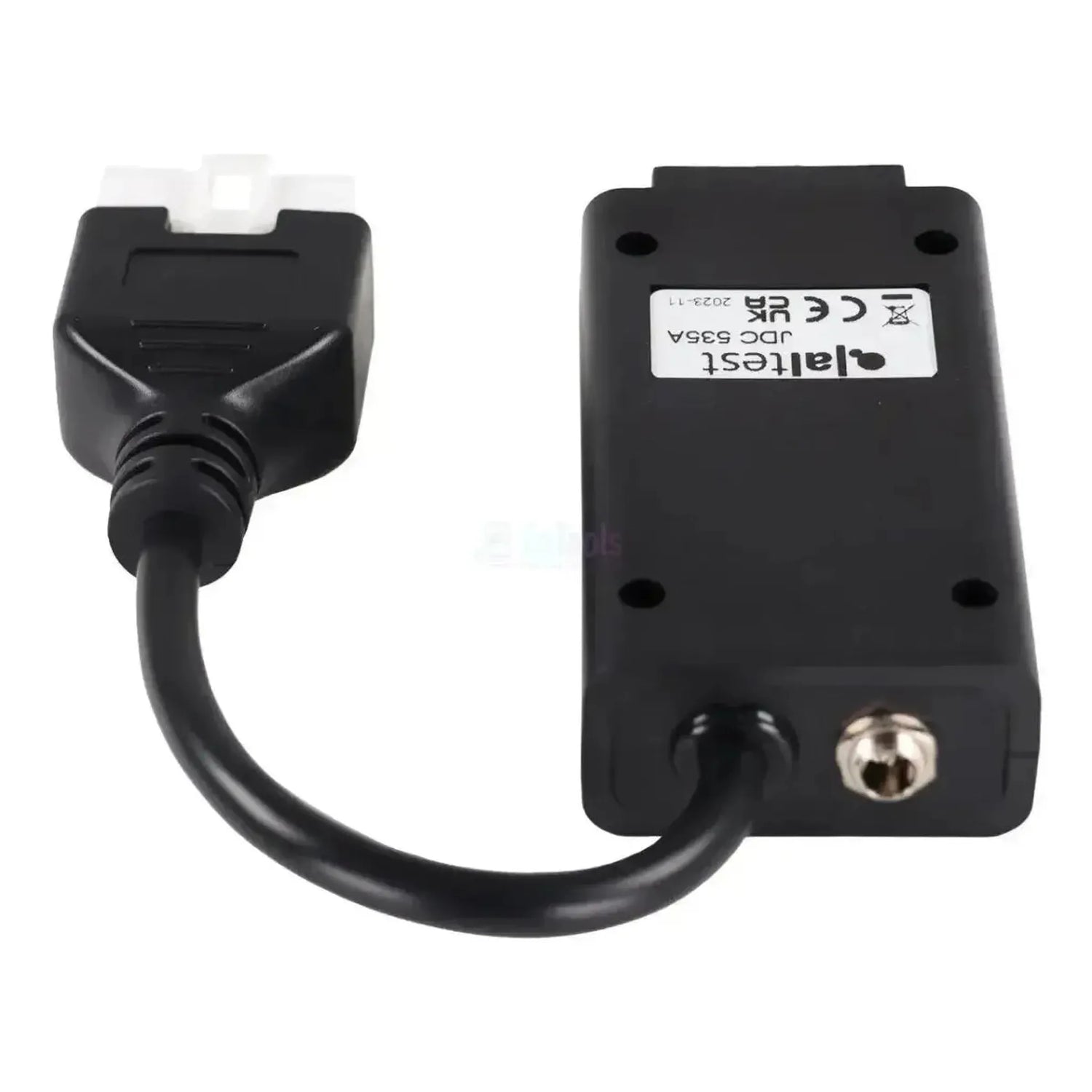

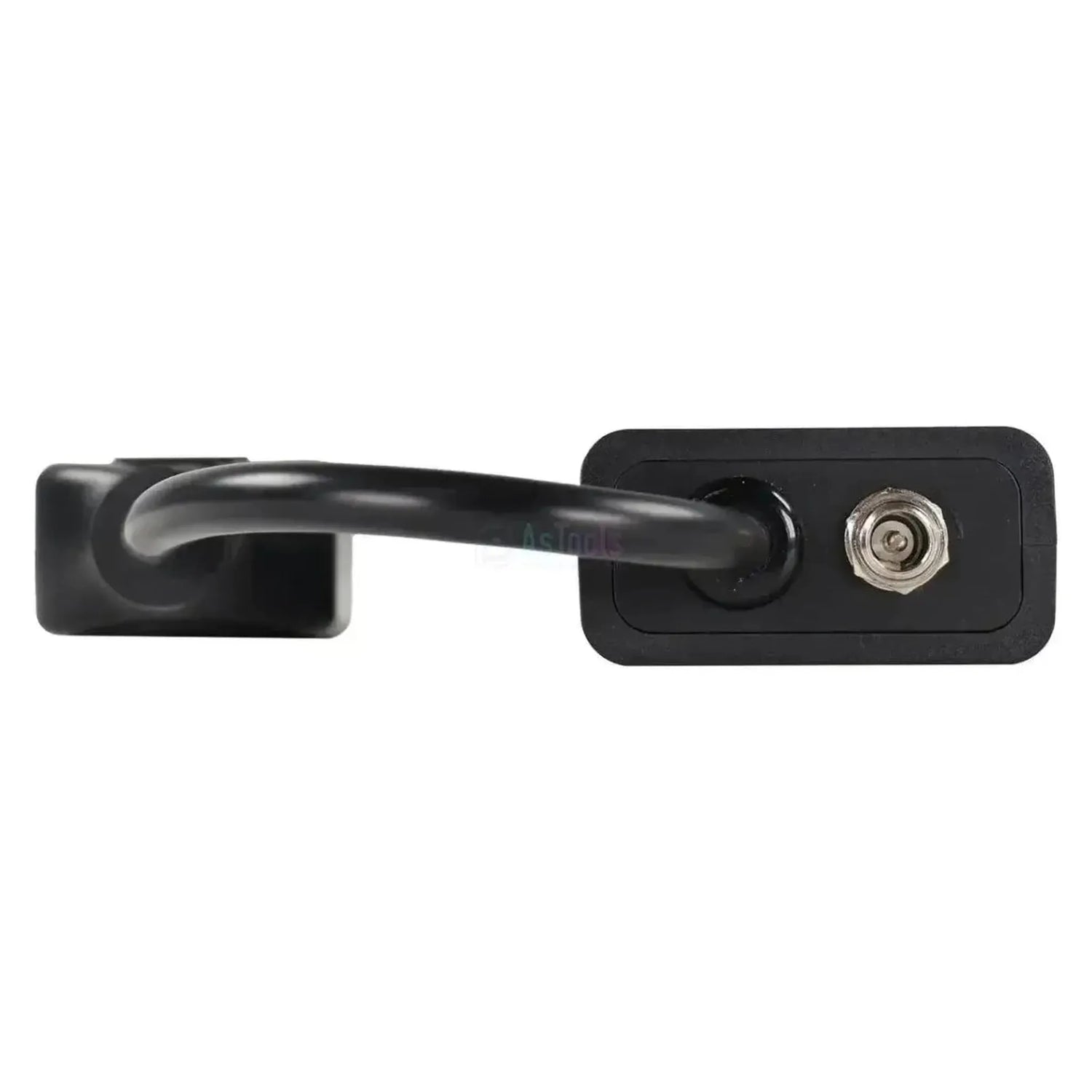

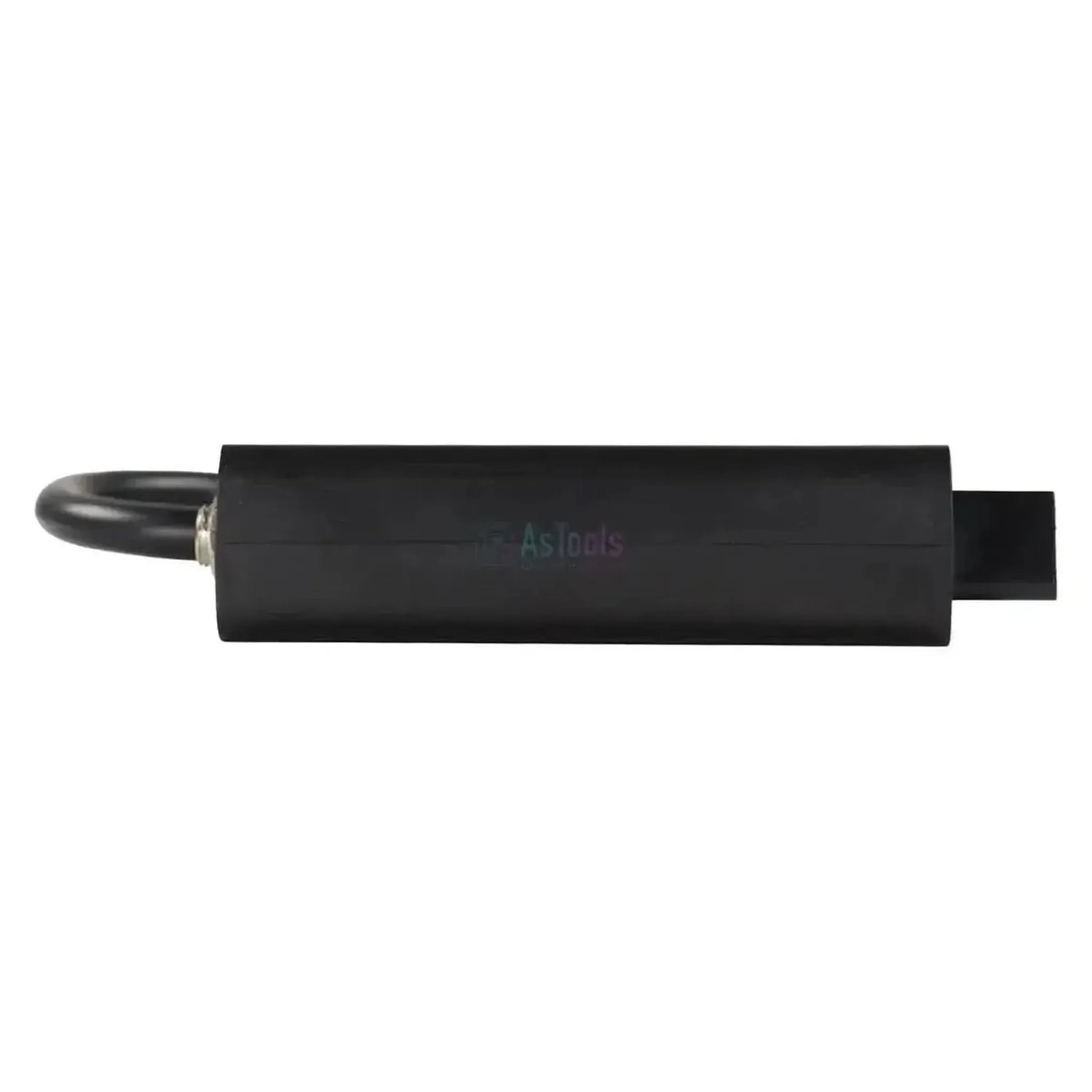

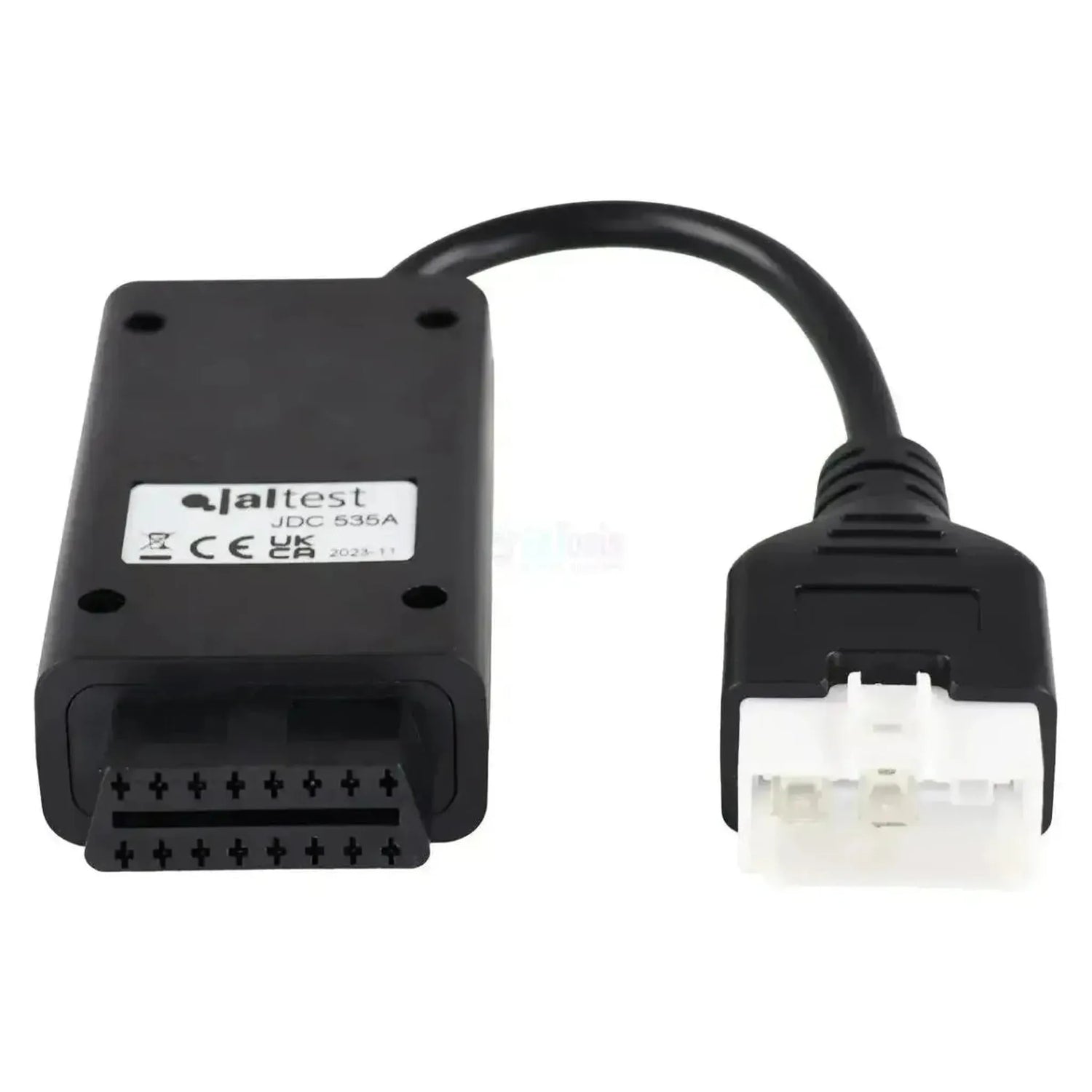

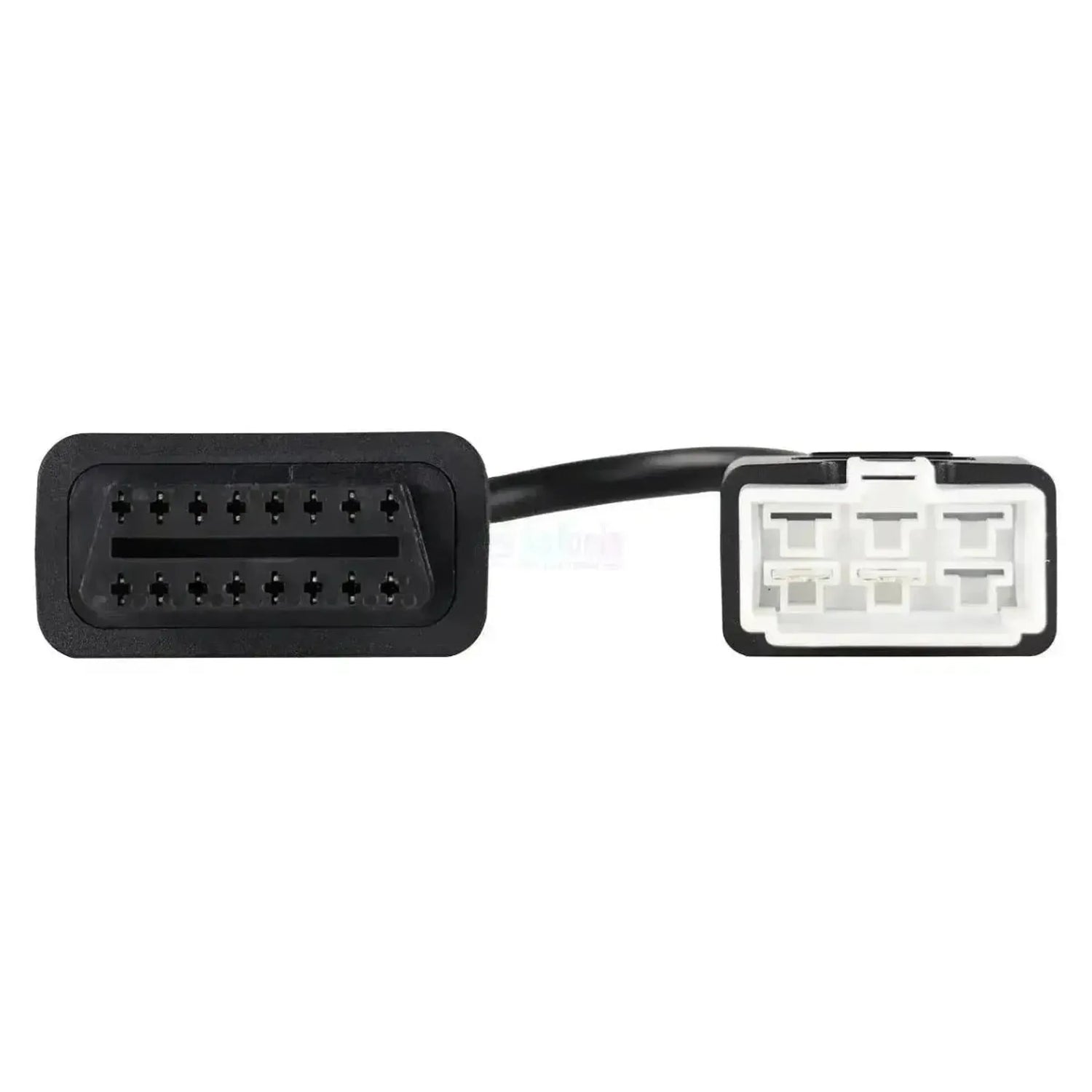

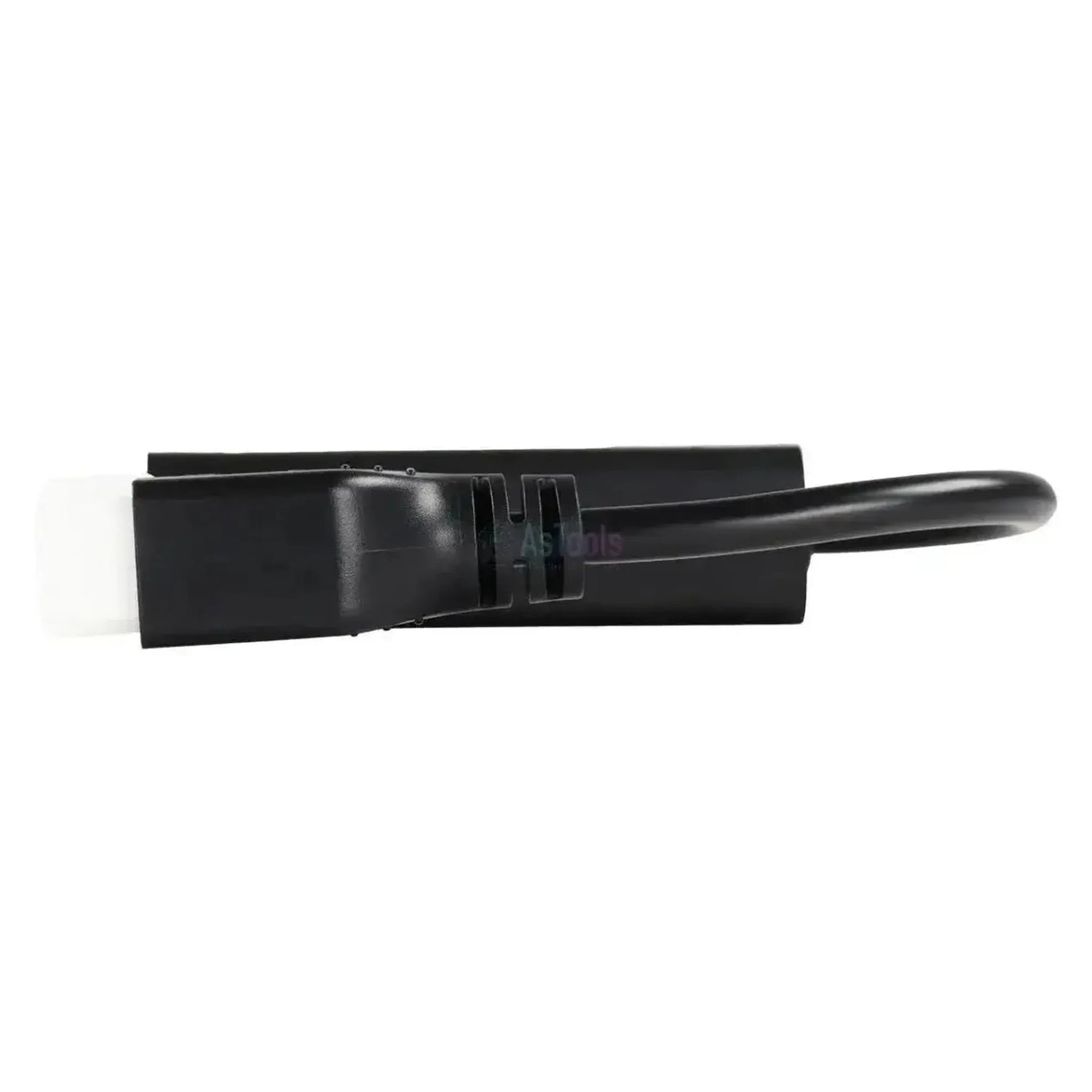

Jaltest JDC535A to kabel diagnostyczny do koparek, ładowarek kołowych i wozideł Hitachi. Po stronie maszyny znajduje się kremowy uchwyt styków w czarnej osłonie, po stronie interfejsu czarne gniazdo 16-pinowe OBD2, a w połowie długości czarna plastikowa obudowa. Złącze 6-pinowe znajduje się w kabinie; kabel ma 28–30 cm długości.

Za pomocą tego kabla można odczytać nie tylko sterownik silnika Isuzu, ale także układy maszyny: komputer maszynowy MC, bramkę ICF i panel wskaźników MON. Sterownik Isuzu 4HK1/4JJ1 jest obsługiwany przez CAN oraz przez K-Line. JDC560A9 trafia do wiązki kabli silnika i dotyczy wyłącznie sterowania silnikiem. Ten kabel jest przeznaczony do Jaltest Link V8.1 i wchodzi w zakres Jaltest OHW.

ZALETY

✔Obejmuje oprócz sterowania silnikiem Isuzu także MC (komputer maszynowy), ICF (bramka) i MON (panel wskaźników).
✔Sterowanie Isuzu 4HK1/4JJ1 jest obsługiwane przez CAN oraz przez K-Line, dzięki czemu obejmuje starsze i nowsze generacje Zaxis.
✔Obejmuje serię ZX-3 aż do ZX-7 włącznie (Stage V) oraz ładowarki kołowe ZW, maszyny górnicze EX i wozidła EH.
✔Hitachi zachowuje to złącze w kabinie w wielu generacjach Zaxis.

OGRANICZENIA

✕Oficjalna strona produktu wymienia wyłącznie Jaltest Link V8.1; w przypadku pracy z V9 sprawdź najpierw listę kabli swojego interfejsu.
✕Bramka ICF dostarcza wyłącznie kody błędów; dane pomiarowe i dane ECU nie są dostępne dla tej jednostki sterującej.
✕Dane serwisowe i dodatkowe czynności znajdują się wyłącznie w sterowniku silnika, nie w MC, ICF ani MON.
✕Nie mylić z JDC560A9, z całkowicie czarną prostokątną osłoną do wiązki kabli silnika.

Zastosowania i funkcje

Dzięki temu połączeniu, z użyciem oprogramowania Jaltest, uzyskuje się dostęp do jednostek sterujących maszyny. Dostępne układy zależą od serii i wersji.

Jednostki sterujące, do których można uzyskać dostęp

  • MC: Komputer maszynowy, także dane ECU.
  • ICF: Bramka, wyłącznie kody błędów.
  • Isuzu 4HK1, 4JJ1 (CAN): Sterowanie silnikiem Common Rail.
  • Isuzu 4HK1, 4JJ1 (K Line): Starsza komunikacja K-Line.
  • ECM: Sterowanie silnikiem bez sterowania Isuzu.
  • MON: Panel wskaźników.

Co można zrobić

  • Kody błędów: Odczyt i kasowanie z opisem.
  • Wartości pomiarowe: w postaci liczb i wykresu.
  • Serwis: Interwały w sterowniku silnika.
  • Dodatkowe czynności: Tylko Isuzu po CAN.

Sposób użycia

  1. Lokalizacja złącza: Znajdź złącze 6-pinowe w kabinie.
  2. Podłączenie: Włóż JDC535A do złącza.
  3. Połączenie Link: Podłącz stronę OBD2 do kabla diagnostycznego Jaltest.
  4. Zapłon: Proszę włączyć zapłon, bez uruchamiania silnika.
  5. Odczyt: Wybierz Hitachi i serię w Jaltest OHW.

Kompatybilne pojazdy i zastosowania

Decyduje złącze, nie model. Kabel pasuje do każdej maszyny Hitachi z 6-pinowym złączem diagnostycznym w kabinie, rozpoznawalnym po kremowym uchwycie styków w czarnej osłonie. Poniższe serie są objęte zakresem Jaltest OHW.

Hitachi:

  • Zaxis ZX-3 (ZX100-3 do ZX800-3): 2007 - 2013.
  • Zaxis ZX-5 (ZX100-5 do ZX800-5): 2013 - 2016.
  • Zaxis ZX-6 (ZX100-6 do ZX800-6): 2016 - 2021.
  • Zaxis ZX-7 (ZX100-7 do ZX800-7, Stage V): ok. 2019 - obecnie.
  • Ładowarki kołowe ZW (ZW100-6/-7, ZW200-5/-6/-7, ZW300-5/-6/-7, ZW500-5/-6): Rok produkcji nie ma znaczenia.
  • Koparki górnicze EX (EX1200-6/7, EX1900-6, EX2500-6, EX3600-6, EX5500-6, EX5600-6/7, EX8000-6): Rok produkcji nie ma znaczenia.
  • Wozidła EH (EH1100-3/-5, EH3500-3, EH4000-3, EH5000-3): Rok produkcji nie ma znaczenia.
  • Koparki hybrydowe ZH200-5 / ZH200-6: Rok produkcji nie ma znaczenia.
💡
Warto wiedzieć: Złącze tego kabla znajduje się w kabinie i ma kremowy uchwyt styków w czarnej osłonie. Jeśli wtyczka przy silniku znajduje się w wiązce kabli, a osłona jest całkowicie czarna, pasuje do niej JDC560A9. Przed zamówieniem sprawdź na maszynie, jaka wtyczka jest podłączona.

Zawartość opakowania

  • 1x Jaltest (JDC535A) | Kabel przejściowy Hitachi 6-pinowe OBD – 16-pinowe OBD2 | Maszyna terenowa i budowlana

Specyfikacja techniczna

Ogólne

Producent kabla. Kable Jaltest współpracują ze sprzętem diagnostycznym Jaltest.Marka
Jaltest (Cojali)
Rodzaj kabla. Kabel diagnostyczny łączy się z gniazdem diagnostycznym, kabel pomiarowy służy do pomiaru osobnego podzespołu.Rodzaj kabla
Kabel przejściowy
Pakiet oprogramowania Jaltest, do którego należy kabel. Do jego użycia potrzebna jest licencja na ten moduł.Moduł oprogramowania Jaltest
  • OHW maszyny budowlane i
Rodzaje pojazdów lub maszyn, do których przeznaczony jest kabel. Pozwala szybko ocenić, czy pasuje do pojazdów w Państwa warsztacie.Rodzaje pojazdów
  • Maszyna budowlana i terenowa

Złącza

Wtyk po stronie urządzenia diagnostycznego. Musi pasować do Państwa interfejsu lub kabla diagnostycznego.Złącze od strony interfejsu
16-pinowe OBD2
Wtyk po stronie pojazdu, silnika lub maszyny. Musi pasować do gniazda diagnostycznego lub podzespołu.Złącze od strony pojazdu
6-pinowe OBD
Długość kabla. Dłuższy kabel zapewnia większą swobodę pracy.Długość kabla
28 do 30 cm

Funkcje diagnostyczne

Informacja, czy kody błędów można nie tylko odczytywać, ale także kasować. W niektórych systemach możliwy jest tylko odczyt.Kasowanie kodów błędów

Zastosowanie

Numer referencyjny
JDC535A
Jednostki sterujące
MC, ICF, Isuzu 4HK1/4JJ1, ECM, MON
Wymagane do użytkowania
Jaltest Link

Pozostałe parametry

Zastosowanie
Koparki Hitachi, ładowarki kołowe i wozidła
Interfejs
Jaltest Link V8.1
Segment
Maszyny terenowe i budowlane
