Jaltest  |  SKU: JDC556A

Jaltest (JDC556A) | Hyundai Robex 4-pin OBD – 16-pin OBD2 Kabel przejściowy | Maszyny terenowe i budowlane

€227,95 z VAT
€188,39 bez VAT

Gwarancja bezpośrednio od AsTools

Sami obsługujemy sprawy gwarancyjne szybko i bez pośrednictwa producenta. Dzięki naszemu własnemu magazynowi części zamiennych i wiedzy technicznej możemy Ci zazwyczaj udzielić pomocy od razu. Tylko w wyjątkowych przypadkach wysyłamy produkt do dostawcy.

2 lata gwarancji na wszystkie produkty

Wszystkie nasze produkty są dostarczane z 2-letnią gwarancją fabryczną. Gwarantuje to długotrwałą jakość i serwis.

Łatwy zwrot

Zwrot można łatwo złożyć za pośrednictwem swojego konta. Wyślemy Ci etykietę zwrotną na e-mail. Koszty zwrotu pokrywasz sam.

Profesjonalna obsługa klienta

Nasi eksperci gotowi Ci szybko i fachowo pomóc, zarówno online, jak i w naszym stacjonarnym sklepie. Pytania? Zapraszamy do kontaktu!

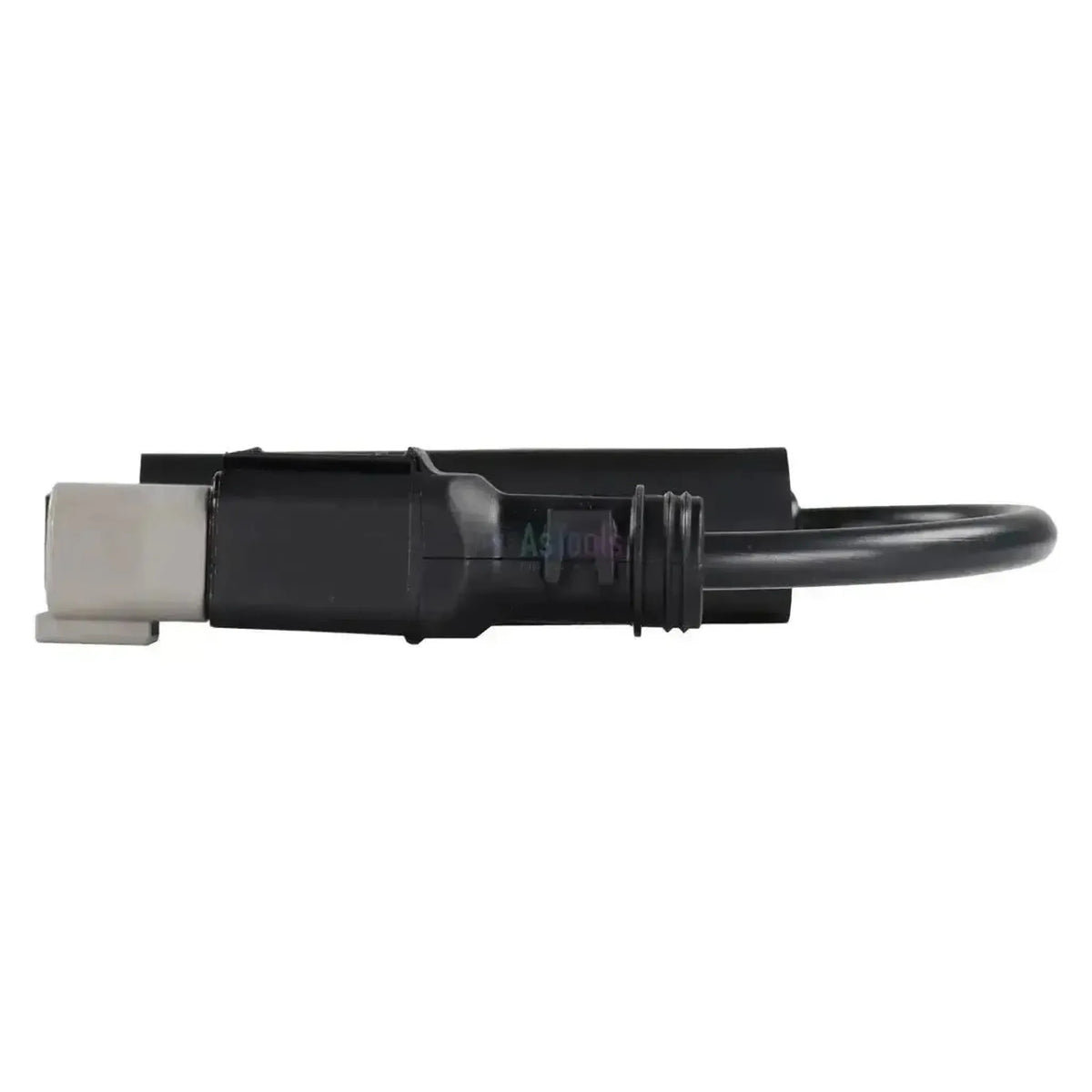

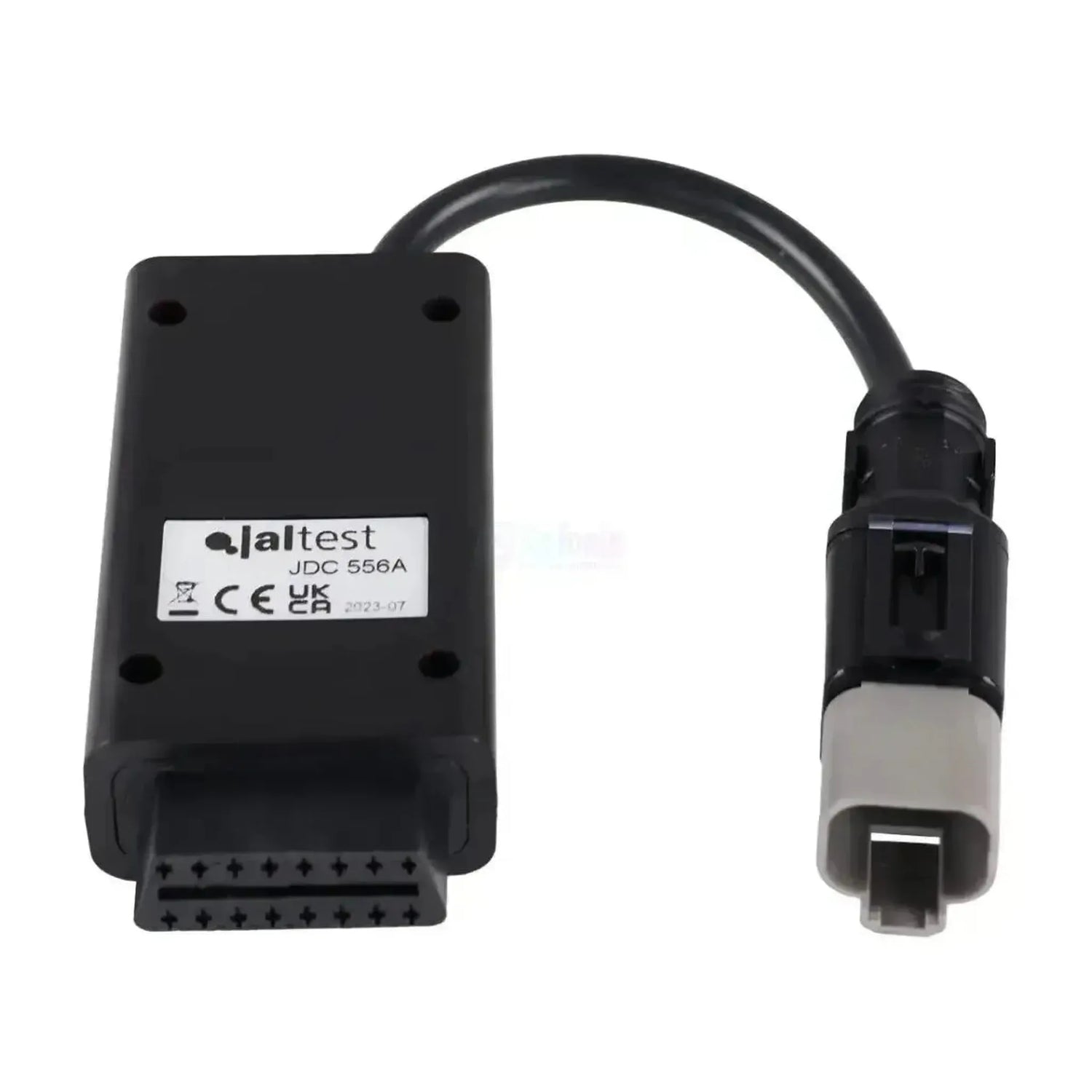

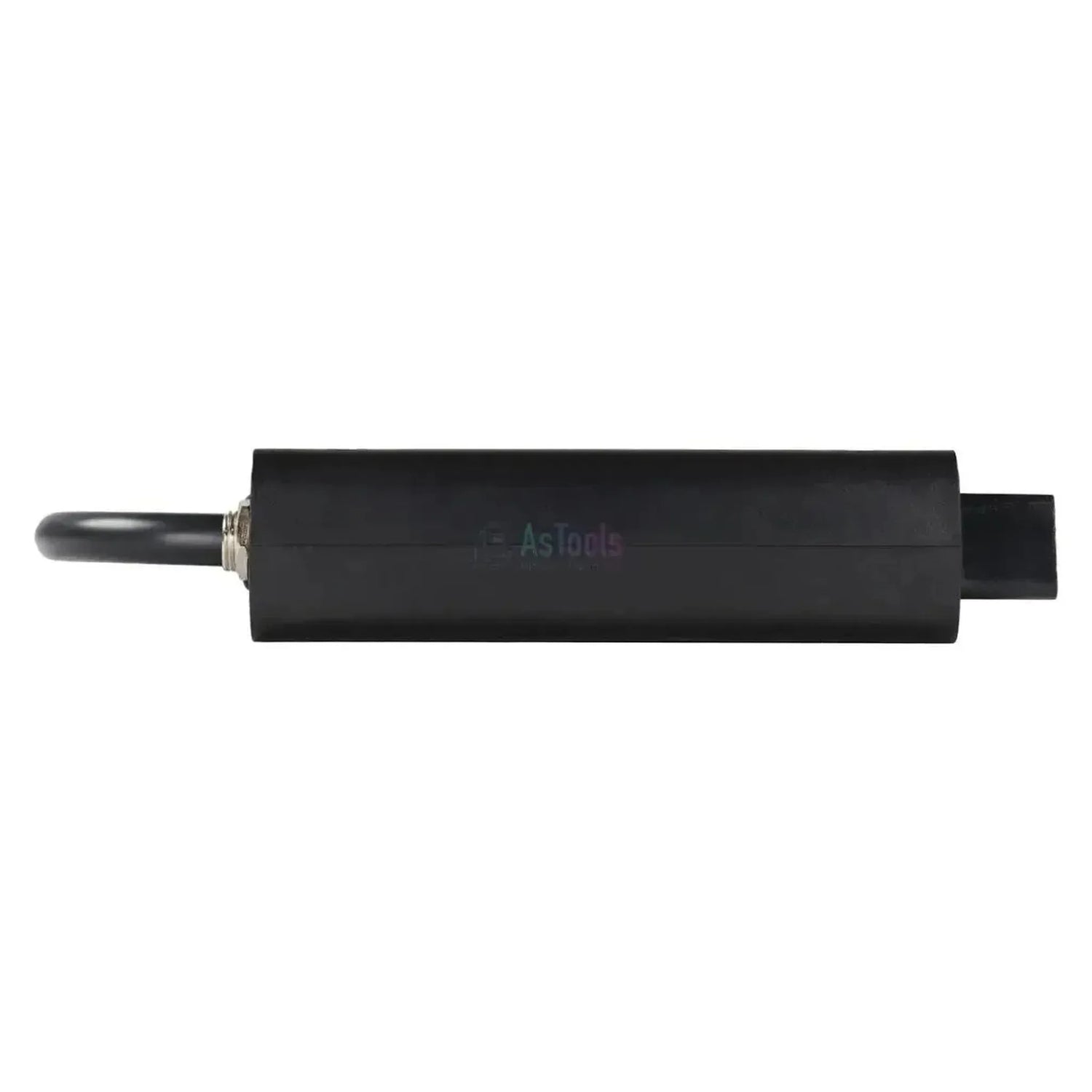

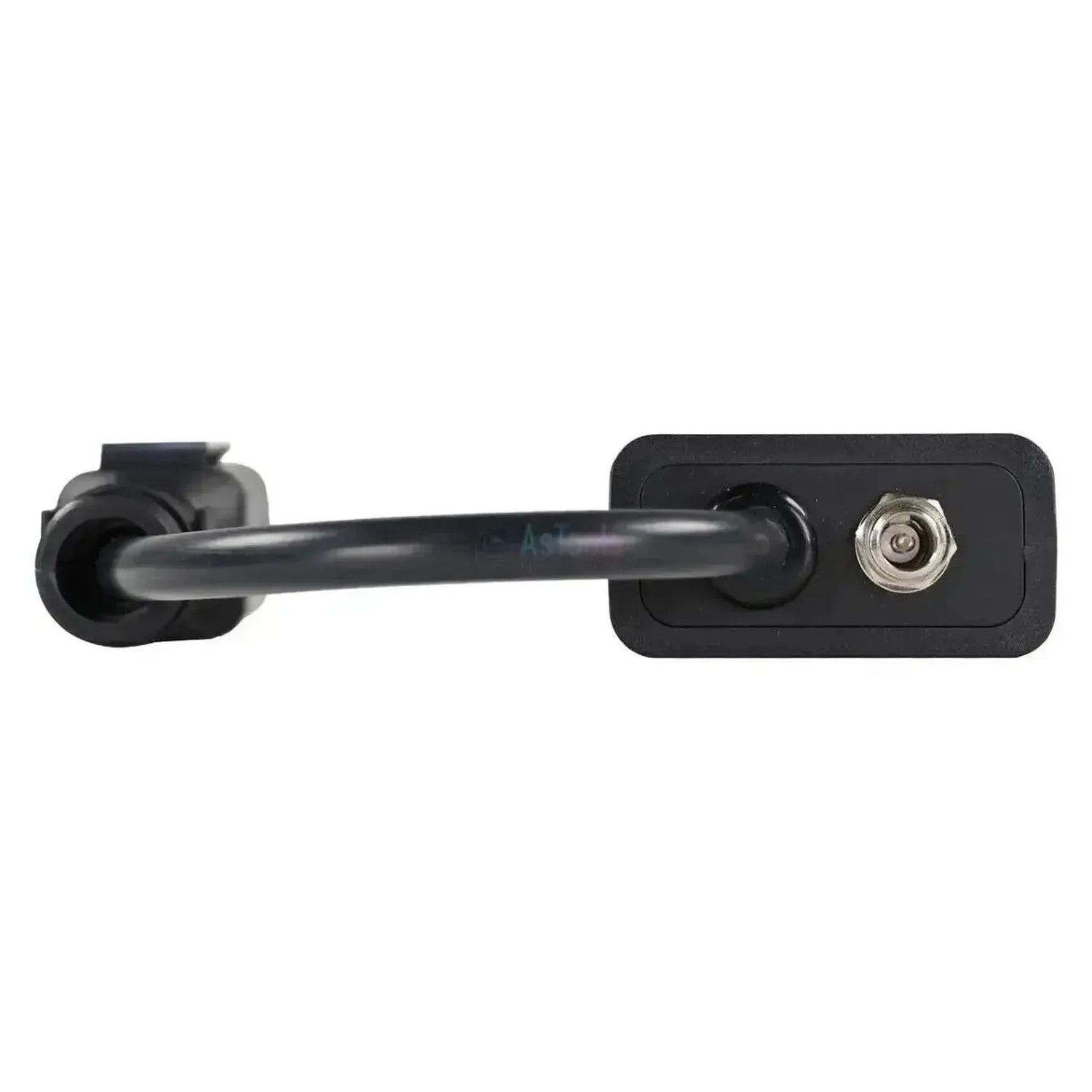

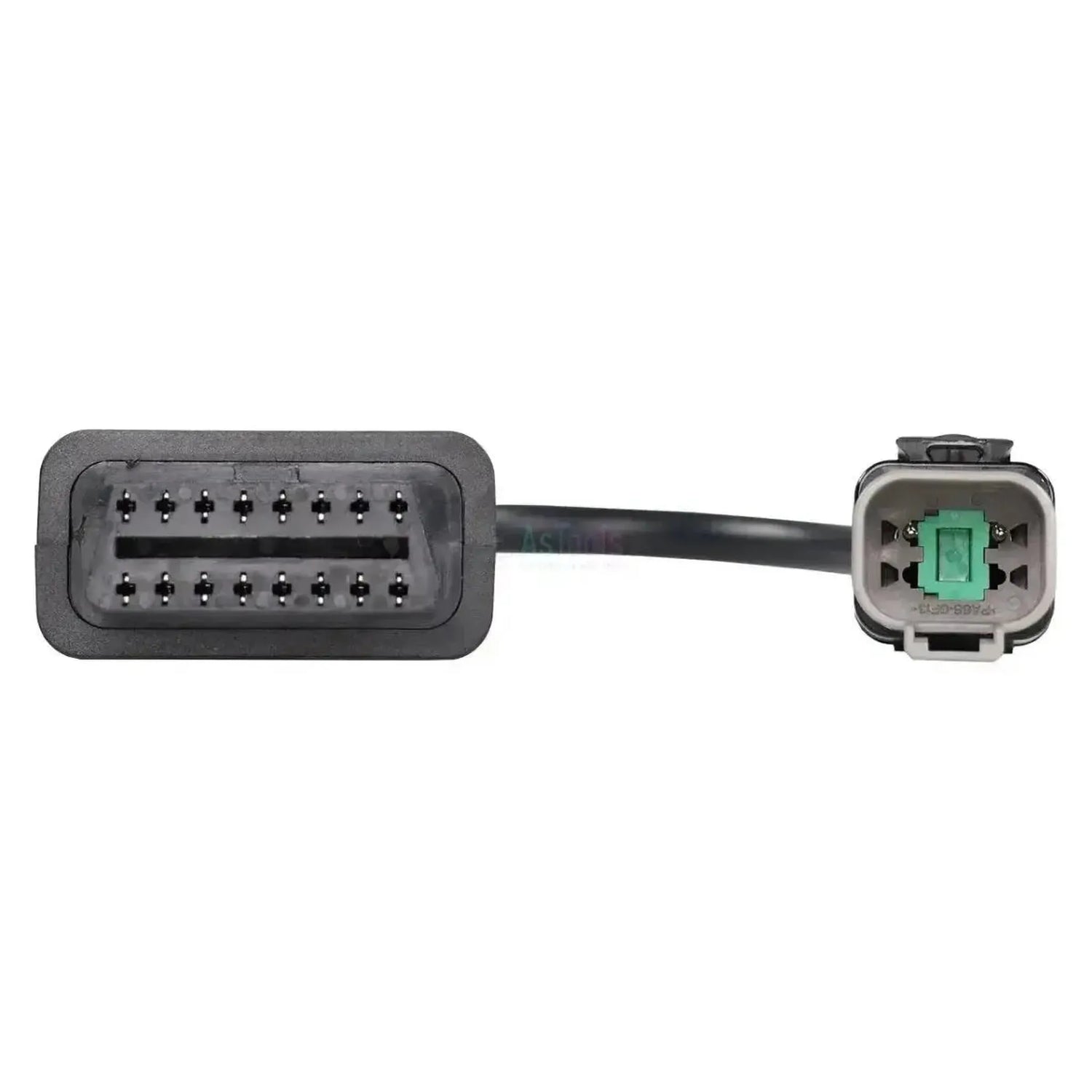

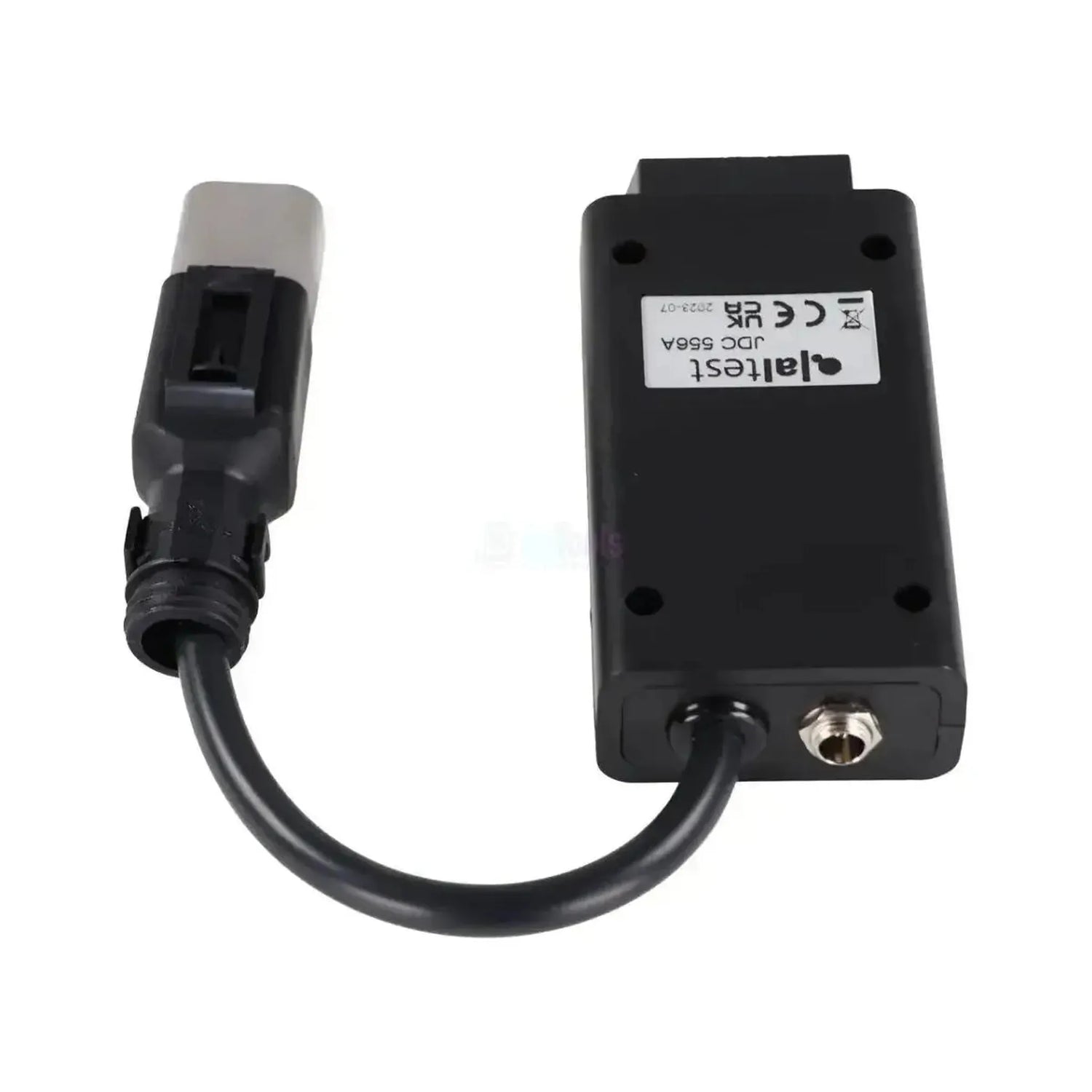

Jaltest JDC556A łączy firmową 4-biegunową wtyczkę diagnostyczną Hyundai serii CE 8 z 16-pinowym złączem OBD2 Państwa sprzętu diagnostycznego. Po stronie maszyny znajduje się prostokątna wtyczka z jasnoszarym uchwytem styków, zielonym zatrzaskiem blokującym i prostym wejściem przewodu. Następnie 30 cm przewodu prowadzi do czarnej plastikowej obudowy ze złączem OBD2.

Po podłączeniu kabla oprogramowanie Jaltest uzyskuje dostęp do centralnego komputera maszyny MCM. W maszynach z silnikiem Cummins dochodzi ECM Cummins, w wersji SAE J1708 i SAE J1939; to, która z nich jest zainstalowana, określa, przez którą magistralę danych działa sprzęt. Kabel jest przystosowany do Jaltest Link V8.1 i obejmuje Jaltest OHW (maszyny Off-Highway).

ZALETY

✔Dociera do MCM, centralnego komputera maszyny, na którym Jaltest wykonuje diagnostykę serii CE 8.
✔W maszynach z silnikiem Cummins w zakresie znajduje się też ECM Cummins, zarówno w wersji SAE J1708, jak i SAE J1939.
✔Oprócz kodów błędów także wartości pomiarowe i dane serwisowe, wraz z raportem serwisowym maszyny.
✔Przewód o długości 30 cm, na tyle krótki, by pozostawać przy złączu, i przystosowany do Jaltest Link V8.1.

NA CO ZWRÓCIĆ UWAGĘ

✕Tylko do 4-biegunowej wtyczki serii CE 8; seria CE 9 ma okrągłe 9-biegunowe złącze i używa JDC572.9, który kończy się na wejściu DB26.
✕Dostępne sterowniki różnią się w zależności od maszyny: nie każda maszyna serii CE 8 ma obok MCM także sterownik silnika, który można odczytać.
✕Złącze OBD2 znajduje się w plastikowej obudowie na przewodzie; należy to uwzględnić tam, gdzie przestrzeń wokół złącza jest ciasna.
✕Do użycia wymagane są Jaltest Link V8.1 oraz aktywna licencja Jaltest OHW; nie są one dołączone do kabla.

Zastosowania i funkcje

Przez to połączenie oprogramowanie Jaltest uzyskuje dostęp do sterowników koparek i ładowarek z serii Hyundai CE 8. Które systemy są obecne, zależy od modelu i wersji; poniższe jednostki pochodzą z zakresu Hyundai w Jaltest OHW.

Sterowniki, do których można uzyskać dostęp

  • MCM: Centralny komputer maszyny.
  • ECM Cummins SAE J1708: Sterowanie silnikiem, starsza magistrala.
  • ECM Cummins SAE J1939: Sterowanie silnikiem, magistrala CAN.

Co Pan/Pani może zrobić

  • Kody błędów: Odczyt i kasowanie dla każdego systemu.
  • Wartości pomiarowe: Podgląd w postaci liczb i wykresu.
  • Konserwacja: Interwały i raport serwisowy.
  • Dodatkowe funkcje: Tam, gdzie Jaltest je oferuje.

Sposób użycia

  1. Wyszukiwanie złącza: 4-biegunowa wtyczka znajduje się w kabinie.
  2. Podłączenie: Zatrzaśnij JDC556A na wtyczce.
  3. Połączenie z Link: Podłącz stronę OBD2 do Jaltest Link V8.1.
  4. Zapłon: Włącz zapłon, bez uruchamiania silnika.
  5. Odczyt: Wybierz Hyundai, maszynę i system.

Kompatybilne pojazdy i zastosowania

Decyduje wtyczka, nie model. Ten kabel dotyczy koparek i ładowarek Hyundai serii CE 8 z 4-biegunowym złączem diagnostycznym w kabinie. Rok produkcji niewiele tu mówi; granica przebiega według generacji modelu.

Hyundai (generacje CE):

  • Seria CE 8: Prostokątne 4-biegunowe złącze, ten kabel.
  • Seria CE 9: Okrągłe 9-biegunowe złącze, do którego przeznaczono JDC572.9.
💡
Warto wiedzieć: 4-biegunowe złącze znajduje się w kabinie i rozpoznaje się je po jasnoszarym uchwycie styków z zielonym zatrzaskiem blokującym. Jeśli jest okrągła 9-biegunowa wtyczka, maszyna należy do serii CE 9 i pasuje do niej JDC572.9. Przed zamówieniem sprawdź na maszynie, które złącze się tam znajduje.

Zawartość opakowania

  • 1x Jaltest (JDC556A) | Hyundai Robex 4-pinowy OBD – 16-pinowy OBD2 Kabel przejściowy | Maszyny terenowe i budowlane

Specyfikacja techniczna

Ogólne

Marka kabla lub adaptera. Zwykle musi odpowiadać marce Państwa urządzenia diagnostycznego.Marka
Jaltest
Rodzaj produktu: pojedynczy kabel przejściowy, adapter bez kabla lub kompletny zestaw.Rodzaj produktu
Kabel przejściowy
Rodzaje pojazdów lub maszyn, w których można stosować kabel. Pozwala to szybko ocenić, czy pasuje do pojazdów trafiających do Państwa warsztatu.Rodzaje pojazdów
  • Maszyna budowlana

Zastosowanie

Marka urządzenia diagnostycznego, z którym współpracuje kabel. Kabel jednej marki zazwyczaj nie pasuje do testera innej marki.Kompatybilne urządzenie diagn.
  • Jaltest
Wersja interfejsu Jaltest Link, do której pasuje kabel. Niektóre kable działają tylko z najnowszą wersją V9.Wersja Jaltest Link
  • Link V8.1
Moduł Jaltest wymagany do korzystania z kabla. Bez właściwej licencji kabel nie będzie działać.Moduł oprogramowania Jaltest
  • OHW maszyny budowlane

Złącza

Wtyk podłączany do gniazda diagnostycznego pojazdu lub maszyny. Musi dokładnie pasować.Złącze od strony pojazdu
4-pinowe OBD
Wtyk po stronie urządzenia diagnostycznego lub interfejsu. Najczęściej 16-pinowy wtyk OBD2.Złącze od strony urządzenia
16-pinowe OBD2

Funkcje diagnostyczne

Podgląd aktualnych wartości pomiarowych czujników podczas pracy pojazdu. Przydatne przy wykrywaniu usterek.Podgląd danych na żywo

Wymiary i waga

Długość kabla. Dłuższy kabel zapewnia większą swobodę ruchu przy trudno dostępnym gnieździe.Długość kabla
30 cm
Numer referencyjny
JDC556A

Pozostałe parametry

Zastosowanie
Koparki i ładowarki Hyundai serii CE 8
Jednostki sterujące
MCM (komputer maszyny), ECM Cummins SAE J1708 i ECM Cummins SAE J1939 (silnik)
Wymagane do użycia
Jaltest Link V8.1 z licencją Jaltest OHW
