Jaltest  |  SKU: JDC213E1

Jaltest (JDC213E1) | Ethernet - Kabel przejściowy

€91,95 z VAT
€75,99 bez VAT

Gwarancja bezpośrednio od AsTools

Sami obsługujemy sprawy gwarancyjne szybko i bez pośrednictwa producenta. Dzięki naszemu własnemu magazynowi części zamiennych i wiedzy technicznej możemy Ci zazwyczaj udzielić pomocy od razu. Tylko w wyjątkowych przypadkach wysyłamy produkt do dostawcy.

2 lata gwarancji na wszystkie produkty

Wszystkie nasze produkty są dostarczane z 2-letnią gwarancją fabryczną. Gwarantuje to długotrwałą jakość i serwis.

Łatwy zwrot

Zwrot można łatwo złożyć za pośrednictwem swojego konta. Wyślemy Ci etykietę zwrotną na e-mail. Koszty zwrotu pokrywasz sam.

Profesjonalna obsługa klienta

Nasi eksperci gotowi Ci szybko i fachowo pomóc, zarówno online, jak i w naszym stacjonarnym sklepie. Pytania? Zapraszamy do kontaktu!

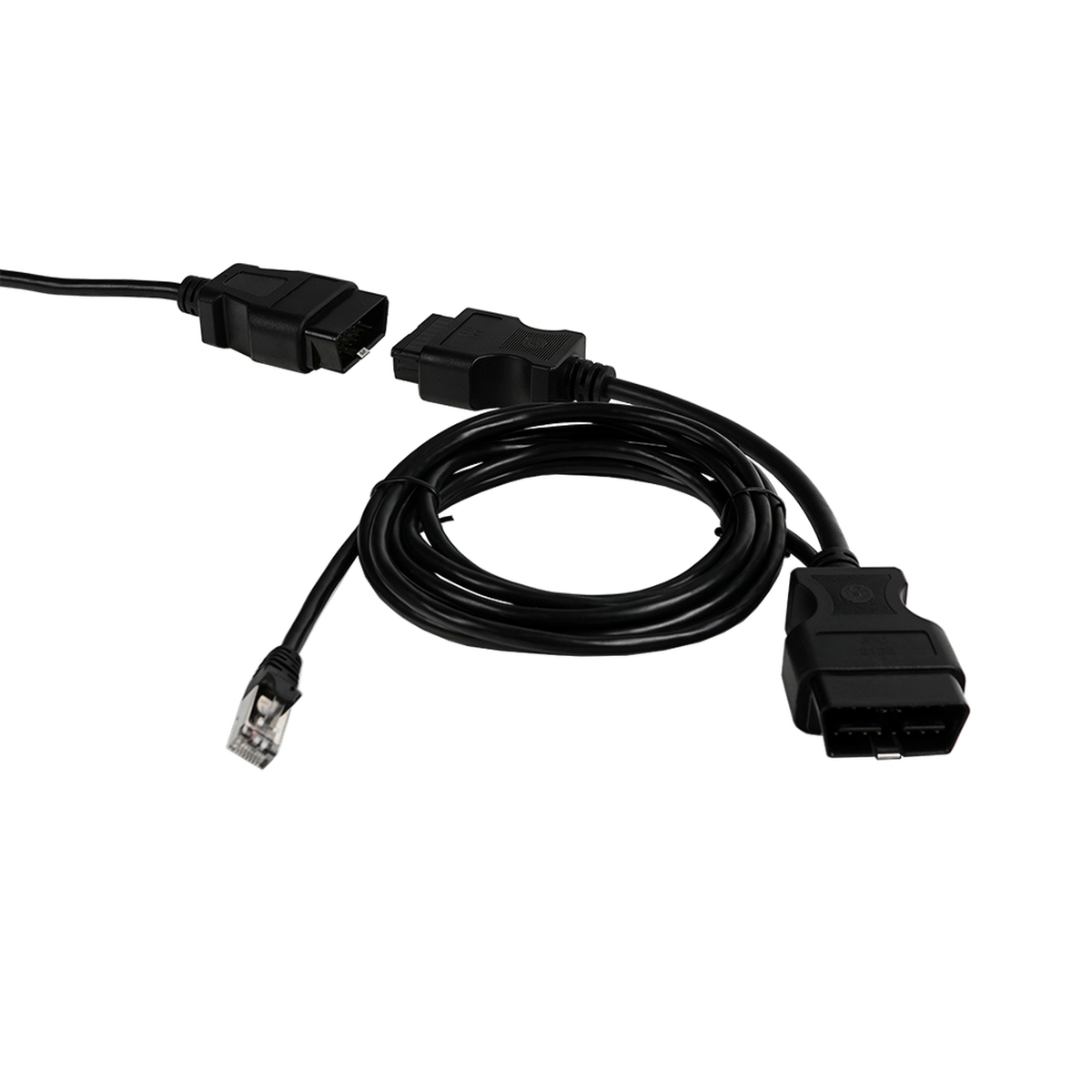

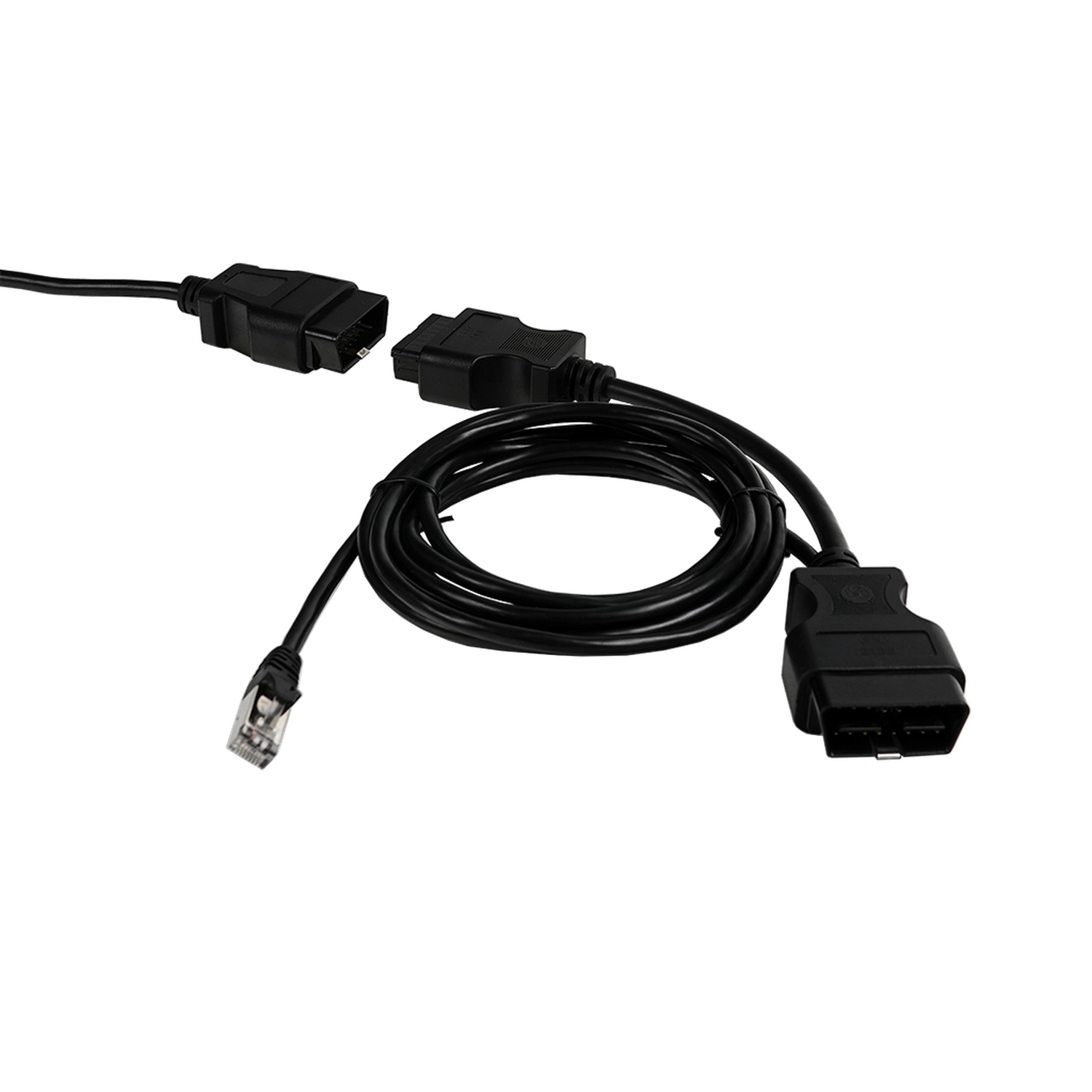

Jaltest JDC213E1 to kabel diagnostyczny Ethernet z serii Jaltest. Jest to kabel typu Y z trzema złączami: dwa złącza OBD2 16-pinowe oraz osobne złącze RJ45. Kabel umieszcza się między gniazdem diagnostycznym pojazdu a kablem diagnostycznym Jaltest; przez odgałęzienie RJ45 przebiega połączenie Ethernet.

Kabel przeznaczony jest do pojazdów, których diagnostyka odbywa się przez Ethernet, a nie przez CAN, i pasuje do Jaltest CV oraz Jaltest AGV. Wykonano go z ustalonym rozmieszczeniem pinów, oznaczonym jako pin assignment option 1. To, czy pojazd korzysta z tego połączenia, zależy od budowy sieci; zakres działań na dostępnych sterownikach określa licencja Jaltest.

ZALETY

✔Wyprowadza połączenie Ethernet przez osobne złącze RJ45, obok standardowego połączenia OBD2.
✔Wykonanie przelotowe: złącze OBD2 16-pinowe pozostaje dostępne dla kabla diagnostycznego.
✔Wykonanie z rozmieszczeniem pinów opcja 1, czyli stałym okablowaniem przypisanym do tego numeru referencyjnego.
✔Oryginalny artykuł Jaltest o numerze referencyjnym JDC213E1.

UWAGI

✕W obrębie CV i AGV zależy od pojazdu, czy diagnostyka przebiega przez Ethernet; oprogramowanie Jaltest wskazuje przy pojeździe, które złącze jest potrzebne.
✕Oznaczenie opcja 1 odnosi się do określonego rozmieszczenia pinów; które piny to są, nie wynika z dokumentacji.
✕Nie zastępuje zwykłego kabla diagnostycznego: do diagnostyki CAN przez złącze OBD2 16-pinowe stosuje się JDC213.9.
✕Wymaga Jaltest Link z ważną licencją CV lub AGV; sam kabel nie zapewnia pokrycia.

Zastosowania i funkcje

Ten kabel tworzy fizyczne połączenie między pojazdem a urządzeniem diagnostycznym, przez które przebiega komunikacja Ethernet. Odgałęzienie OBD2 pozostaje dostępne dla zwykłego kabla diagnostycznego; odgałęzienie RJ45 obsługuje ruch sieciowy.

Co łączy kabel

  • OBD2 po stronie pojazdu: Do gniazda diagnostycznego.
  • OBD2 kabel diagnostyczny: Do kabla diagnostycznego Jaltest.
  • RJ45: Połączenie Ethernet.
  • Rozmieszczenie pinów: Opcja 1, okablowanie stałe.

Co Państwo mogą zrobić

  • Diagnostyka Ethernet: Tam, gdzie CAN nie zapewnia połączenia.
  • Przelotowość: OBD2 pozostaje dostępne.
  • Uzupełnienie zestawu kabli: Obok JDC213.9 do CAN.

Sposób użycia

  1. Sprawdzenie w oprogramowaniu: Należy sprawdzić w Jaltest, czy pojazd wymaga Ethernetu.
  2. Strona pojazdu: Kabel należy włożyć do gniazda diagnostycznego.
  3. Kabel diagnostyczny: Kabel diagnostyczny Jaltest należy podłączyć do odgałęzienia OBD2.
  4. Sieć: Należy podłączyć odgałęzienie RJ45.
  5. Odczyt: Wybrać markę i model w Jaltest.

Kompatybilne pojazdy i zastosowania

Decyduje budowa sieci pojazdu, a nie marka. Kabel jest potrzebny tam, gdzie diagnostyka przebiega przez Ethernet, a nie przez CAN. Różni się to w zależności od marki i roku produkcji; oprogramowanie Jaltest wskazuje przy pojeździe, które złącze jest potrzebne.

Moduły Jaltest:

  • Jaltest CV: Pojazdy użytkowe.
  • Jaltest AGV: Pojazdy rolnicze.
💡
Warto wiedzieć: Które pojazdy prowadzą diagnostykę przez Ethernet, różni się w zależności od marki i roku produkcji. JDC213E1 rozpoznaje się po kształcie litery Y z dwoma złączami OBD2 i wtyczką RJ45. Przed zamówieniem należy najpierw sprawdzić w oprogramowaniu Jaltest, czy pojazd wymaga tego kabla.

Zawartość opakowania

  • 1x Jaltest (JDC213E1) | Ethernet - Kabel przejściowy

Specyfikacja techniczna

Ogólne

Producent kabla. Kable Jaltest współpracują ze sprzętem diagnostycznym Jaltest.Marka
Jaltest (Cojali)
Pakiet oprogramowania Jaltest, do którego należy kabel. Do jego użycia potrzebna jest licencja na ten moduł.Moduł oprogramowania Jaltest
  • CV pojazdy użytkowe
  • AGV rolnictwo
Rodzaje pojazdów lub maszyn, do których przeznaczony jest kabel. Pozwala szybko ocenić, czy pasuje do pojazdów w Państwa warsztacie.Rodzaje pojazdów
  • Pojazd rolniczy

Złącza

Wtyk po stronie urządzenia diagnostycznego. Musi pasować do Państwa interfejsu lub kabla diagnostycznego.Złącze od strony interfejsu
16-pinowe OBD2
Wtyk po stronie pojazdu, silnika lub maszyny. Musi pasować do gniazda diagnostycznego lub podzespołu.Złącze od strony pojazdu
16-pinowe OBD

Zastosowanie

Numer referencyjny
JDC213E1
Wymagane do użytkowania
Jaltest Link i ważna licencja na Jaltest CV lub AGV

Pozostałe parametry

Typ
Kabel diagnostyczny Ethernet
Wykonanie
Kabel Y z trzema złączami, przypisanie pinów opcja 1
Zastosowanie
Pojazdy, które przeprowadzają diagnostykę poprzez Ethernet
Złącze sieciowe
RJ45
Segment
Pojazd użytkowy i rolniczy
Odpowiednik CAN
JDC213.9 (16-stykowy kabel diagnostyczny OBD2)
