Jaltest  |  SKU: JDC571.9

Jaltest (JDC571.9) | Kabel przejściowy Linde 7+7-pinów OBD – 26-pinów DB26 | Urządzenia podnoszące i załadunkowe

€156,95 z VAT
€129,71 bez VAT

Gwarancja bezpośrednio od AsTools

Sami obsługujemy sprawy gwarancyjne szybko i bez pośrednictwa producenta. Dzięki naszemu własnemu magazynowi części zamiennych i wiedzy technicznej możemy Ci zazwyczaj udzielić pomocy od razu. Tylko w wyjątkowych przypadkach wysyłamy produkt do dostawcy.

2 lata gwarancji na wszystkie produkty

Wszystkie nasze produkty są dostarczane z 2-letnią gwarancją fabryczną. Gwarantuje to długotrwałą jakość i serwis.

Łatwy zwrot

Zwrot można łatwo złożyć za pośrednictwem swojego konta. Wyślemy Ci etykietę zwrotną na e-mail. Koszty zwrotu pokrywasz sam.

Profesjonalna obsługa klienta

Nasi eksperci gotowi Ci szybko i fachowo pomóc, zarówno online, jak i w naszym stacjonarnym sklepie. Pytania? Zapraszamy do kontaktu!

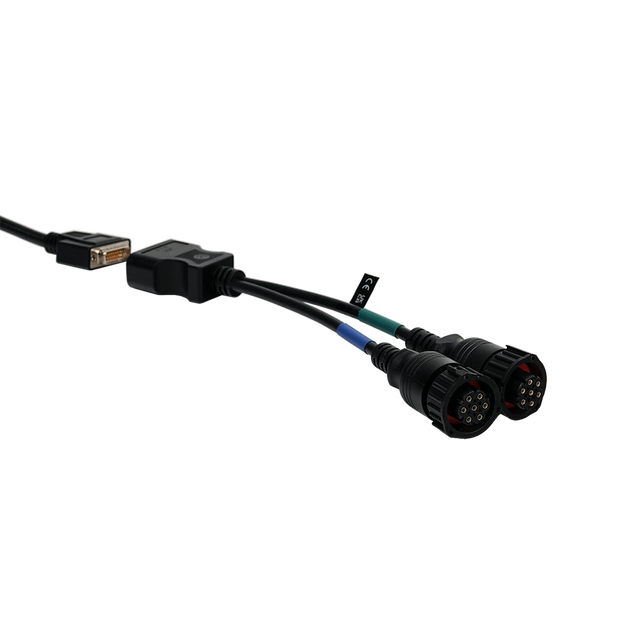

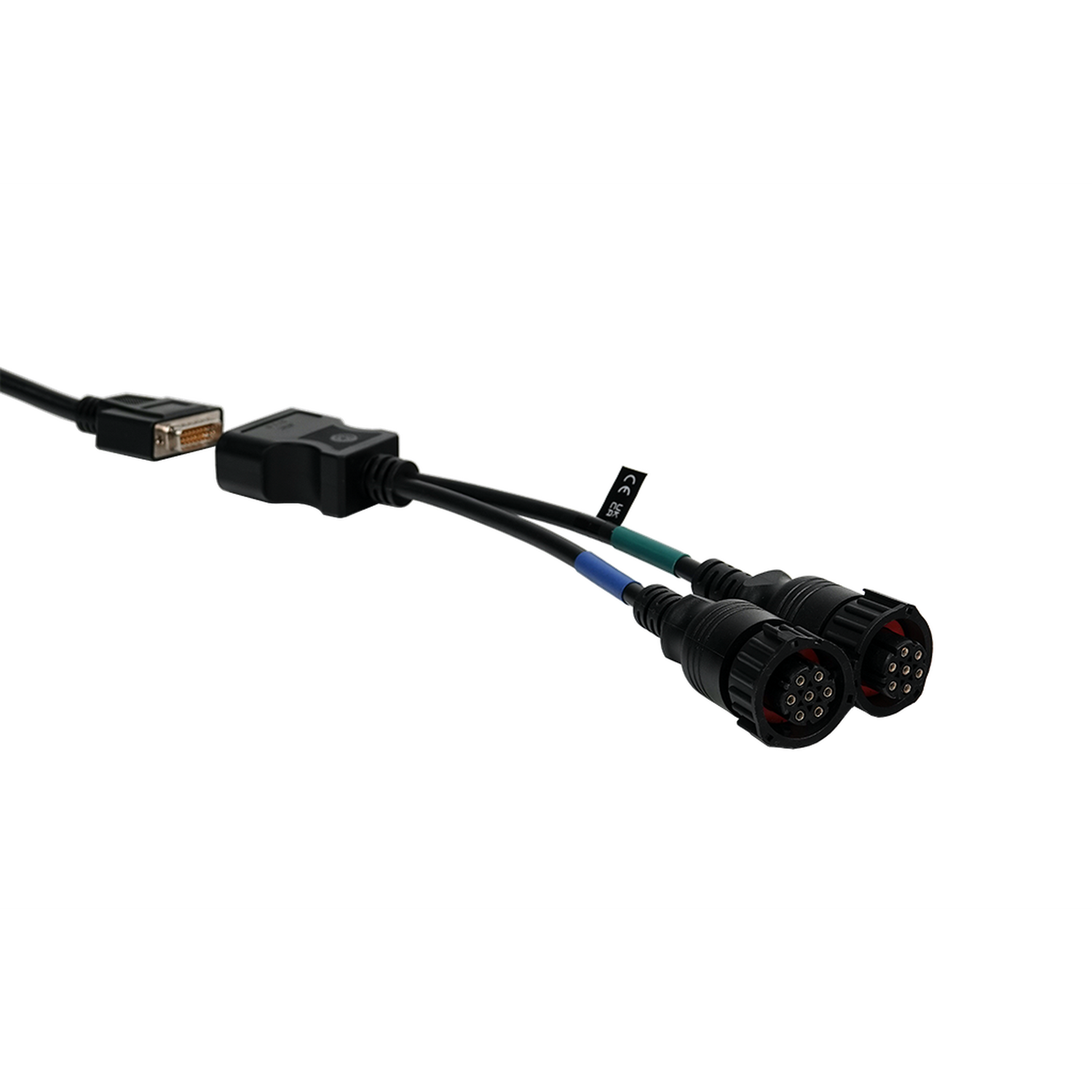

De Jaltest JDC571.9 is de diagnosekabel voor Linde-trucks met een dubbele ronde aansluiting. Achter de 26-pins DB26-koppeling splitst de kabel zich in twee takken, die allebei eindigen op een ronde 7-pins stekker met een zwarte kartelring en een rode afdichting. De ene tak draagt een blauwe markeerring, de andere een groene, zodat u ze bij het aansluiten uit elkaar houdt.

De DB26-stekker gaat rechtstreeks op de hoofdkabel van de interface, zonder 16-pins tussenstuk. Met de kabel aangesloten bereikt de Jaltest-software de Linde-modules LHC voor de hydrauliek, LTC voor de transmissie en LDC voor het display, en afhankelijk van de aandrijving de motorregelingen van de diesel-, gas- en benzine-uitvoeringen of de vermogensmodule LAC van de elektrische trucks. Omdat beide aansluitingen in één kabel samenkomen, hoeft u niet om te steken. De kabel valt onder Jaltest MHE.

PLUSPUNTEN

✔Beide 7-pins aansluitingen in één kabel, herkenbaar aan de blauwe en de groene markeerring, zodat u niet hoeft om te steken.
✔Sluit met de 26-pins DB26 rechtstreeks op de hoofdkabel van de interface aan; er hoeft geen 16-pins diagnosekabel tussen.
✔Bereikt de Linde-modules LHC (hydrauliek), LTC (transmissie) en LDC (display).
✔Ook de motorregelingen van de dieseltrucks staan in de dekking, van EDC 15 VM tot EDC 17 CP20.

AANDACHTSPUNTEN

✕Bij deze referentie hoort geen openbare modellenlijst; ga af op de dubbele ronde aansluiting op de truck zelf.
✕Elektrische Linde-trucks hebben geen motorregeling; daar werkt u met andere modules, zoals de LAC-vermogensmodule.
✕Alleen voor de dubbele 7-pins uitvoering; voor een enkele ronde 7-pins is de JDC552A de juiste kabel en voor de rechthoekige 4-pins de JDC554A.
✕De interfacezijde is een 26-pins DB26, geen 16-pins OBD2; op een OBD2-kabel past deze stekker niet.

Toepassingen en functionaliteiten

De kabel is bedoeld voor werkplaatsen die Linde-heftrucks en magazijntrucks onderhouden. Welke systemen aanwezig zijn, verschilt per serie en aandrijving; onderstaande eenheden komen uit de Jaltest MHE-dekking voor Linde.

Regeleenheden die u kunt benaderen

  • LHC (CAN): Hydrauliek, hef- en kantelfuncties.
  • LTC (CAN): Transmissieregeling.
  • LDC (CAN): Instrumentenpaneel.
  • LAC: Vermogensmodule, elektrische trucks.
  • EDC 15 VM, 16 U31, 17 CP20: Dieselmotorregeling.
  • GCP, EControls ECM 4G: Motor gas- en benzinetrucks.
  • LPF (CAN): Uitlaatgasnabehandeling.

Wat u kunt doen

  • Foutcodes: Lezen en wissen per regeleenheid.
  • Meetwaarden: In cijfers en grafiek bekijken.
  • Onderhoud: Intervallen bijhouden, met rapport.
  • Aanvullende acties: Waar Jaltest die aanbiedt.

Zo gebruikt u hem

  1. Aansluitingen tellen: Controleer bij de bestuurdersplaats dat er twee ronde 7-pins aansluitingen zitten.
  2. Aansluiten: Steek de blauw en groen gemerkte takken elk in een ronde aansluiting.
  3. Link koppelen: Sluit de DB26-kant aan op de hoofdkabel van de interface.
  4. Contact aan: Zet de truck aan met de sleutelschakelaar.
  5. Uitlezen: Kies in Jaltest MHE het merk Linde en de serie.

Compatibele voertuigen en toepassingen

Bepalend is de stekker, niet het model. De kabel past op elke Linde-truck met twee ronde 7-pins aansluitingen naast elkaar. Telt u er maar één, of is de stekker rechthoekig met vier penposities, dan hoort er een andere kabel bij.

Linde:

  • Dubbele ronde 7-pins aansluiting: De uitvoering waarvoor deze kabel is gemaakt.
  • Enkele ronde 7-pins aansluiting: Hoort bij de JDC552A.
  • Rechthoekige 4-pins aansluiting: Hoort bij de JDC554A.
💡
Goed om te weten: De twee ronde aansluitingen zitten in de cabine, bij de bestuurdersplaats. U herkent ze aan de zwarte kartelring en de rode afdichting. Tel het aantal ronde stekkers aan de truck zelf voordat u bestelt.

Verpakkingsinhoud

  • 1x Jaltest (JDC571.9) | Linde 7+7-pins OBD - 26-pins DB26 Verloopkabel | Hef- en Hijswerktuigen

Specyfikacja techniczna

Ogólne

Producent kabla. Kable Jaltest współpracują ze sprzętem diagnostycznym Jaltest.Marka
Jaltest (Cojali)
Rodzaj kabla. Kabel diagnostyczny łączy się z gniazdem diagnostycznym, kabel pomiarowy służy do pomiaru osobnego podzespołu.Rodzaj kabla
Kabel przejściowy
Pakiet oprogramowania Jaltest, do którego należy kabel. Do jego użycia potrzebna jest licencja na ten moduł.Moduł oprogramowania Jaltest
  • MHE transport wewnętrzny
Rodzaje pojazdów lub maszyn, do których przeznaczony jest kabel. Pozwala szybko ocenić, czy pasuje do pojazdów w Państwa warsztacie.Rodzaje pojazdów
  • Urządzenie dźwigowe

Złącza

Wtyk po stronie urządzenia diagnostycznego. Musi pasować do Państwa interfejsu lub kabla diagnostycznego.Złącze od strony interfejsu
26-pinowe DB26
Wtyk po stronie pojazdu, silnika lub maszyny. Musi pasować do gniazda diagnostycznego lub podzespołu.Złącze od strony pojazdu
7+7-pinowe OBD

Funkcje diagnostyczne

Informacja, czy kody błędów można nie tylko odczytywać, ale także kasować. W niektórych systemach możliwy jest tylko odczyt.Kasowanie kodów błędów

Zastosowanie

Numer referencyjny
JDC571.9

Pozostałe parametry

Toepassing
Linde-trucks met dubbele ronde 7-pins aansluiting
Regeleenheden
LHC (hydrauliek), LTC (transmissie), LDC (display), LAC (vermogensmodule), EDC 15 VM, EDC 16 U31 en EDC 17 CP20, GCP en EControls ECM 4G (motor), LPF (uitlaatgasnabehandeling)
Nodig om te gebruiken
Jaltest Link met licentie voor Jaltest MHE
