Jaltest  |  SKU: JDC572.9

Jaltest (JDC572.9) | Hyundai (seria CE) 9-pinowe OBD – 26-pinowy DB26 kabel przejściowy | Maszyny budowlane i terenowe

€156,95 z VAT
€129,71 bez VAT

Gwarancja bezpośrednio od AsTools

Sami obsługujemy sprawy gwarancyjne szybko i bez pośrednictwa producenta. Dzięki naszemu własnemu magazynowi części zamiennych i wiedzy technicznej możemy Ci zazwyczaj udzielić pomocy od razu. Tylko w wyjątkowych przypadkach wysyłamy produkt do dostawcy.

2 lata gwarancji na wszystkie produkty

Wszystkie nasze produkty są dostarczane z 2-letnią gwarancją fabryczną. Gwarantuje to długotrwałą jakość i serwis.

Łatwy zwrot

Zwrot można łatwo złożyć za pośrednictwem swojego konta. Wyślemy Ci etykietę zwrotną na e-mail. Koszty zwrotu pokrywasz sam.

Profesjonalna obsługa klienta

Nasi eksperci gotowi Ci szybko i fachowo pomóc, zarówno online, jak i w naszym stacjonarnym sklepie. Pytania? Zapraszamy do kontaktu!

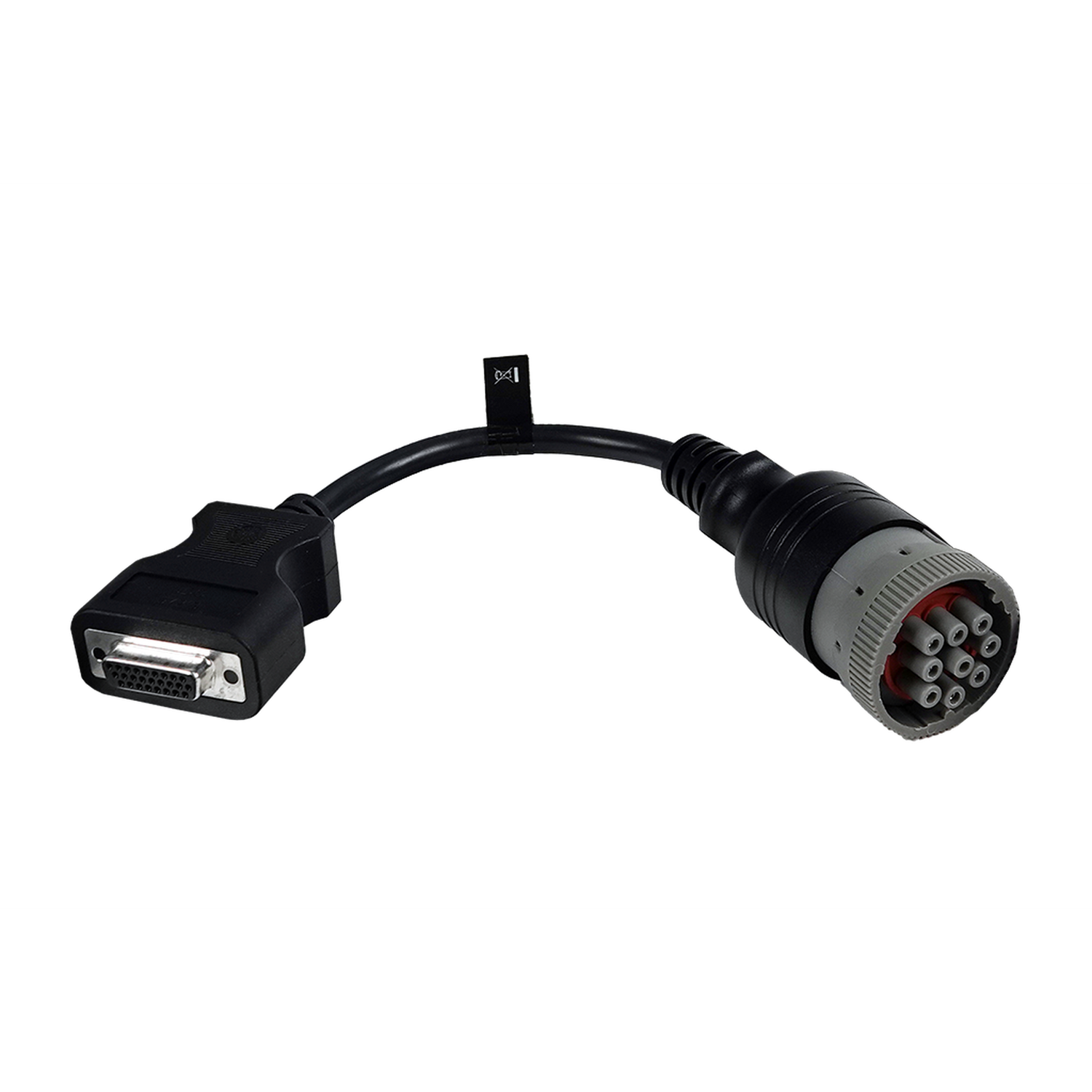

Jaltest JDC572.9 łączy okrągłe 9-pinowe złącze diagnostyczne Hyundai CE 9-series bezpośrednio z 26-pinowym wejściem DB26 w Jaltest Link. Po stronie maszyny znajduje się okrągła wtyczka z szarym karbowanym pierścieniem, czerwoną obudową styków i dziewięcioma gniazdami. Po drugiej stronie znajduje się gniazdo DB26 z trzema rzędami złoconych styków w metalowym kołnierzu, dzięki czemu nie jest potrzebny osobny 16-pinowy kabel diagnostyczny.

Po podłączeniu kabla oprogramowanie Jaltest uzyskuje dostęp do centralnego komputera maszyny MCM (9 Series). W maszynach z silnikiem Cummins dochodzi ECM Cummins, w wersji SAE J1708 i SAE J1939. Kabel jest objęty zakresem Jaltest OHW (Off-Highway machines).

ZALETY

✔Podłączenie bezpośrednio do wejścia DB26 w Jaltest Link; nie jest potrzebny 16-pinowy kabel diagnostyczny.
✔Dostęp do MCM (9 Series), centralnego komputera maszyny Hyundai CE 9-series.
✔W maszynach z silnikiem Cummins w zakresie znajduje się także ECM Cummins, poprzez SAE J1708 oraz poprzez SAE J1939.
✔Okrągłą wtyczkę z szarym karbowanym pierścieniem i czerwoną obudową styków można rozpoznać wzrokowo na maszynie.

NA CO ZWRÓCIĆ UWAGĘ

✕Wyłącznie do okrągłego 9-pinowego złącza serii CE 9-series; CE 8-series ma prostokątną 4-pinową wtyczkę, do której przeznaczony jest JDC556A.
✕Ten kabel kończy się 26-pinowym DB26, a nie 16-pinowym OBD2; nie pasuje do interfejsu bez wejścia DB26.
✕Nie każda seria CE 9-series ma oprócz MCM również sterowanie silnikiem, które można odczytać.
✕Sterowanie silnikiem Cummins występuje w wersji J1708 i J1939; to, która z nich jest zamontowana, określa, przez którą magistralę danych działa urządzenie.

Zastosowania i funkcje

Poprzez to połączenie oprogramowanie Jaltest umożliwia dostęp do jednostek sterujących koparek i ładowarek z serii Hyundai CE 9-series. Dostępne systemy różnią się w zależności od modelu i wersji; poniższe jednostki pochodzą z zakresu Hyundai obejmowanego przez Jaltest OHW.

Jednostki sterujące, do których można uzyskać dostęp

  • MCM (9 Series): Centralny komputer maszyny.
  • ECM Cummins SAE J1708: Sterowanie silnikiem, starsza magistrala.
  • ECM Cummins SAE J1939: Sterowanie silnikiem, magistrala CAN.

Co można zrobić

  • Kody błędów: Odczyt i kasowanie dla każdego systemu.
  • Wartości pomiarowe: Podgląd w postaci liczb i wykresu.
  • Konserwacja: Interwały i raport serwisowy.
  • Dodatkowe działania: Tam, gdzie Jaltest je udostępnia.

Sposób użycia

  1. Wyszukanie złącza: 9-pinowa wtyczka znajduje się w kabinie.
  2. Podłączenie: Proszę dokręcić karbowany pierścień na złączu.
  3. Połączenie z Link: Proszę włożyć stronę DB26 do Jaltest Link.
  4. Włączenie zapłonu: Proszę włączyć zapłon, nie uruchamiając silnika.
  5. Odczyt: Wybierz Hyundai, maszynę i system.

Pojazdy i zastosowania zgodne

Decyduje wtyczka, a nie model. Ten kabel pasuje do maszyn Hyundai CE z okrągłym 9-pinowym złączem diagnostycznym. Rok produkcji niewiele tu znaczy; granicę wyznacza generacja modelu. Jaltest OHW obejmuje w zakresie poniższe maszyny.

Hyundai (CE 9-series):

  • R140LC-9: Koparka gąsienicowa, ok. 2010 do 2014.
  • R210LC-9: Koparka gąsienicowa, ok. 2010 do 2013.
  • R380LC-9: Koparka gąsienicowa, ok. 2010 do 2013.
  • R380LC-9A: Koparka gąsienicowa, ok. 2013 do 2016.
  • R140W-9: Koparka kołowa, ok. 2010 do 2013.
  • HL740-9: Ładowarka kołowa, ok. 2010 do 2013.
  • HL740-9A: Ładowarka kołowa, ok. 2014 do 2018.
  • HL757-9: Ładowarka kołowa, ok. 2010 do 2013.
💡
Warto wiedzieć: 9-pinowe złącze znajduje się w kabinie i rozpoznaje się je po szarym karbowanym pierścieniu oraz czerwonej obudowie styków. Jeśli znajduje się prostokątna 4-pinowa wtyczka, mamy do czynienia z serią CE 8-series, do której należy JDC556A. Przed zamówieniem proszę sprawdzić na maszynie, jakie złącze jest zamontowane.

Zawartość opakowania

  • 1x Jaltest (JDC572.9) | Hyundai (CE series) 9-pinowe OBD - 26-pinowe DB26 Kabel przejściowy | Maszyna terenowa i budowlana

Specyfikacja techniczna

Ogólne

Producent kabla. Kable Jaltest współpracują ze sprzętem diagnostycznym Jaltest.Marka
Jaltest (Cojali)
Rodzaj kabla. Kabel diagnostyczny łączy się z gniazdem diagnostycznym, kabel pomiarowy służy do pomiaru osobnego podzespołu.Rodzaj kabla
Kabel przejściowy
Pakiet oprogramowania Jaltest, do którego należy kabel. Do jego użycia potrzebna jest licencja na ten moduł.Moduł oprogramowania Jaltest
  • OHW maszyny budowlane i
Rodzaje pojazdów lub maszyn, do których przeznaczony jest kabel. Pozwala szybko ocenić, czy pasuje do pojazdów w Państwa warsztacie.Rodzaje pojazdów
  • Maszyna budowlana i terenowa

Złącza

Wtyk po stronie urządzenia diagnostycznego. Musi pasować do Państwa interfejsu lub kabla diagnostycznego.Złącze od strony interfejsu
26-pinowe DB26
Wtyk po stronie pojazdu, silnika lub maszyny. Musi pasować do gniazda diagnostycznego lub podzespołu.Złącze od strony pojazdu
9-pinowe OBD

Funkcje diagnostyczne

Informacja, czy kody błędów można nie tylko odczytywać, ale także kasować. W niektórych systemach możliwy jest tylko odczyt.Kasowanie kodów błędów
Informacja, czy można sprawdzić termin kolejnego przeglądu. Przydatne przy planowaniu serwisu.Podgląd danych serwisowych

Zastosowanie

Numer referencyjny
JDC572.9
Jednostki sterujące
Komputer maszynowy MCM, ECM Cummins SAE J1708 i SAE J1939
Wymagane do użytkowania
Jaltest Link z wejściem DB26 i licencją Jaltest OHW

Pozostałe parametry

Zastosowanie
Koparki i ładowarki Hyundai serii CE 9
Jednostki sterujące
Komputer maszynowy MCM (9 Series), ECM Cummins SAE J1708 i SAE J1939 (silnik)
Segment
Maszyny terenowe i budowlane
Interfejs
Jaltest Link z 26-pinowym wejściem DB26
