Jaltest  |  SKU: JDC574A9

Jaltest (JDC574A9) | Przejściówka Crown 6-pin OBD – 16-pin OBD2 | Urządzenia podnoszące i załadunkowe

€168,95 z VAT
€139,63 bez VAT

Gwarancja bezpośrednio od AsTools

Sami obsługujemy sprawy gwarancyjne szybko i bez pośrednictwa producenta. Dzięki naszemu własnemu magazynowi części zamiennych i wiedzy technicznej możemy Ci zazwyczaj udzielić pomocy od razu. Tylko w wyjątkowych przypadkach wysyłamy produkt do dostawcy.

2 lata gwarancji na wszystkie produkty

Wszystkie nasze produkty są dostarczane z 2-letnią gwarancją fabryczną. Gwarantuje to długotrwałą jakość i serwis.

Łatwy zwrot

Zwrot można łatwo złożyć za pośrednictwem swojego konta. Wyślemy Ci etykietę zwrotną na e-mail. Koszty zwrotu pokrywasz sam.

Profesjonalna obsługa klienta

Nasi eksperci gotowi Ci szybko i fachowo pomóc, zarówno online, jak i w naszym stacjonarnym sklepie. Pytania? Zapraszamy do kontaktu!

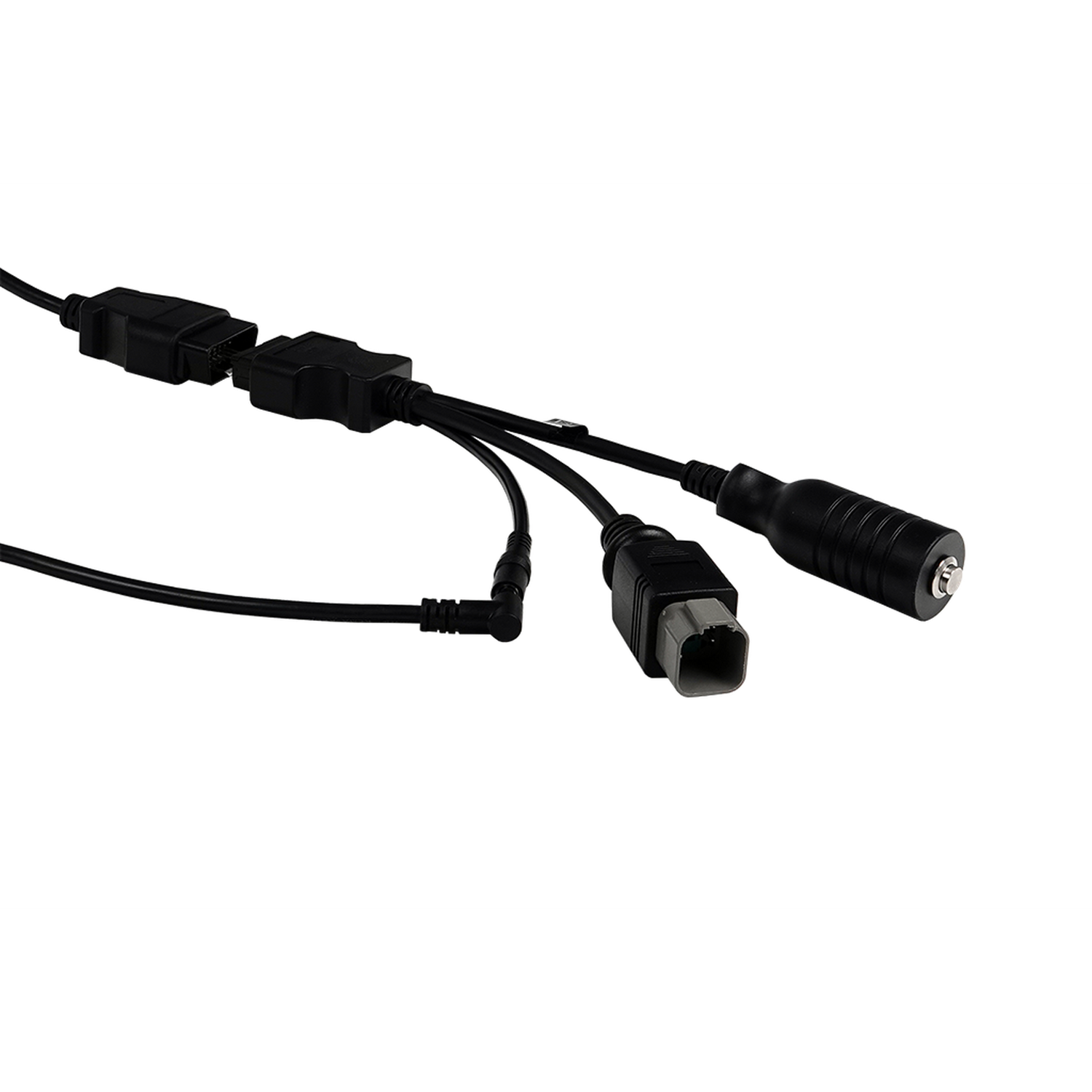

De Jaltest JDC574A9 verbindt de 6-pins diagnoseaansluiting van Crown magazijn- en heftrucks met de 16-pins OBD2-ingang van uw Jaltest-diagnosekabel. Achter de OBD2-behuizing splitst de kabel zich in drie takken: Een grijze afgedichte stekker met een groene pinhouder, een ronde aansluiting met één centrale pen en een kleine ronde aansluiting. Alle drie de takken horen bij dezelfde kabel.

Met de kabel aangesloten bereikt de Jaltest-software de Zapi TPM-vermogensmodules die de rij- en hefaandrijving van de elektrische trucks regelen, in zowel de CAN- als de RS232-uitvoering, en op de CD-dieselserie de motorregeling DL03. Het zwaartepunt ligt bij de elektrische trucks. De kabel valt onder Jaltest MHE.

PLUSPUNTEN

✔Bereikt de Zapi TPM-vermogensmodules van de elektrische Crown-trucks, in zowel de CAN- als de RS232-uitvoering.
✔Daardoor bruikbaar over meerdere generaties: Oudere trucks communiceren serieel, nieuwere via CAN.
✔Op de CD-dieselserie ook de motorregeling DL03 (CAN).
✔Houdt de onderhoudsintervallen en uitgevoerde werkzaamheden bij, met een servicerapport.

AANDACHTSPUNTEN

✕De ZPM (CAN)-vermogensmodule staat wel in de Crown-dekking, maar zonder diagnosefuncties.
✕Op de dieseltrucks van de CD-serie blijft de dekking bij de motorregeling; de elektrische series hebben juist geen motorregeling.
✕Alleen voor de Crown-aansluiting; andere truckmerken dragen een eigen stekker.
✕Naast de grijze stekker heeft de kabel twee ronde aansluitingen, die u niet op elke truck gebruikt.

Toepassingen en functionaliteiten

De kabel is bedoeld voor werkplaatsen die Crown magazijn- en heftrucks onderhouden. Welke systemen aanwezig zijn, verschilt per serie en aandrijving; onderstaande eenheden komen uit de Jaltest MHE-dekking voor Crown.

Regeleenheden die u kunt benaderen

  • Zapi TPM (CAN): Vermogensmodule, rij- en hefaandrijving.
  • Zapi TPM (RS232): Zelfde module, serieel.
  • DL03 (CAN): Motorregeling CD-serie.

Wat u kunt doen

  • Foutcodes: Lezen en wissen per regeleenheid.
  • Meetwaarden: In cijfers en grafiek bekijken.
  • Onderhoud: Intervallen bijhouden, met rapport.
  • Aanvullende acties: Waar Jaltest die aanbiedt.

Zo gebruikt u hem

  1. Aansluiting zoeken: Zoek de 6-pins aansluiting in de cabine of bij de bestuurdersplaats.
  2. Juiste tak kiezen: Leg de grijze stekker en de ronde takken naast de aansluiting.
  3. Aansluiten: Steek de passende tak in de aansluiting op de truck.
  4. Link koppelen: Sluit de OBD2-kant aan op de diagnosekabel van de Jaltest Link.
  5. Uitlezen: Zet de truck aan en kies in Jaltest MHE het merk Crown en de serie.

Compatibele voertuigen en toepassingen

Bepalend is de stekker, niet het model. De kabel past op elke Crown-truck met de 6-pins diagnoseaansluiting. Onderstaande series voert Jaltest in de MHE-dekking.

Crown:

  • SC 5200 en SC 6200: Elektrische heftruck.
  • RC 5500: Sta-heftruck.
  • RR 5700 en RD 5700: Reachtruck.
  • TSP 6000: Smalgangtruck.
  • CD-serie: Dieselheftruck.
  • CG-serie: Gas- en benzineheftruck.
💡
Goed om te weten: De diagnoseaansluiting zit in de cabine of bij de bestuurdersplaats van de truck. U herkent de juiste tak aan de grijze afgedichte stekker met de groene pinhouder. Leg die naast de aansluiting op de truck voordat u bestelt.

Verpakkingsinhoud

  • 1x Jaltest (JDC574A9) | Crown 6-pins OBD - 16-pins OBD2 Verloopkabel | Hef- en Hijswerktuigen

Specyfikacja techniczna

Ogólne

Producent kabla. Kable Jaltest współpracują ze sprzętem diagnostycznym Jaltest.Marka
Jaltest (Cojali)
Rodzaj kabla. Kabel diagnostyczny łączy się z gniazdem diagnostycznym, kabel pomiarowy służy do pomiaru osobnego podzespołu.Rodzaj kabla
Kabel przejściowy
Pakiet oprogramowania Jaltest, do którego należy kabel. Do jego użycia potrzebna jest licencja na ten moduł.Moduł oprogramowania Jaltest
  • MHE transport wewnętrzny
Rodzaje pojazdów lub maszyn, do których przeznaczony jest kabel. Pozwala szybko ocenić, czy pasuje do pojazdów w Państwa warsztacie.Rodzaje pojazdów
  • Urządzenie dźwigowe

Złącza

Wtyk po stronie urządzenia diagnostycznego. Musi pasować do Państwa interfejsu lub kabla diagnostycznego.Złącze od strony interfejsu
16-pinowe OBD2
Wtyk po stronie pojazdu, silnika lub maszyny. Musi pasować do gniazda diagnostycznego lub podzespołu.Złącze od strony pojazdu
6-pinowe OBD

Funkcje diagnostyczne

Informacja, czy można sprawdzić termin kolejnego przeglądu. Przydatne przy planowaniu serwisu.Podgląd danych serwisowych

Zastosowanie

Numer referencyjny
JDC574A9

Pozostałe parametry

Toepassing
Crown magazijn- en heftrucks
Regeleenheden
Zapi TPM (CAN en RS232) vermogensmodules, DL03 (motorregeling); ZPM (CAN) zonder diagnosefuncties
Nodig om te gebruiken
Jaltest Link met licentie voor Jaltest MHE
