Jaltest  |  SKU: JDC549.9

Jaltest (JDC549.9) | Kabel adapter JLG/Haulotte 4-pin OBD – 26-pin DB26 | Urządzenia podnośnikowe

€162,95 z VAT
€134,67 bez VAT

Gwarancja bezpośrednio od AsTools

Sami obsługujemy sprawy gwarancyjne szybko i bez pośrednictwa producenta. Dzięki naszemu własnemu magazynowi części zamiennych i wiedzy technicznej możemy Ci zazwyczaj udzielić pomocy od razu. Tylko w wyjątkowych przypadkach wysyłamy produkt do dostawcy.

2 lata gwarancji na wszystkie produkty

Wszystkie nasze produkty są dostarczane z 2-letnią gwarancją fabryczną. Gwarantuje to długotrwałą jakość i serwis.

Łatwy zwrot

Zwrot można łatwo złożyć za pośrednictwem swojego konta. Wyślemy Ci etykietę zwrotną na e-mail. Koszty zwrotu pokrywasz sam.

Profesjonalna obsługa klienta

Nasi eksperci gotowi Ci szybko i fachowo pomóc, zarówno online, jak i w naszym stacjonarnym sklepie. Pytania? Zapraszamy do kontaktu!

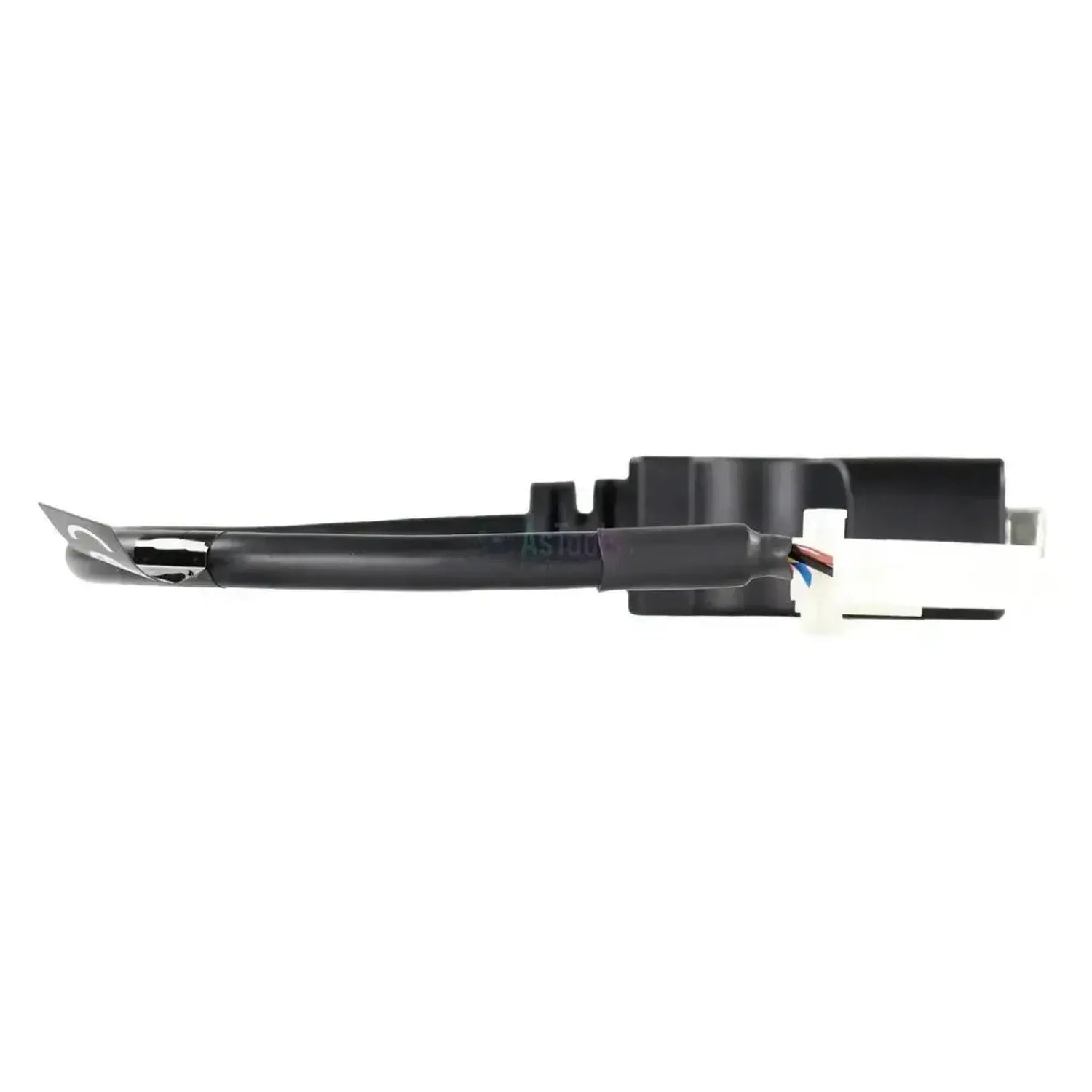

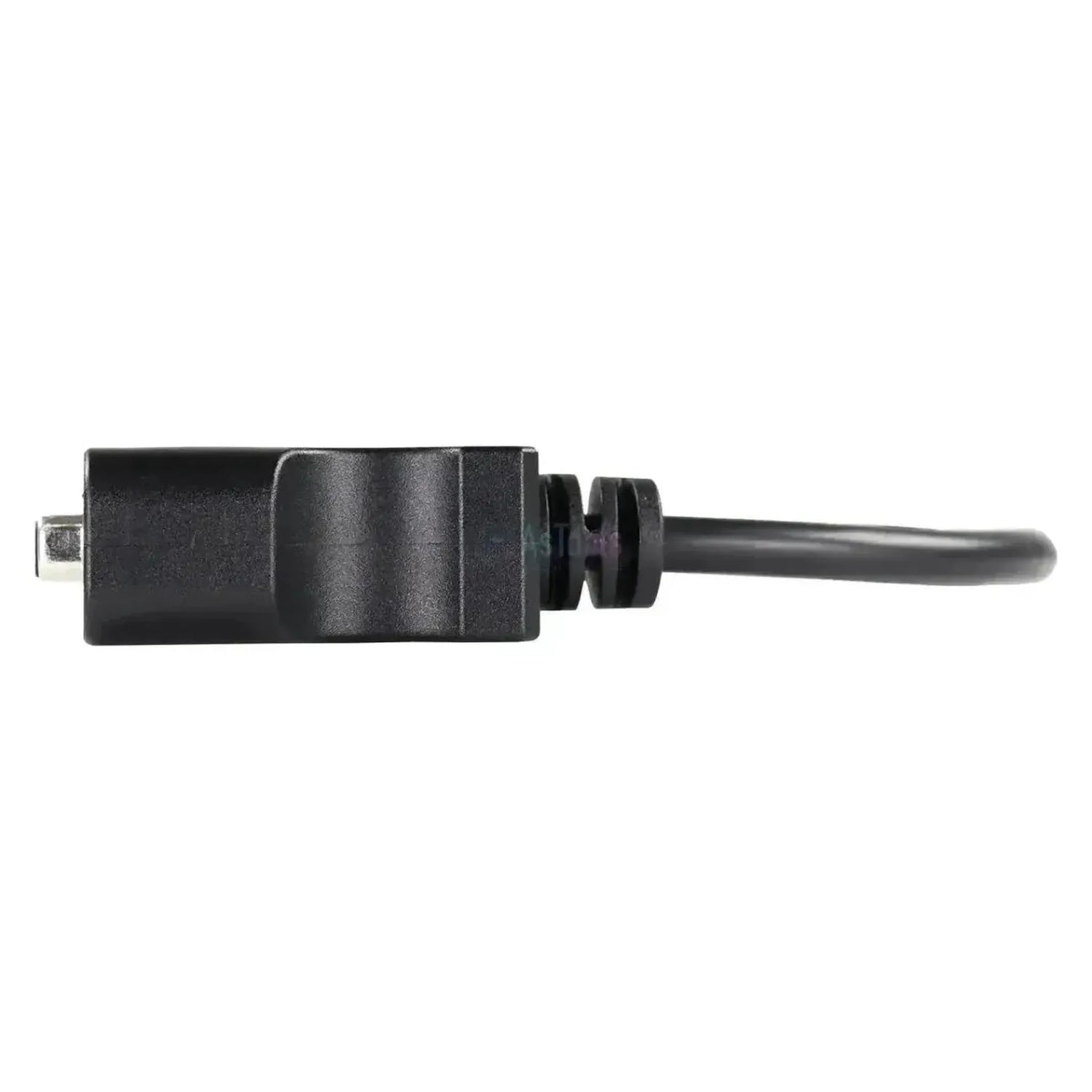

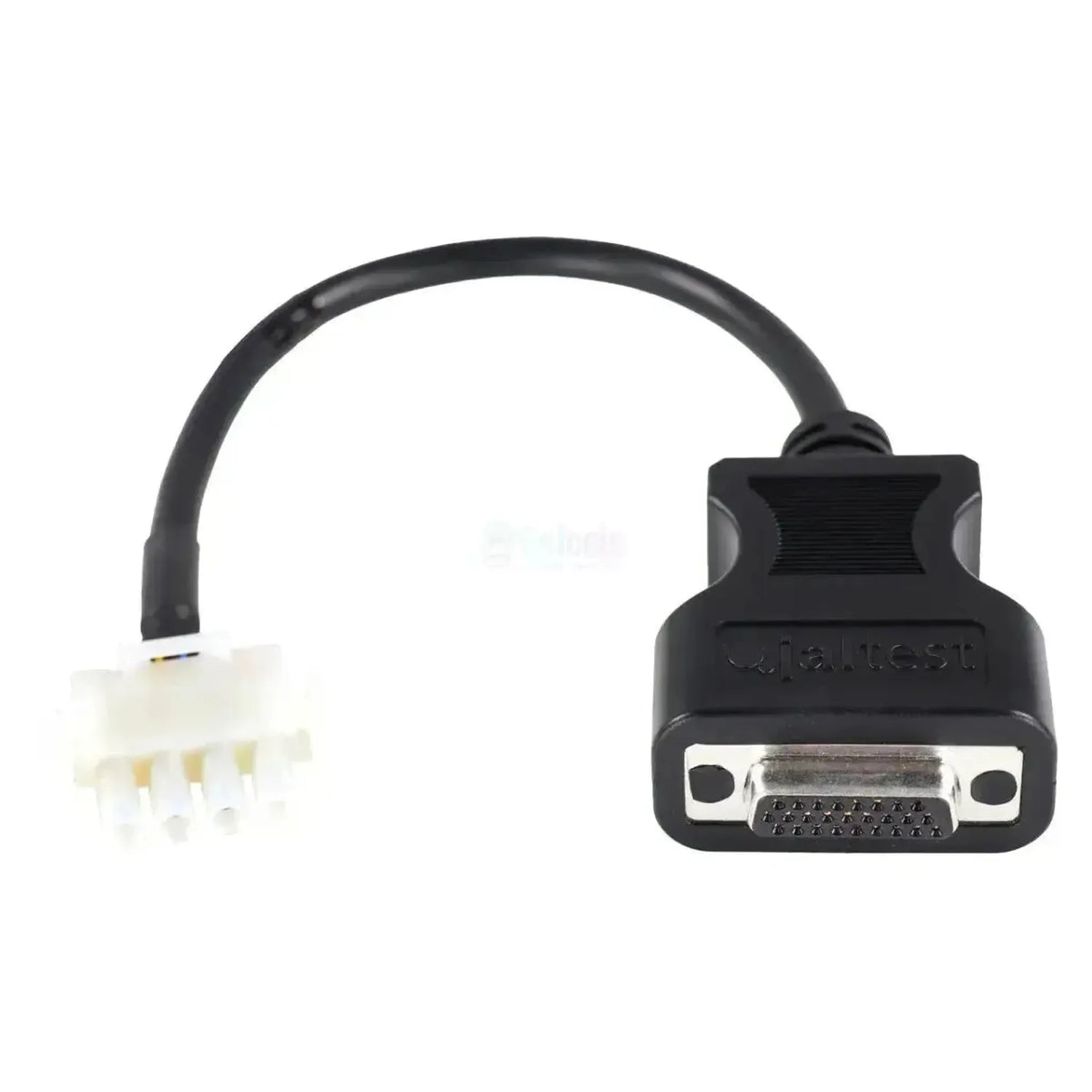

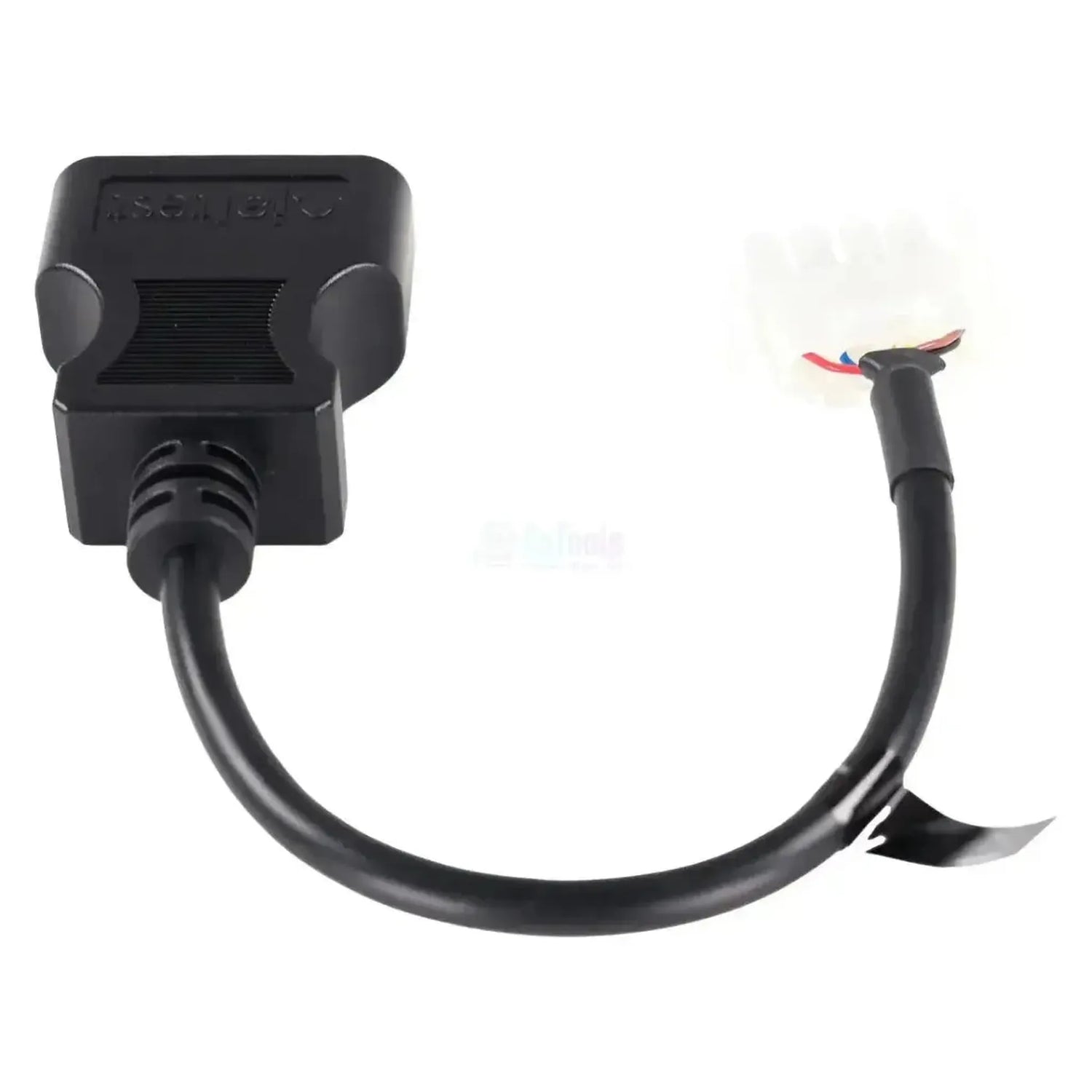

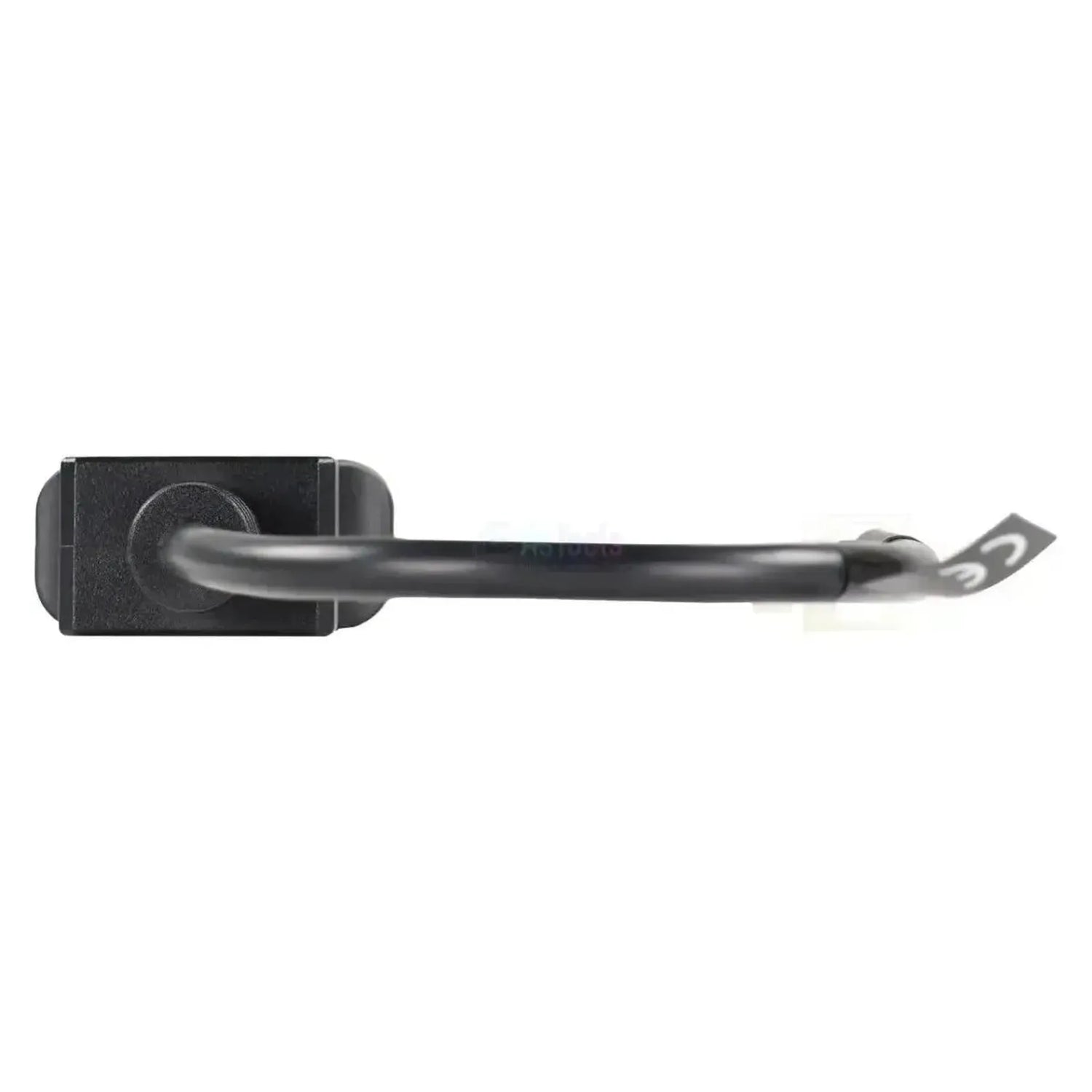

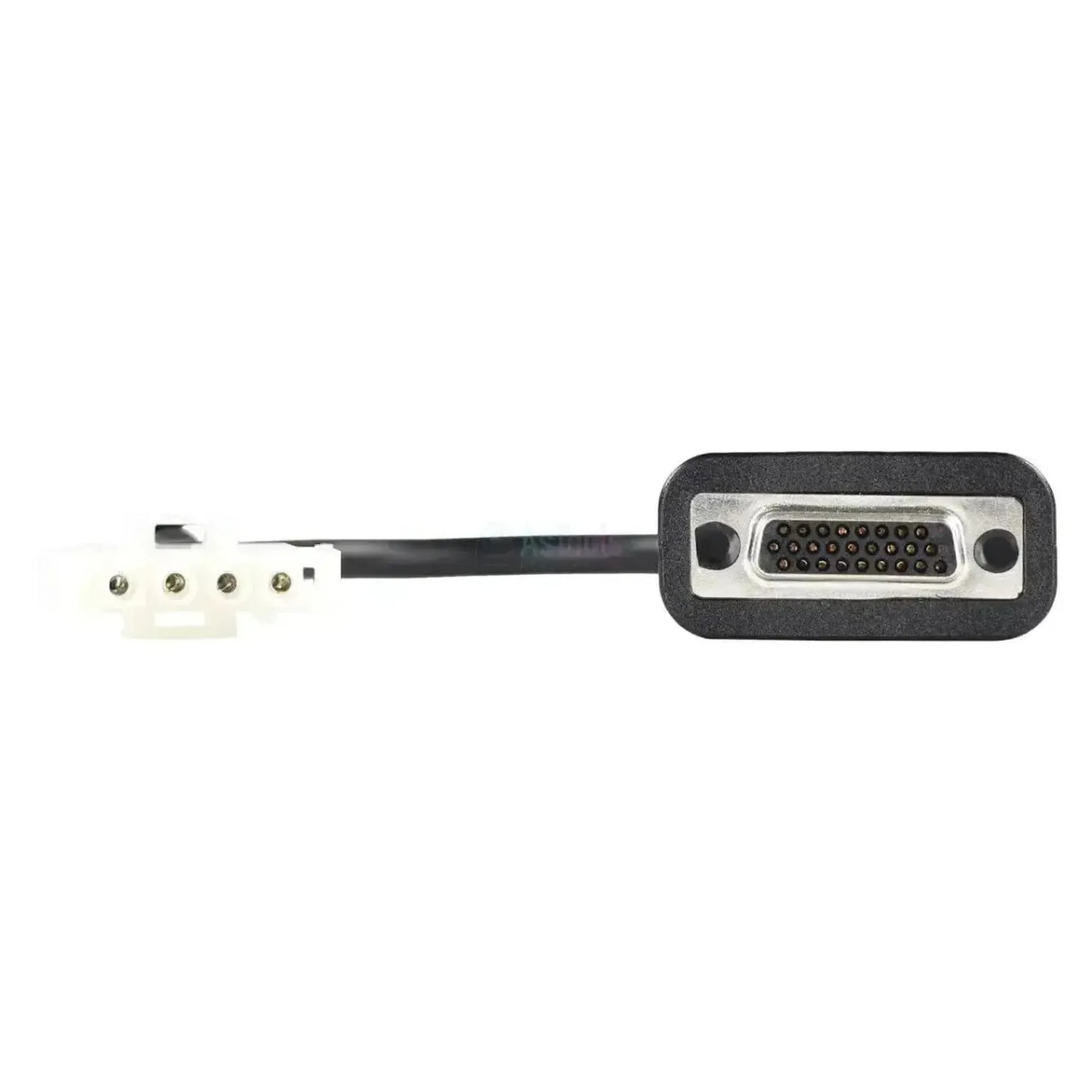

De Jaltest JDC549.9 brengt de 4-pins diagnoseaansluiting van JLG- en Haulotte-hoogwerkers rechtstreeks naar de 26-pins DB26-ingang van de Jaltest Link V9. Aan de machinezijde zit een melkwitte rechthoekige stekker met vier ronde bussen en een vergrendellip; de DB26-koppeling past op de hoofdkabel van de interface, zonder 16-pins tussenstuk. Het snoer meet 28 tot 30 cm.

Achter die verbinding opent de Jaltest-software de hydrauliekregeling en de motorregeling: HYDRAULICS op de JLG-schaarhoogwerkers, HYDRAULICS (CAN) op de Haulotte-hoogwerkers, en aan de motorkant de Deutz-regelingen EMR2 tot en met EMR5, de Kubota E-CDIS, de Kohler-regelingen en de EControls ECM 4G van de benzine- en gasuitvoeringen. De kabel valt onder Jaltest MHE.

PLUSPUNTEN

✔Gaat rechtstreeks op de 26-pins DB26-ingang van de Jaltest Link V9, zonder 16-pins tussenstuk.
✔Dekt JLG-hoogwerkers en -verreikers en Haulotte-hoogwerkers met dezelfde vierpolige stekker.
✔Bij de schaarhoogwerkers geeft de HYDRAULICS-regeling het volledige functiepakket, inclusief diagnosewaarschuwingen en aanvullende acties.
✔Volgt de motorleverancier: Deutz (EMR2 t/m EMR5), Kubota (E-CDIS), Kohler en EControls staan alle in dezelfde dekking.

AANDACHTSPUNTEN

✕Op de grotere JLG-knikhoogwerkers staat de hydrauliekregeling zonder ondersteunde functies in de tabel.
✕Welke motorregeling aanwezig is, hangt af van de motorleverancier; stel dat eerst vast voordat u een storing zoekt.
✕De DB26-stekker hoort bij de Jaltest Link V9; op een interface met een 16-pins ingang sluit deze kabel niet aan.
✕Haulotte-machines met de dubbele 6+6-pins aansluiting hebben de JDC559A nodig.

Toepassingen en functionaliteiten

Via deze verbinding benadert u met de Jaltest-software de hydrauliekregeling en de motorregeling van de hoogwerker. Welke eenheden aanwezig zijn, verschilt per model en motoruitvoering.

Regeleenheden die u kunt benaderen

  • HYDRAULICS: JLG-schaarhoogwerkers, volledig.
  • HYDRAULICS (CAN): Haulotte-hoogwerkers.
  • Deutz EMR2 t/m EMR5: EDC, EDC 16, EDC 7, EDC 17, MD1.
  • Kubota E-CDIS: Commonrail, met aanvullende acties.
  • ECM Kohler: Ook Stage V, commonrail.
  • EControls ECM 4G: Benzine- en gasuitvoeringen.

Wat u kunt doen

  • Foutcodes: Lezen en wissen per systeem.
  • Meetwaarden: In cijfers en grafiek.
  • Onderhoud: Intervallen en servicerapport.
  • Aanvullende acties: E-CDIS, EMR4 en schaar-hydrauliek.
  • Waarschuwingen: Hydrauliek JLG-schaarhoogwerkers.

Zo gebruikt u hem

  1. Stekker zoeken: Bij JLG achter het accudeksel bij het grondpaneel.
  2. Aansluiten: Steek de JDC549.9 in de 4-pins stekker.
  3. Link koppelen: Zet de DB26-kant op de Jaltest Link V9.
  4. Contact aan: Schakel de machine in.
  5. Uitlezen: Kies JLG of Haulotte en de serie.

Compatibele voertuigen en toepassingen

Bepalend is de stekker, niet het model. Deze kabel sluit aan op de 4-pins diagnosepoort van JLG-hoogwerkers en -verreikers en op de gelijke aansluiting van Haulotte-hoogwerkers. Onderstaande series voert Jaltest MHE in de dekking; het bouwjaar is niet bepalend.

JLG:

  • ES-serie schaarhoogwerkers: 1930ES, 2630ES, 3246ES, 2646E2.
  • RT-serie ruwterrein-schaarhoogwerkers: RT 2669, RT 3369, RT 4069, RT 5394.
  • Knik- en telescoophoogwerkers: 450AJ, 510AJ, 600AJ, 800AJ, 1200SJP, 1350SJP.
  • Verreikers: 1055, 1075, 3507-3614, 4008-4017.
  • Toucan-serie verticale masten: 10E, 20E, 26E, 32E.

Haulotte:

  • HA-serie knikhoogwerkers: HA12, HA16, HA20, HA26, HA32, HA41.
  • H-serie en HT-serie: Schaar- en telescoophoogwerkers.
  • Compact, Star en Optimum: Compact 10/12 DX, Star 6/8/10 en Optimum 8.
💡
Goed om te weten: De vierpolige stekker is melkwit en rechthoekig met een vergrendellip; bij JLG zit hij achter het accudeksel naast het bedieningspaneel op grondniveau. Heeft uw Haulotte-machine twee zespolige aansluitingen naast elkaar, dan is de JDC559A de juiste kabel. Controleer aan de machine zelf welke aansluiting erop zit voordat u bestelt.

Verpakkingsinhoud

  • 1x Jaltest (JDC549.9) | JLG/Haulotte 4-pins OBD – 26-pins DB26 Verloopkabel | Hef- en Hijswerktuigen

Specyfikacja techniczna

Ogólne

Producent kabla. Kable Jaltest współpracują ze sprzętem diagnostycznym Jaltest.Marka
Jaltest (Cojali)
Rodzaj kabla. Kabel diagnostyczny łączy się z gniazdem diagnostycznym, kabel pomiarowy służy do pomiaru osobnego podzespołu.Rodzaj kabla
Kabel przejściowy
Pakiet oprogramowania Jaltest, do którego należy kabel. Do jego użycia potrzebna jest licencja na ten moduł.Moduł oprogramowania Jaltest
  • MHE transport wewnętrzny
Rodzaje pojazdów lub maszyn, do których przeznaczony jest kabel. Pozwala szybko ocenić, czy pasuje do pojazdów w Państwa warsztacie.Rodzaje pojazdów
  • Urządzenie dźwigowe

Złącza

Wersja interfejsu diagnostycznego Jaltest Link, z którą współpracuje kabel. Nie każdy kabel pasuje do każdej wersji.Kompatybilny Jaltest Link
  • Jaltest Link V9
Wtyk po stronie urządzenia diagnostycznego. Musi pasować do Państwa interfejsu lub kabla diagnostycznego.Złącze od strony interfejsu
26-pinowe DB26
Wtyk po stronie pojazdu, silnika lub maszyny. Musi pasować do gniazda diagnostycznego lub podzespołu.Złącze od strony pojazdu
4-pinowe OBD
Długość kabla. Dłuższy kabel zapewnia większą swobodę pracy.Długość kabla
28 do 30 cm

Funkcje diagnostyczne

Informacja, czy kody błędów można nie tylko odczytywać, ale także kasować. W niektórych systemach możliwy jest tylko odczyt.Kasowanie kodów błędów
Informacja, czy można podglądać bieżące wartości z czujników podczas pracy pojazdu. Przydatne przy wykrywaniu usterek.Podgląd wartości na żywo
Informacja, czy można sprawdzić termin kolejnego przeglądu. Przydatne przy planowaniu serwisu.Podgląd danych serwisowych
Informacja, czy dostępne są dodatkowe procedury Jaltest dla danego sterownika, takie jak testy lub procedury adaptacji.Dodatkowe procedury

Zastosowanie

Numer referencyjny
JDC549.9

Pozostałe parametry

Toepassing
JLG-hoogwerkers en -verreikers en Haulotte-hoogwerkers
Regeleenheden
HYDRAULICS en HYDRAULICS (CAN) (hydrauliekregeling), EMR2 t/m EMR5, E-CDIS, ECM Kohler en EControls ECM 4G (motorregeling)
Jaltest-module
Jaltest MHE (intern transport- en hijsmaterieel)
