Jaltest  |  SKU: JDC536A

Jaltest (JDC536A) | Kabel przejściowy Komatsu 12-pin OBD – 16-pin OBD2 | Maszyny budowlane i terenowe

€138,95 z VAT
€114,83 bez VAT

Gwarancja bezpośrednio od AsTools

Sami obsługujemy sprawy gwarancyjne szybko i bez pośrednictwa producenta. Dzięki naszemu własnemu magazynowi części zamiennych i wiedzy technicznej możemy Ci zazwyczaj udzielić pomocy od razu. Tylko w wyjątkowych przypadkach wysyłamy produkt do dostawcy.

2 lata gwarancji na wszystkie produkty

Wszystkie nasze produkty są dostarczane z 2-letnią gwarancją fabryczną. Gwarantuje to długotrwałą jakość i serwis.

Łatwy zwrot

Zwrot można łatwo złożyć za pośrednictwem swojego konta. Wyślemy Ci etykietę zwrotną na e-mail. Koszty zwrotu pokrywasz sam.

Profesjonalna obsługa klienta

Nasi eksperci gotowi Ci szybko i fachowo pomóc, zarówno online, jak i w naszym stacjonarnym sklepie. Pytania? Zapraszamy do kontaktu!

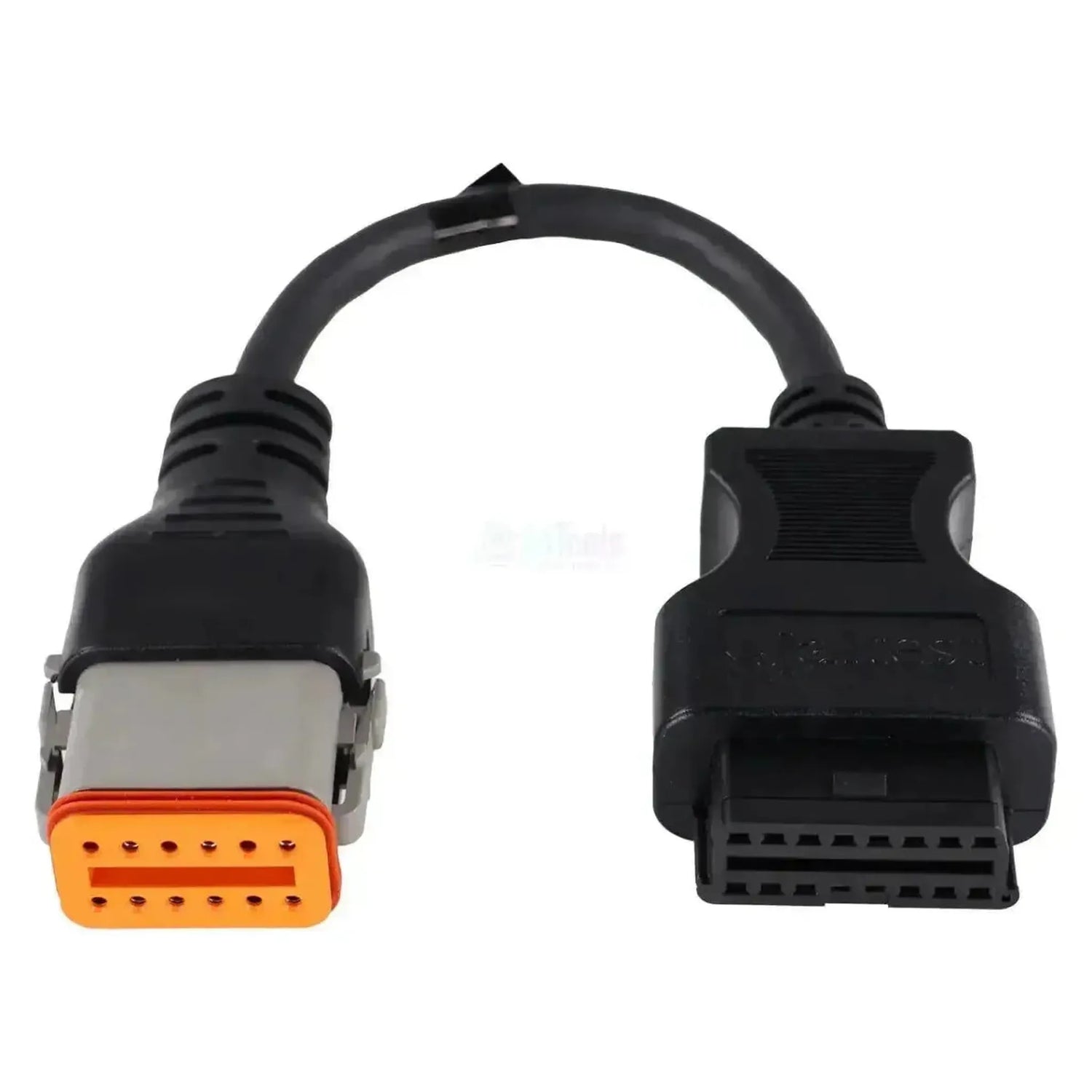

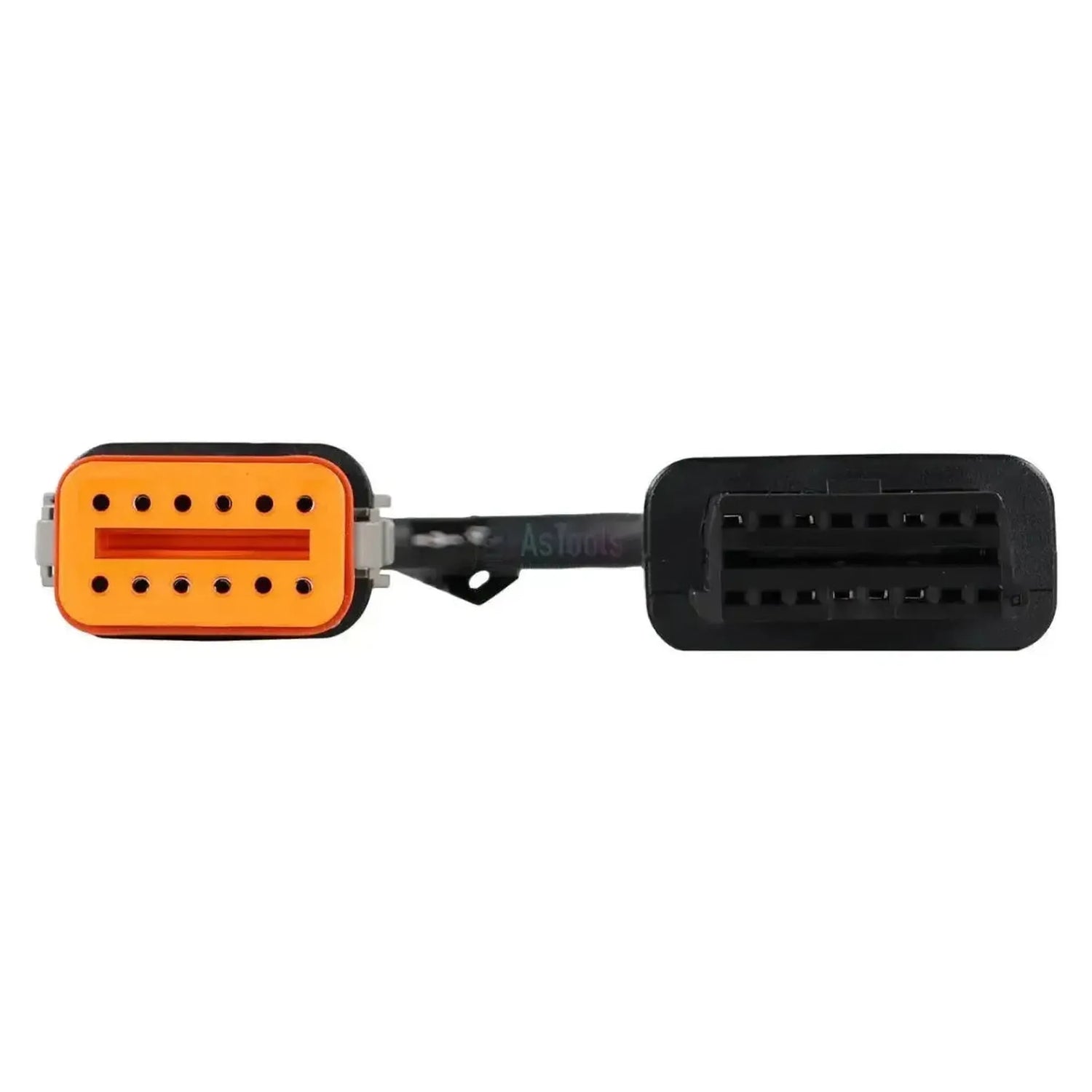

De Jaltest JDC536A is de diagnosekabel voor de rechthoekige 12-pins aansluiting van Komatsu-grondverzetmachines. Aan de machinezijde zit een grijze Deutsch-behuizing met een oranje afdichting en twaalf posities in twee rijen van zes; aan de interfacezijde een zwarte 16-pins OBD2-bus. De aansluiting zit in de cabine en de kabel meet 28 tot 30 cm.

Via deze kabel bereikt u de motorregeling ENG, de hydrauliekregeling PUMP, het instrumentenpaneel MON en op de wielladers de transmissie TRANS. Bij deze eenheden staan foutcodes, meetwaarden en onderhoudsgegevens in de dekking; ECU-gegevens en aanvullende acties niet. De kabel werkt op de Jaltest Link V8.1 en V9 en valt onder Jaltest OHW.

PLUSPUNTEN

✔Bereikt naast de motorregeling ook de hydrauliekregeling PUMP en het instrumentenpaneel MON.
✔Op wielladers komt daar de transmissieregeleenheid TRANS bij.
✔Bij PUMP, MON, TRANS en ENG zijn ook de onderhoudsintervallen in te zien.
✔Werkt op zowel de Jaltest Link V8.1 als de V9, ook na een overstap op de nieuwere interface.

AANDACHTSPUNTEN

✕Bij de Komatsu-regeleenheden zijn geen ECU-gegevens beschikbaar; serienummer en softwareversie leest u niet uit.
✕De ECM Cummins-motorregeling staat wel in de dekkingslijst, maar zonder ondersteunde diagnosefuncties.
✕Alleen voor de rechthoekige 12-pins Komatsu-aansluiting met de oranje afdichting; andere merken hebben een eigen stekker.
✕Het bouwjaar zegt niets over de aansluiting; alleen de stekker in de cabine is bepalend.

Toepassingen en functionaliteiten

Via deze verbinding benadert u met de Jaltest-software de regeleenheden van de machine. Welke systemen aanwezig zijn, verschilt per serie en uitvoering.

Regeleenheden die u kunt benaderen

  • ENG: Motorregeling.
  • PUMP: Hydrauliekpompsysteem.
  • MON: Instrumentenpaneel in de cabine.
  • TRANS: Transmissie op WA-wielladers.

Wat u kunt doen

  • Foutcodes: Lezen en wissen met omschrijving.
  • Meetwaarden: In cijfers en grafiek.
  • Onderhoud: Intervallen en servicerapport.

Zo gebruikt u hem

  1. Stekker zoeken: Zoek de 12-pins aansluiting in de cabine.
  2. Aansluiten: Steek de JDC536A in de aansluiting.
  3. Link koppelen: Sluit de OBD2-kant aan op de Jaltest-diagnosekabel.
  4. Contact aan: Zet het contact aan, zonder de motor te starten.
  5. Uitlezen: Kies Komatsu en de serie in Jaltest OHW.

Compatibele voertuigen en toepassingen

Bepalend is de stekker, niet het model. De kabel past op elke Komatsu-grondverzetmachine met de rechthoekige 12-pins diagnoseaansluiting. Onderstaande series voert Jaltest OHW in de dekking; welke aansluiting er in de cabine zit, controleert u ter plekke.

Komatsu:

  • PC-6 rupsgraafmachines (PC 200-6, PC 300-6K, PC 400-6, PC 600-6, PC 700-6): Ca. 1995 - 2004.
  • PC-7 rupsgraafmachines (PC 200-7, PC 300-7, PC 400-7, PC 600-7, PC 800-7, PC 1200-7): Ca. 2002 - 2006.
  • PC-8 rupsgraafmachines (PC 200-8, PC 300-8, PC 400-8, PC 600-8, PC 800-8, PC 2000-8): Ca. 2006 - 2013.
  • PW mobiele graafmachines (PW 100-6K, PW 100-7, PW 200-7): Ca. 1996 - 2008.
  • WA-serie: Wielladers, WA 300-5 t/m WA 900-8.
  • D-serie: Bulldozers, D 60-15/16/17/18, D 80-15/18, D 300-5/6/8, D 400-5.
  • HD-serie: Starre dumpers, HD 300-7, HD 400-7, HD 600-7, HD 700-7/8.
  • HM-serie: Knikdumpers, HM 300-1/-2, HM 400-2/-3.
💡
Goed om te weten: De 12-pins aansluiting zit in de cabine en herkent u aan de grijze behuizing met de oranje afdichting en twee rijen van zes posities. Komatsu heeft deze stekker over meerdere machinegeneraties aangehouden. Kijk in de cabine welke stekker erop zit voordat u bestelt.

Verpakkingsinhoud

  • 1x Jaltest (JDC536A) | Komatsu 12-pins OBD – 16-pins OBD2 Verloopkabel | Terrein- en Bouwmachine

Specyfikacja techniczna

Ogólne

Producent kabla. Kable Jaltest współpracują ze sprzętem diagnostycznym Jaltest.Marka
Jaltest (Cojali)
Rodzaj kabla. Kabel diagnostyczny łączy się z gniazdem diagnostycznym, kabel pomiarowy służy do pomiaru osobnego podzespołu.Rodzaj kabla
Kabel przejściowy
Pakiet oprogramowania Jaltest, do którego należy kabel. Do jego użycia potrzebna jest licencja na ten moduł.Moduł oprogramowania Jaltest
  • OHW maszyny budowlane i
Rodzaje pojazdów lub maszyn, do których przeznaczony jest kabel. Pozwala szybko ocenić, czy pasuje do pojazdów w Państwa warsztacie.Rodzaje pojazdów
  • Maszyna budowlana i terenowa

Złącza

Wersja interfejsu diagnostycznego Jaltest Link, z którą współpracuje kabel. Nie każdy kabel pasuje do każdej wersji.Kompatybilny Jaltest Link
  • Jaltest Link V8.1
  • Jaltest Link V9
Wtyk po stronie urządzenia diagnostycznego. Musi pasować do Państwa interfejsu lub kabla diagnostycznego.Złącze od strony interfejsu
16-pinowe OBD2
Wtyk po stronie pojazdu, silnika lub maszyny. Musi pasować do gniazda diagnostycznego lub podzespołu.Złącze od strony pojazdu
12-pinowe OBD
Długość kabla. Dłuższy kabel zapewnia większą swobodę pracy.Długość kabla
28 do 30 cm

Funkcje diagnostyczne

Informacja, czy kody błędów można nie tylko odczytywać, ale także kasować. W niektórych systemach możliwy jest tylko odczyt.Kasowanie kodów błędów
Informacja, czy można podglądać bieżące wartości z czujników podczas pracy pojazdu. Przydatne przy wykrywaniu usterek.Podgląd wartości na żywo
Informacja, czy można sprawdzić termin kolejnego przeglądu. Przydatne przy planowaniu serwisu.Podgląd danych serwisowych

Zastosowanie

Zestaw kabli Jaltest, w którego skład wchodzi ten kabel. Jeśli już posiadają Państwo ten zestaw, mogą Państwo mieć już ten kabel.Element zestawu kabli
Zestaw kabli OHW kompletny
Numer referencyjny
JDC536A
Wymagane do użytkowania
Jaltest Link

Pozostałe parametry

Toepassing
Komatsu grondverzetmachines
Regeleenheden
ENG (motorregeling), PUMP (hydrauliek), MON (instrumentenpaneel) en TRANS (transmissie)
Segment
Terrein- en Bouwmachine
Onderdeel van kabelset
OHW-kabelset compleet (70002026)
