Jaltest  |  SKU: JDC516A

Jaltest (JDC516A) | Landini 4-pin OBD – 16-pin OBD2 kabel przejściowy | Maszyna rolnicza

€114,95 z VAT
€95,00 bez VAT

Gwarancja bezpośrednio od AsTools

Sami obsługujemy sprawy gwarancyjne szybko i bez pośrednictwa producenta. Dzięki naszemu własnemu magazynowi części zamiennych i wiedzy technicznej możemy Ci zazwyczaj udzielić pomocy od razu. Tylko w wyjątkowych przypadkach wysyłamy produkt do dostawcy.

2 lata gwarancji na wszystkie produkty

Wszystkie nasze produkty są dostarczane z 2-letnią gwarancją fabryczną. Gwarantuje to długotrwałą jakość i serwis.

Łatwy zwrot

Zwrot można łatwo złożyć za pośrednictwem swojego konta. Wyślemy Ci etykietę zwrotną na e-mail. Koszty zwrotu pokrywasz sam.

Profesjonalna obsługa klienta

Nasi eksperci gotowi Ci szybko i fachowo pomóc, zarówno online, jak i w naszym stacjonarnym sklepie. Pytania? Zapraszamy do kontaktu!

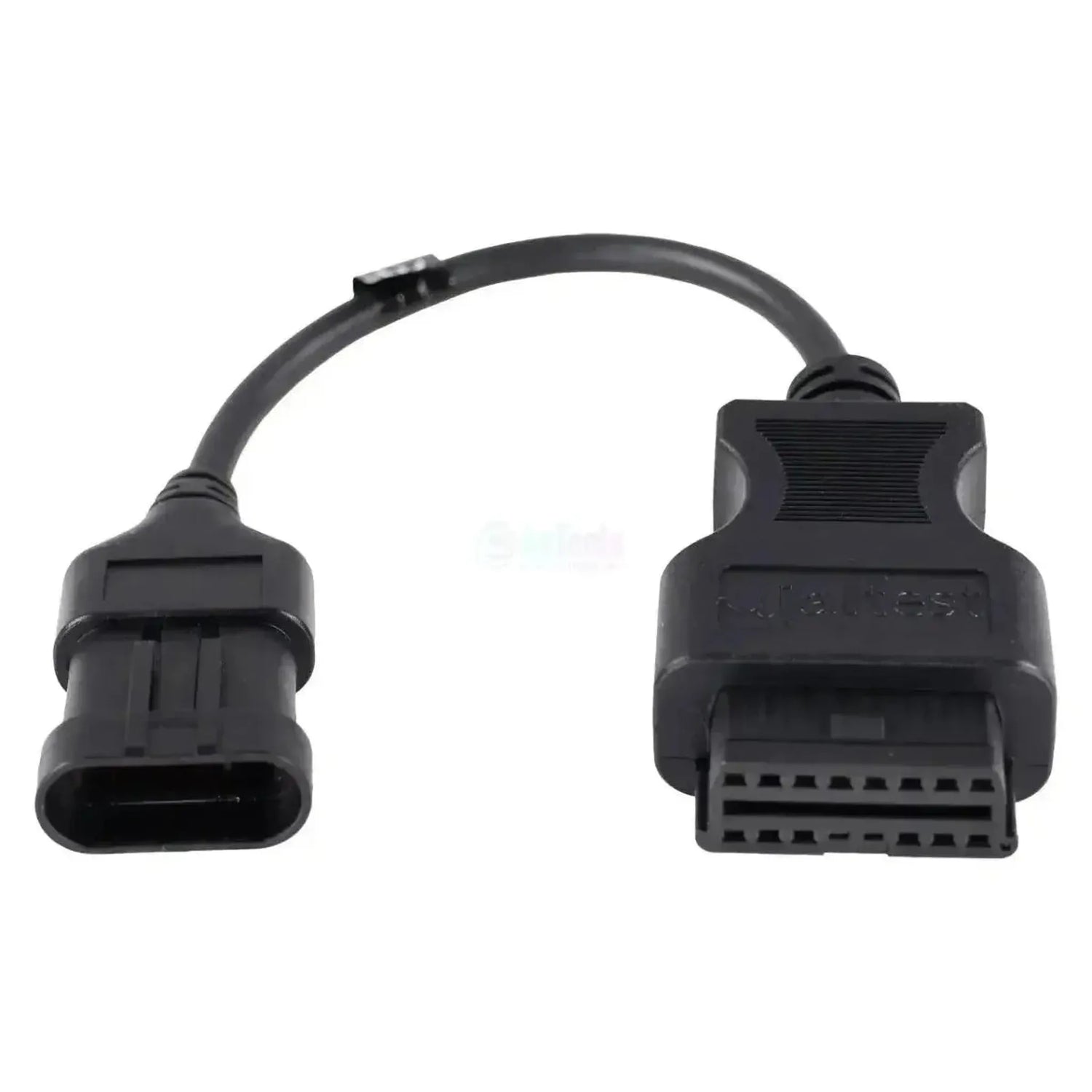

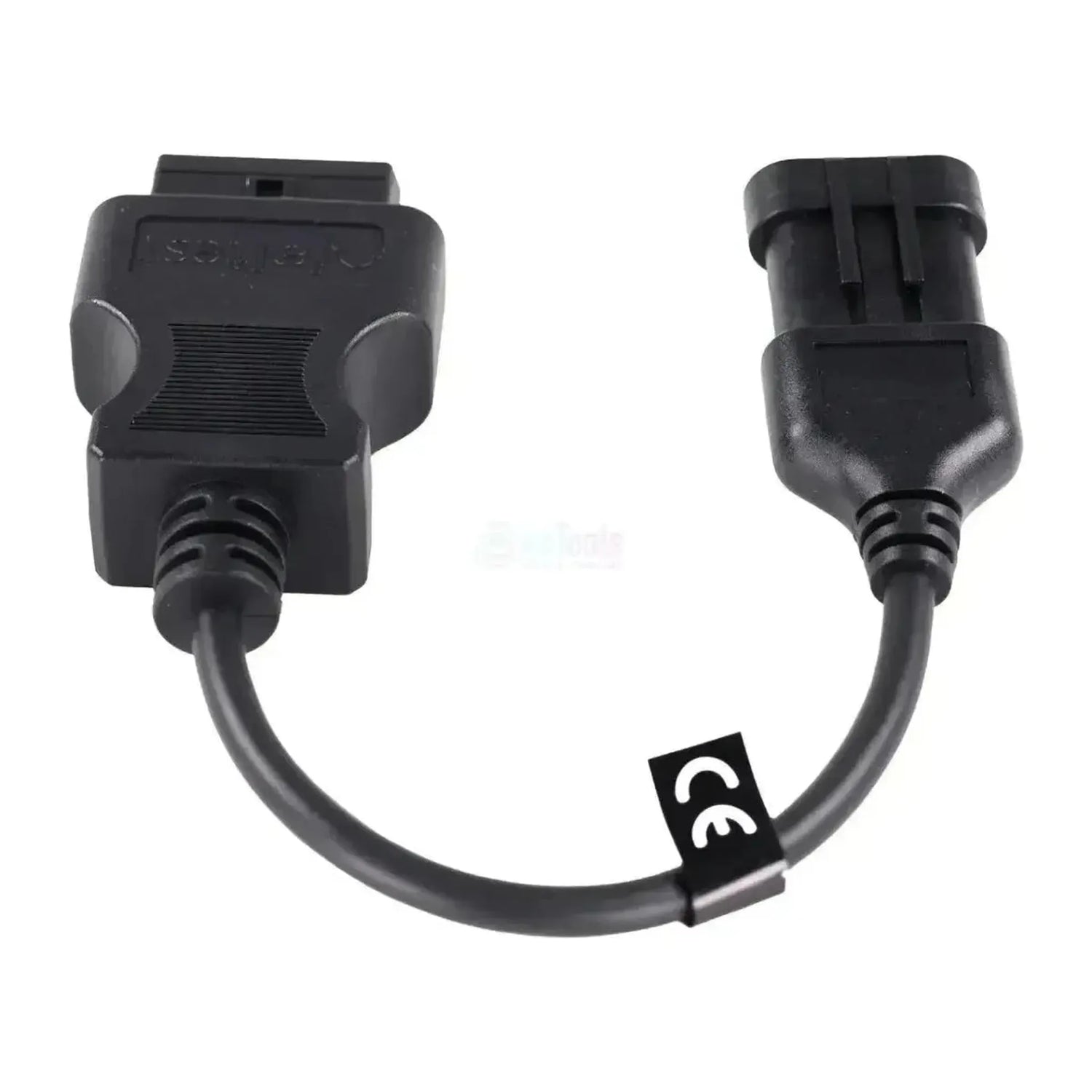

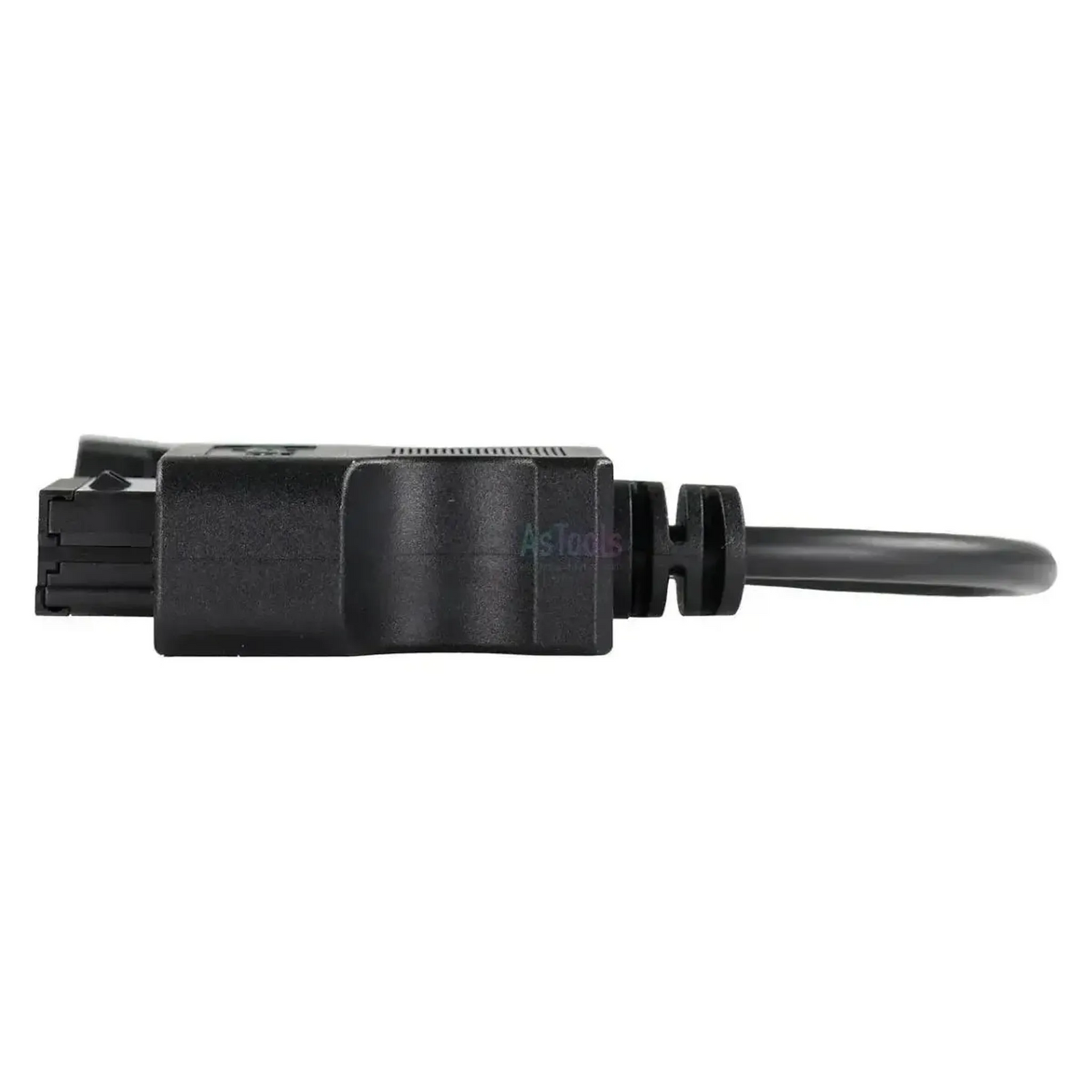

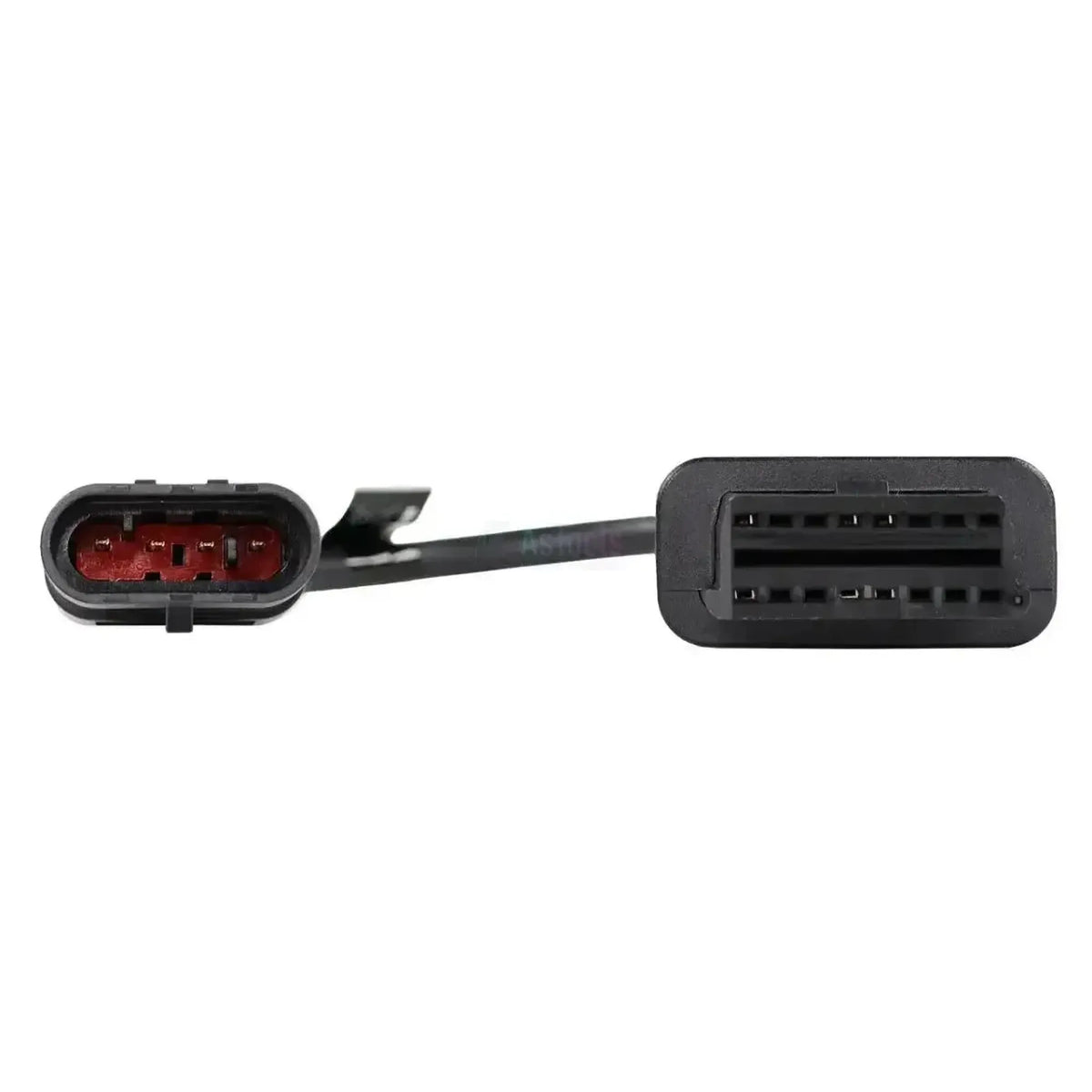

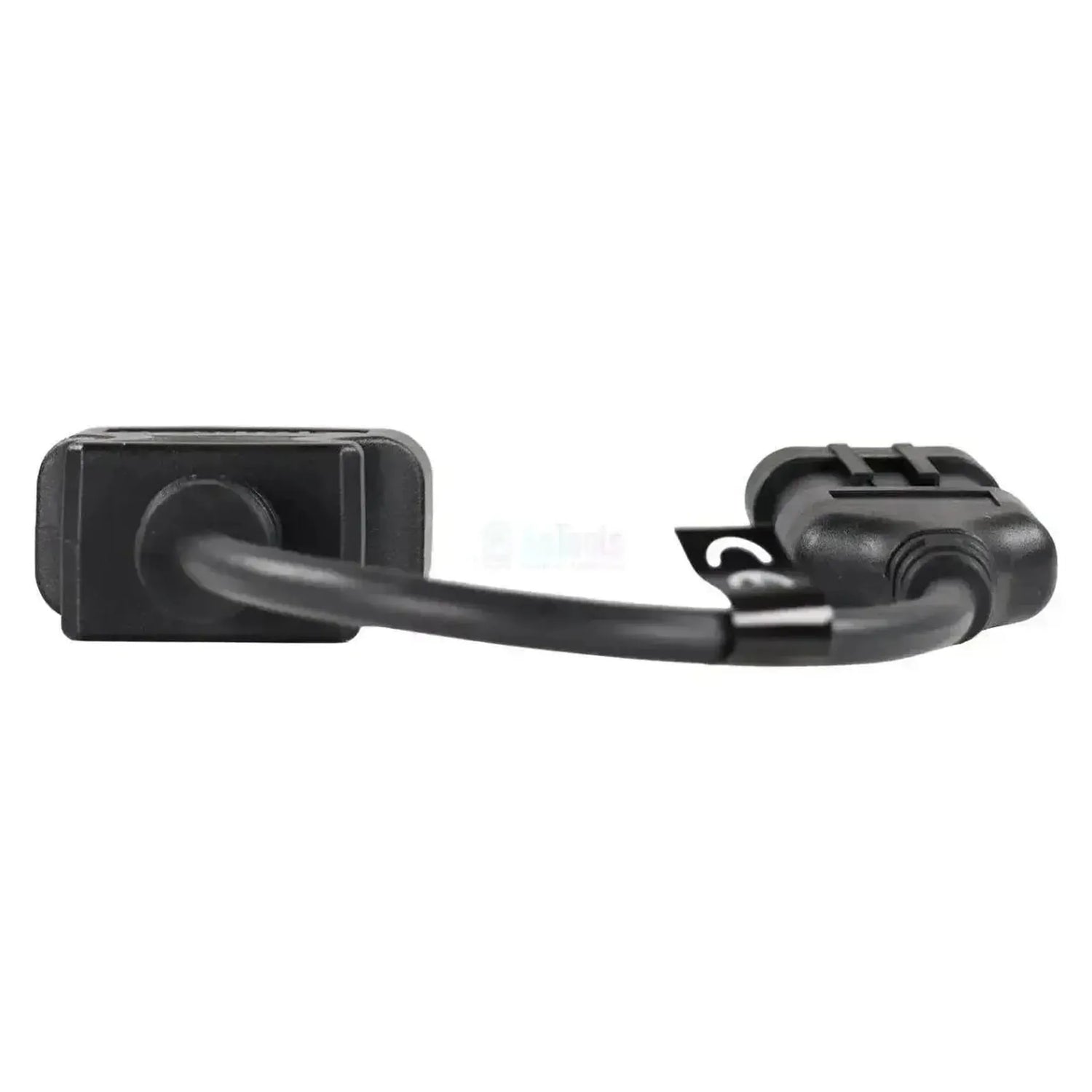

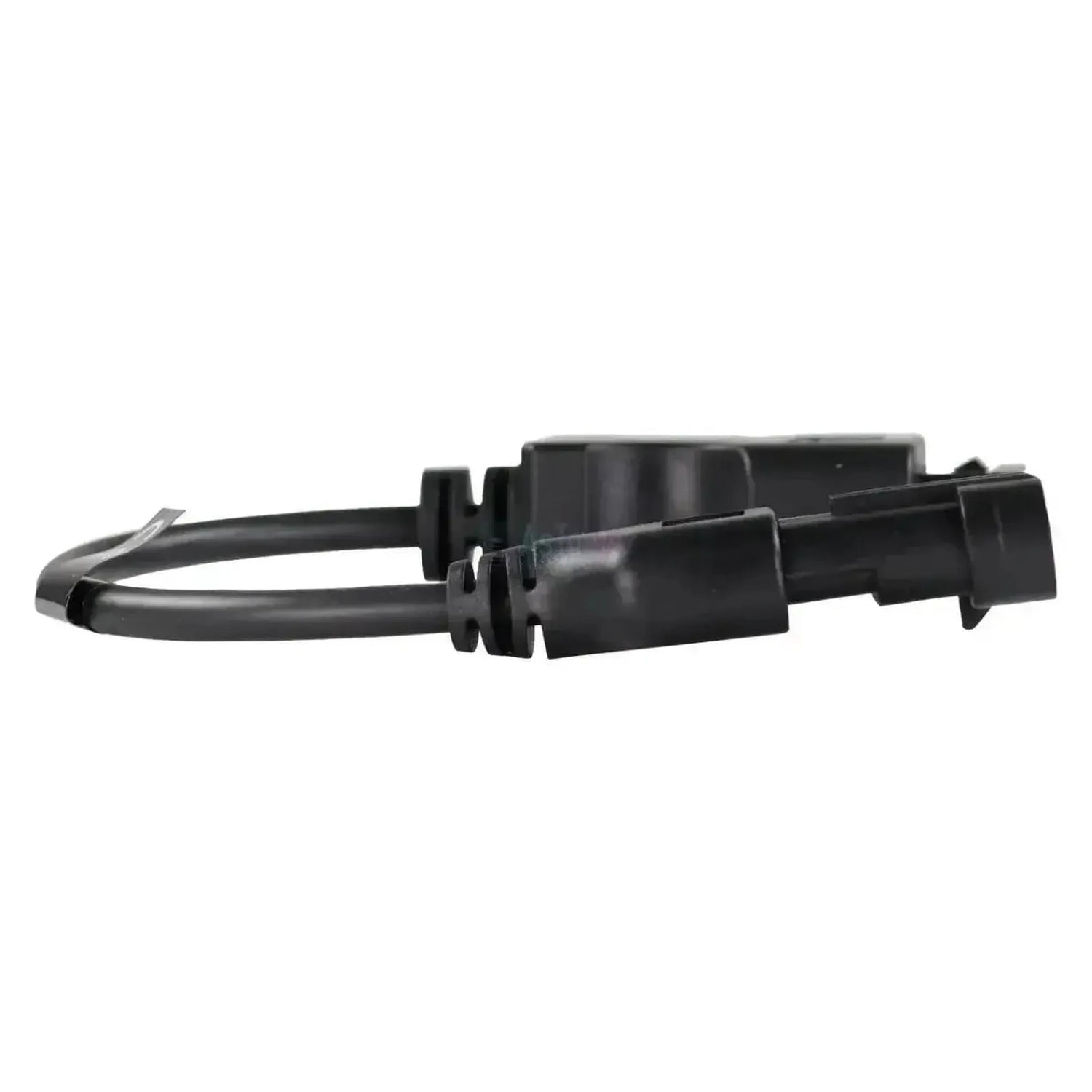

Jaltest JDC516A łączy firmową 4-pinową diagnostyczną złącze ciągników Landini z 16-pinowym złączem OBD2 Pana/Pani urządzenia Jaltest. Po stronie maszyny znajduje się całkowicie czarna 4-pinowa wtyczka o zaokrąglonym, owalnym kształcie, rygiel blokujący pośrodku górnej strony oraz prosty wlot przewodu w przyformowanej odciążce. Kolorowego wkładu styków brak. Przewód ma długość 28 do 30 cm.

Po podłączeniu przewodu oprogramowanie Jaltest obsługuje ECM 1100C (Tier 2 / Stage II), elektroniczny sterownik silnika Diesla, obecny we wszystkich objętych serii. W serii Powerfarm dochodzą do tego sterownik skrzyni biegów TRANS (Sauer Danfoss) oraz panel wskaźników. Przewód współpracuje z Jaltest Link V8.1 i V9 i podlega Jaltest AGV.

ZALETY

✔Bezpośredni dostęp do ECM 1100C (Tier 2 / Stage II), czyli elektronicznej regulacji silnika diesla stosowanej przez Landini w całej generacji Tier 2.
✔W serii Powerfarm uzyskuje Państwo dodatkowo dostęp do regulacji transmisji TRANS (Sauer Danfoss) i tablicy przyrządów.
✔Jedna wtyczka dla szerokiej gamy serii: Legend, Rex, Powerfarm, Landpower, Alpine, Mythos, Powermondial i Powerful.
✔Współpracuje z obiema generacjami interfejsów, zarówno z Jaltest Link V8.1, jak i V9.

UWAGI

✕W serii Legend Jaltest obsługuje wyłącznie sterowanie silnikiem; skrzynia biegów i panel wskaźników nie są tam objęte zakresem.
✕W systemach Landini brakuje interwałów konserwacji, ostrzeżeń diagnostycznych i dodatkowych działań; dostępne są jedynie kody błędów, wartości pomiarowe i dane ECU.
✕Wyłącznie do 4-pinowego złącza Landini; inne marki ciągników używają własnej wtyczki.
✕Rok produkcji nie rozstrzyga sprawy, ponieważ Landini stosował tę wtyczkę przez długi okres produkcji.

Zastosowania i funkcje

Przewód przeznaczony jest dla warsztatów i firm usługowych, które odczytują dane z ciągników Landini za pomocą Jaltest Link. Jakie jednostki sterujące są obecne, różni się w zależności od serii. Sterowanie silnikiem występuje we wszystkich, skrzynia biegów i panel wskaźników wyłącznie w serii Powerfarm.

Jednostki sterujące, do których ma Pan/Pani dostęp

  • ECM 1100C: Sterownik silnika Diesla, Tier 2 / Stage II.
  • TRANS (Sauer Danfoss): Skrzynia biegów, Powerfarm.
  • Cluster: Panel wskaźników, Powerfarm.

Co można zrobić

  • Kody błędów: Odczyt i kasowanie, z opisem.
  • Wartości pomiarowe: Podgląd bieżących wartości czujników.
  • Progi alarmowe: Ustawianie dla wartości odbiegających od normy.
  • Dane ECU: Dane ze sterownika.

Sposób użycia

  1. Znajdź wtyczkę: Odszukaj czarne 4-pinowe złącze w kabinie.
  2. Podłączenie: Włóż JDC516A do złącza.
  3. Połączenie z Link: Podłącz stronę OBD2 do Jaltest Link.
  4. Zapłon: Włącz zapłon.
  5. Odczyt: Wybierz Landini i serię w oprogramowaniu Jaltest.

Pojazdy i zastosowania zgodne

Decyduje wtyczka, nie model. Przewód pasuje do każdego ciągnika Landini z firmową 4-pinową diagnostyczną złączem. Poniżej znajdują się serie objęte zakresem Jaltest AGV; lata produkcji wskazują okres, w którym Jaltest obsługuje te serie, a nie obecność tej wtyczki.

Landini:

  • Seria Legend: 1993 - 2005, Tier 2 / Stage II.
  • Seria Rex: 2001 - 2020, Tier 2 / Stage II.
  • Seria Powerfarm: 2004 - 2020, Tier 2 / Stage II.
  • Seria Landpower: 2005 - 2023, Tier 2 / Stage II.
  • Seria Alpine: 2005 - 2008, Tier 2 / Stage II do Tier 3 / Stage III.
  • Seria Mythos: Tier 2 / Stage II.
  • Seria Powermondial: Tier 2 / Stage II.
  • Seria Powerful: Tier 2 / Stage II do Tier 3 / Stage III.
💡
Warto wiedzieć: 4-pinowa wtyczka Landini znajduje się w kabinie, jest całkowicie czarna i ma rygiel blokujący pośrodku górnej strony; kolorowego wkładu styków brak. Dzięki temu różni się od czerwonych i żółtych wersji w ciągnikach innych marek. Przed zamówieniem proszę sprawdzić na samym ciągniku, jakie złącze jest w nim zamontowane.

Zawartość opakowania

  • 1x Kabel adaptacyjny Jaltest (JDC516A) | Landini 4-pin OBD – 16-pin OBD2 | Pojazd rolniczy

Specyfikacja techniczna

Ogólne

Producent kabla. Kable Jaltest współpracują ze sprzętem diagnostycznym Jaltest.Marka
Jaltest (Cojali)
Rodzaj kabla. Kabel diagnostyczny łączy się z gniazdem diagnostycznym, kabel pomiarowy służy do pomiaru osobnego podzespołu.Rodzaj kabla
Kabel przejściowy
Pakiet oprogramowania Jaltest, do którego należy kabel. Do jego użycia potrzebna jest licencja na ten moduł.Moduł oprogramowania Jaltest
  • AGV rolnictwo
Rodzaje pojazdów lub maszyn, do których przeznaczony jest kabel. Pozwala szybko ocenić, czy pasuje do pojazdów w Państwa warsztacie.Rodzaje pojazdów
  • Pojazd rolniczy

Złącza

Wersja interfejsu diagnostycznego Jaltest Link, z którą współpracuje kabel. Nie każdy kabel pasuje do każdej wersji.Kompatybilny Jaltest Link
  • Jaltest Link V8.1
  • Jaltest Link V9
Wtyk po stronie urządzenia diagnostycznego. Musi pasować do Państwa interfejsu lub kabla diagnostycznego.Złącze od strony interfejsu
16-pinowe OBD2
Wtyk po stronie pojazdu, silnika lub maszyny. Musi pasować do gniazda diagnostycznego lub podzespołu.Złącze od strony pojazdu
4-pinowe OBD
Długość kabla. Dłuższy kabel zapewnia większą swobodę pracy.Długość kabla
28 do 30 cm

Funkcje diagnostyczne

Informacja, czy kody błędów można nie tylko odczytywać, ale także kasować. W niektórych systemach możliwy jest tylko odczyt.Kasowanie kodów błędów
Informacja, czy można podglądać bieżące wartości z czujników podczas pracy pojazdu. Przydatne przy wykrywaniu usterek.Podgląd wartości na żywo

Zastosowanie

Zestaw kabli Jaltest, w którego skład wchodzi ten kabel. Jeśli już posiadają Państwo ten zestaw, mogą Państwo mieć już ten kabel.Element zestawu kabli
Zestaw kabli AGV
Numer referencyjny
JDC516A

Pozostałe parametry

Zastosowanie
Ciągniki Landini wyposażone w 4-pinowe złącze diagnostyczne
Jednostki sterujące
ECM 1100C (silnik), TRANS Sauer Danfoss (transmisja), Cluster (tablica przyrządów)
Część zestawu kabli
Zestaw kabli AGV (70002003)
Wymagane do użytkowania
Jaltest Link V8.1 lub V9 z licencją na Jaltest AGV
