Jaltest  |  SKU: JDC563

Jaltest (JDC563) | Liebherr RJ45 | Kabel adapter RJ45 – RJ45 | Maszyny budowlane i robocze

€84,95 z VAT
€70,21 bez VAT

Gwarancja bezpośrednio od AsTools

Sami obsługujemy sprawy gwarancyjne szybko i bez pośrednictwa producenta. Dzięki naszemu własnemu magazynowi części zamiennych i wiedzy technicznej możemy Ci zazwyczaj udzielić pomocy od razu. Tylko w wyjątkowych przypadkach wysyłamy produkt do dostawcy.

2 lata gwarancji na wszystkie produkty

Wszystkie nasze produkty są dostarczane z 2-letnią gwarancją fabryczną. Gwarantuje to długotrwałą jakość i serwis.

Łatwy zwrot

Zwrot można łatwo złożyć za pośrednictwem swojego konta. Wyślemy Ci etykietę zwrotną na e-mail. Koszty zwrotu pokrywasz sam.

Profesjonalna obsługa klienta

Nasi eksperci gotowi Ci szybko i fachowo pomóc, zarówno online, jak i w naszym stacjonarnym sklepie. Pytania? Zapraszamy do kontaktu!

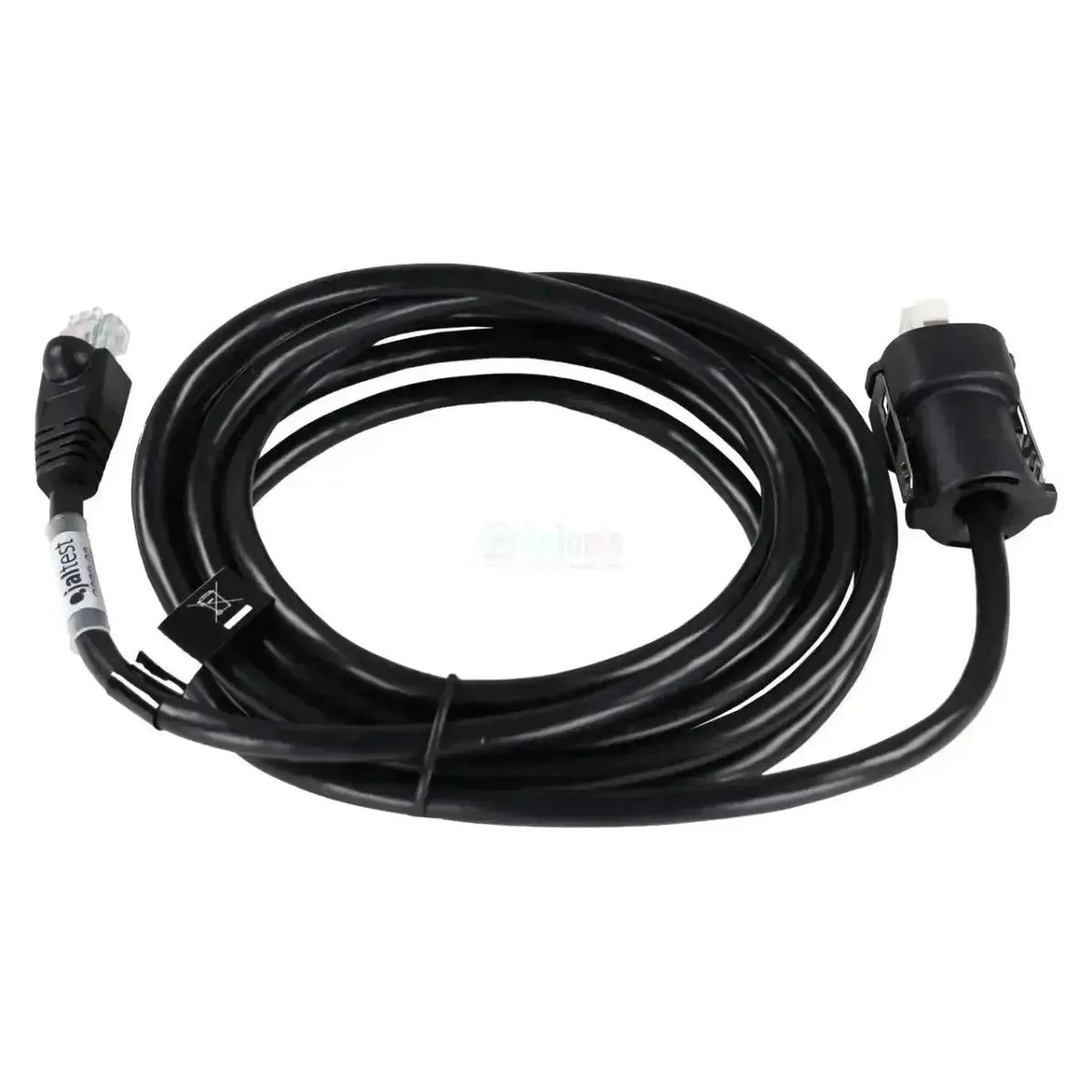

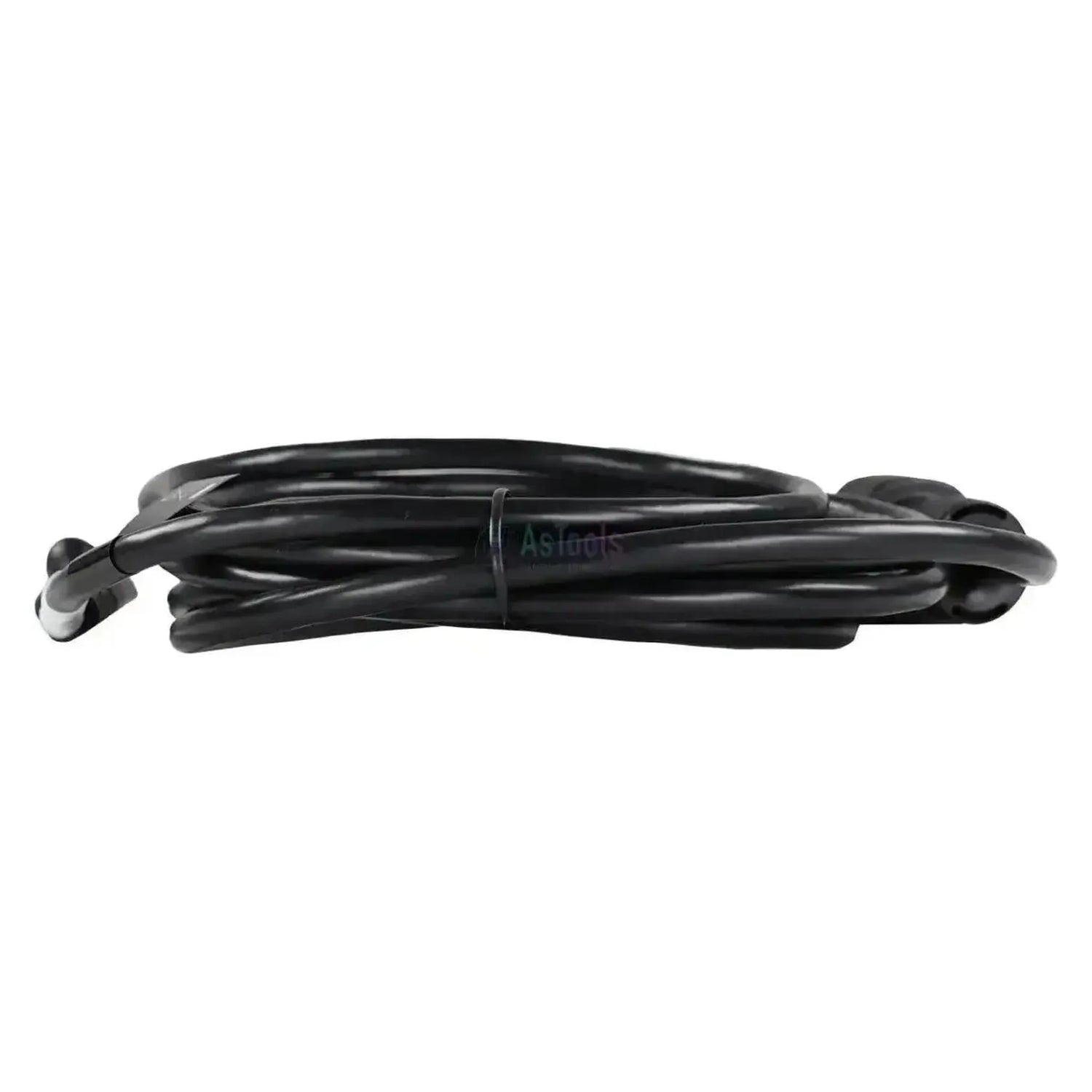

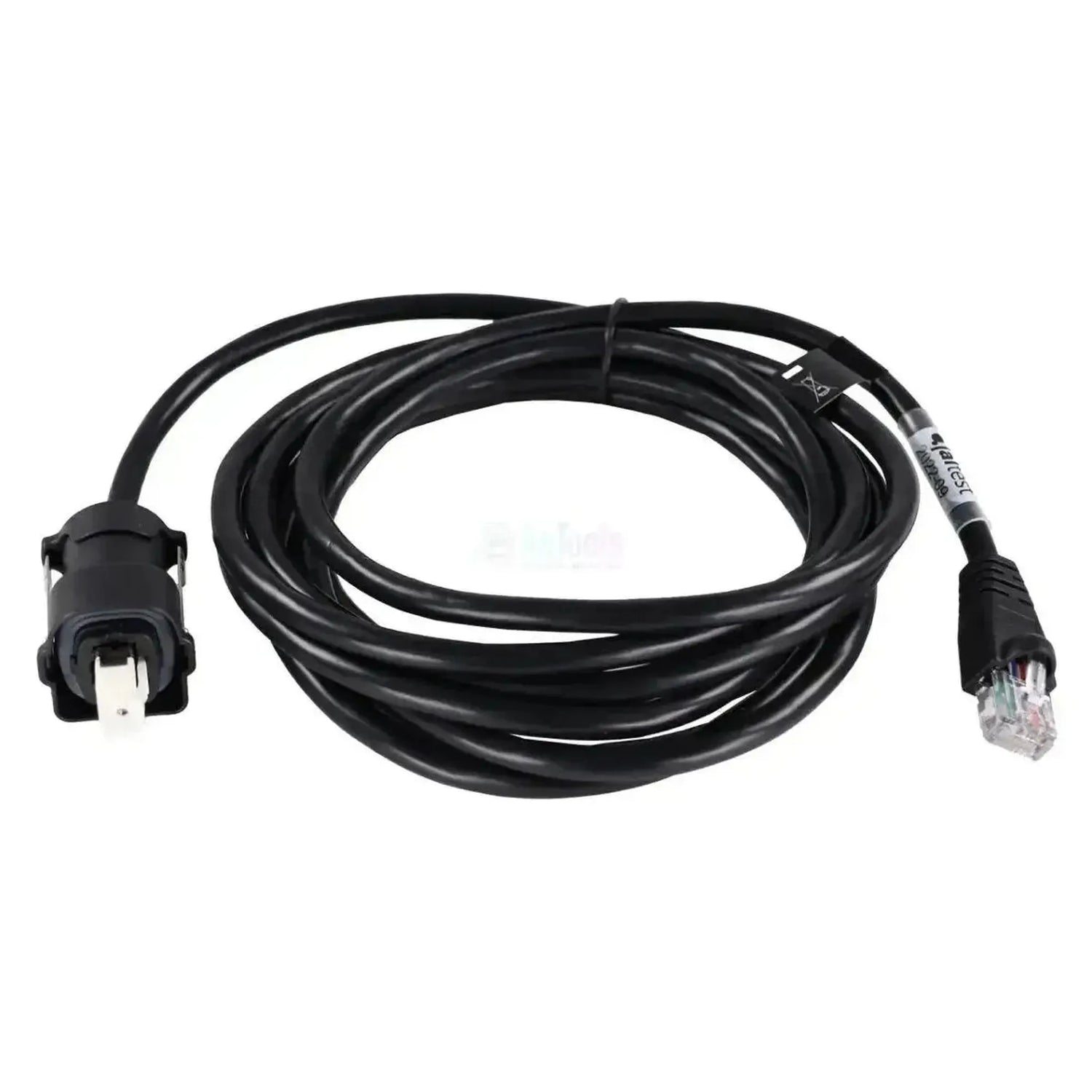

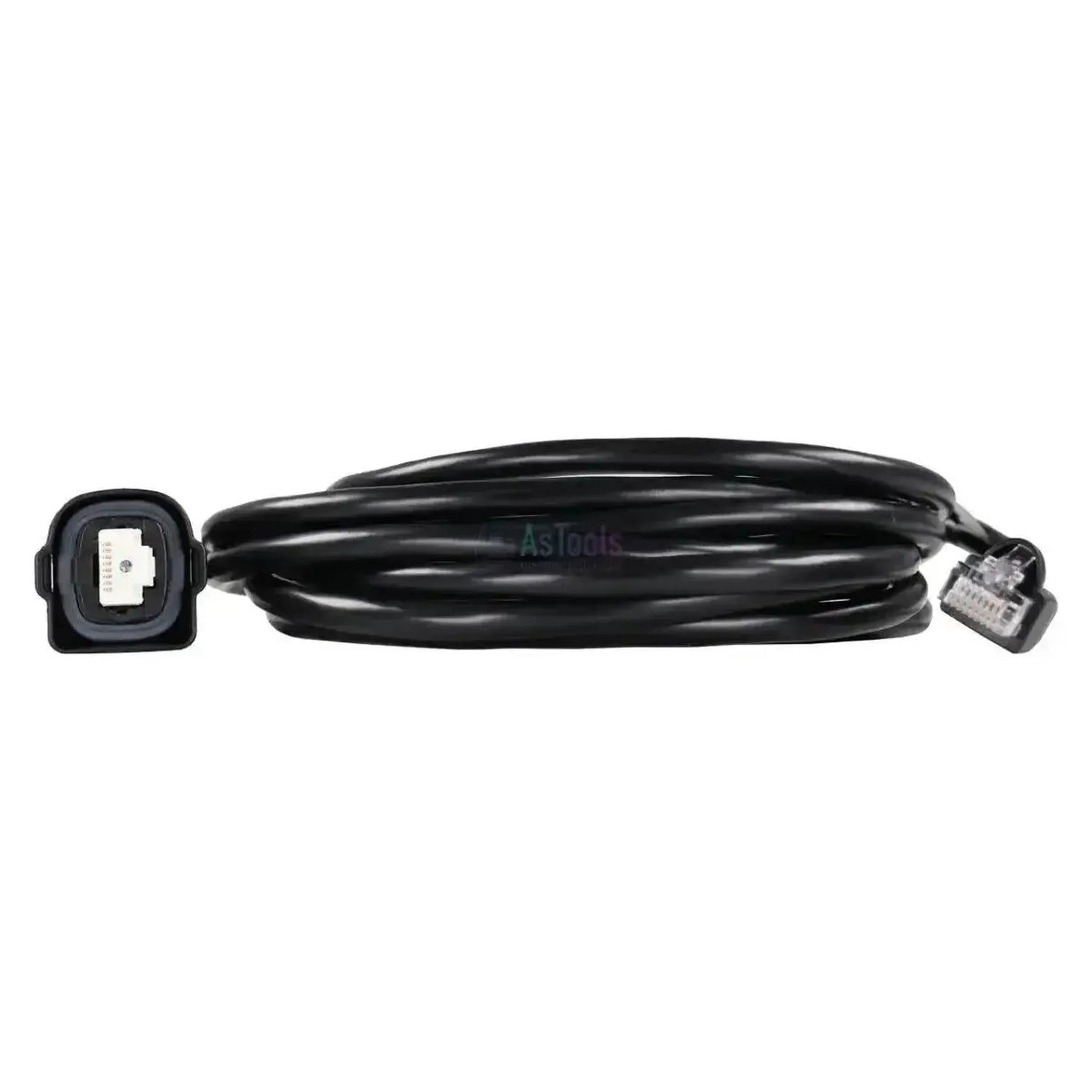

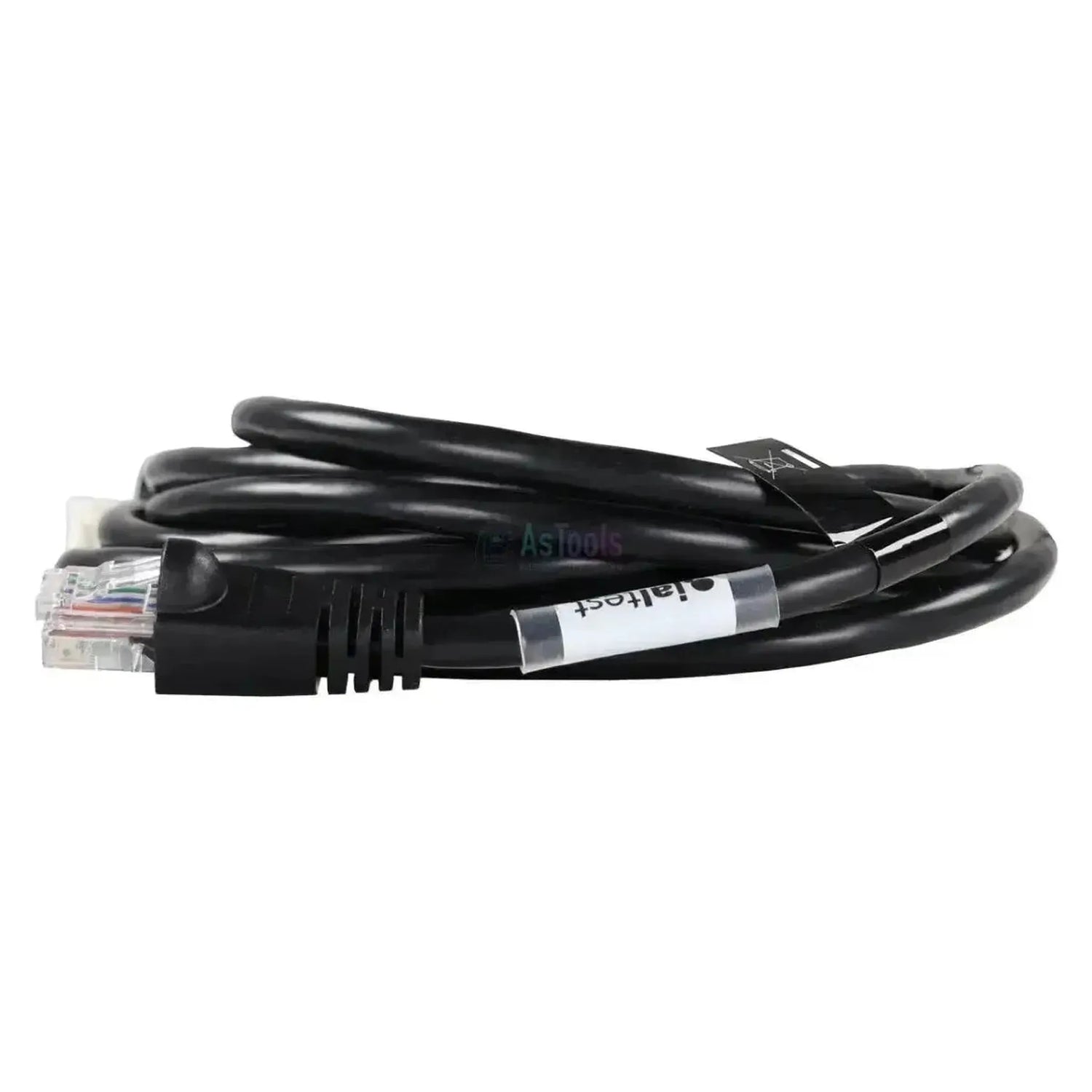

Jaltest JDC563 to kabel diagnostyczny ethernet, za pomocą którego podłączysz złącze sieciowe RJ45 maszyn Liebherr do zestawu diagnostycznego Jaltest. Kabel ma długość 302 cm. Po stronie maszyny wtyk RJ45 znajduje się w uszczelnionej obudowie z gumowym pierścieniem uszczelniającym i metalową klamrą blokującą; po stronie interfejsu znajduje się zwykły wtyk RJ45 w przezroczystej obudowie. Osłona kabla jest nadrukowana oznaczeniami EN 50288 i TIA/EIA.

Kabel przeznaczony jest do maszyn, których systemy komunikują się przez ethernet, zamiast przez klasyczną szeregową linię diagnostyczną. Dzięki temu oprogramowanie Jaltest uzyskuje dostęp do sterowników za tym złączem sieciowym, przy wyższej prędkości transmisji danych. Dostępne systemy różnią się w zależności od maszyny, systemu i roku produkcji. Kabel objęty jest zakresem Jaltest OHW (Off-Highway machines).

ZALETY

✔Dostęp do systemów Liebherr z komunikacją ethernetową.

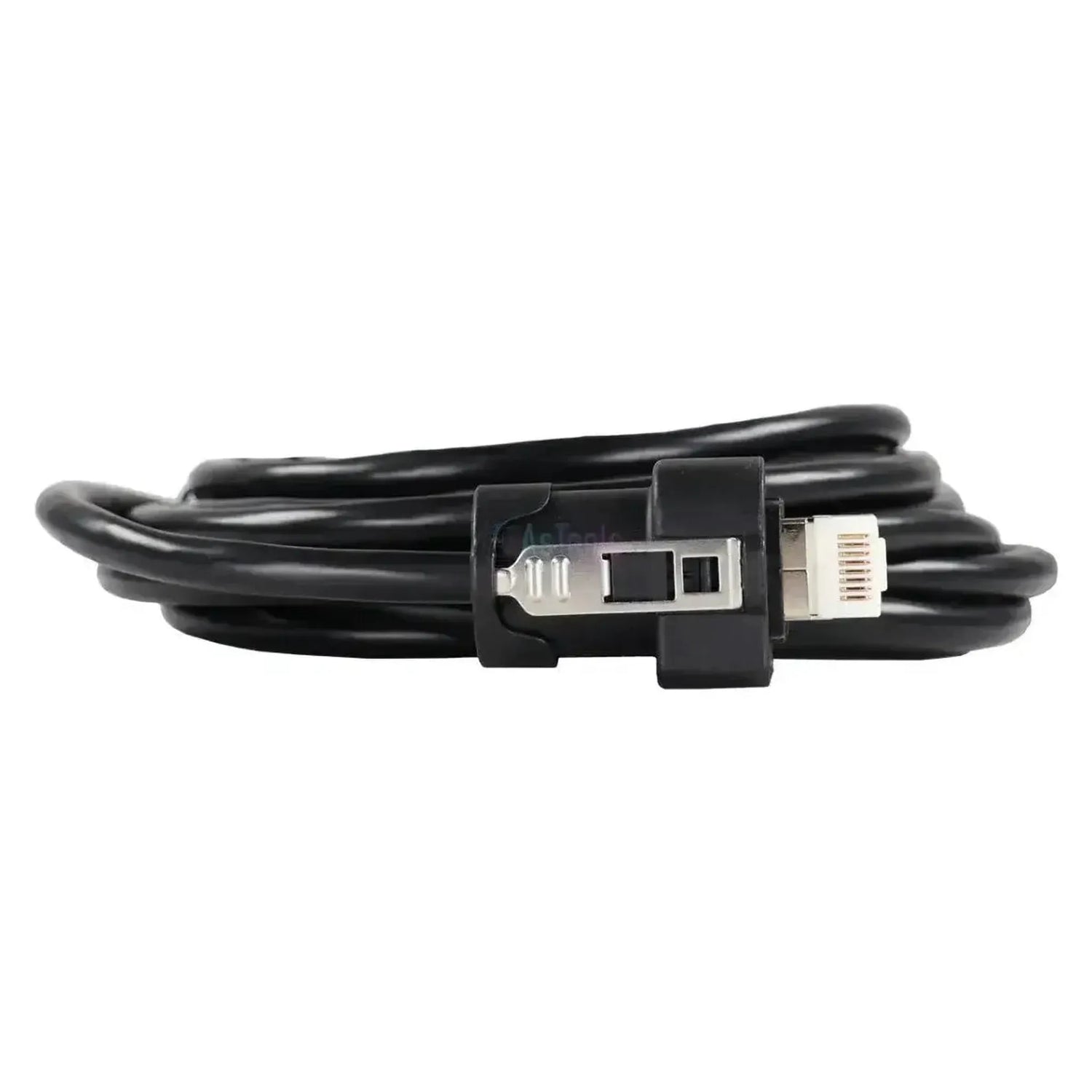

✔Uszczelniony wtyk RJ45 z pierścieniem uszczelniającym i metalową klamrą blokującą jest pewnie i szczelnie osadzony w złączu maszyny.
✔Długość 302 cm zapewnia dużą swobodę pracy: zestaw diagnostyczny nie musi stać obok złącza.
✔Zapewnia dostęp do kodów błędów, danych na żywo, testów elementów wykonawczych oraz dostępnych procedur serwisowych i kalibracyjnych.

UWAGI

✕Wyłącznie do maszyn Liebherr z diagnostycznym złączem RJ45; maszyny z klasycznym wtykiem diagnostycznym wymagają innego kabla.
✕Zwykły kabel sieciowy nie jest zamiennikiem: okablowanie może się różnić, a wtyk nie pasuje do uszczelnionej obudowy.
✕Dostępne funkcje różnią się w zależności od maszyny, systemu i roku produkcji.
✕Druga kabel ethernetowy w asortymencie, JDC213E1, ma inną stronę maszynową i nie zastępuje tej wersji.

Zastosowania i funkcje

Dzięki temu połączeniu, za pomocą oprogramowania Jaltest, uzyskasz dostęp do systemów maszyny komunikujących się przez ethernet. Uszczelniony wtyk RJ45 podłącza się do maszyny, a zwykły wtyk RJ45 do zestawu diagnostycznego.

Sterowniki, do których można uzyskać dostęp

  • Systemy ethernetowe: za złączem RJ45.
  • Według maszyny: w zależności od systemu i roku produkcji.
  • Zakres: zgodnie z licencją i wersją oprogramowania.

Co można zrobić

  • Kody błędów: odczyt i kasowanie, z opisem OE.
  • Dane na żywo: wartości pomiarowe w czasie rzeczywistym.
  • Testy elementów wykonawczych: ukierunkowane sterowanie komponentami.
  • Serwis i kalibracja: zgodnie z zakresem.

Sposób użycia

  1. Znajdź złącze: zlokalizuj uszczelnione gniazdo RJ45 w maszynie.
  2. Podłączenie: włóż uszczelniony wtyk i zablokuj.
  3. Połącz zestaw: zwykły wtyk RJ45 do zestawu diagnostycznego.
  4. Włącz zapłon: włącz zapłon bez uruchamiania silnika.
  5. Odczyt: wybierz Liebherr, maszynę i system.

Kompatybilne pojazdy i zastosowania

Decydujące jest złącze, a nie model. Kabel przeznaczony jest do maszyn terenowych i budowlanych Liebherr z diagnostycznym złączem RJ45 w uszczelnionej wersji. Obsługiwane modele i systemy zależą od aktywnej licencji Jaltest oraz wersji oprogramowania.

Liebherr:

  • Maszyny terenowe i budowlane: z diagnostycznym złączem RJ45.
  • Systemy: z komunikacją ethernetową zamiast szeregowej linii diagnostycznej.
💡
Warto wiedzieć: złącze RJ45 przypomina zwykły port sieciowy, ale w maszynie znajduje się w uszczelnionej obudowie. Zawsze używaj tego kabla Jaltest; standardowy kabel sieciowy może mieć inne okablowanie i nie pasuje do tej obudowy. Przed zamówieniem sprawdź, jakie złącze znajduje się w Twojej maszynie.

Zawartość opakowania

  • 1x Jaltest (JDC563) | Liebherr RJ45 Netwerk – RJ45 Netwerk Kabel przejściowy | Maszyna terenowa i budowlana

Specyfikacja techniczna

Ogólne

Marka kabla lub adaptera. Zwykle musi odpowiadać marce Państwa urządzenia diagnostycznego.Marka
Jaltest
Rodzaj produktu: pojedynczy kabel przejściowy, adapter bez kabla lub kompletny zestaw.Rodzaj produktu
Kabel przejściowy
Rodzaje pojazdów lub maszyn, w których można stosować kabel. Pozwala to szybko ocenić, czy pasuje do pojazdów trafiających do Państwa warsztatu.Rodzaje pojazdów
  • Maszyna budowlana

Zastosowanie

Marka urządzenia diagnostycznego, z którym współpracuje kabel. Kabel jednej marki zazwyczaj nie pasuje do testera innej marki.Kompatybilne urządzenie diagn.
  • Jaltest
Moduł Jaltest wymagany do korzystania z kabla. Bez właściwej licencji kabel nie będzie działać.Moduł oprogramowania Jaltest
  • OHW maszyny budowlane

Złącza

Wtyk podłączany do gniazda diagnostycznego pojazdu lub maszyny. Musi dokładnie pasować.Złącze od strony pojazdu
RJ45 (ethernet)
Wtyk po stronie urządzenia diagnostycznego lub interfejsu. Najczęściej 16-pinowy wtyk OBD2.Złącze od strony urządzenia
RJ45 (ethernet)

Funkcje diagnostyczne

Możliwość uruchamiania podzespołów w celu sprawdzenia, czy są uszkodzone. Skraca czas szukania usterki.Sterowanie podzespołami

Wymiary i waga

Długość kabla. Dłuższy kabel zapewnia większą swobodę ruchu przy trudno dostępnym gnieździe.Długość kabla
302 cm
Sterowniki
Systemy Liebherr z komunikacją ethernetową
Numer referencyjny
JDC563

Pozostałe parametry

Typ
Kabel diagnostyczny Ethernet
Interfejs
Nie podano; strona RJ45 jest podłączana do przyłącza sieciowego zestawu diagnostycznego
