Jaltest  |  SKU: JDC554A

Jaltest (JDC554A) | Kabel przejściowa Linde 4-pinowe OBD – 16-pinowe OBD2 | Urządzenia podnoszące i załadunkowe

€162,95 z VAT
€134,67 bez VAT

Gwarancja bezpośrednio od AsTools

Sami obsługujemy sprawy gwarancyjne szybko i bez pośrednictwa producenta. Dzięki naszemu własnemu magazynowi części zamiennych i wiedzy technicznej możemy Ci zazwyczaj udzielić pomocy od razu. Tylko w wyjątkowych przypadkach wysyłamy produkt do dostawcy.

2 lata gwarancji na wszystkie produkty

Wszystkie nasze produkty są dostarczane z 2-letnią gwarancją fabryczną. Gwarantuje to długotrwałą jakość i serwis.

Łatwy zwrot

Zwrot można łatwo złożyć za pośrednictwem swojego konta. Wyślemy Ci etykietę zwrotną na e-mail. Koszty zwrotu pokrywasz sam.

Profesjonalna obsługa klienta

Nasi eksperci gotowi Ci szybko i fachowo pomóc, zarówno online, jak i w naszym stacjonarnym sklepie. Pytania? Zapraszamy do kontaktu!

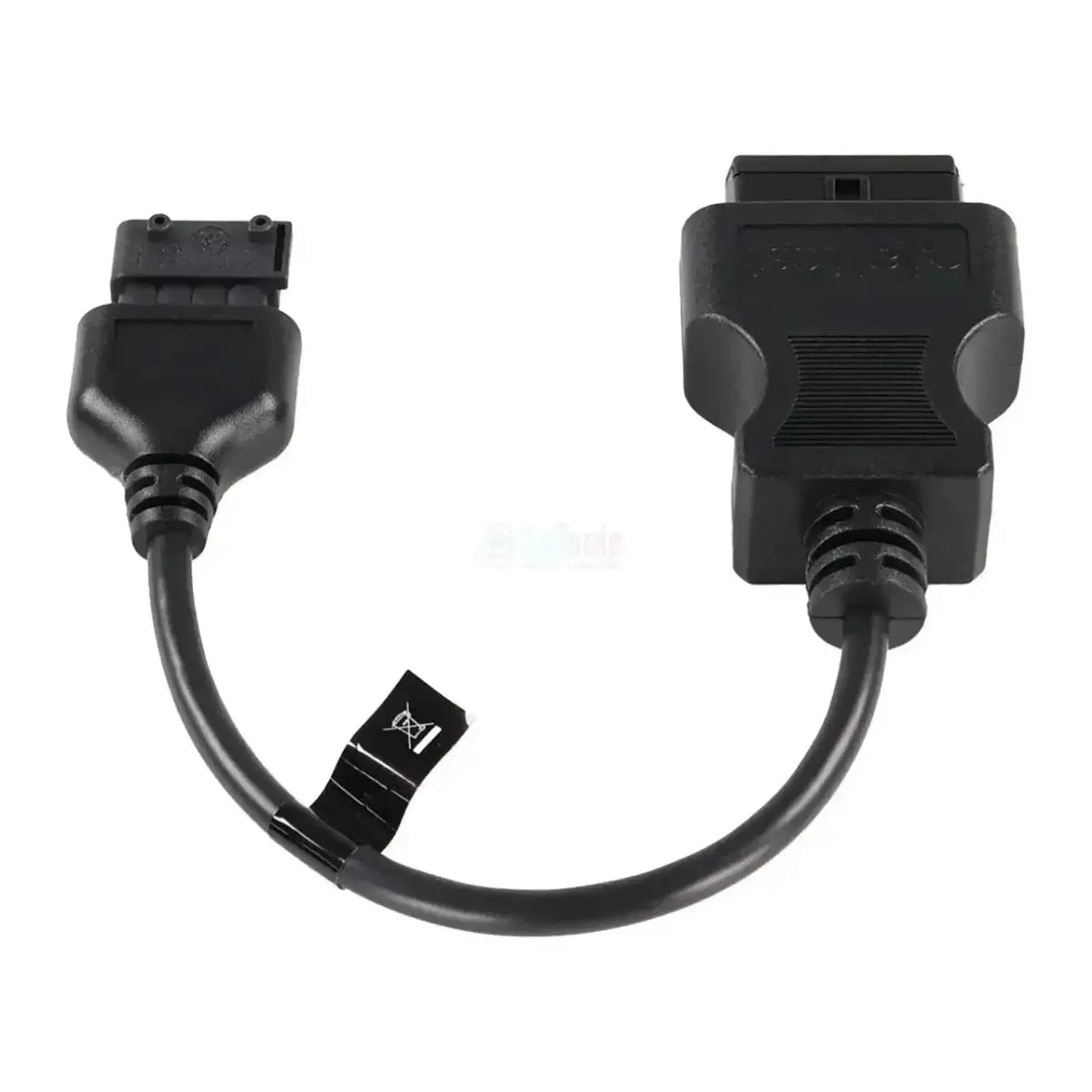

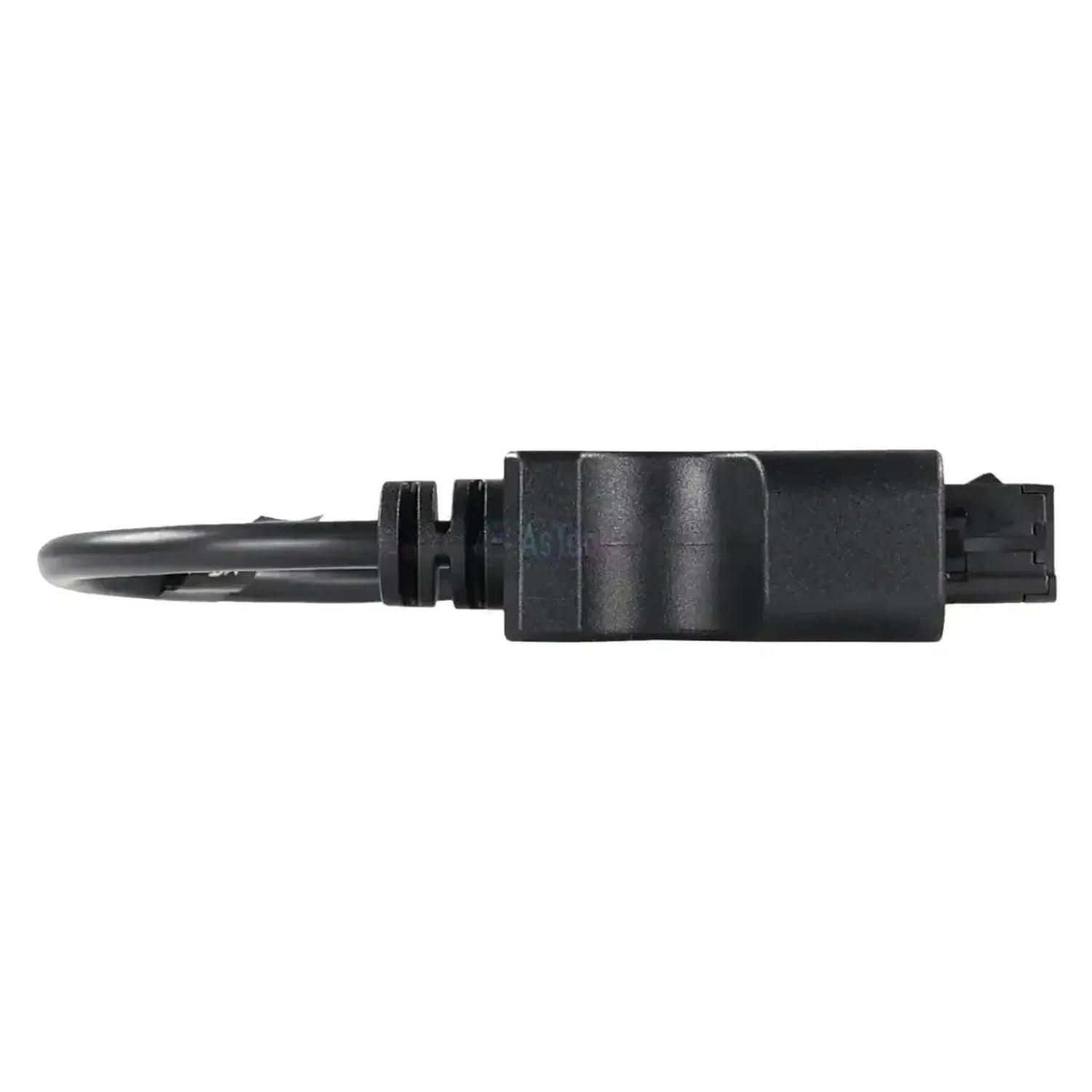

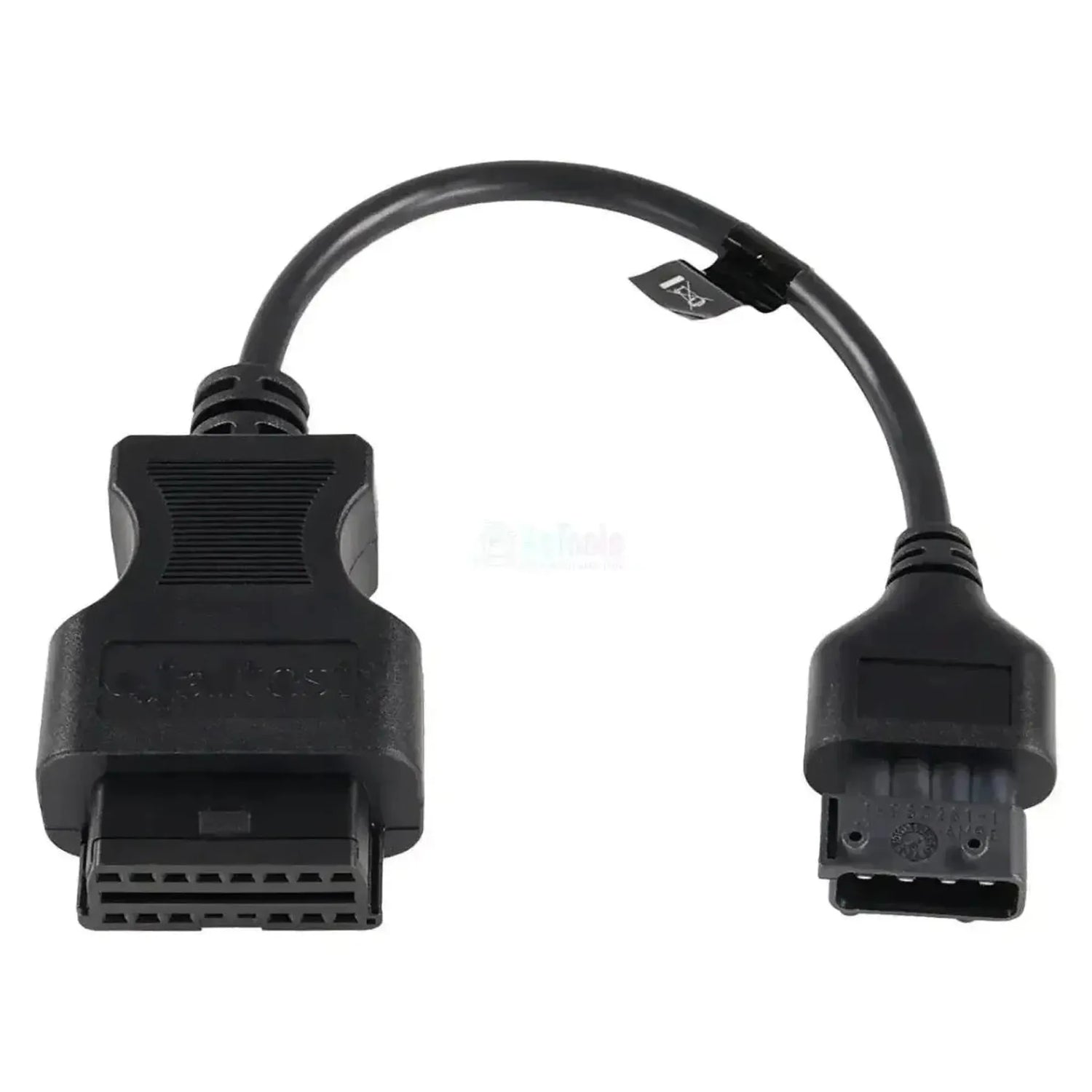

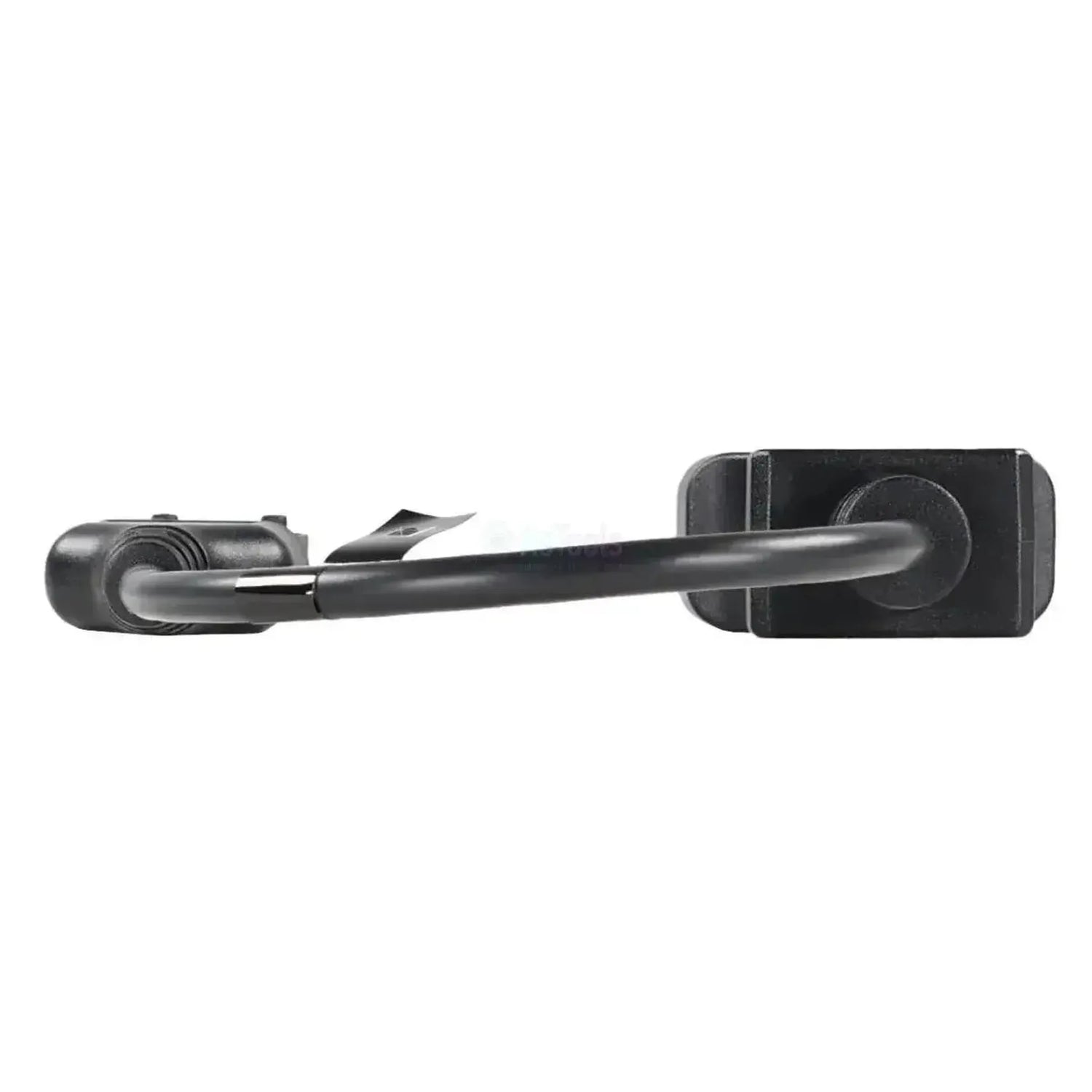

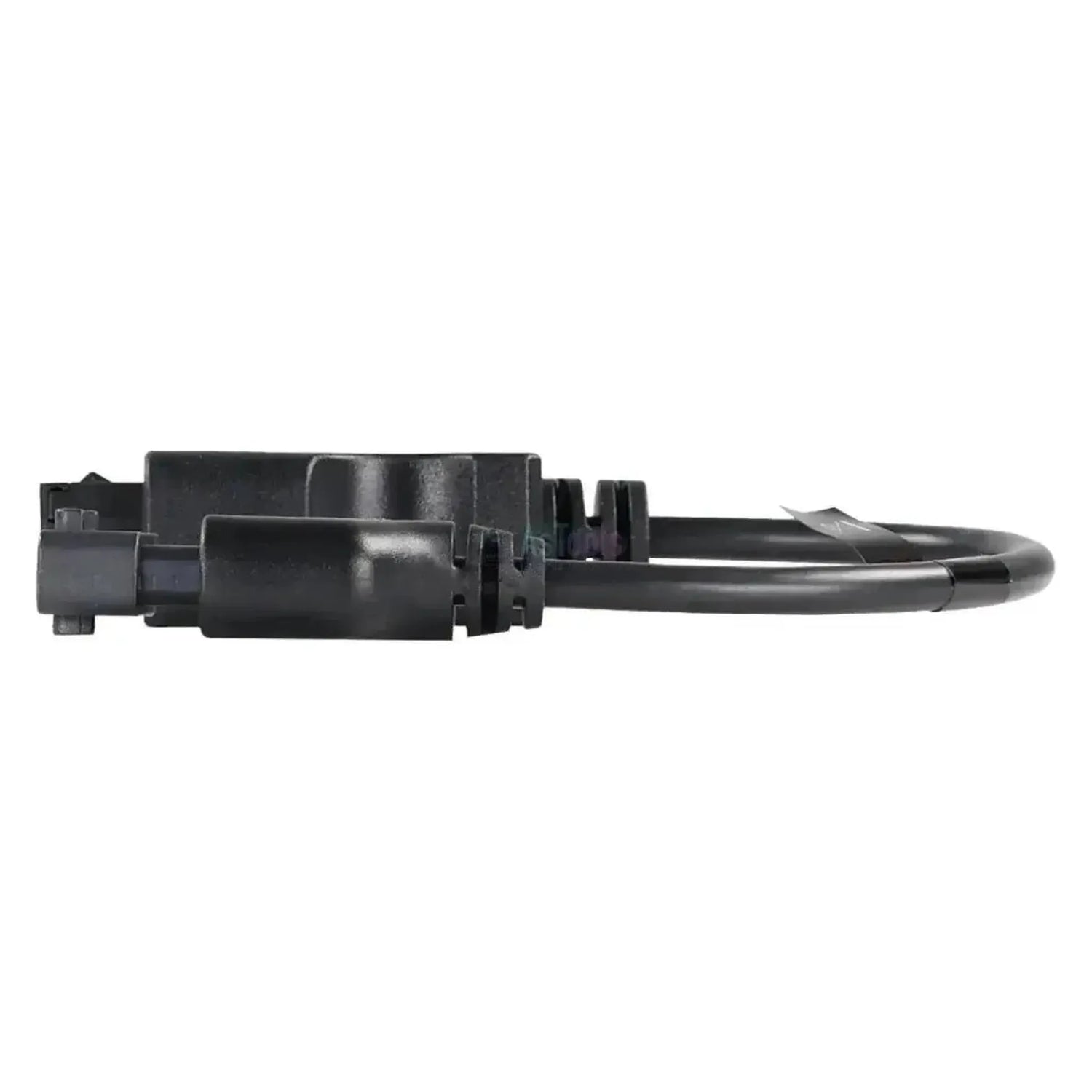

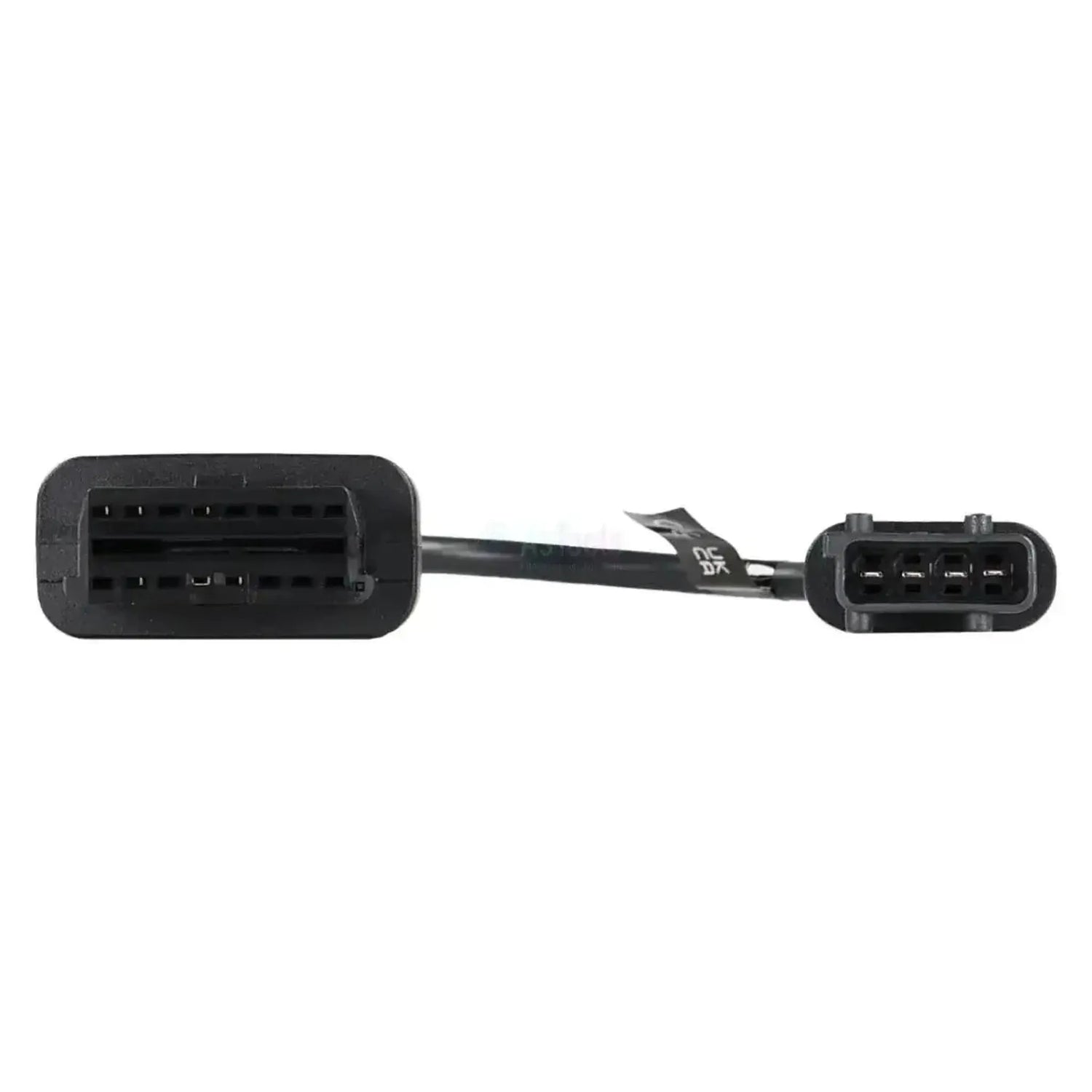

De Jaltest JDC554A verbindt de rechthoekige 4-pins diagnoseaansluiting van Linde-magazijntrucks, stapelaars en pallettrucks met de 16-pins OBD2-ingang van uw Jaltest-diagnosekabel. Aan de machinezijde zit een zwarte rechthoekige connector met vier vlakke contactposities in één rij, een borglip aan de bovenzijde en een rechte snoerinvoer. Het snoer meet 28 tot 30 cm.

Met de kabel aangesloten benadert de Jaltest-software de regeleenheden achter deze aansluiting. Op het lichtere magazijnmaterieel is dat de vermogensmodule LAC van de elektrische rij- en hefaandrijving; op de stapelaars komt het display LID erbij. U leest er foutcodes, meetwaarden en onderhoudsgegevens uit. De kabel werkt met de Jaltest Link V8.1 en V9 en valt onder de module Jaltest MHE.

PLUSPUNTEN

✔Bereikt de vermogensmodule LAC, de regeleenheid van de elektrische rij- en hefaandrijving, met foutcodes, meetwaarden en onderhoudsgegevens.
✔Op de stapelaars komt daar het display LID bij, met de onderhoudsgegevens van de truck.
✔Werkt met zowel de Jaltest Link V8.1 als de Link V9, dus ook na een overstap op de nieuwere interface.
✔Dezelfde aansluiting zit op T-pallettrucks, L-stapelaars, N-orderpickers, D-dubbelstapelaars en R-reachtrucks.

AANDACHTSPUNTEN

✕Een uitgebreid CAN-netwerk zoals op de Linde-vorkheftrucks ligt er niet achter; de dekking blijft bij de LAC en, op stapelaars, het display LID.
✕Jaltest biedt voor deze regeleenheden geen aanvullende acties of kalibratieprocedures.
✕Alleen voor de rechthoekige 4-pins aansluiting; de ronde 7-pins Linde-stekker hoort bij JDC552A en de ronde 7+7-pins uitvoering bij JDC571.9.
✕Met 28 tot 30 cm is het snoer kort, dus u werkt dicht op de truck.

Toepassingen en functionaliteiten

De kabel is bedoeld voor werkplaatsen en servicemonteurs die Linde-magazijnmaterieel met de Jaltest Link uitlezen. Welke regeleenheden aanwezig zijn, verschilt per serie. Op de pallettrucks en reachtrucks staat alleen de vermogensmodule LAC in de dekking, op de stapelaars komt het display LID erbij.

Regeleenheden die u kunt benaderen

  • LAC: Vermogensmodule rij- en hefaandrijving.
  • LID: Display, op de stapelaars.

Wat u kunt doen

  • Foutcodes: Lezen en wissen per regeleenheid.
  • Meetwaarden: In cijfers en grafiek bekijken.
  • Onderhoud: Intervallen en servicerapport.

Zo gebruikt u hem

  1. Stekker zoeken: Zoek de 4-pins aansluiting onder de kap.
  2. Aansluiten: Steek de JDC554A in de aansluiting.
  3. Link koppelen: Sluit de OBD2-kant aan op de diagnosekabel.
  4. Contact aan: Zet het contact van de truck aan.
  5. Uitlezen: Kies Linde en de serie in Jaltest MHE.

Compatibele voertuigen en toepassingen

Bepalend is de stekker, niet het model. De kabel past op elke Linde-magazijntruck, stapelaar of pallettruck met de rechthoekige 4-pins diagnoseaansluiting onder de kap. Hieronder staan de series in de Jaltest MHE-dekking. Het verschil met de ronde stekkers van de Linde-vorkheftrucks ziet u met het blote oog.

Linde:

  • 1152 / 1151 / 1153 / 1154-serie: T16 - T25 elektrische pallettrucks.
  • 141 / 144 / 360-serie: T16 - T30 pallettrucks.
  • 1170 / 1172 / 1173 / 1174-serie: L06 - L20 stapelaars.
  • 131 / 139 / 372 / 379-serie: L10 - L16 stapelaars en T20 - T30.
  • 132 / 149 / 1159-serie: N20 - N25 orderpickers.
  • 1160 / 1163 / 1164-serie: D06 - D12 dubbelstapelaars.
  • 113 / 115 / 116 / 1120-serie: R10 - R25 reachtrucks.
  • 1111-serie: N20 orderpicker.
💡
Goed om te weten: De rechthoekige 4-pins aansluiting zit onder de kap en is duidelijk kleiner en vlakker dan de ronde Linde-stekkers van de vorkheftrucks. Controleer dat aan de truck zelf voordat u bestelt.

Verpakkingsinhoud

  • 1x Jaltest (JDC554A) | Linde 4-pins OBD - 16-pins OBD2 Verloopkabel | Hef- en Hijswerktuigen

Specyfikacja techniczna

Ogólne

Producent kabla. Kable Jaltest współpracują ze sprzętem diagnostycznym Jaltest.Marka
Jaltest (Cojali)
Rodzaj kabla. Kabel diagnostyczny łączy się z gniazdem diagnostycznym, kabel pomiarowy służy do pomiaru osobnego podzespołu.Rodzaj kabla
Kabel przejściowy
Pakiet oprogramowania Jaltest, do którego należy kabel. Do jego użycia potrzebna jest licencja na ten moduł.Moduł oprogramowania Jaltest
  • MHE transport wewnętrzny
Rodzaje pojazdów lub maszyn, do których przeznaczony jest kabel. Pozwala szybko ocenić, czy pasuje do pojazdów w Państwa warsztacie.Rodzaje pojazdów
  • Urządzenie dźwigowe

Złącza

Wersja interfejsu diagnostycznego Jaltest Link, z którą współpracuje kabel. Nie każdy kabel pasuje do każdej wersji.Kompatybilny Jaltest Link
  • Jaltest Link V8.1
  • Jaltest Link V9
Wtyk po stronie urządzenia diagnostycznego. Musi pasować do Państwa interfejsu lub kabla diagnostycznego.Złącze od strony interfejsu
16-pinowe OBD2
Wtyk po stronie pojazdu, silnika lub maszyny. Musi pasować do gniazda diagnostycznego lub podzespołu.Złącze od strony pojazdu
4-pinowe OBD
Długość kabla. Dłuższy kabel zapewnia większą swobodę pracy.Długość kabla
28 do 30 cm

Funkcje diagnostyczne

Informacja, czy kody błędów można nie tylko odczytywać, ale także kasować. W niektórych systemach możliwy jest tylko odczyt.Kasowanie kodów błędów
Informacja, czy można podglądać bieżące wartości z czujników podczas pracy pojazdu. Przydatne przy wykrywaniu usterek.Podgląd wartości na żywo
Informacja, czy można sprawdzić termin kolejnego przeglądu. Przydatne przy planowaniu serwisu.Podgląd danych serwisowych
Informacja, czy dostępne są dodatkowe procedury Jaltest dla danego sterownika, takie jak testy lub procedury adaptacji.Dodatkowe procedury

Zastosowanie

Numer referencyjny
JDC554A
Jednostki sterujące
LAC (moduł mocy) i LID (wyświetlacz, w wózkach unoszących)

Pozostałe parametry

Toepassing
Linde magazijntrucks, stapelaars en pallettrucks
Jaltest-module
Jaltest MHE (intern transport- en hijsmaterieel)
Nodig om te gebruiken
Jaltest Link V8.1 of V9 met licentie voor Jaltest MHE
