Jaltest Marine (Full) Uitleesapparaat

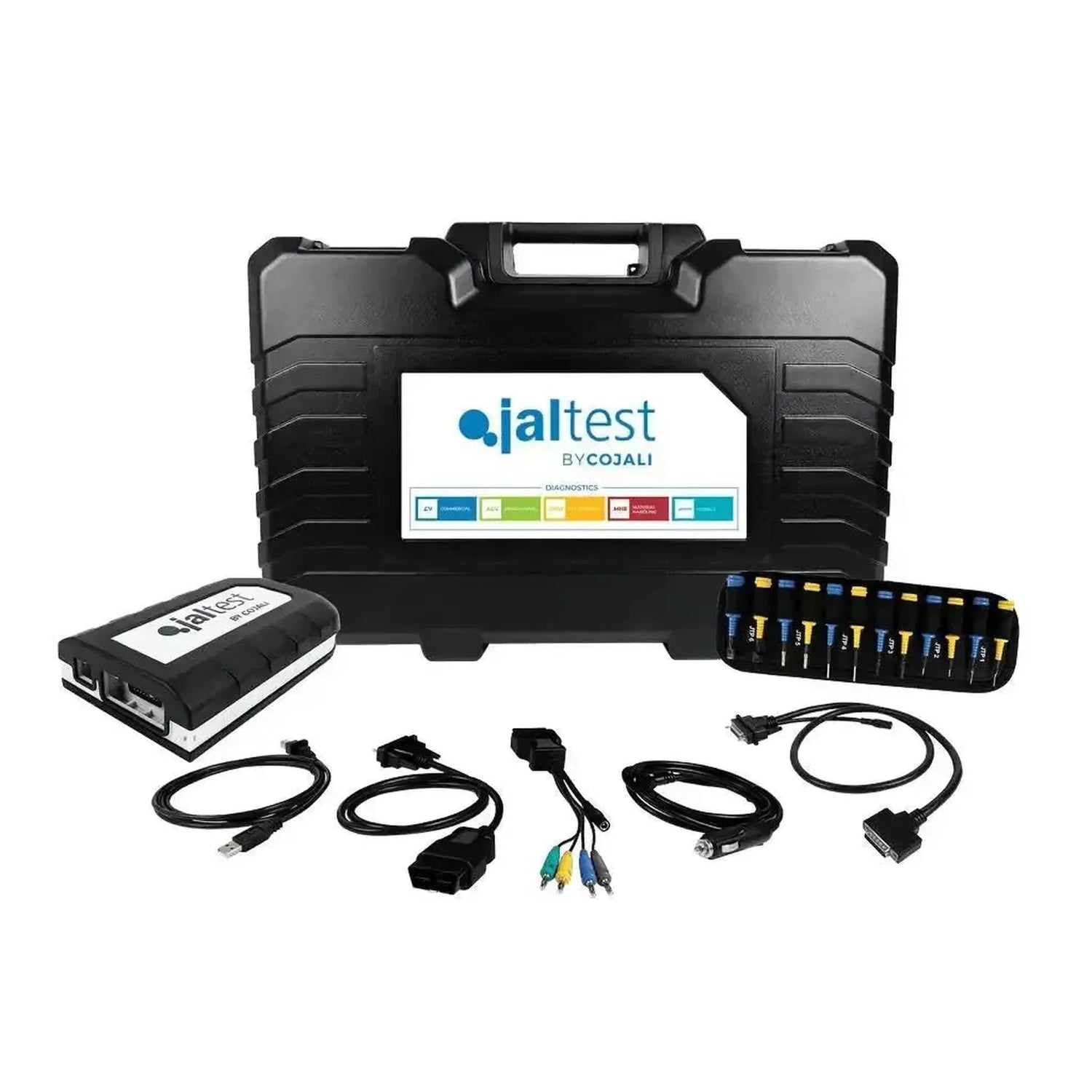

Zawartość opakowania

Walizka zawiera urządzenie umożliwiające nawiązanie połączenia, a także prawa do oprogramowania które Moduł pełny odblokowują. Urządzenie jest takie samo jak w zestawie osobnym 70001053; różnica między czterema Urządzenia diagnostyczne do silników morskich znajdują się w module oprogramowania i nie w zawierająca . Poniżej znajdzie Pan dla każdego elementu opis i odpowiadający mu numer referencyjny.

Urządzenie

• Jaltest Link V9 (70001015): Interfejs diagnostyczny, który podłącza się do gniazda diagnostycznego silnika, z 26-pinowym złączem DB26 do kabla i USB-C do komputera.
• Zestaw multipin Jaltest Marine (70002007): Dwadzieścia multipinów JTP01 do JTP10, każdy w dwóch kolorach, kabel połączeniowy JTP101 i kabel zasilania JDC10AM2 z zaciskami akumulatora. Umożliwia bezpośrednie podłączenie do złącza, dla którego nie istnieje dedykowany kabel diagnostyczny.
• Kabel OBD 16-pinowy (JDC213.9): Standardowy kabel do zwykłego złącza diagnostycznego.
• Kabel USB-C (JDC107.9B): Połączenie między Link a laptopem Państwa.
• Kabel przedłużający 250 cm (JDC100B): Z 26-pinowym złączem DB26, szerokim konektorem na samym Linku. Dwa i pół raza dłuższy niż JDC100 w innych walizkach Jaltest, ponieważ na pokładzie jednostki silnik rzadko znajduje się w zasięgu ręki od miejsca, gdzie stoi laptop.
• Walizka (70003015): Kompaktowe wykonanie, 505 x 381 x 146 mm.

Oprogramowanie

• Oprogramowanie (74502001): Jednorazowy zakup, który odblokowuje moduł Full.
• Aktywacja licencji na dwanaście miesięcy (74502013): Prawo do korzystania przez pierwszy rok.
• INFO Online Marine (29479): Informacje techniczne dotyczące oprogramowania. Zawarte w pakiecie, niedostępne oddzielnie, bezpłatne od 2026 roku.
• Jaltest GRP: Oprogramowanie warsztatowe Cojali dla klientów, jednostek pływających i raportów.

Zestaw Laptop i kable morskie nie jest tutaj zawarty. Zapoznaj się z sekcją Kable i komputer poniżej na tej stronie.

Dla jakich silników i systemów

Jaltest Marine Full obejmuje cztery obszary — silników wewnętrznych z silnikami napędów sterówki i generatorów, Marine Buitenboord (74502004), silników stacjonarnych na pokładzie i , a wszystkie cztery moduły jednocześnie zawarte są w . Obecność marki na liście oznacza, że istnieje pokrycia dostępumodelu i roku produkcji jest w pełni obsługiwany. Podział według kontynenty odnosi się do kraju pochodzenia marki, nie do obecnego właściciela.

Silniki wewnętrzne i generatory

Znane marki poniżej silników wewnętrznych w pokrycia marki Jaltest Marine Full: Caterpillar, Cummins, MAN, Mercury MerCruiser, MTU, Scania, Vetus, Volvo Penta i Yanmar.

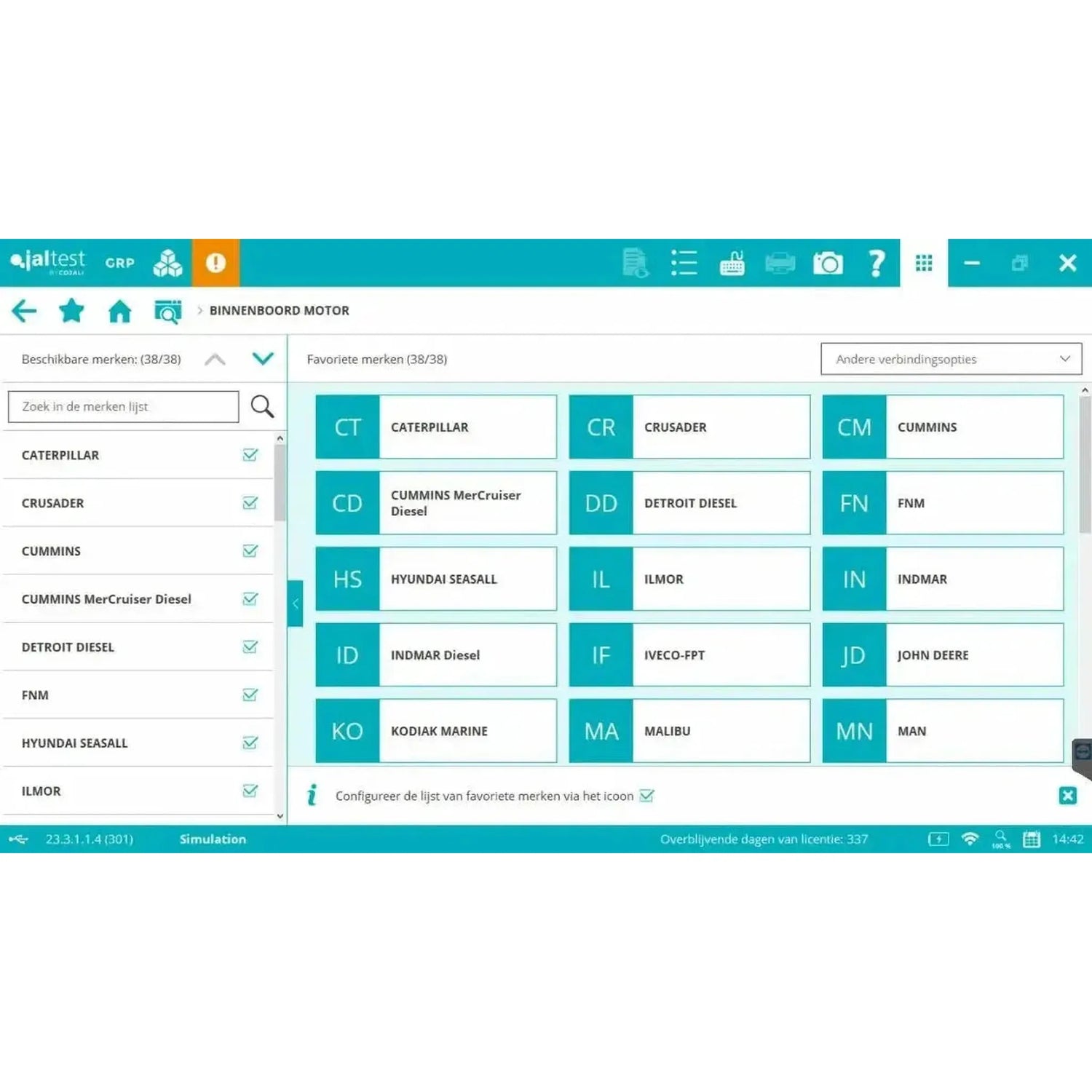

Wszystkie 38 marek silników wewnętrznych, podzielone według kontynentów:

Silniki zaburtowe

Znane marki poniżej Marine Buitenboord (74502004) w pokrycia marki Jaltest Marine Full: Evinrude, Honda, Mercury, Suzuki, Tohatsu i Yamaha.

Wszystkie 15 marek silników zaburtowych, podzielone według kontynentów:

Silniki stacjonarne i generatory

Znane marki poniżej silników stacjonarnych w pokrycia marki Jaltest Marine Full: Caterpillar, Cummins, Deutz, John Deere, Kubota, Perkins, Scania i Yanmar.

Wszystkie 27 marek silników stacjonarnych, podzielone według kontynentów:

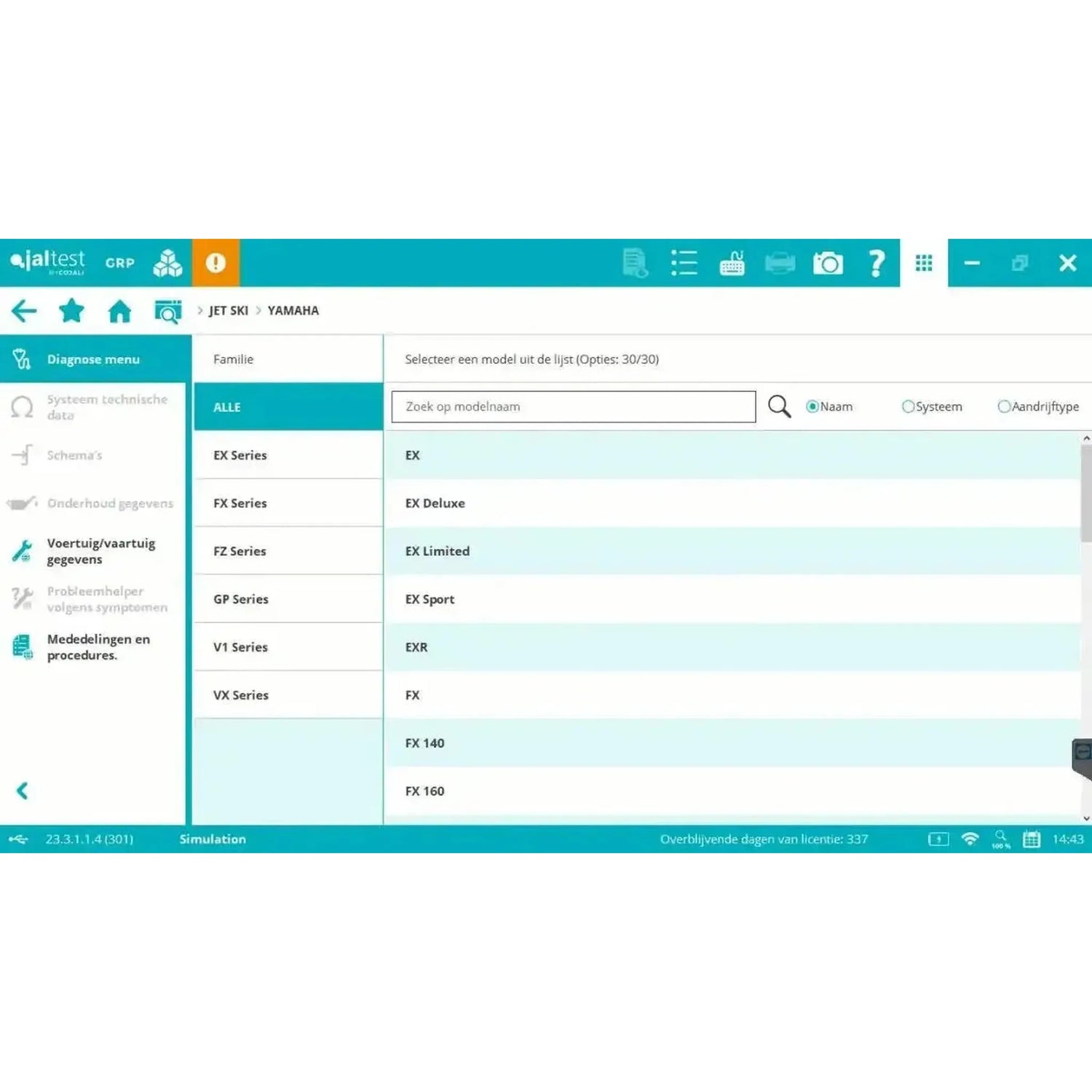

Skutery wodne

Znane marki poniżej , a wszystkie cztery moduły jednocześnie zawarte są w w pokrycia marki Jaltest Marine Full: Honda, Kawasaki, Sea-Doo (BRP) i Yamaha.

Wszystkie 5 marek skuterów wodnych, podzielone według kontynentów:

Europejski jest wliczony Zjednoczone Królestwo, Turcja i Rosja. Chińskie niezależnie od Azjatyckie, do którego należą Japonia, Korea Południowa i Indie. Podział odwołuje się do kraju pochodzenia marki, a nie do obecnego właściciela, a producenci silników otrzymują region swojego kraju.

Systemy pokładowe

• Sterowanie silnikiem: Jednostkę sterującą każdego bloku, od Volvo Penta EDC1 i EDC CP oraz MerCruiser MEFI do Mercury SmartCraft G3, Honda ECM PGM-FI i Kawasaki ECU DFI.
• System paliwowy: Wtrysk, wtryskiwacze, pompa paliwowa i ciśnienie paliwa, wraz z przedmuchaniem po wymianie filtra.
• Post-traktowanie spalin: Filtr cząstek stałych na silnikach wysokoprężnych, z wymuszonym regenerowaniem i resetowaniem wartości sadzenia i popiołu.
• Transmisja, napęd achterowy i sterowanie: Skrzynie elektronicznie sterowane, Volvo Penta IPS z joystickiem i moduły EVC.
• Pochylenie, przechył i przepustnica gazu: Kąt pochylenia, silnik pochylenia i przechyłu oraz czujnik położenia przepustnicy gazu silników zaburtowych.
• Systemy skuterów wodnych: iBR marki Sea-Doo i RiDE firmy Yamaha, moduł multipleksowy MPEM, panel przyrządów INS i system kluczyka D.E.S.S.
• Sieć pokładowa i zestawy pomocnicze: Sieć NMEA 2000 oraz silniki stacjonarne agregatów i zestawów pomocniczych.

Cztery zestawy Marine obok siebie

Cztery Urządzenia diagnostyczne do silników morskich posiadają tę samą walizkę 70001053 i ten sam Jaltest Link V9; różnica polega całkowicie na module oprogramowania. Full jest jedynym zestawem spośród czterech, który obejmuje wszystkie obszary jednocześnie: zawiera pokrycia marki Siłniki wewnętrzne, Siłniki zaburtowe i Skutery wodne razem, i jako jedyny dodaje silników stacjonarnych agregatów i zestawów pomocniczych. Jeśli pracuje Pan na więcej niż jednym z tych obszarów, w tym zestawie nie będzie potrzebna druga licencja.

Co można z tym zrobić

Za pomocą Moduł pełny odczytuje się jednostki sterujące, monitorujesz wartości pomiarowe w czasie rzeczywistym i steruje się komponentami. Ponadto w zestawie znajduje się podręcznik referencyjny zawierający schematy, procedury diagnostyczne i dane konserwacyjne dla systemu, nad którym Państwo pracują.

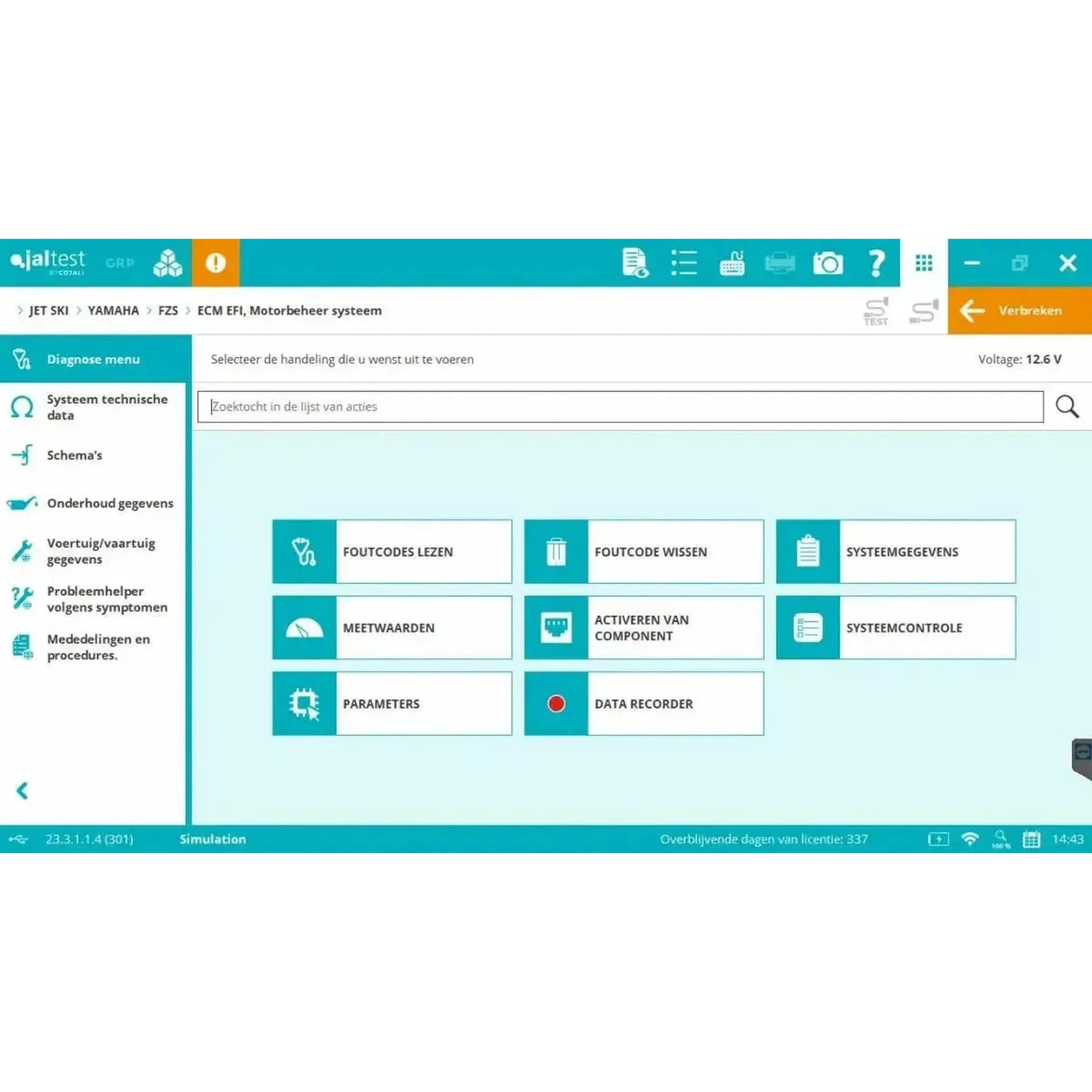

Diagnostyka i serwis

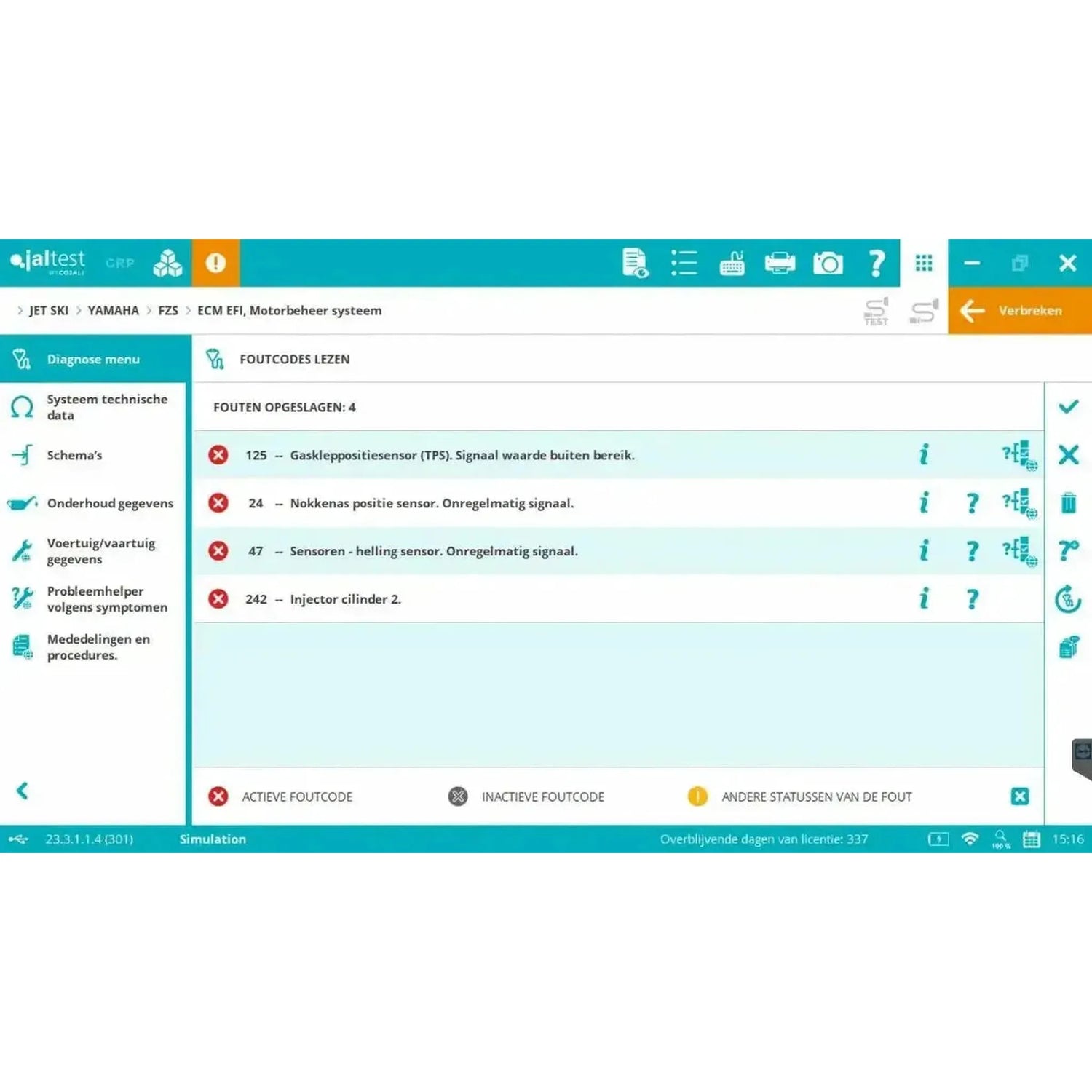

• Odczyt i kasowanie kodów usterek: Pamięć usterek jednostki sterującej, z kodami aktywnymi, nieaktywnymi i trwałymi oraz opisem każdego kodu.
• Wartości pomiarowe: Obroty silnika, ciśnienie turbosprężarki, ciśnienie oleju, ciśnienie paliwa, temperatura płynu chłodzącego, kąt przyścinania i stan systemu hamulcowego oraz wstecznego, wyświetlane w postaci liczb lub wykresu.
• Sterowanie komponentami: Bezpośrednia obsługa wtryskiwaczy, pompy paliwa, zaworów, silnika przyścinania i pochylenia oraz napędu systemów iBR i RiDE.
• Dane ECU: Numer części, numer seryjny, wersja oprogramowania i całkowita liczba godzin pracy jednostki sterującej.
• Serwis i konserwacja: Regeneracja filtra cząstek stałych, kodowanie wtryskiwaczy, wyłączanie cylindrów, spuszczanie powietrza z systemu paliwowego, zarządzanie kluczykami D.E.S.S. i resetowanie liczników serwisowych.
• Kalibracje i procedury adaptacji: Kalibracja i programowanie skrzyni biegów, sterowania joystickiem, czujnika położenia przepustnicy, czujnika przyścinania i pochylenia, czujnika kąta skrętu oraz systemów iBR i RiDE.

Informacje techniczne, w tym

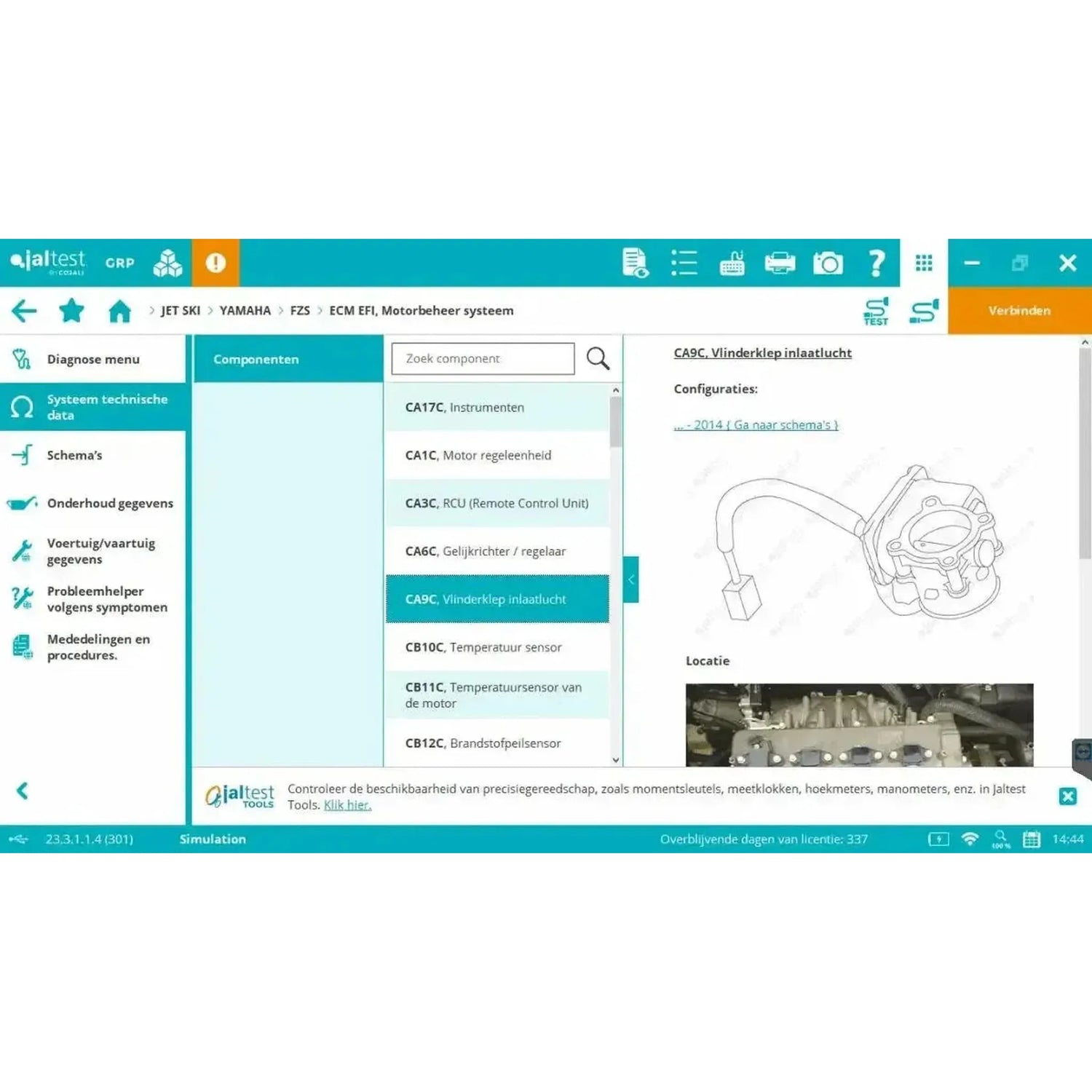

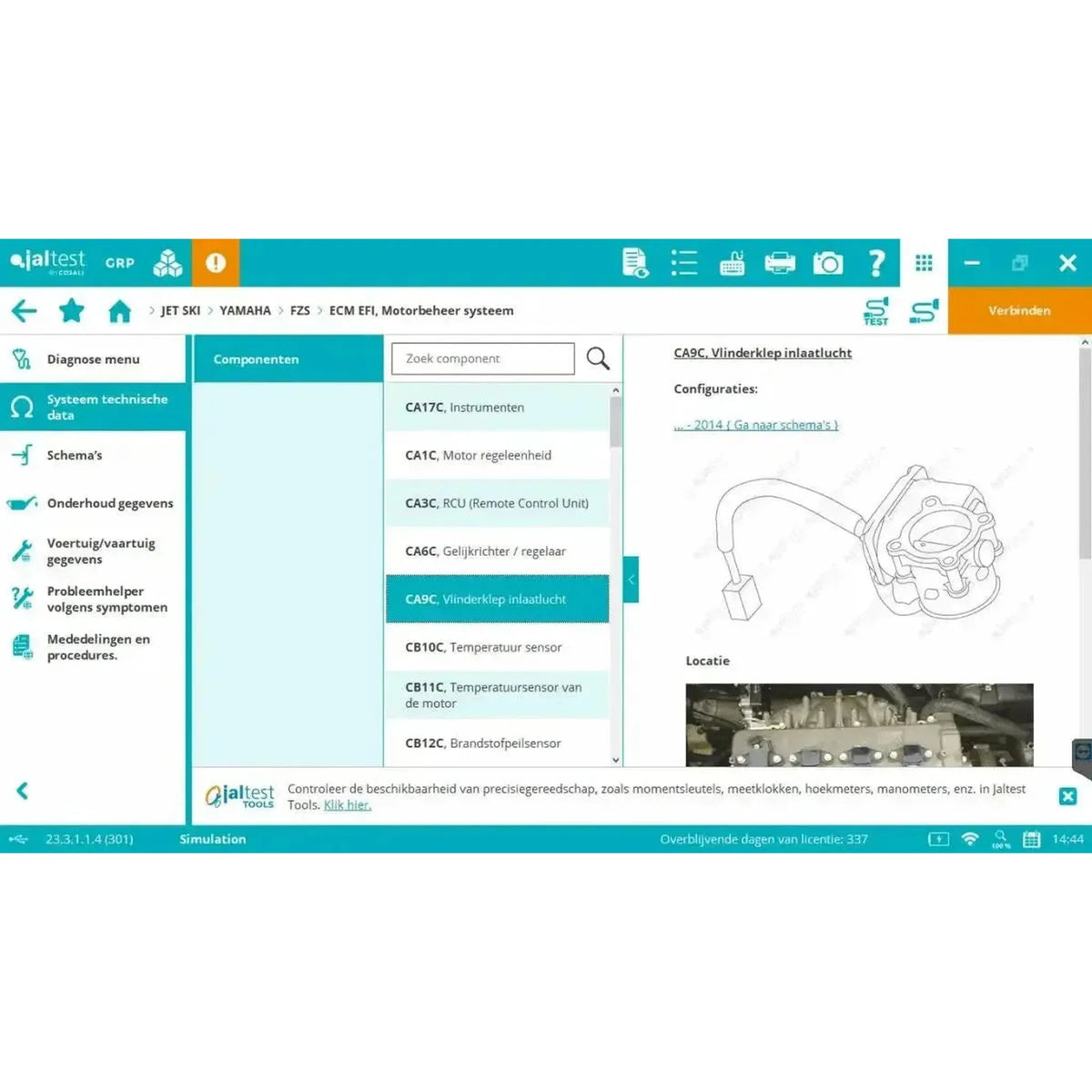

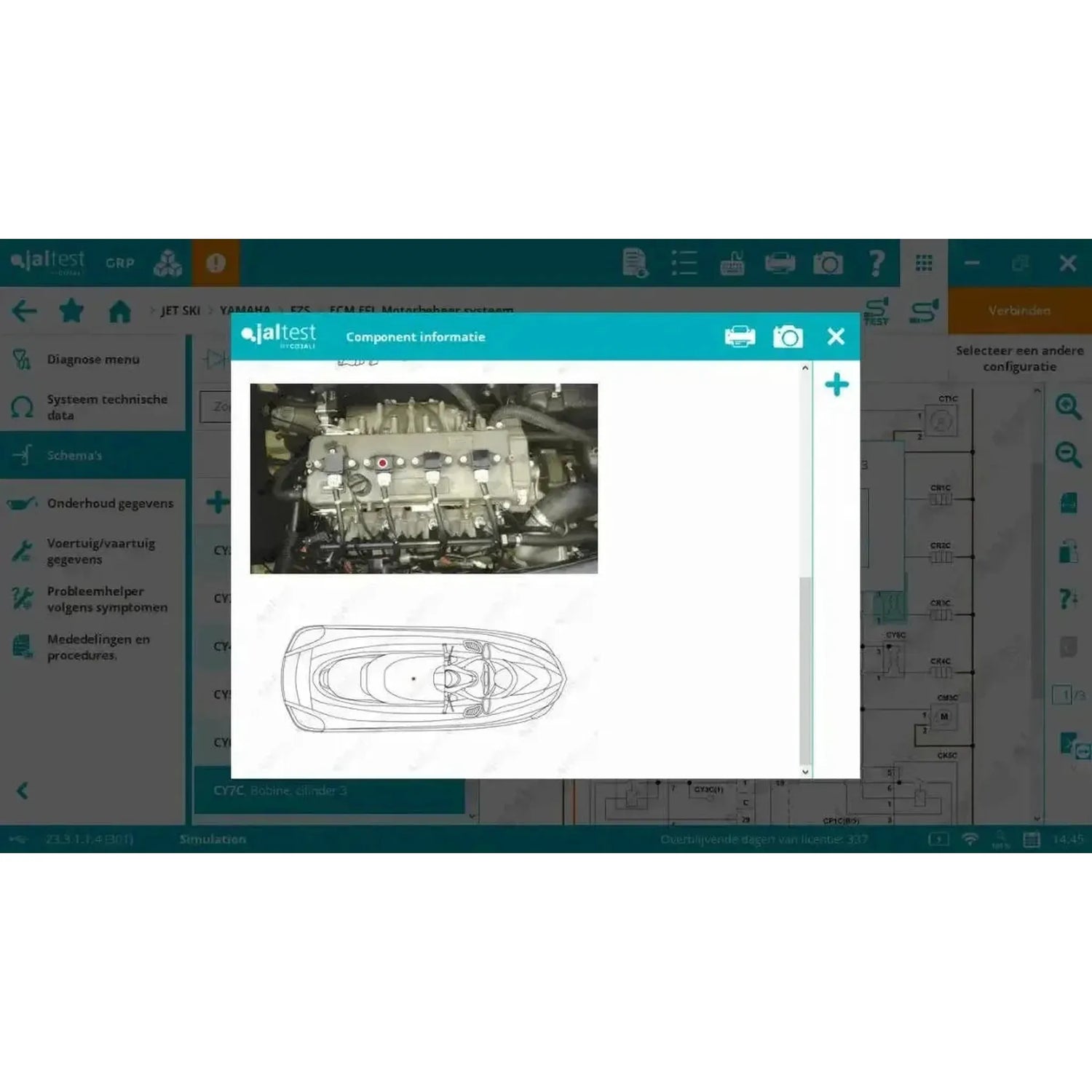

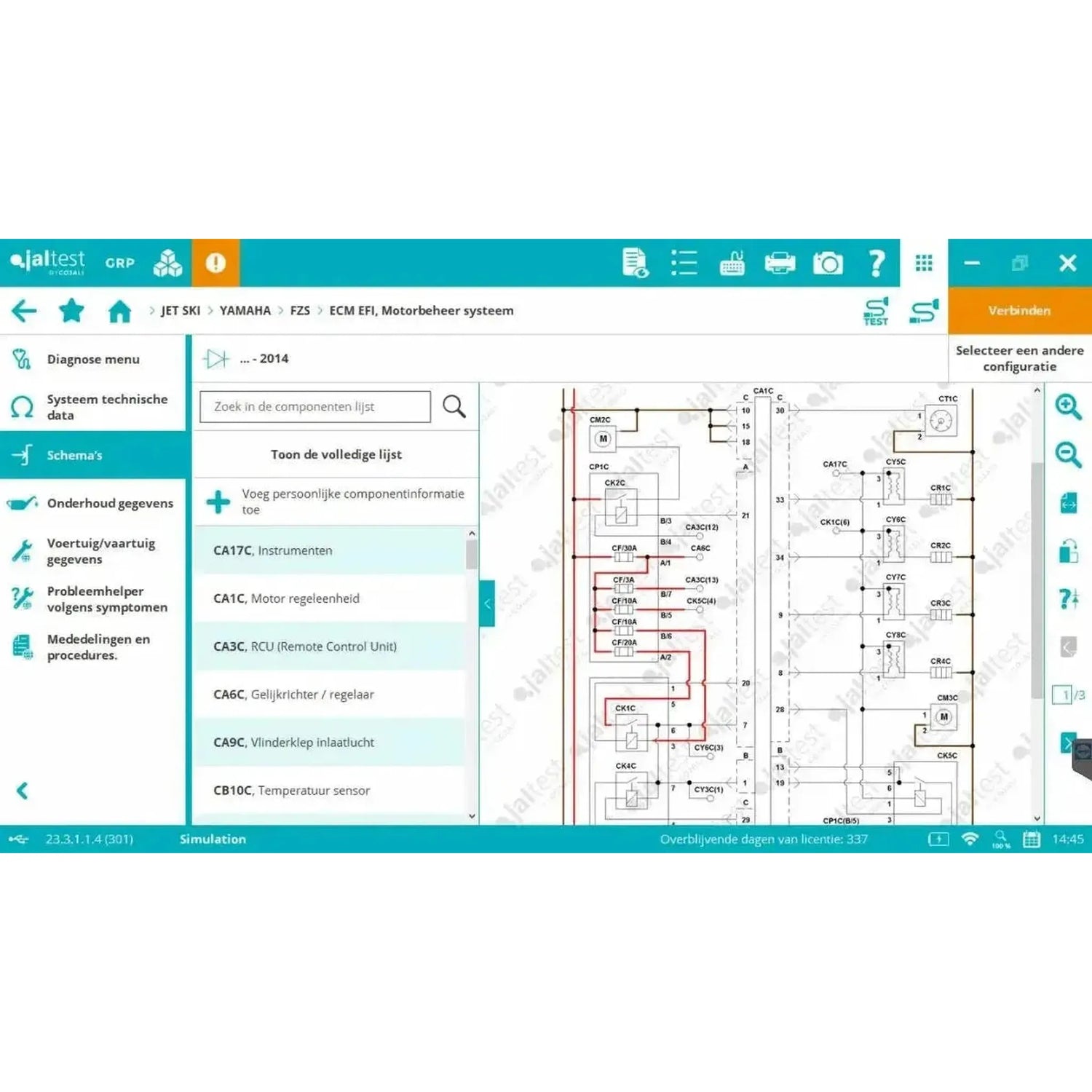

• Schematy: Schematy elektryczne systemu silnika z interaktywnymi bezpiecznikami, połączeniami masy, czujnikami, jednostkami sterującymi i okablowaniem.
• Dane techniczne: Momenty dokręcające, dane regulacyjne, specyfikacje płynów oraz dane czujników, siłowników i jednostek sterujących.
• Przewodniki naprawy dla każdego kodu usterki: Instrukcja krok po kroku dla znalezionego kodu usterki, z kontrolą okablowania, testowaniem komponentów i proponowanym rozwiązaniem.
• Wyszukiwarka usterek po symptomach: Wyszukiwanie bez kodu usterki, na podstawie zgłoszenia problemu, takiego jak trudne uruchomienie, utrata mocy lub przegrzanie.
• Bulletiny techniczne: Informacje od Cojali o powszechnych usterkach i powtarzających się błędach dla każdej marki.
• Dane serwisowe: Harmonogramy serwisu na godzinach pracy z procedurami obsługi oraz wymianą filtrów, wirników, pasów klinowych, termostatów i anod.

Różnica w porównaniu z trybem eksperta

Zwykła diagnostyka to odczyt, pomiar i sterowanie. W trybie tryb ekspercki dodatkowo modyfikuje Pani/Pan parametry w jednostkach sterowania: kalibracja czujników i actuatorów, ustawianie parametrów roboczych i wykonywanie procedur adaptacji. Ten tryb jest w tym urządzeniu w zestawie.

Kable i komputer

W walizce znajduje się kabel OBD 16-stykowy do standardowego złącza. Na morzu nigdy nie wprowadzono obowiązkowego standardowe złącze OBD, dlatego praktycznie każdy producent silnika ma swój własny gniazda diagnostycznego. oprogramowanie działa na komputerze z systemem Windows.

• Cztery zestawy kabli: Zestaw do silników wewnętrznych 70002009, zestaw do silników zaburtowych 70002025, zestaw do skuterów wodnych 29985 i zestaw do silników stacjonarnych 70002006 z JDC217.9, JDC505A, JDC528A i JDC538A.
• Najszerszy zestaw jednostanowy: Zestaw kabli pokładowych 70002008 z trzynastoma kablami — JDC527A, JDC601A, JDC603A, JDC604.9, JDC608A, JDC609.9, JDC611A, JDC612A, JDC613A, JDC614A, JDC616A, JDC617A i JDC618A9. Ten jeden zestaw obejmuje stronie silników wewnętrznych i zaburtowych na raz; zestaw do skuterów wodnych 29985 jest uzupełnieniem, ponieważ kabel Yamaha JDC601A w nim się nie znajduje.
• Silniki wewnętrzne: JDC527A, JDC611A i JDC618A9 dla trzech złączy Volvo Penta, oraz JDC604.9 dla 10-pinowego złącza MEFI firmy MerCruiser.
• Silniki zaburtowe: JDC603A, JDC614A i JDC617A dla Mercury, JDC608A dla Honda, JDC609.9 dla Evinrude, JDC613A i JDC616A dla Suzuki oraz JDC628A dla sieci NMEA 2000.
• Skutery wodne: JDC602A dla Sea-Doo i JDC610A dla Kawasaki, z JDC660M, JDC661M i JDC662M do programowania kluczyków.
• Komputer: Oprogramowanie działa na systemie Windows. Cojali dostarcza Jaltest Rugged PC i A140 Rugged PAD; oba dostępne osobno w naszym sklepie internetowym.

Potrzebny kabel zależy od złącza diagnostycznego na silniku, a nie od nazwy na osłonie silnika. Sprawdzić złącz na samym silniku przed zamówieniem: Jeśli to 16-pinowe złącze OBD2, wystarczy dołączony JDC213.9; jeśli jest to złącze właściwe dla marki, wtedy odpowiedni kabel znajduje się na powyższej liście.

Licencja i przedłużenie

De licencja na oprogramowanie obowiązuje dwunastu miesięcy od aktywacja i jest następnie odnawiana corocznie z licencja aktualizacyjna (74602001). Przez cały okres ważności licencji otrzymują Państwo wszystkie nowe wersje oprogramowania i zachowują dostęp do informacji technicznych.

• Okres ważności: Dwanaście miesięcy od aktywacji.
• Odnowienie: Corocznie, za pośrednictwem licencji aktualizacyjnej (74602001), każdorazowo na kolejne dwanaście miesięcy.
• Instalacje: Maksymalnie pięć komputerów. Do uruchomienia oprogramowania zawsze wymagany jest sprzęt Jaltest.
• Rejestracja: Podczas aktywacji, po każdej nowej wersji oprogramowania i następnie co sześć miesięcy.
• Dodatkowe moduły: Moduł zakupiony później zostaje wyrównany z aktualną licencją; płacą Państwo proporcjonalnie.
• Brak odnowienia: Diagnostyka będzie działać na ostatniej zainstalowanej wersji, jednak dostęp do informacji technicznych wygasa. Firma Cojali wspiera wygasłą licencję przez dodatkowy rok.

Rozszerzenia opcjonalne

Poza Moduł pełny dostępne są rozszerzenia zamawiane oddzielnie. Nie są niezbędne do diagnostyki, lecz rozszerzają podręcznik referencyjny, wsparcie lub systemu zakres funkcjonalności. Poniżej znajduje się to, co jest dostępne w Marine.

• Jaltest INFO Web Marine: To samo narzędzie referencyjne dostępne na platformie webowej, dostępne na podstawie subskrypcji miesięcznej lub rocznej.
• Jaltest ATS (70809004): Roczny dostęp do anglojęzycznego helpdesku technicznego firmy Cojali. Odnawia się automatycznie; rezygnacja wymaga pisemnego powiadomienia co najmniej 30 dni przed datą wygaśnięcia.
• Jaltest Central Services: Usługi wykonywane przez specjalistów Cojali w Państwa imieniu, naliczane za każdą operację.

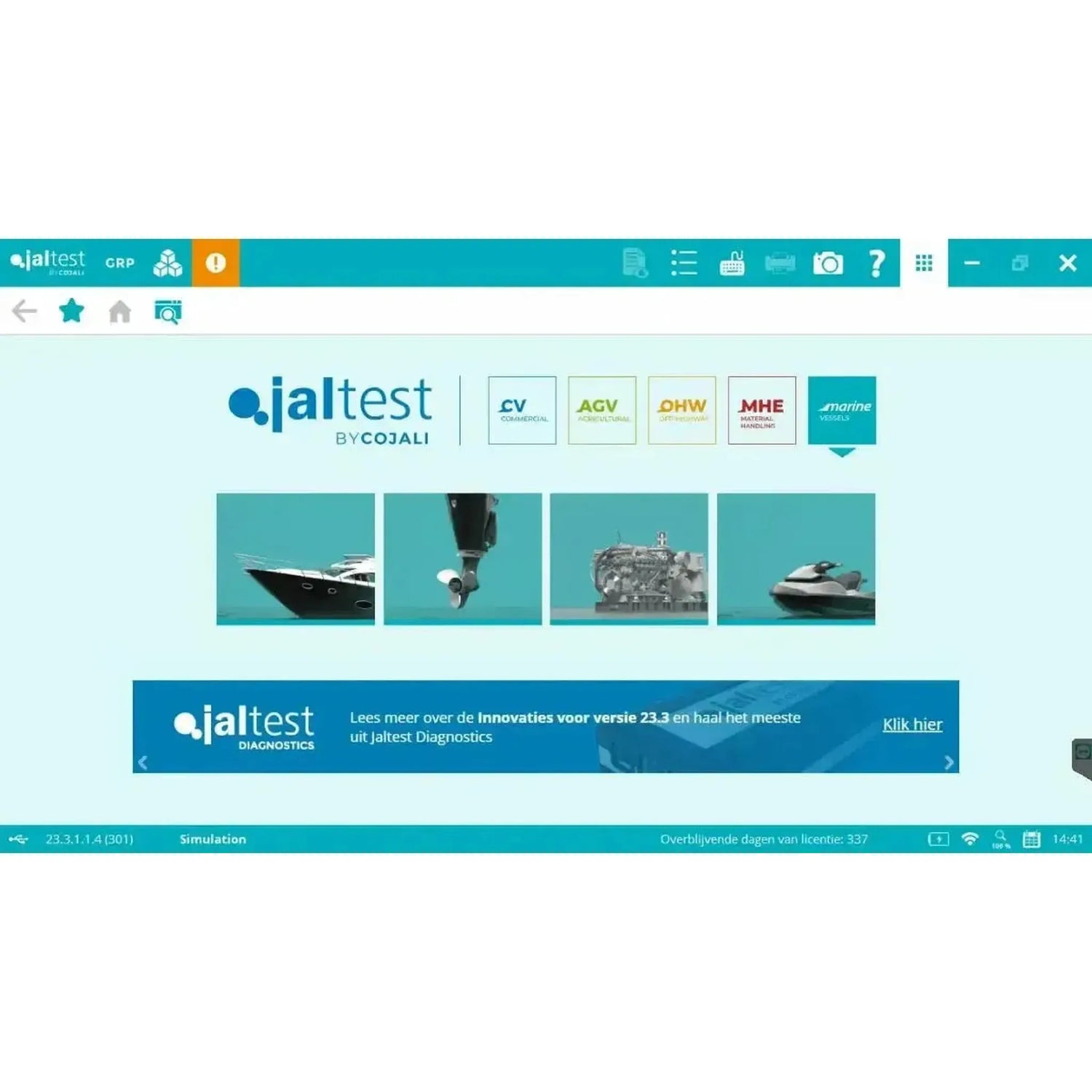

• Inne moduły Jaltest: Poza sektorem morskim zakresy obejmują własne moduły — Jaltest CV dla pojazdów użytkowych, AGV dla rolnictwa, OHW dla maszyn budowlanych i MHE do transportu wewnętrznego.

Zawartość opakowania

• 1x Interfejs Jaltest Link V9 (70001015)
• 1x ZestawMultipin Jaltest Marine (70002007)
• 1x Jaltest (JDC213.9) | Kabel przejściowy Link V9 DB26 26-pin – OBD2 16-pin | Interfejs
• 1x Jaltest (JDC107.9B) | Kabel przejściowy Link V9 – USB-C | Interfejs
• 1x Jaltest (JDC100B) | Link V9 26-stykowy kabel przedłużający DB26 (250 cm) | Interfejs
• 1x Jaltest (70003015) | Etui transportowe Compact Hardcase
• 1x Jaltest (74502001) | Marine (Full) | Aktywacja oprogramowania
• 1x Jaltest (74502013) | Marine (Full) | Licencja oprogramowania
• 1x Jaltest INFO Online Marine (29479)
