Jaltest  |  SKU: JDC604.9

Jaltest (JDC604.9) | Mercury (MEFI 1-4) Kabel przejściowy 10-pinowe OBD – 26-pinowe DB26 | Motorówka

€114,95 z VAT
€95,00 bez VAT

Gwarancja bezpośrednio od AsTools

Sami obsługujemy sprawy gwarancyjne szybko i bez pośrednictwa producenta. Dzięki naszemu własnemu magazynowi części zamiennych i wiedzy technicznej możemy Ci zazwyczaj udzielić pomocy od razu. Tylko w wyjątkowych przypadkach wysyłamy produkt do dostawcy.

2 lata gwarancji na wszystkie produkty

Wszystkie nasze produkty są dostarczane z 2-letnią gwarancją fabryczną. Gwarantuje to długotrwałą jakość i serwis.

Łatwy zwrot

Zwrot można łatwo złożyć za pośrednictwem swojego konta. Wyślemy Ci etykietę zwrotną na e-mail. Koszty zwrotu pokrywasz sam.

Profesjonalna obsługa klienta

Nasi eksperci gotowi Ci szybko i fachowo pomóc, zarówno online, jak i w naszym stacjonarnym sklepie. Pytania? Zapraszamy do kontaktu!

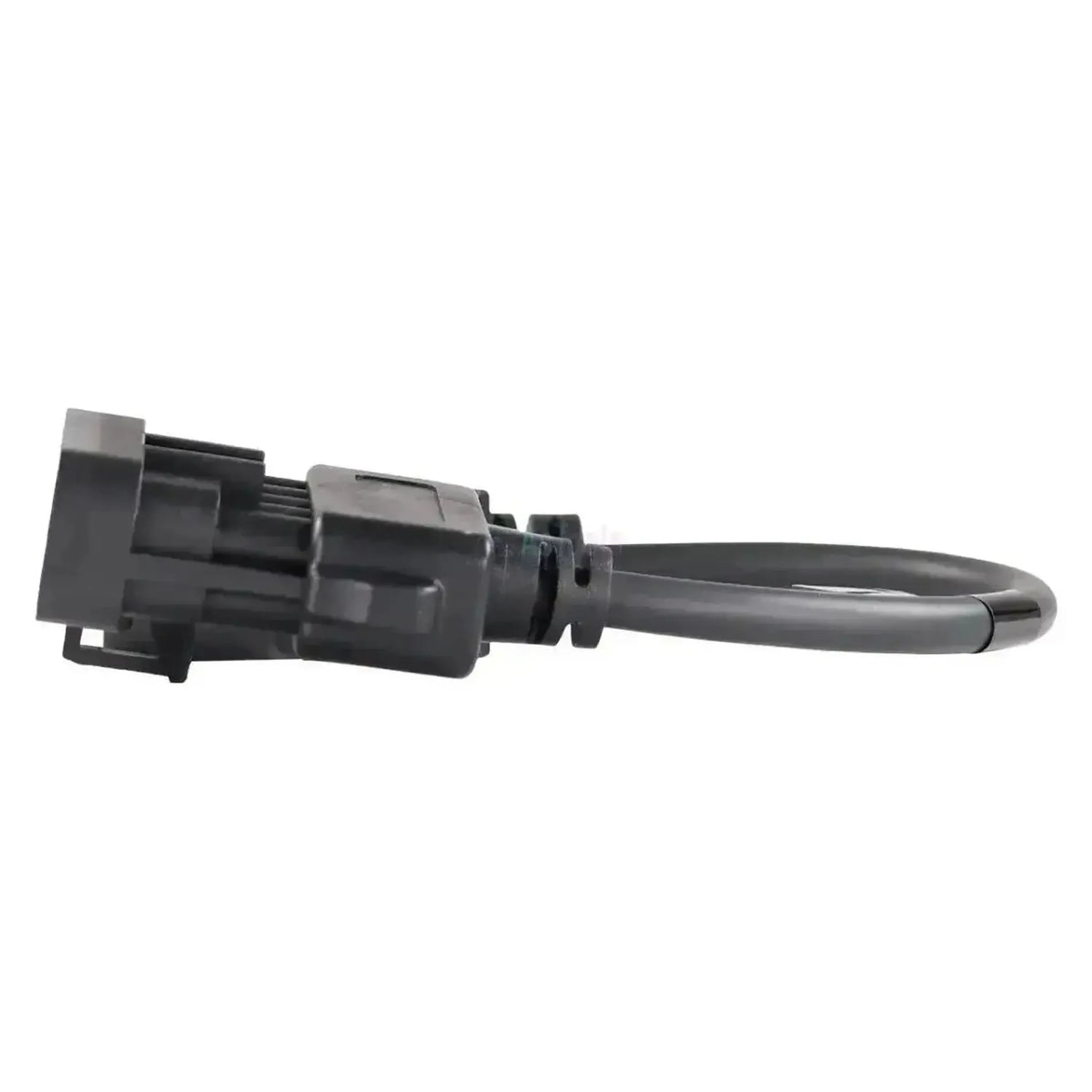

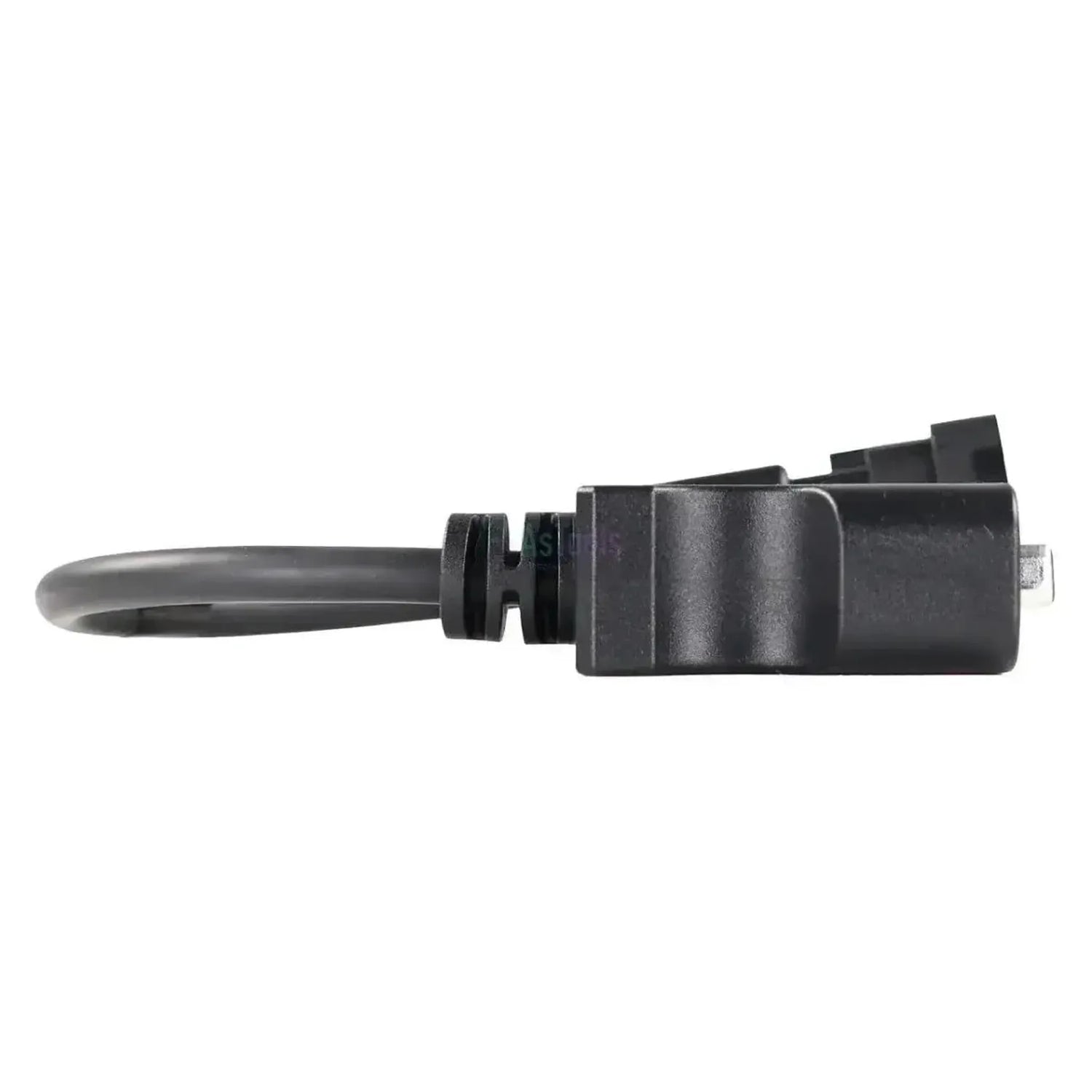

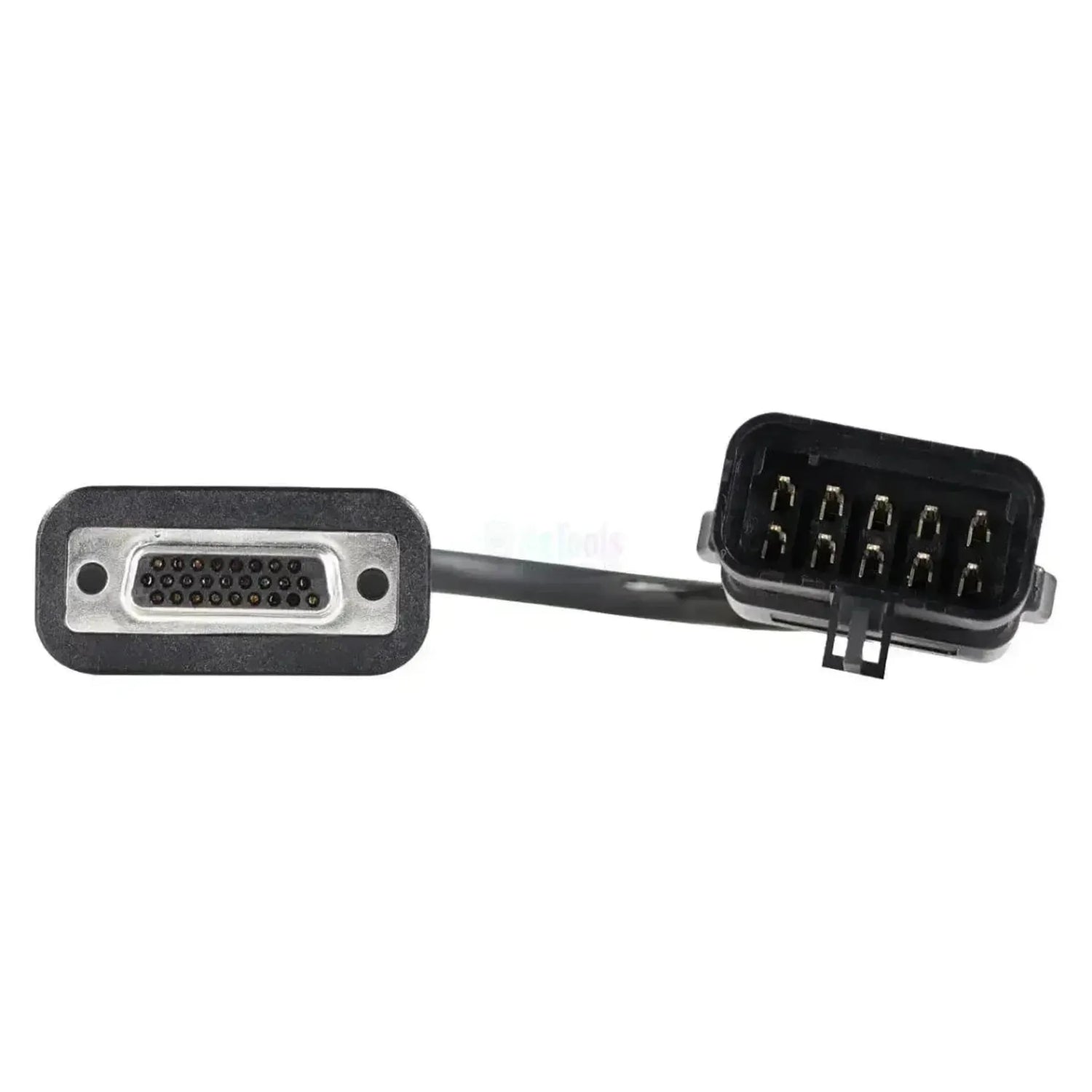

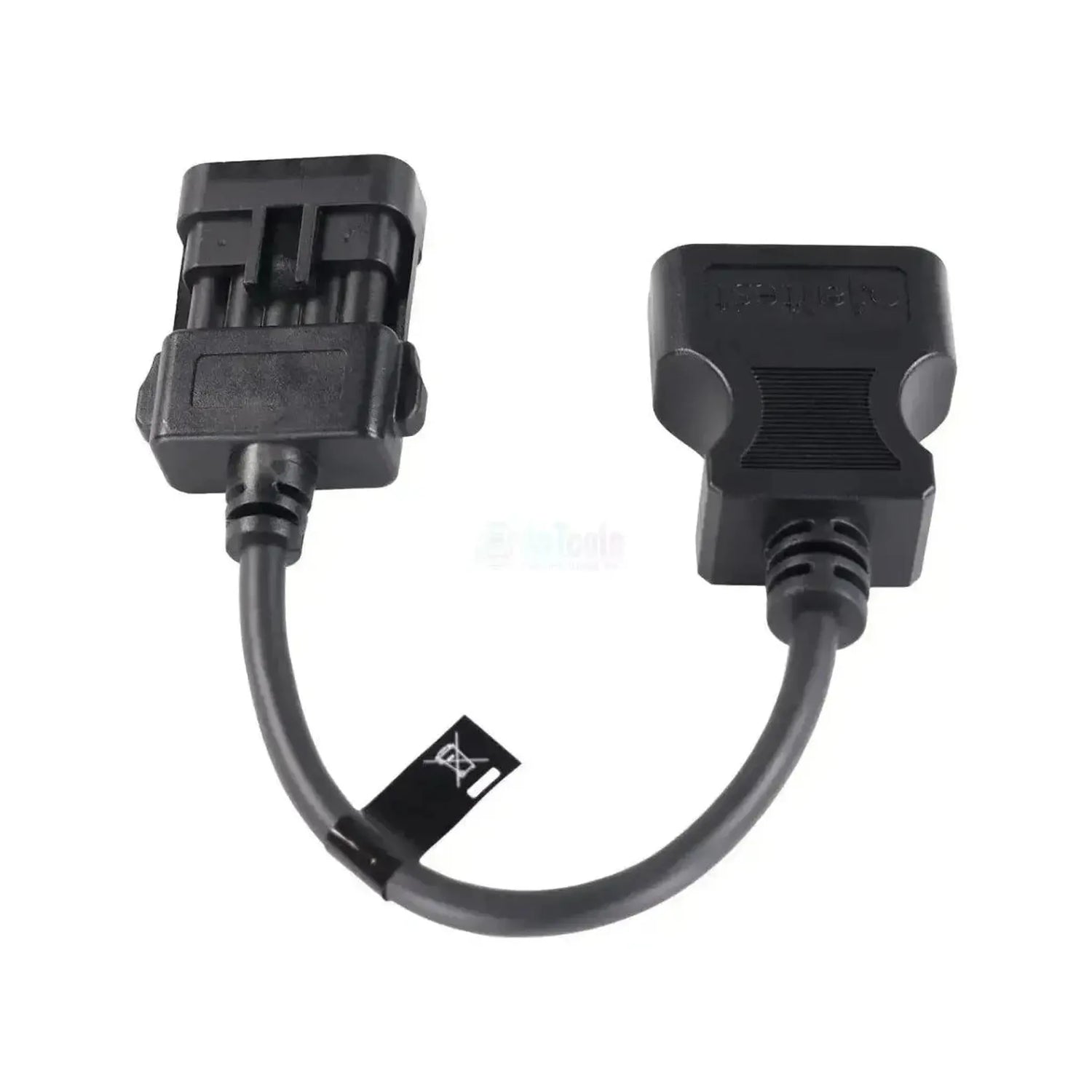

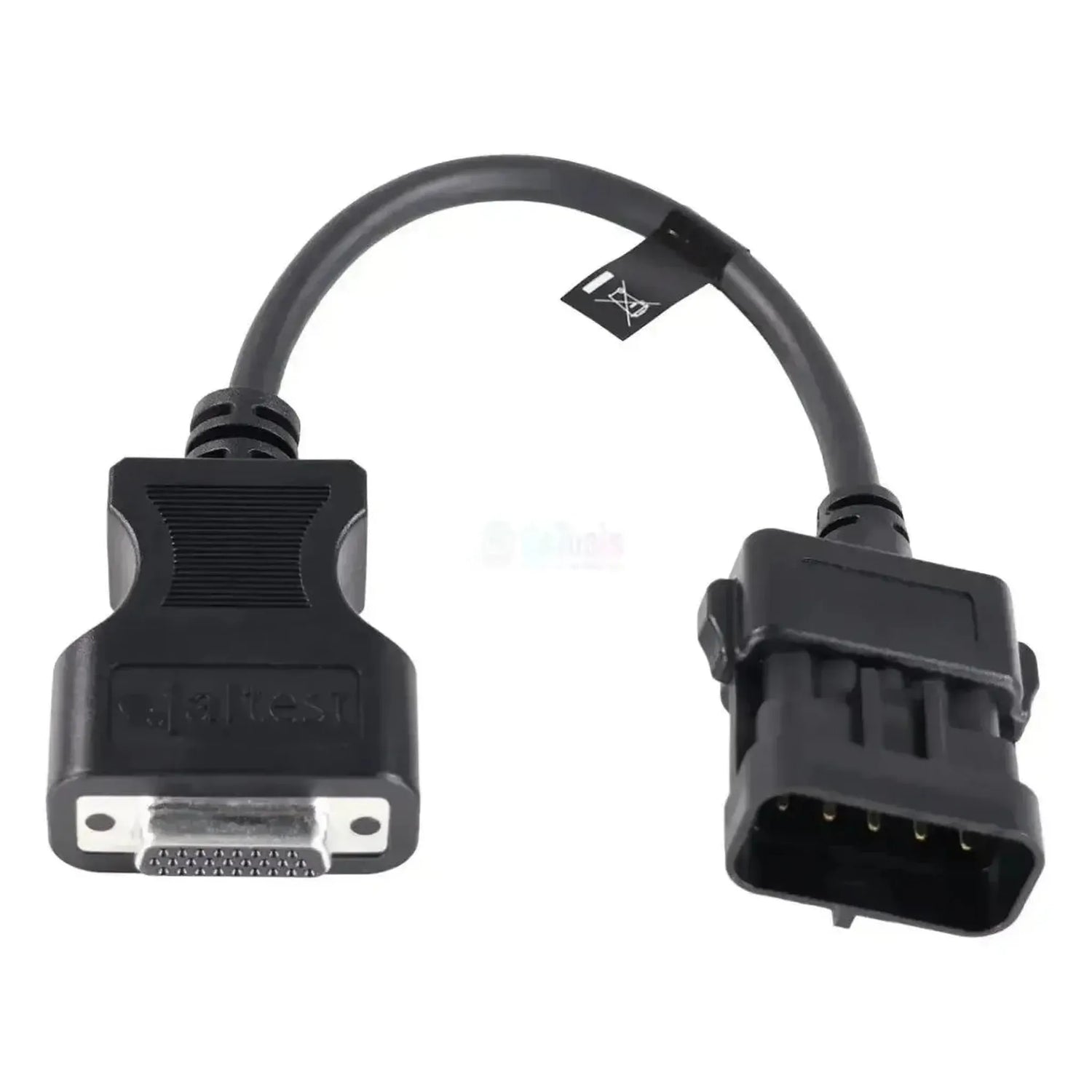

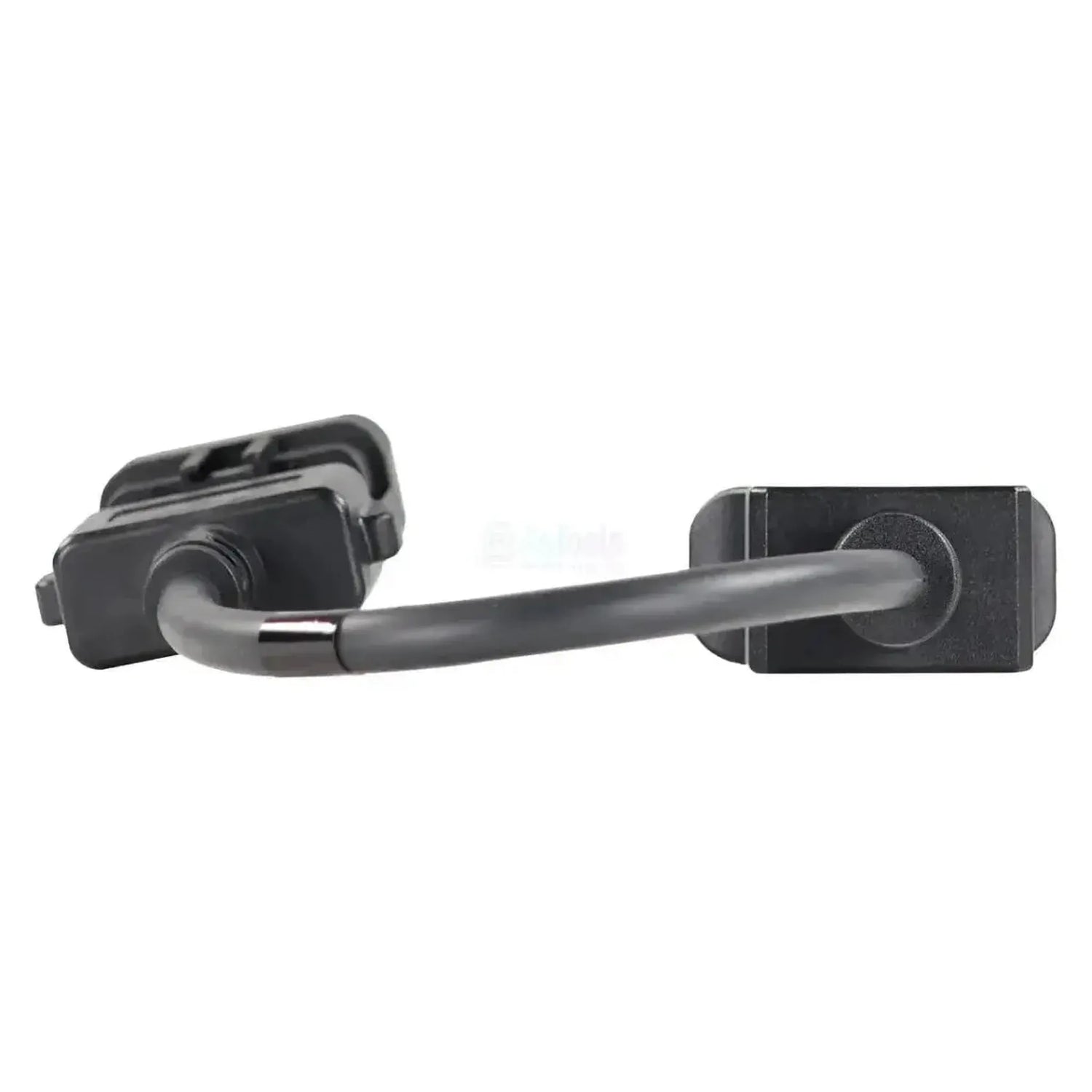

De Jaltest JDC604.9 verbindt de 10-pins MEFI-aansluiting van de MerCruiser-binnenboordmotoren met uw Jaltest-interface. Aan de motorzijde zit een rechthoekige zwarte stekker met tien pennen in een dubbele rij van vijf en een vergrendelingslip op de rug. Aan de interfacezijde eindigt de kabel op een 26-pins D-sub met schroefborging, die u op de Jaltest Link V9 aansluit via de verlengkabel JDC100B. Het snoer meet 28 tot 30 cm.

Achter die aansluiting ligt de MEFI-inspuitregeling, de benzinemotorregeling van de MerCruiser-binnenboordblokken, in de generaties MEFI 1-2 en MEFI 3-4. Op beide leest u foutcodes, bekijkt u meetwaarden, stuurt u componenten aan en volgt u live data. Parameters, kalibratie en reset horen bij de nieuwere 555-regeleenheden met hun eigen 4-pins stekker. De kabel valt onder Jaltest Marine.

PLUSPUNTEN

✔Dekt beide MEFI-generaties met één kabel: MEFI 1-2 en MEFI 3-4.
✔Op de MEFI-regeling krijgt u naast foutcodes ook meetwaarden en componentaansturing.
✔Met live data volgt u de waarden terwijl de motor draait.
✔Eén aansluiting voor een breed motorenpakket: Van de 4.3-serie tot de MAG-blokken en de grote 454-, 496- en 502-uitvoeringen.

AANDACHTSPUNTEN

✕De interfacezijde is een 26-pins D-sub: Op de Jaltest Link V9 sluit u de kabel aan via de JDC100B.
✕Bij de MEFI-regeleenheden zijn parameters, kalibratie en reset niet mogelijk.
✕De gas- en schakelbediening, de koersregeling en de 555-regeleenheden zitten achter andere stekkers; voor de 4-pins 555-aansluiting is de JDC603A bedoeld.
✕Uitsluitend voor de binnenboordmotoren van MerCruiser; de Mercury-buitenboordmotoren hebben deze aansluiting niet.

Toepassingen en functionaliteiten

Via deze verbinding benadert u met de Jaltest-software de MEFI-motorregeling van het MerCruiser-blok. Dat is de enige eenheid achter deze 10-pins aansluiting. Onderstaande eenheden komen uit de Mercury-dekking van Jaltest Marine.

Regeleenheden die u kunt benaderen

  • MEFI 1-2: Motorregeling, eerste generaties.
  • MEFI 3-4: Motorregeling, derde en vierde.

Wat u kunt doen

  • Foutcodes: Lezen, met omschrijving.
  • Meetwaarden: Sensoren op de MEFI-regeling.
  • Componenten: Actuatoren rechtstreeks aansturen.
  • Live data: Volgen bij draaiende motor.

Zo gebruikt u hem

  1. Stekker zoeken: 10-pins MEFI-stekker bij de motor.
  2. Aansluiten: Steek de JDC604.9 op de stekker.
  3. Verlengkabel: Schroef de JDC100B op de D-sub.
  4. Link koppelen: JDC100B op de Jaltest Link V9.
  5. Uitlezen: Kies Mercury en het motortype.

Compatibele voertuigen en toepassingen

Bepalend is de stekker, niet het model. Deze kabel past op elk MerCruiser-binnenboordblok met de 10-pins MEFI-aansluiting. Jaltest Marine voert onderstaande motoren in de dekking; of u goed zit, ziet u aan de rechthoekige zwarte stekker met een dubbele rij van vijf pennen en niet aan het typenummer van het blok.

Mercury MerCruiser:

  • 4.3-serie: 4.3 EFI, 4.3 MPI en 4.3 MPI ECT.
  • 5.0- en 5.7-serie: 5.0 EFI, 5.0 MPI, 5.7 EFI, 5.7 MPI en de Horizon-uitvoeringen.
  • MAG-serie: 262 MAG, 350 MAG EFI en MPI, 377 MAG MPI, 383 MAG Stroker, 496 MAG (HO) en 8.2 MAG.
  • Grote blokken: 454 EFI en MPI, 502 EFI, 502 MAG EFI en 502 MPI, 7.4 TBI en 7.4 MPI, 8.1S Horizon en HO.
  • Overige: Scorpion- en Black Scorpion-uitvoeringen, MX 6.2 MPI, Vazer 100, de 200/250 Optimax en 240 EFI.
💡
Goed om te weten: De MEFI-aansluiting zit in de motorruimte, op of naast de motor. MerCruiser stapte later over op de ECM- en PCM-555-regeling met een 4-pins stekker; die vraagt om de JDC603A. Tel het aantal pennen op uw motor voordat u bestelt.

Verpakkingsinhoud

  • 1x Jaltest (JDC604.9) | Mercury (MEFI 1-4) 10-pins OBD – 16-pins OBD2 Verloopkabel | Motorboot

Specyfikacja techniczna

Ogólne

Marka kabla lub adaptera. Zwykle musi odpowiadać marce Państwa urządzenia diagnostycznego.Marka
Jaltest
Rodzaj produktu: pojedynczy kabel przejściowy, adapter bez kabla lub kompletny zestaw.Rodzaj produktu
Kabel przejściowy
Zestaw kabli, w którym znajduje się również ten kabel. Jeśli mają już Państwo ten zestaw, nie trzeba kupować kabla osobno.Element zestawu kabli
Zestaw kabli Marine

Zastosowanie

Marka urządzenia diagnostycznego, z którym współpracuje kabel. Kabel jednej marki zazwyczaj nie pasuje do testera innej marki.Kompatybilne urządzenie diagn.
  • Jaltest
Wersja interfejsu Jaltest Link, do której pasuje kabel. Niektóre kable działają tylko z najnowszą wersją V9.Wersja Jaltest Link
  • Link V9
Moduł Jaltest wymagany do korzystania z kabla. Bez właściwej licencji kabel nie będzie działać.Moduł oprogramowania Jaltest
  • Marine

Złącza

Wtyk podłączany do gniazda diagnostycznego pojazdu lub maszyny. Musi dokładnie pasować.Złącze od strony pojazdu
10-pinowe prostokątne złącze

Funkcje diagnostyczne

Podgląd aktualnych wartości pomiarowych czujników podczas pracy pojazdu. Przydatne przy wykrywaniu usterek.Podgląd danych na żywo
Możliwość uruchamiania podzespołów w celu sprawdzenia, czy są uszkodzone. Skraca czas szukania usterki.Sterowanie podzespołami
Możliwość zmiany ustawień sterowników oraz wykonywania kalibracji po naprawie lub wymianie części.Parametry i kalibracje

Wymiary i waga

Długość kabla. Dłuższy kabel zapewnia większą swobodę ruchu przy trudno dostępnym gnieździe.Długość kabla
30 cm
Sterowniki
MEFI 1-2 i MEFI 3-4 (sterowanie silnikiem)
Numer referencyjny
JDC604.9

Pozostałe parametry

Toepassing
Mercury MerCruiser binnenboordmotoren (MEFI 1-4)
Aansluiting interfacezijde
26-pins D-sub (SUBD-26) met schroefborging
Lengte
28 - 30 cm
Segment
Motorboot
Onderdeel van kabelset
Marine-kabelset vessel (70002008) en binnenboord (70002009)
Vereiste verlengkabel
JDC100B (2,5 m SUBD-26) bij gebruik met de Jaltest Link V9
Nodig om te gebruiken
Jaltest Link V9, verlengkabel JDC100B en een actieve licentie voor Jaltest Marine
