Jaltest  |  SKU: JDC617A

Jaltest (JDC617A) | Mercury (SmartCraft G3) 10-pinowy ECU – 16-pinowy OBD2 Kabel przejściowy | Łódź motorowa

€79,95 z VAT
€66,07 bez VAT

Gwarancja bezpośrednio od AsTools

Sami obsługujemy sprawy gwarancyjne szybko i bez pośrednictwa producenta. Dzięki naszemu własnemu magazynowi części zamiennych i wiedzy technicznej możemy Ci zazwyczaj udzielić pomocy od razu. Tylko w wyjątkowych przypadkach wysyłamy produkt do dostawcy.

2 lata gwarancji na wszystkie produkty

Wszystkie nasze produkty są dostarczane z 2-letnią gwarancją fabryczną. Gwarantuje to długotrwałą jakość i serwis.

Łatwy zwrot

Zwrot można łatwo złożyć za pośrednictwem swojego konta. Wyślemy Ci etykietę zwrotną na e-mail. Koszty zwrotu pokrywasz sam.

Profesjonalna obsługa klienta

Nasi eksperci gotowi Ci szybko i fachowo pomóc, zarówno online, jak i w naszym stacjonarnym sklepie. Pytania? Zapraszamy do kontaktu!

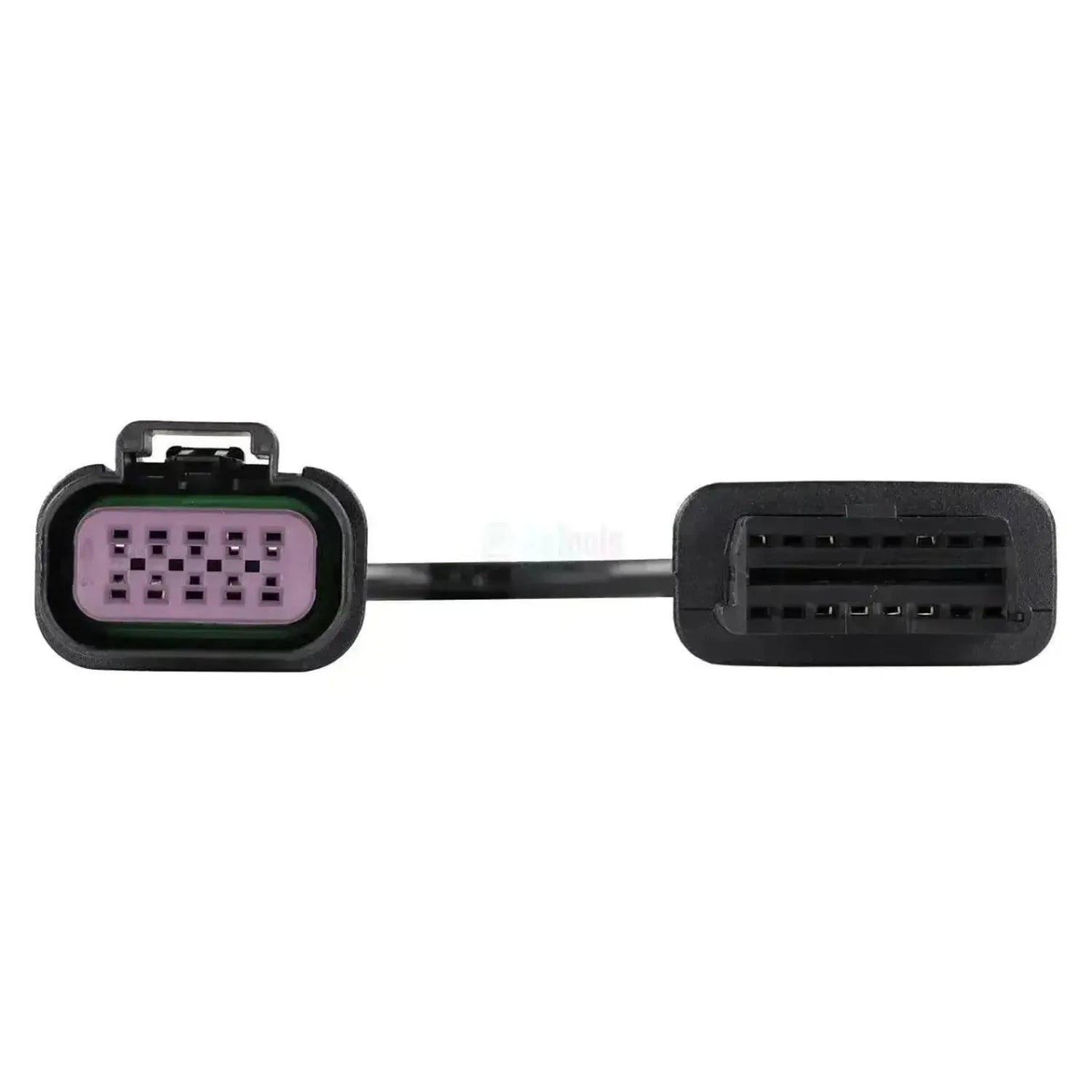

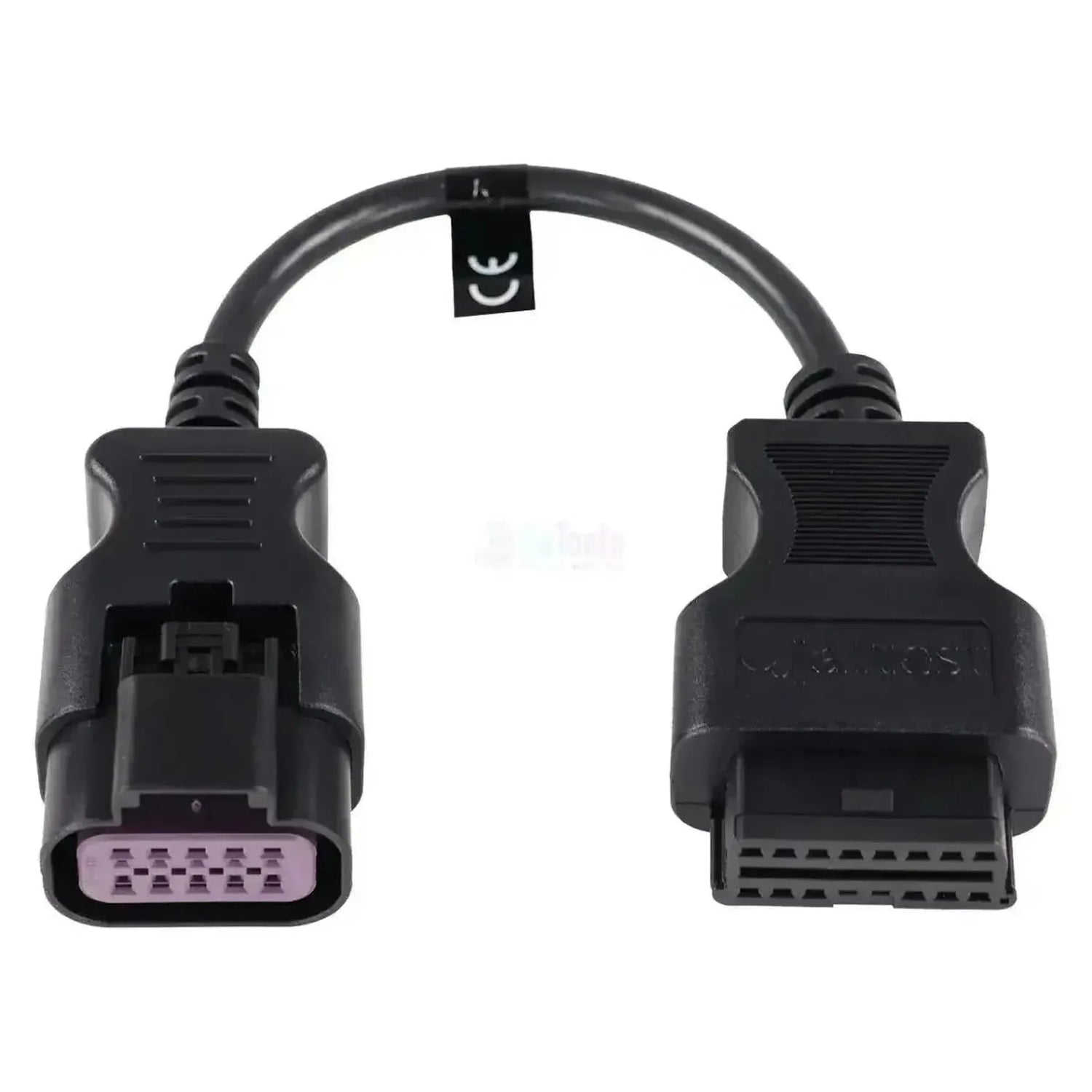

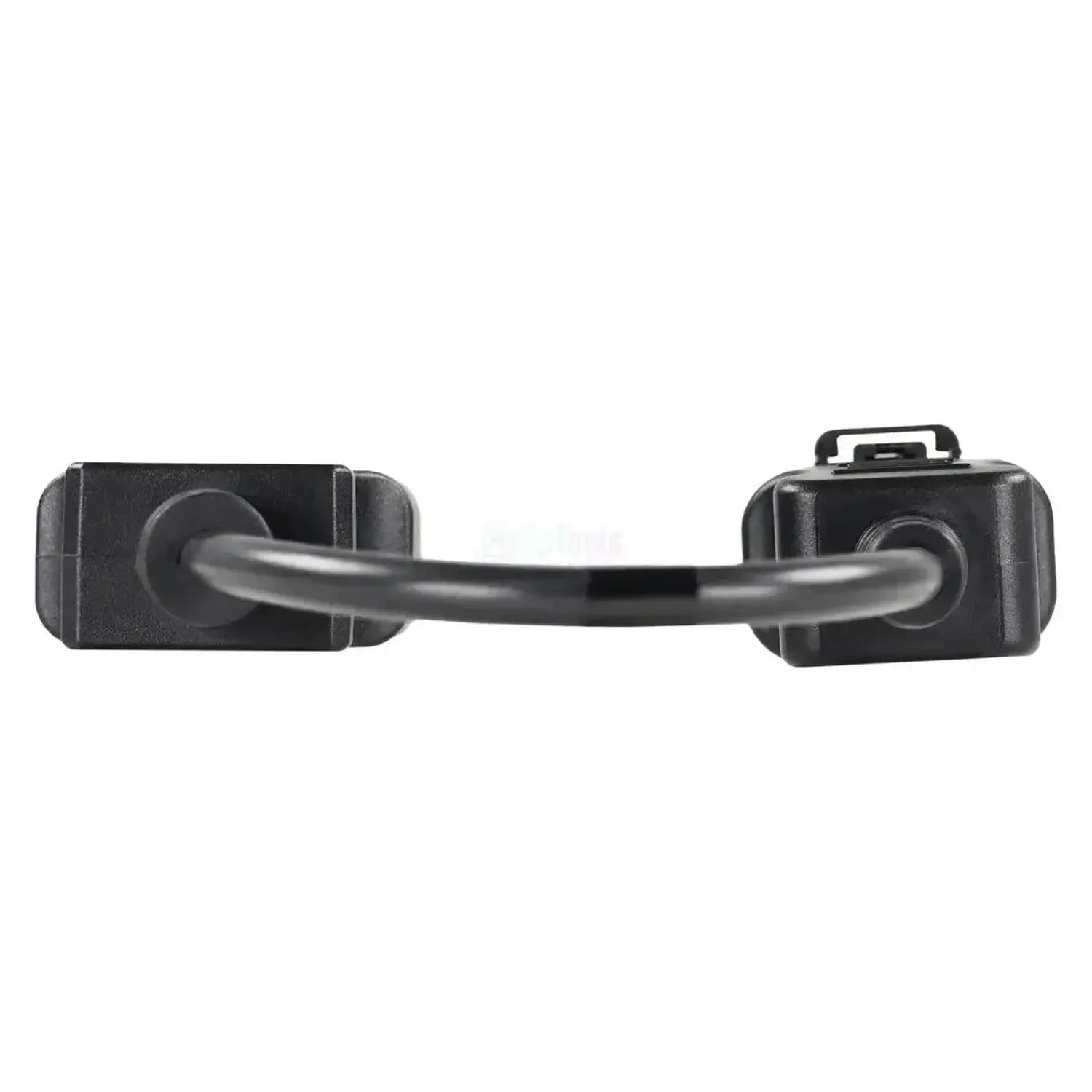

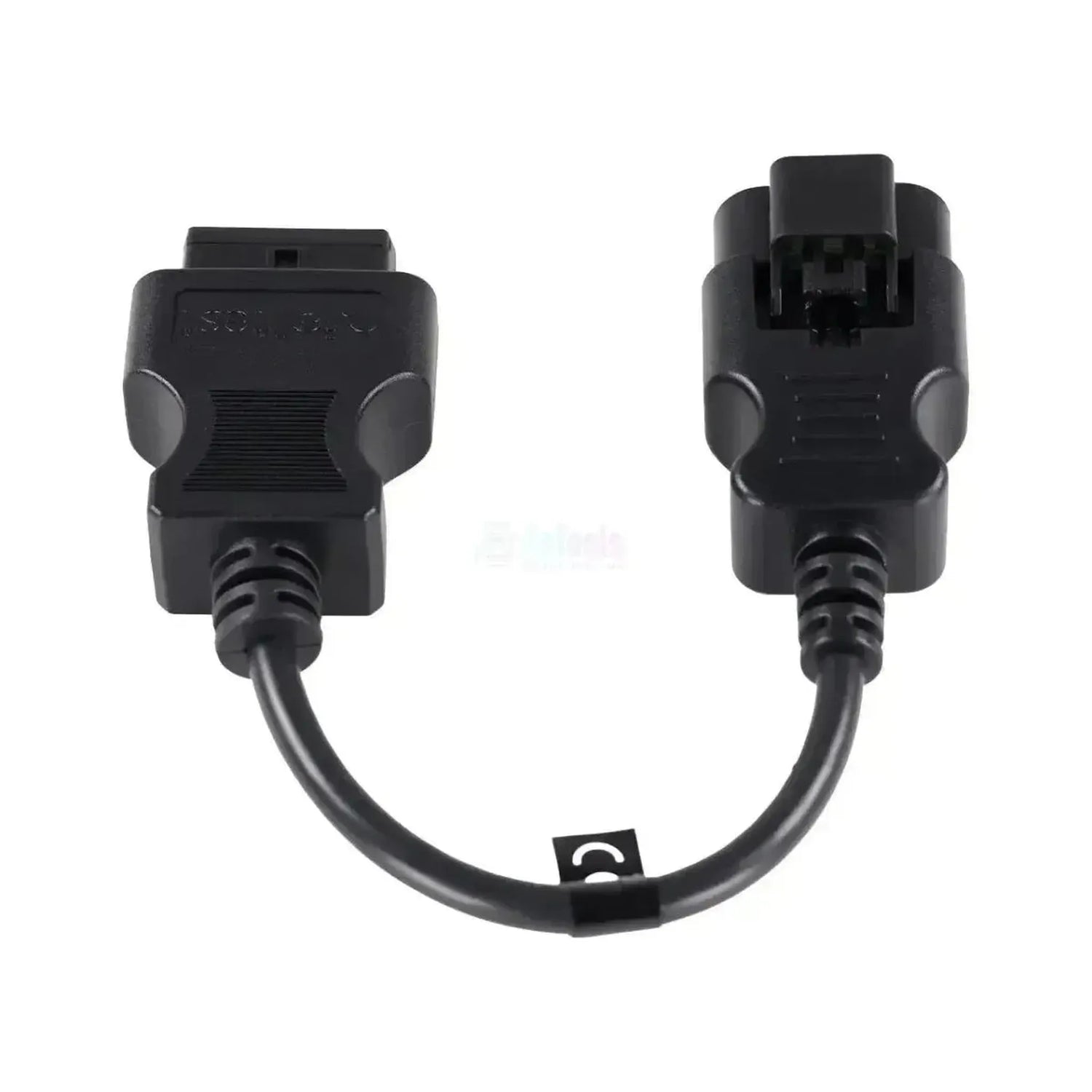

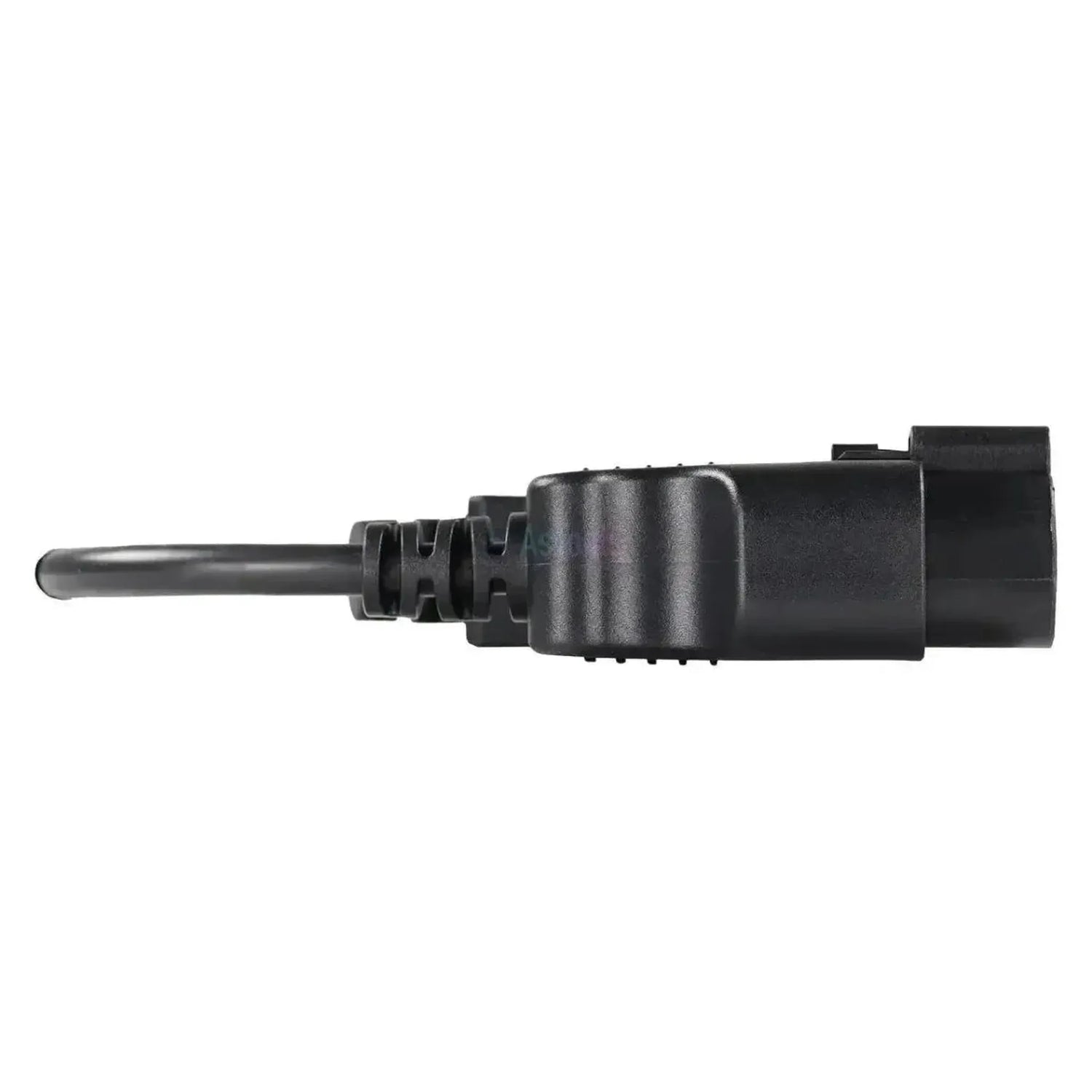

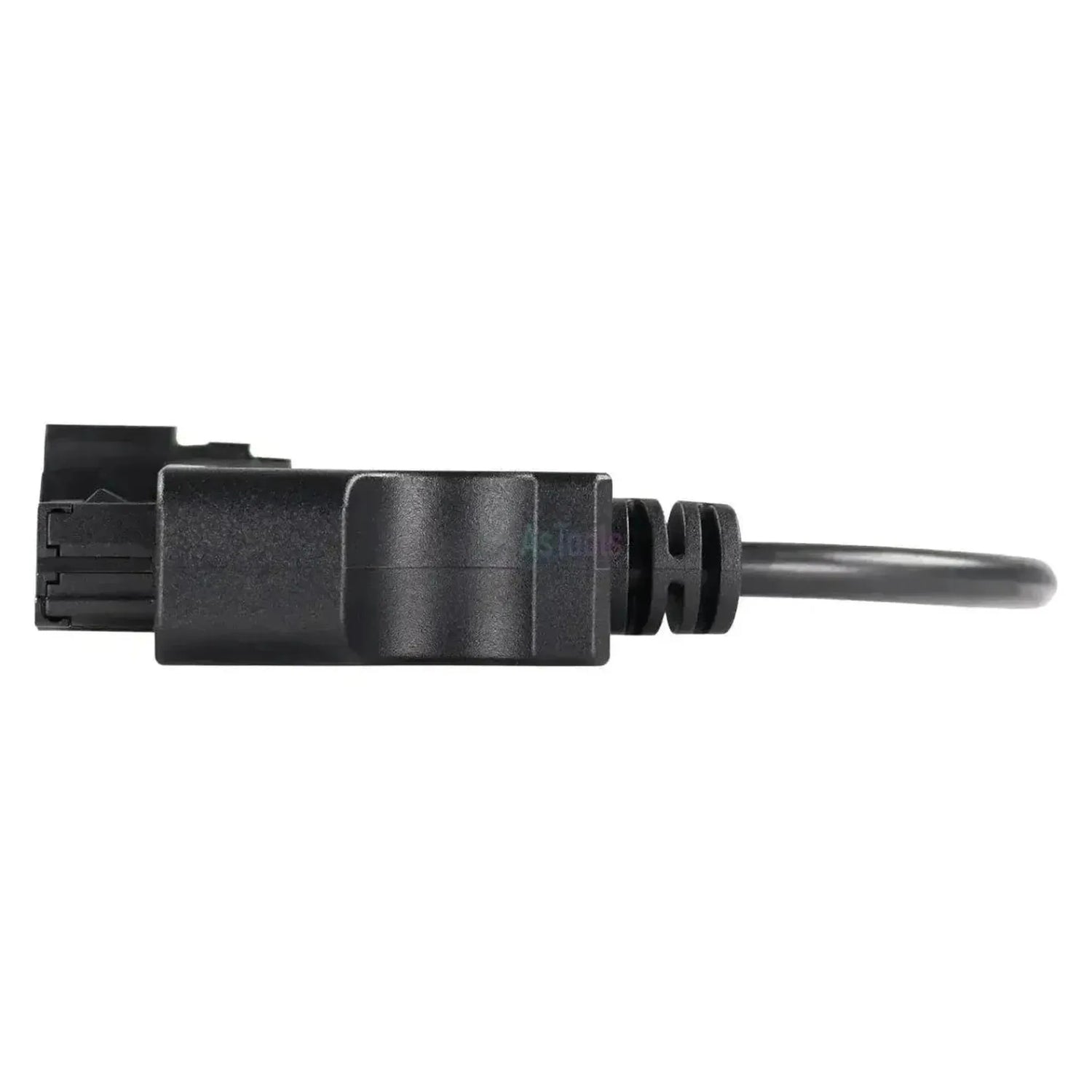

De Jaltest JDC617A is de verloopkabel tussen de 10-pins ECU-stekker van Mercury-motoren met SmartCraft G3-elektronica en de 16-pins OBD2-ingang van uw Jaltest-diagnosekabel. Aan de motorzijde zit een langwerpige stekker met een zwart huis, een vergrendelbeugel op de rug en een paarse binnenhouder met tien posities in twee rijen van vijf. De aansluiting zit bij de motor, onder de kap of in de motorruimte; het snoer is 28 tot 30 cm lang.

Met de kabel aangesloten benadert de Jaltest-software beide regeleenheden van de G3-installatie: De motorregeling PCM G3 en de DTS G3, de elektronische gas- en keerkoppelbediening. Op de motorregeling heeft u foutcodes, componenttests, parameters, kalibratie en onderhoudsreset. De G3-elektronica zit op buitenboord- en binnenboordinstallaties. De kabel valt onder Jaltest Marine.

PLUSPUNTEN

✔Bereikt de motorregeling PCM G3 met de volledige functieset: Foutcodes, parameters, kalibratie en onderhoud resetten.
✔Geeft daarnaast toegang tot de DTS G3, de elektronische gas- en keerkoppelbediening van de installatie.
✔Ondersteunt op de motorregeling ook directe componenttests zoals cilinderbalans en het uitschakelen van cilinders.
✔Bruikbaar op buitenboordmotoren en binnenboordinstallaties, omdat de G3-elektronica in beide terugkomt.

AANDACHTSPUNTEN

✕De DTS G3 levert geen foutcodes; van die module leest Jaltest meetwaarden, ECU-gegevens en kalibratiestanden.
✕Alleen voor de G3-generatie; oudere Mercury-elektronica heeft een eigen aansluiting, met de 4-pins JDC603A en de 2-pins JDC614A.
✕Ook de oudere MEFI 1-4-elektronica heeft een tienpolige stekker met een eigen kabel (JDC604.9), dus het pinaantal alleen is niet genoeg om te kiezen.
✕Welke motorregeling u aantreft, hangt af van het vermogenstype: PCM-112 G3 op de 300 Verado V8, PCM-196 G3 op de 600 Verado V12.

Toepassingen en functionaliteiten

De kabel is bedoeld voor werkplaatsen die Mercury-motoren met SmartCraft G3 uitlezen. De motorregeling draagt de volledige functieset, de gas- en keerkoppelbediening een beperktere.

Regeleenheden die u kunt benaderen

  • PCM G3: Motorregeling, bv. PCM-112 G3.
  • DTS G3: Gas- en keerkoppelbediening.

Wat u kunt doen

  • Foutcodes: Uit de motorregeling.
  • Meetwaarden: Op de PCM G3 en DTS G3.
  • Componenttests: Cilinderbalans, cilinders uit.
  • Parameters: Op de motorregeling.
  • Kalibratie: Op de PCM G3 en DTS G3.
  • Onderhoud resetten: Na een servicebeurt.

Zo gebruikt u hem

  1. Stekker zoeken: Zoek de 10-pins stekker met paarse houder.
  2. Aansluiten: Steek de JDC617A op de aansluiting.
  3. Link koppelen: Sluit de OBD2-kant aan op de Jaltest Link.
  4. Contact aan: Zet het contact aan.
  5. Uitlezen: Kies Mercury en het vermogenstype.

Compatibele voertuigen en toepassingen

Bepalend is de stekker, niet het model. Deze kabel past op elke Mercury-motor met de 10-pins ECU-aansluiting van de SmartCraft G3-generatie. Onderstaande uitvoeringen staan in de Jaltest Marine-dekking; aan de paarse binnenhouder ziet u of u de G3-stekker voor u heeft.

Mercury (SmartCraft G3):

  • Verado V8: Onder meer de 300 Verado V8, met regeleenheid PCM-112 G3 en DTS G3.
  • Verado V10 en V12: Onder meer de 600 Verado V12, met regeleenheid PCM-196 G3 en DTS G3.
  • SeaPro: De zware uitvoeringen uit dezelfde G3-generatie.
  • Binnenboordinstallaties: Dezelfde G3-elektronica komt ook in binnenboordinstallaties voor.
💡
Goed om te weten: Mercury gebruikte per elektronicageneratie een andere diagnosestekker, en ook de oudere MEFI 1-4 heeft er tien. Deze kabel hoort bij de G3-stekker met de paarse binnenhouder en de vergrendelbeugel op de rug, die bij de motor onder de kap of in de motorruimte zit. Kijk naar de kleur van de binnenhouder voordat u bestelt.

Verpakkingsinhoud

  • 1x Jaltest (JDC617A) | Mercury (SmartCraft G3) 10-pins ECU – 16-pins OBD2 Verloopkabel | Motorboot

Specyfikacja techniczna

Ogólne

Marka kabla lub adaptera. Zwykle musi odpowiadać marce Państwa urządzenia diagnostycznego.Marka
Jaltest
Rodzaj produktu: pojedynczy kabel przejściowy, adapter bez kabla lub kompletny zestaw.Rodzaj produktu
Kabel przejściowy
Zestaw kabli, w którym znajduje się również ten kabel. Jeśli mają już Państwo ten zestaw, nie trzeba kupować kabla osobno.Element zestawu kabli
Zestaw kabli Marine

Zastosowanie

Marka urządzenia diagnostycznego, z którym współpracuje kabel. Kabel jednej marki zazwyczaj nie pasuje do testera innej marki.Kompatybilne urządzenie diagn.
  • Jaltest
Wersja interfejsu Jaltest Link, do której pasuje kabel. Niektóre kable działają tylko z najnowszą wersją V9.Wersja Jaltest Link
  • Link V8.1
  • Link V9
Moduł Jaltest wymagany do korzystania z kabla. Bez właściwej licencji kabel nie będzie działać.Moduł oprogramowania Jaltest
  • Marine

Złącza

Wtyk podłączany do gniazda diagnostycznego pojazdu lub maszyny. Musi dokładnie pasować.Złącze od strony pojazdu
10-pinowe ECU
Wtyk po stronie urządzenia diagnostycznego lub interfejsu. Najczęściej 16-pinowy wtyk OBD2.Złącze od strony urządzenia
16-pinowe OBD2

Funkcje diagnostyczne

Podgląd aktualnych wartości pomiarowych czujników podczas pracy pojazdu. Przydatne przy wykrywaniu usterek.Podgląd danych na żywo
Możliwość uruchamiania podzespołów w celu sprawdzenia, czy są uszkodzone. Skraca czas szukania usterki.Sterowanie podzespołami
Możliwość zmiany ustawień sterowników oraz wykonywania kalibracji po naprawie lub wymianie części.Parametry i kalibracje
Możliwość skasowania komunikatu serwisowego lub interwału przeglądu po wykonaniu serwisu.Kasowanie przeglądów serwisowych

Wymiary i waga

Długość kabla. Dłuższy kabel zapewnia większą swobodę ruchu przy trudno dostępnym gnieździe.Długość kabla
30 cm
Sterowniki
PCM G3 (sterowanie silnikiem), DTS G3 (obsługa przepustnicy i nawrotu)
Numer referencyjny
JDC617A

Pozostałe parametry

Toepassing
Mercury-motoren met SmartCraft G3-elektronica
Lengte
28 - 30 cm
Segment
Motorboot
Onderdeel van kabelset
Marine-kabelset vessel (70002008), binnenboord (70002009) en buitenboord (70002025)
Nodig om te gebruiken
Jaltest Link V8.1 of V9 en een licentie voor Jaltest Marine
