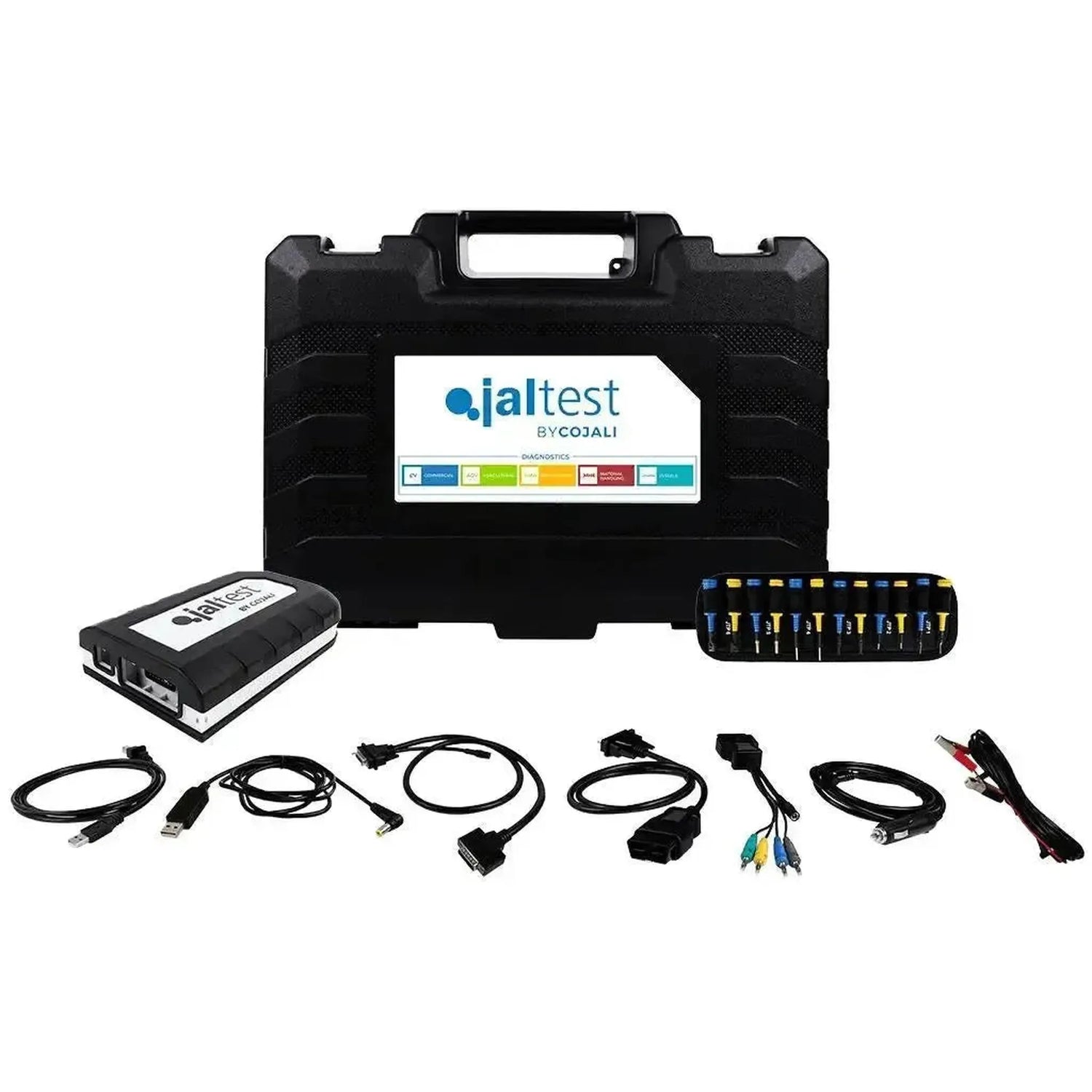

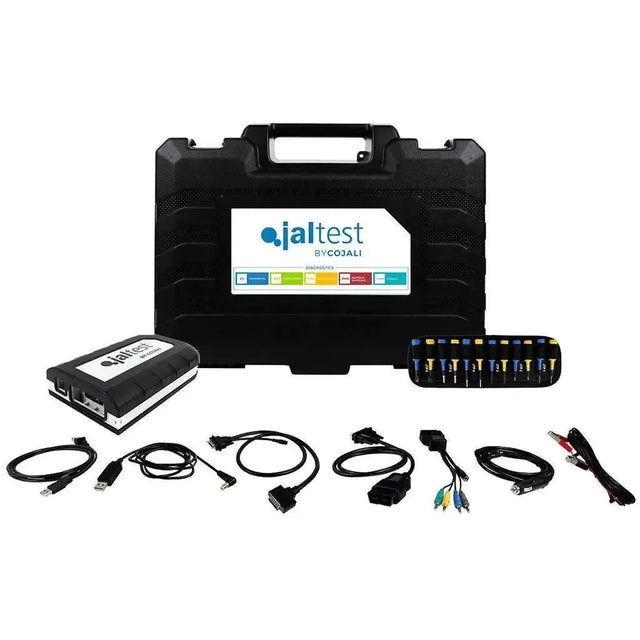

Zestaw Jaltest MHE Kit (70301001) to podstawa sprzętowa do diagnostyki wewnętrznych urządzeń transportu i manipulacji materiałami. W walizce znajdują się: Jaltest Link V9 (70001015), Multipin Kit (70002001), kabel OBD2 JDC213.9, kabel połączeniowy JDC107.9B, kabel przedłużający JDC100 o długości 100 cm oraz kabel zasilania USB JDC60AM2. Wszystko mieści się w kompaktowej walizce 70003015 o wymiarach 505 × 381 × 146 mm.

Siódmy kabel to różnica w stosunku do zestawów siostrzanych — tylko ta konfiguracja otrzymuje JDC60AM2, który zasilana Jaltest Link V9 przez port USB-A. To dokładnie to, co Państwu potrzebne przy wózki widłowych i podnośnikach spalinowych napędzanych elektrycznie, gdzie gniazdo diagnostyczne samo nie dostarcza zasilania. Poza tym sprzęt jest identyczny jak w przypadku 70001052, 70001060 i 70001053; różnica polega na module oprogramowania.

ZALETY

✔Jako jedyny zestaw spośród czterech walizek zawiera JDC60AM2, czyli kabel zasilania USB, który dostarcza energię interfejsowi w przypadku, gdy gniazdo diagnostyczne samo jej nie dostarcza.
✔Multipin Kit 70002001 zawiera dwadzieścia multipinów (JTP01 do JTP10 w kolorze niebieskim i żółtym), kabel połączeniowy JTP101 oraz kable zasilające JDC10AM2 i JDC20AM2.
✔Dzięki JDC213.9 podłączacie się bezpośrednio do 16-pinowego gniazda OBD2, które znajduje się w nowszych podnośnikach teleskopowych i podnośnikach nożycowych.
✔Kabel przedłużający JDC100 o długości 100 cm utrzymuje Jaltest Link V9 z dala od gniazda połozioneho za siedzeniem kierowcy lub pod maską.

OGRANICZENIA

✕Walizka nie zawiera specjalistycznych kabli przejściowych dla poszczególnych marek; do tego potrzebne są luźne kable JDC lub zestawy kablowe 70002022 i 70002028.
✕To ta sama kompaktowa walizka 70003015 jak w przypadku 70001052, 70001060 i 70001053; JDC60AM2 to jedyne dodatkowe urządzenie.
✕Sprzęt nie pracuje samodzielnie — oprogramowanie Jaltest na komputerze z systemem Windows przeprowadza diagnostykę, ten zestaw tylko nawiązuje połączenie.
✕Kompaktowa walizka jest przeznaczona na ten zestaw plus około dwanaście kabli; większa kolekcja kablów się tam nie zmieści.

Zastosowania i funkcjonalności

Ten zestaw nawiązuje połączenie między komputerem z systemem Windows z oprogramowaniem Jaltest a jednostkami sterującymi wózków widłowych, podnośników teleskopowych i podnośników nożycowych. Jaltest Link V9 tłumaczy magistralę pojazdu na komputer, zaś kable określają punkt dostępu — do 16-pinowego gniazda OBD2 lub przez multipiny na niestandardowy złącz. Poniżej znajduje się opis zawartości walizki i sposobu jej użytkowania.

Zawartość walizki

  • Jaltest Link V9 (70001015): Interfejs diagnostyczny z 26-pinowym DB26 do kabla i USB-C do komputera.
  • Multipin Kit (70002001): Dwadzieścia multipinów JTP01 do JTP10 w kolorze niebieskim i żółtym, kabel połączeniowy JTP101 oraz kable zasilające JDC10AM2 i JDC20AM2.
  • JDC213.9: Kabel przejściowy z 26-pinowego DB26 na 16-pinowe gniazdo OBD2.
  • JDC107.9B: Kabel połączeniowy od Jaltest Link V9 do portu USB-C komputera.
  • JDC100: Kabel przedłużający o długości 100 cm między Jaltest Link V9 a kablem urządzenia.
  • JDC60AM2: Kabel zasilający, który dostarcza energię Jaltest Link V9 przez port USB-A.
  • Kompaktowa walizka (70003015): Walizka o wymiarach 505 × 381 × 146 mm z miejscem na ten zestaw i około dwanaście kabli.

Co można z nią robić

  • Odczyt i kasowanie kodów błędów: Na każdej jednostce sterującej obsługiwanej przez moduł Jaltest MHE.
  • Śledzenie danych na żywo i parametrów: W przypadku napędu dieslowskiego, LPG, gazowego i elektrycznego.
  • Sterowanie komponentami: Bezpośrednie uruchamianie zaworów, przekaźników i urządzeń wykonawczych.
  • Podłączenie się do niestandardowego złącza: Dzięki multipinom możecie uzyskać dostęp do gniazda, dla którego nie istnieje gotowy kabel.
  • Samodzielne zasilanie interfejsu: Dzięki JDC60AM2 Jaltest Link V9 pracuje nawet wtedy, gdy gniazdo diagnostyczne nie dostarcza zasilania.

Pojazdy i zastosowania zgodne

Decydujący jest moduł oprogramowania, nie walizka. Ten sprzęt należy do Jaltest MHE, czyli modułu dla wewnętrznych urządzeń transportu i manipulacji materiałami. W przypadku tego sprzętu nigdy nie wprowadzono obowiązkowego standaryzowanego gniazda OBD, dlatego własne złącza producentów pozostają w użyciu również na nowych maszynach — do tego służą multipiny i kable zasilające.

Wewnętrzne urządzenia transportu i manipulacji materiałami:

  • Wózki widłowe: Między innymi Hyster, Yale, Linde, Still, Jungheinrich, Toyota i Crown.
  • Podnośniki teleskopowe: Podnośniki teleskopowe.
  • Podnośniki nożycowe: Podnośniki nożycowe i belkowe, między innymi JLG, Haulotte i Genie.
  • Napędy i regulatory: Między innymi Zapi i Curtis w sprzęcie napędzanym elektrycznie.
💡
Warto wiedzieć: Cztery kompaktowe walizki sprzętowe Jaltest wyglądają z zewnątrz identycznie — ta sama kompaktowa walizka 70003015 z taką samą etykietą na pokrywie. Tę konfigurację rozpoznacie po siódmym kablu, czyli JDC60AM2. Jeśli nie pracujecie z transportem wewnętrznym, sprawdzcie 70001052 dla pojazdów użytkowych i robót ziemnych, 70001060 dla rolnictwa lub 70001053 dla statków.

Zawartość opakowania

  • 1x Interfejs Jaltest Link V9 (70001015)
  • 1x Multipin Kit (70002001)
  • 1x Jaltest (JDC213.9) | Kabel przejściowy Link V9 26-pin DB26 – 16-pin OBD2 | Interfejs
  • 1x Jaltest (JDC107.9B) | Kabel przejściowy Link V9 – USB-C | Interfejs
  • 1x Jaltest (JDC100) | Kabel przedłużający Link V9 26-pin DB26 (100 cm) | Interfejs
  • 1x Jaltest (JDC60AM2) | Kabel zasilający USB-A | Interfejs
  • 1x Jaltest (70003015) | Kompaktowa walizka

Specyfikacja techniczna

Specyfikacja Opis
Producent Jaltest (Cojali)
Numer referencyjny 70301001
Typ Zestaw sprzętu do diagnostyki pojazdów
Wersja Kompaktowa walizka
Liczba elementów 7
Zawartość Jaltest Link V9 (70001015), Multipin Kit (70002001), JDC213.9, JDC107.9B, JDC100, JDC60AM2, walizka 70003015
Interfejs Jaltest Link V9, 26-pinowy kabel DB26, USB-C do komputera
Zestaw multipinów 70002001 — dwadzieścia multipinów JTP01 do JTP10, JTP101, JDC10AM2, JDC20AM2
Kabel przedłużający JDC100, 100 cm
Kabel zasilający JDC60AM2, USB-A
Zastosowanie Wewnętrzny transport i urządzenia do podnoszenia (MHE)
Segment Wózki widłowe i urządzenia podnoszone
Część zestawu Urządzenie diagnostyczne MHE
Wymiary walizki 505 × 381 × 146 mm
