Jaltest  |  SKU: JDC565.9

Jaltest (JDC565.9) | Mitsubishi/Caterpillar kabel diagnostyczny 12-pin OBD – 16-pin OBD2 | Maszyny podnośnikowe i wyciągowe

€368,95 z VAT
€304,92 bez VAT

Gwarancja bezpośrednio od AsTools

Sami obsługujemy sprawy gwarancyjne szybko i bez pośrednictwa producenta. Dzięki naszemu własnemu magazynowi części zamiennych i wiedzy technicznej możemy Ci zazwyczaj udzielić pomocy od razu. Tylko w wyjątkowych przypadkach wysyłamy produkt do dostawcy.

2 lata gwarancji na wszystkie produkty

Wszystkie nasze produkty są dostarczane z 2-letnią gwarancją fabryczną. Gwarantuje to długotrwałą jakość i serwis.

Łatwy zwrot

Zwrot można łatwo złożyć za pośrednictwem swojego konta. Wyślemy Ci etykietę zwrotną na e-mail. Koszty zwrotu pokrywasz sam.

Profesjonalna obsługa klienta

Nasi eksperci gotowi Ci szybko i fachowo pomóc, zarówno online, jak i w naszym stacjonarnym sklepie. Pytania? Zapraszamy do kontaktu!

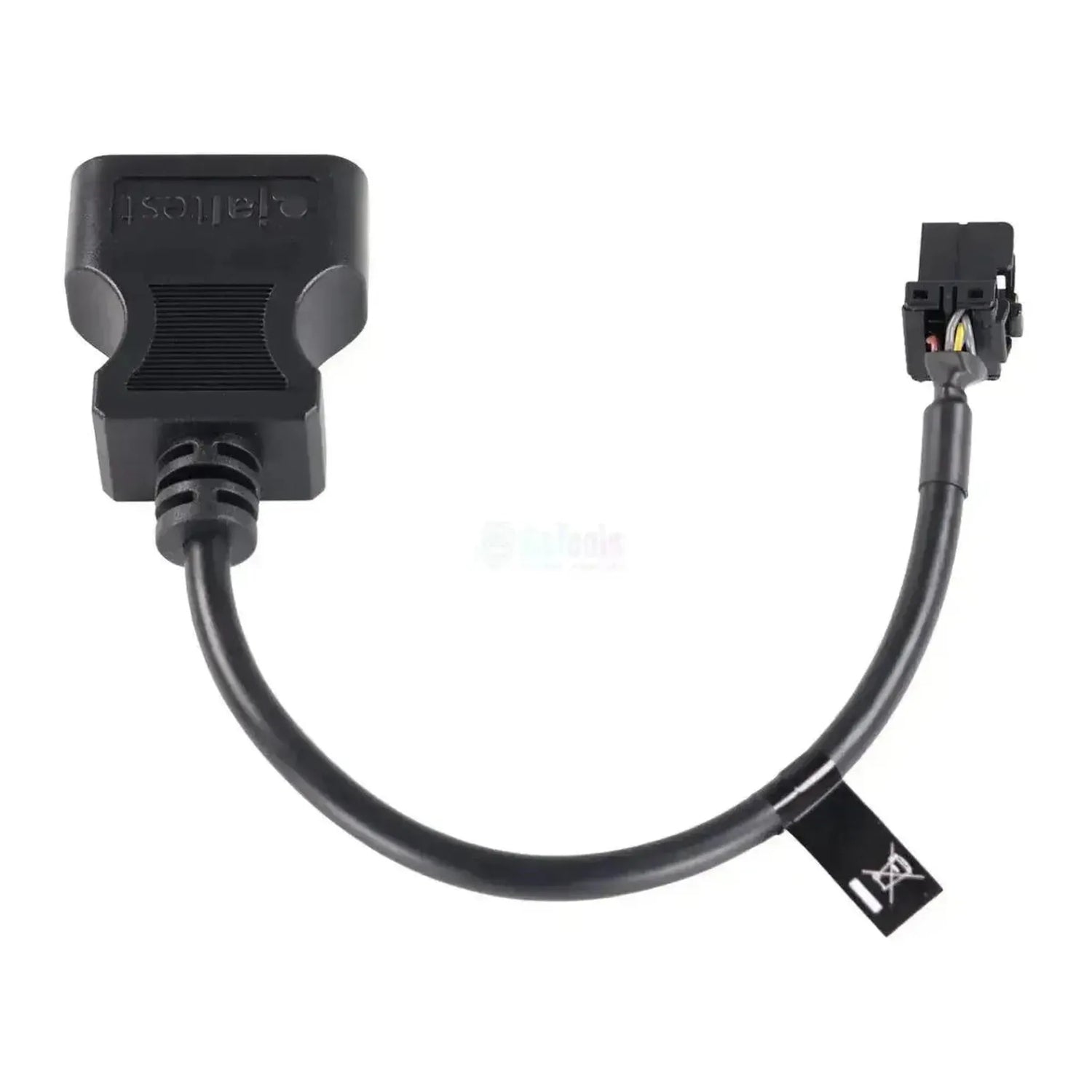

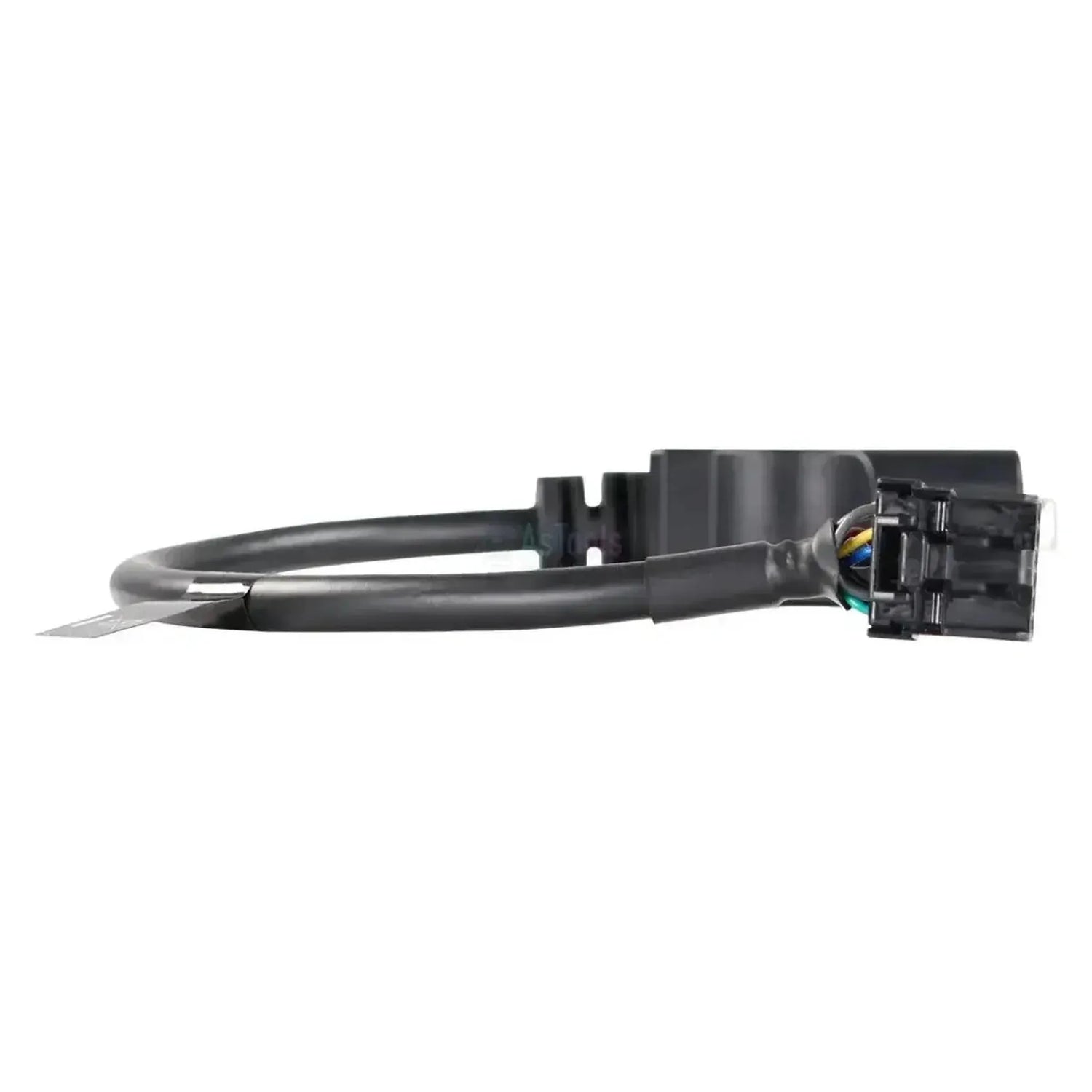

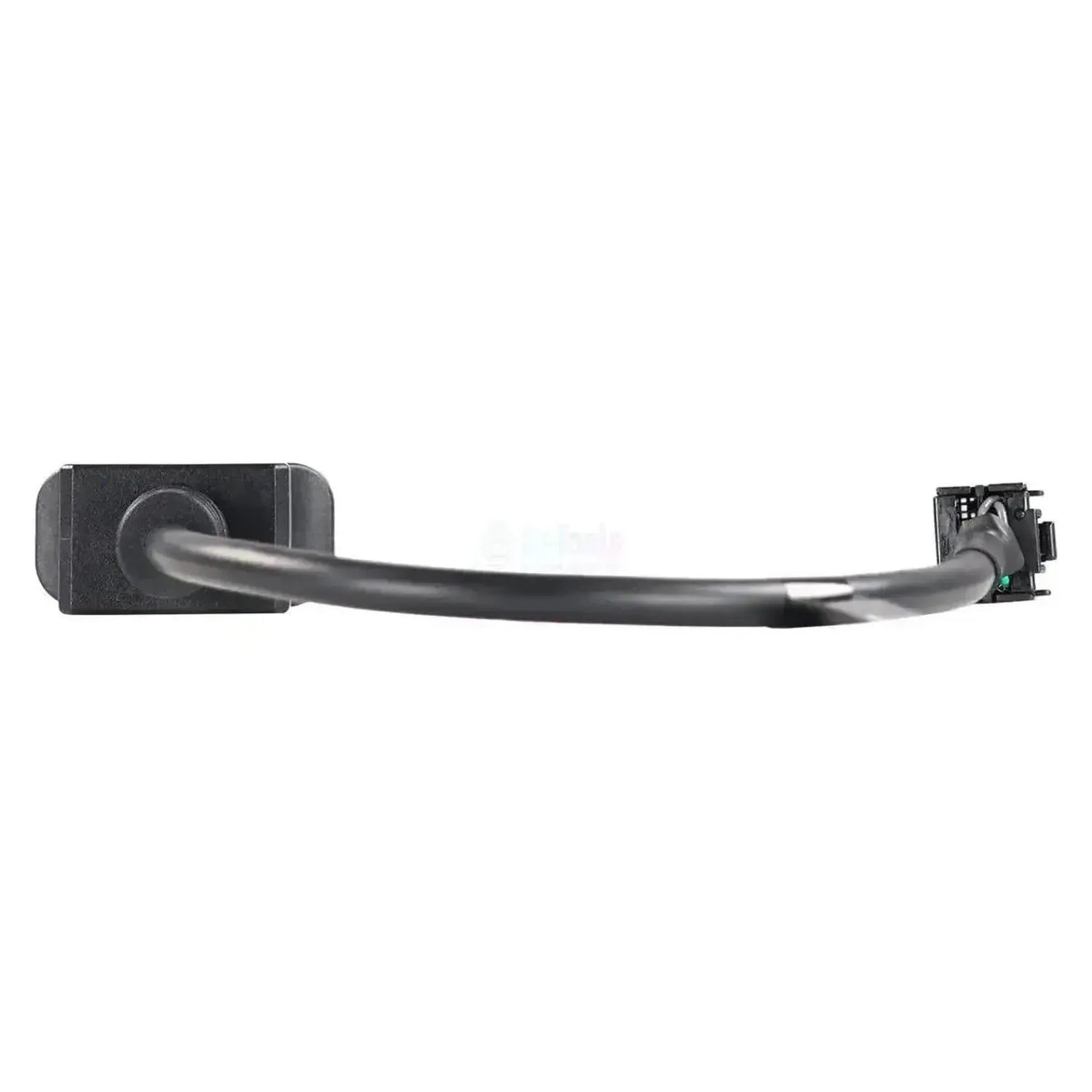

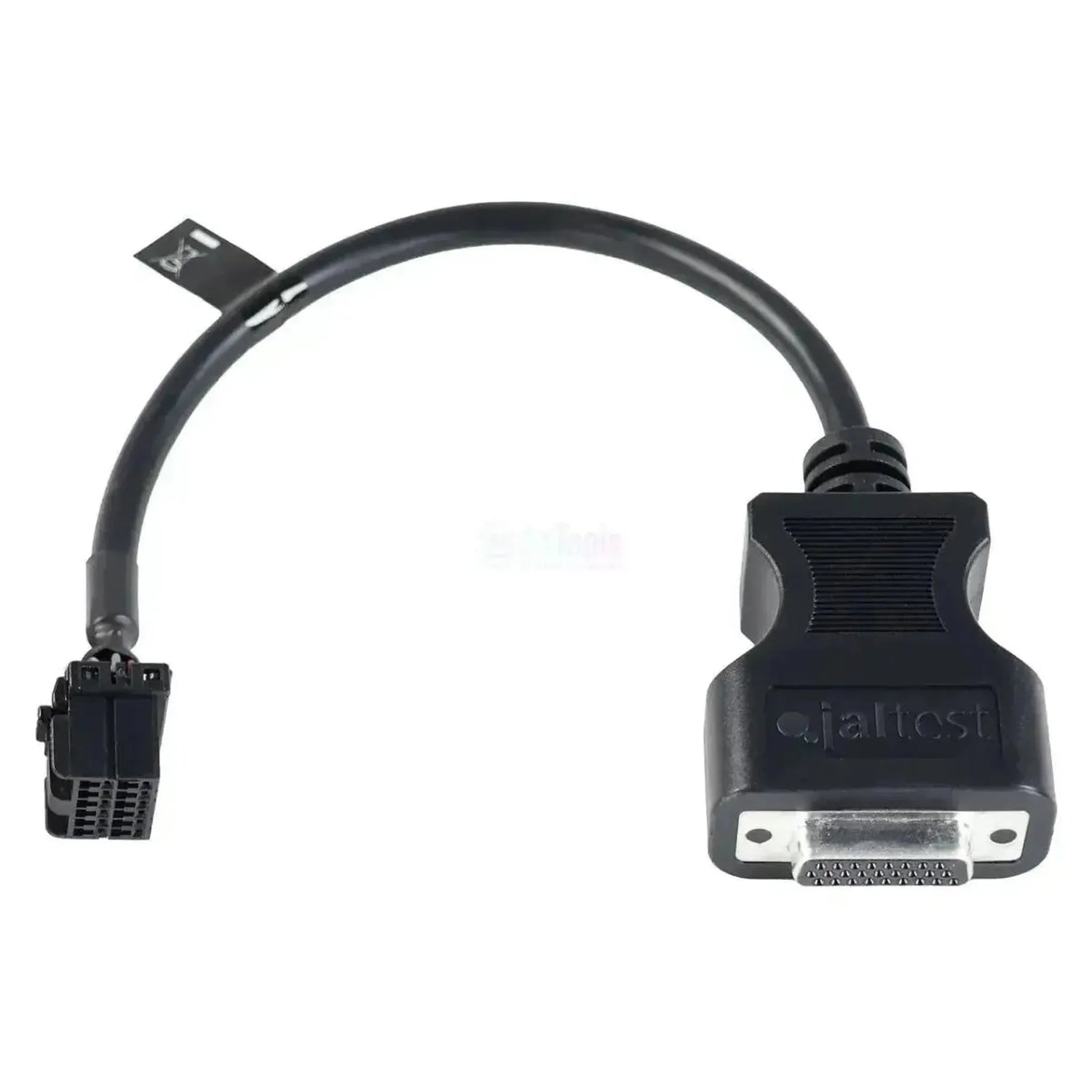

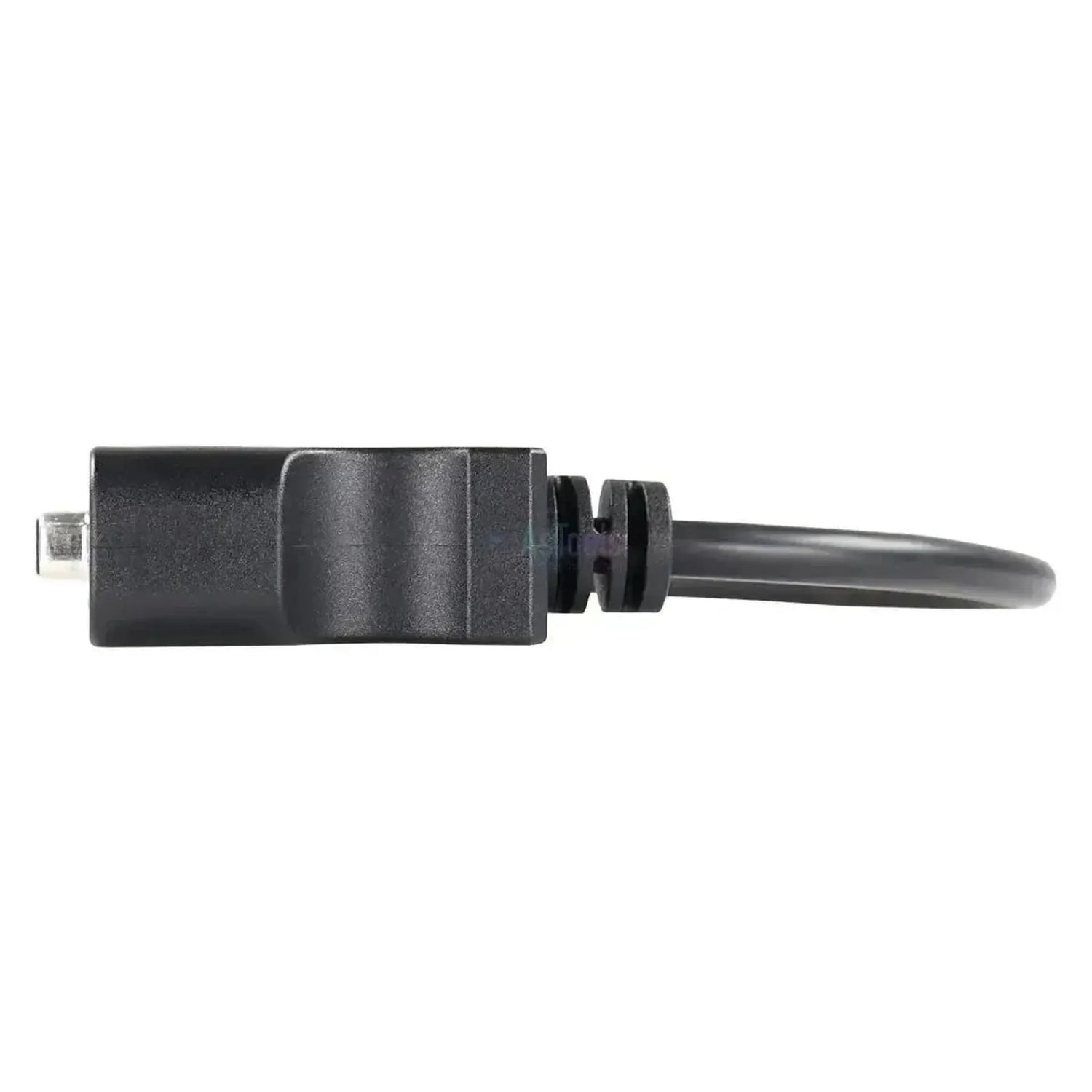

De Jaltest JDC565.9 verbindt de 12-pins diagnoseaansluiting van Mitsubishi- en Caterpillar-heftrucks met de 16-pins OBD2-ingang van uw Jaltest-diagnosekabel. Aan de machinezijde zit de 12-pins stekker, in of onder de bestuurdersplaats; aan de interfacezijde de OBD2-behuizing. De kabel meet 30 cm en is opgegeven voor de Jaltest Link V9.

Met de kabel aangesloten bereikt de Jaltest-software de centrale computer VCM4, VCM6 en VCM15DN en het instrumentenpaneel MP. Op de zwaardere uitvoeringen komen de motorregelingen 1204E en 1204F en de uitlaatgasnabehandeling SCR/DEF erbij; op de lichtere trucks blijft het bij de centrale computer en het instrumentenpaneel. De kabel valt onder Jaltest MHE.

PLUSPUNTEN

✔Eén kabel voor twee merken: Jaltest voert zowel Mitsubishi als Caterpillar met deze aansluiting in de MHE-dekking.
✔Bereikt de centrale computer (VCM4, VCM6 en VCM15DN), met foutcodes, meetwaarden en onderhoud.
✔Op de zware uitvoeringen ook de motorregeling (1204E en 1204F) en de uitlaatgasnabehandeling (SCR/DEF).
✔Dekt bij Caterpillar niet alleen heftrucks, maar ook de TH- en TL-verreikers uit hetzelfde programma.

AANDACHTSPUNTEN

✕Niet elk model heeft een motorregeling in de dekking; bij de FD40N en FD50(C)N staan alleen de centrale computer en het instrumentenpaneel, bij de FD100N2 wel de motorregelingen.
✕De onderhoudsfunctie ontbreekt bij het instrumentenpaneel (MP) en bij de motorregeling 1204F (PDL); die laatste kent ook geen aanvullende acties.
✕Alleen voor de 12-pins aansluiting; Mitsubishi en Caterpillar voeren binnen hetzelfde programma ook machines met een andere stekker.
✕Deze uitvoering is opgegeven voor de Jaltest Link V9.

Toepassingen en functionaliteiten

Via deze verbinding benadert u met de Jaltest-software de regeleenheden van de heftruck. Welke systemen aanwezig zijn, verschilt per model en per uitvoering.

Regeleenheden die u kunt benaderen

  • VCM4, VCM6, VCM15DN: Centrale computer, met onderhoud.
  • MP: Instrumentenpaneel, zonder onderhoud.
  • 1204E en 1204F (J1939): Motorregeling, zware uitvoeringen.
  • 1204F (PDL): Motorregeling, zonder onderhoud.
  • SCR/DEF: Uitlaatgasnabehandeling.

Wat u kunt doen

  • Foutcodes: Lezen per regeleenheid.
  • Meetwaarden: Met instelbare alarmgrenzen.
  • Onderhoud: Centrale computer en motorregeling.
  • Aanvullende acties: Alleen bij de 1204F (J1939).

Zo gebruikt u hem

  1. Stekker zoeken: Zoek de 12-pins stekker bij de bestuurdersplaats.
  2. Aansluiten: Steek de JDC565.9 in de aansluiting.
  3. Link koppelen: Sluit de OBD2-kant aan op de diagnosekabel van de Link V9.
  4. Contact aan: Zet het contact van de truck aan.
  5. Uitlezen: Kies Mitsubishi of Caterpillar in Jaltest MHE.

Compatibele voertuigen en toepassingen

Bepalend is de stekker, niet het model. De kabel past op elke Mitsubishi- of Caterpillar-machine met de 12-pins diagnoseaansluiting. Hieronder staan de series in de Jaltest MHE-dekking; het aantal penposities telt u aan de bestuurdersplaats zelf na.

Mitsubishi:

  • FB-serie: Elektrische heftrucks, onder meer FB13(C)PN(T), FB14(C)N2(T), FB15(C)PN(T), FB16(C)N(T) en de FB20K tot en met FB35K.
  • FD-serie: Dieselheftrucks, onder meer FD15N, FD20N, FD40N, FD50(C)N, FD70N(M) en FD100N2.
  • FG- en FGC-serie: Gasheftrucks, onder meer FG15N, FG20N, FG40N, FG50(C)N, FGC15N en FGC35K.

Caterpillar:

  • Heftrucks: De C-, P-, E-, DP-, EP-, GC- en GP-series.
  • Verreikers: De TH- en TL-series.
💡
Goed om te weten: De diagnoseaansluiting van deze trucks zit doorgaans in of onder de bestuurdersplaats. Mitsubishi en Caterpillar voeren naast deze 12-pins uitvoering ook machines met een andere stekker. Controleer dat aan de machine zelf voordat u bestelt.

Verpakkingsinhoud

  • 1x Jaltest (JDC565.9) | Mitsubishi/Caterpillar 12-pins OBD – 16-pins OBD2 Verloopkabel | Hef- en Hijswerktuigen

Specyfikacja techniczna

Ogólne

Marka kabla lub adaptera. Zwykle musi odpowiadać marce Państwa urządzenia diagnostycznego.Marka
Jaltest
Rodzaj produktu: pojedynczy kabel przejściowy, adapter bez kabla lub kompletny zestaw.Rodzaj produktu
Kabel przejściowy
Rodzaje pojazdów lub maszyn, w których można stosować kabel. Pozwala to szybko ocenić, czy pasuje do pojazdów trafiających do Państwa warsztatu.Rodzaje pojazdów
  • Transport wewnętrzny
Liczba marek pojazdów, z którymi kabel jest kompatybilny. Wiele kabli przejściowych pasuje tylko do jednej marki z własnym złączem.Liczba marek pojazdów
2 marki

Zastosowanie

Marka urządzenia diagnostycznego, z którym współpracuje kabel. Kabel jednej marki zazwyczaj nie pasuje do testera innej marki.Kompatybilne urządzenie diagn.
  • Jaltest
Wersja interfejsu Jaltest Link, do której pasuje kabel. Niektóre kable działają tylko z najnowszą wersją V9.Wersja Jaltest Link
  • Link V9
Moduł Jaltest wymagany do korzystania z kabla. Bez właściwej licencji kabel nie będzie działać.Moduł oprogramowania Jaltest
  • MHE transport wewnętrzny

Złącza

Wtyk podłączany do gniazda diagnostycznego pojazdu lub maszyny. Musi dokładnie pasować.Złącze od strony pojazdu
12-pinowe OBD
Wtyk po stronie urządzenia diagnostycznego lub interfejsu. Najczęściej 16-pinowy wtyk OBD2.Złącze od strony urządzenia
16-pinowe OBD2

Funkcje diagnostyczne

Podgląd aktualnych wartości pomiarowych czujników podczas pracy pojazdu. Przydatne przy wykrywaniu usterek.Podgląd danych na żywo

Wymiary i waga

Długość kabla. Dłuższy kabel zapewnia większą swobodę ruchu przy trudno dostępnym gnieździe.Długość kabla
30 cm
Numer referencyjny
JDC565.9

Pozostałe parametry

Toepassing
Mitsubishi- en Caterpillar-heftrucks
Regeleenheden
VCM4, VCM6 en VCM15DN (centrale computer), MP (instrumentenpaneel), 1204E en 1204F (motorregeling), SCR/DEF
Nodig om te gebruiken
Jaltest Link V9 met licentie voor Jaltest MHE
