Jaltest  |  SKU: JDC507A

Jaltest (JDC507A) | Przejściówka New Holland/Case IH 13-pinowe OBD – Switch | Pojazd rolniczy

€71,95 z VAT
€59,46 bez VAT

Gwarancja bezpośrednio od AsTools

Sami obsługujemy sprawy gwarancyjne szybko i bez pośrednictwa producenta. Dzięki naszemu własnemu magazynowi części zamiennych i wiedzy technicznej możemy Ci zazwyczaj udzielić pomocy od razu. Tylko w wyjątkowych przypadkach wysyłamy produkt do dostawcy.

2 lata gwarancji na wszystkie produkty

Wszystkie nasze produkty są dostarczane z 2-letnią gwarancją fabryczną. Gwarantuje to długotrwałą jakość i serwis.

Łatwy zwrot

Zwrot można łatwo złożyć za pośrednictwem swojego konta. Wyślemy Ci etykietę zwrotną na e-mail. Koszty zwrotu pokrywasz sam.

Profesjonalna obsługa klienta

Nasi eksperci gotowi Ci szybko i fachowo pomóc, zarówno online, jak i w naszym stacjonarnym sklepie. Pytania? Zapraszamy do kontaktu!

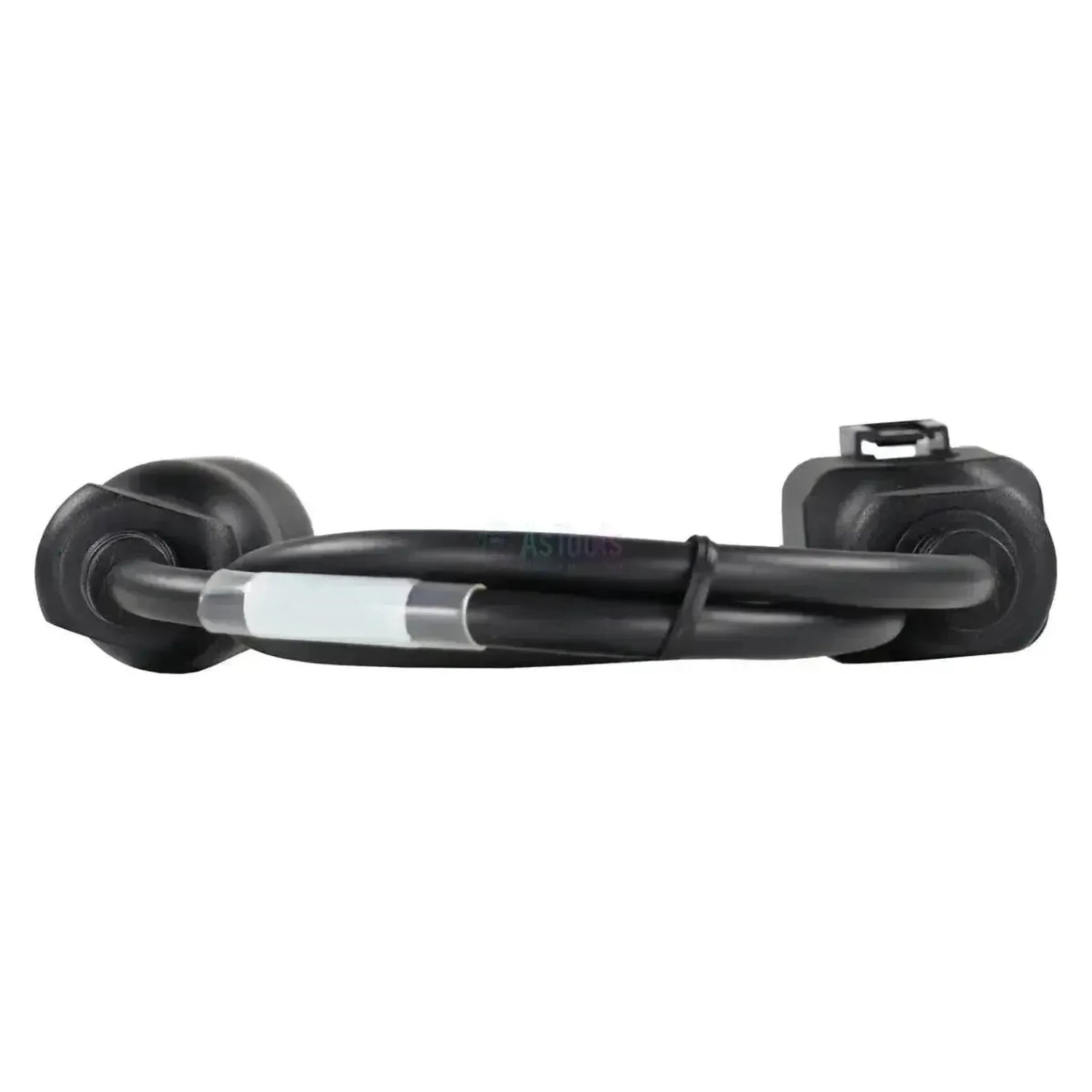

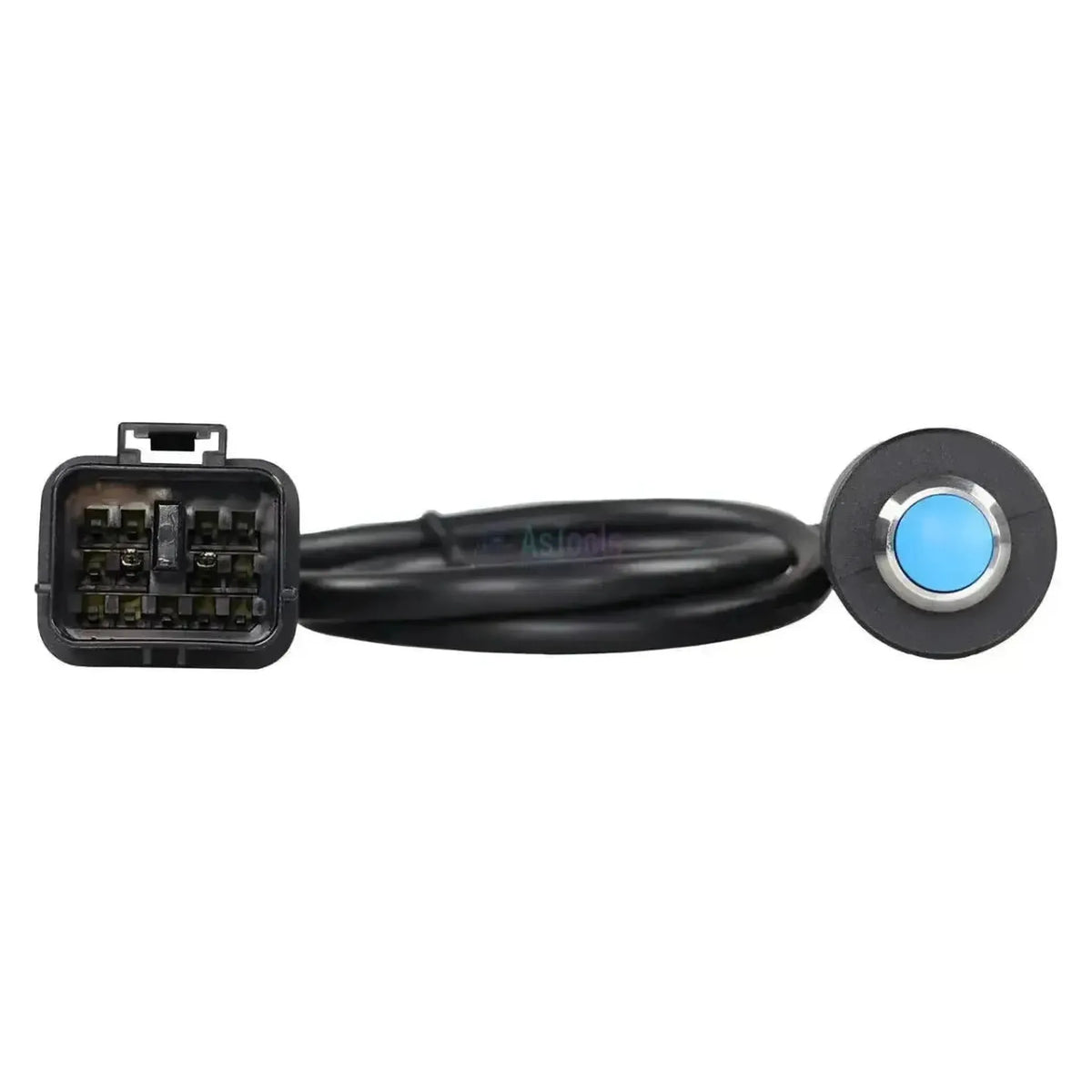

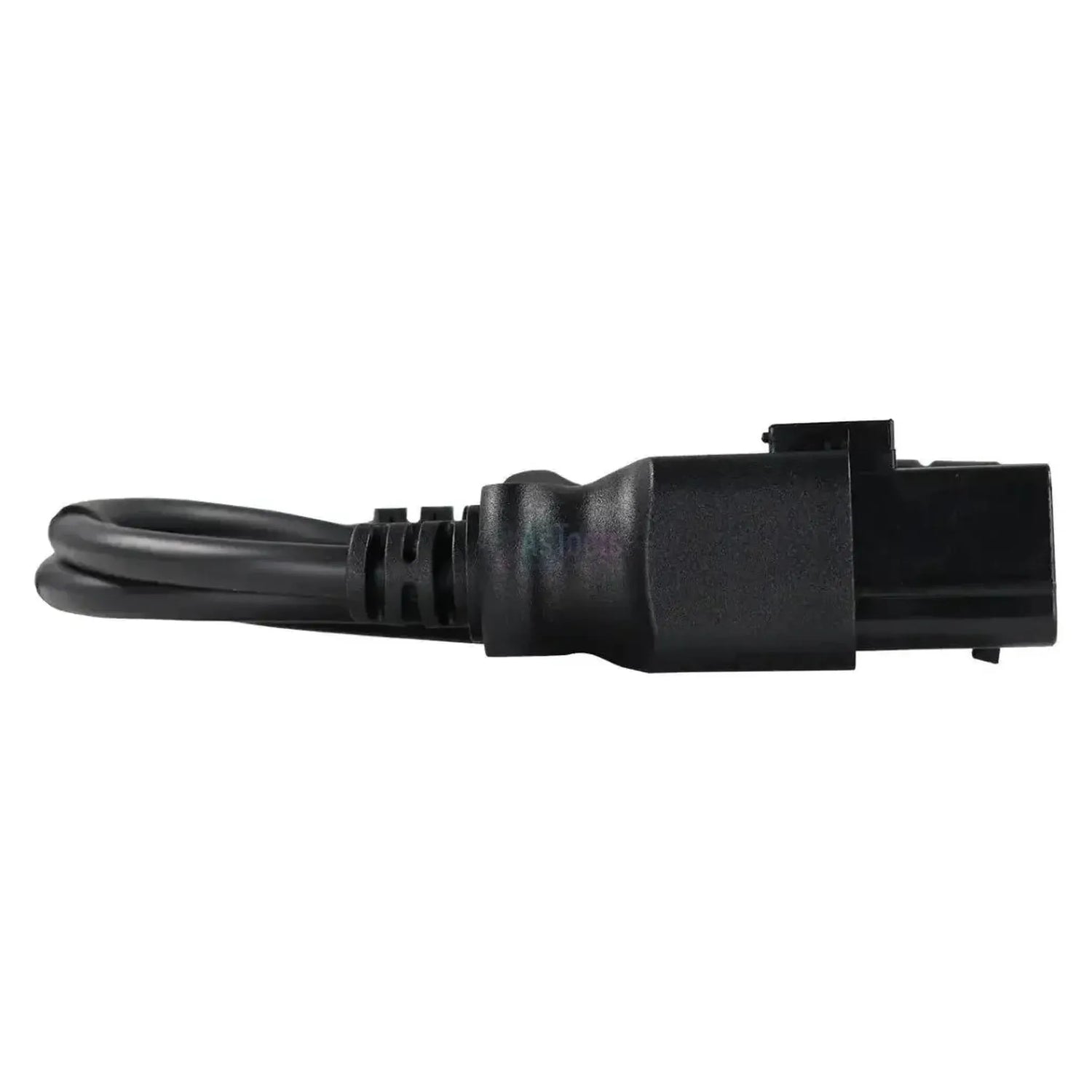

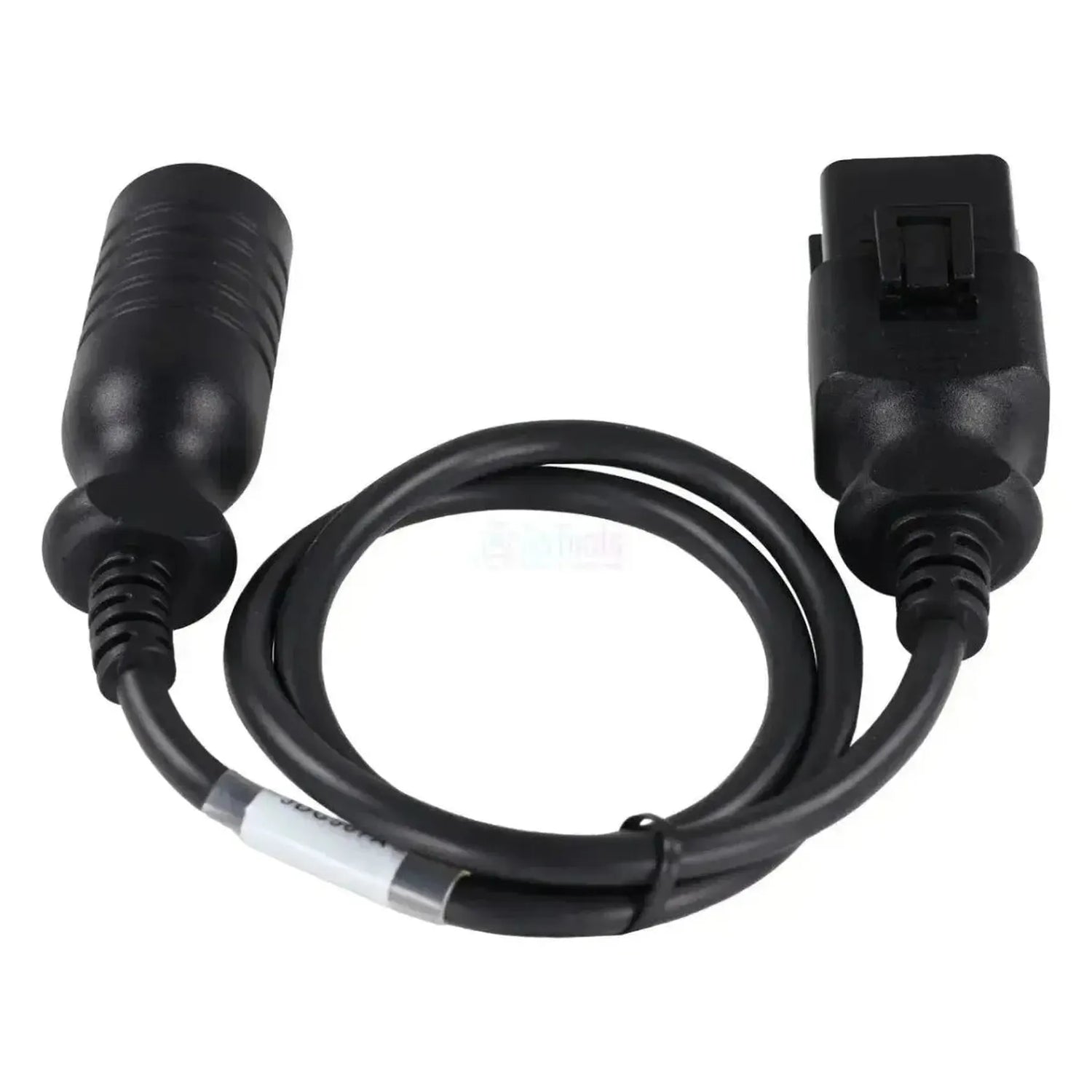

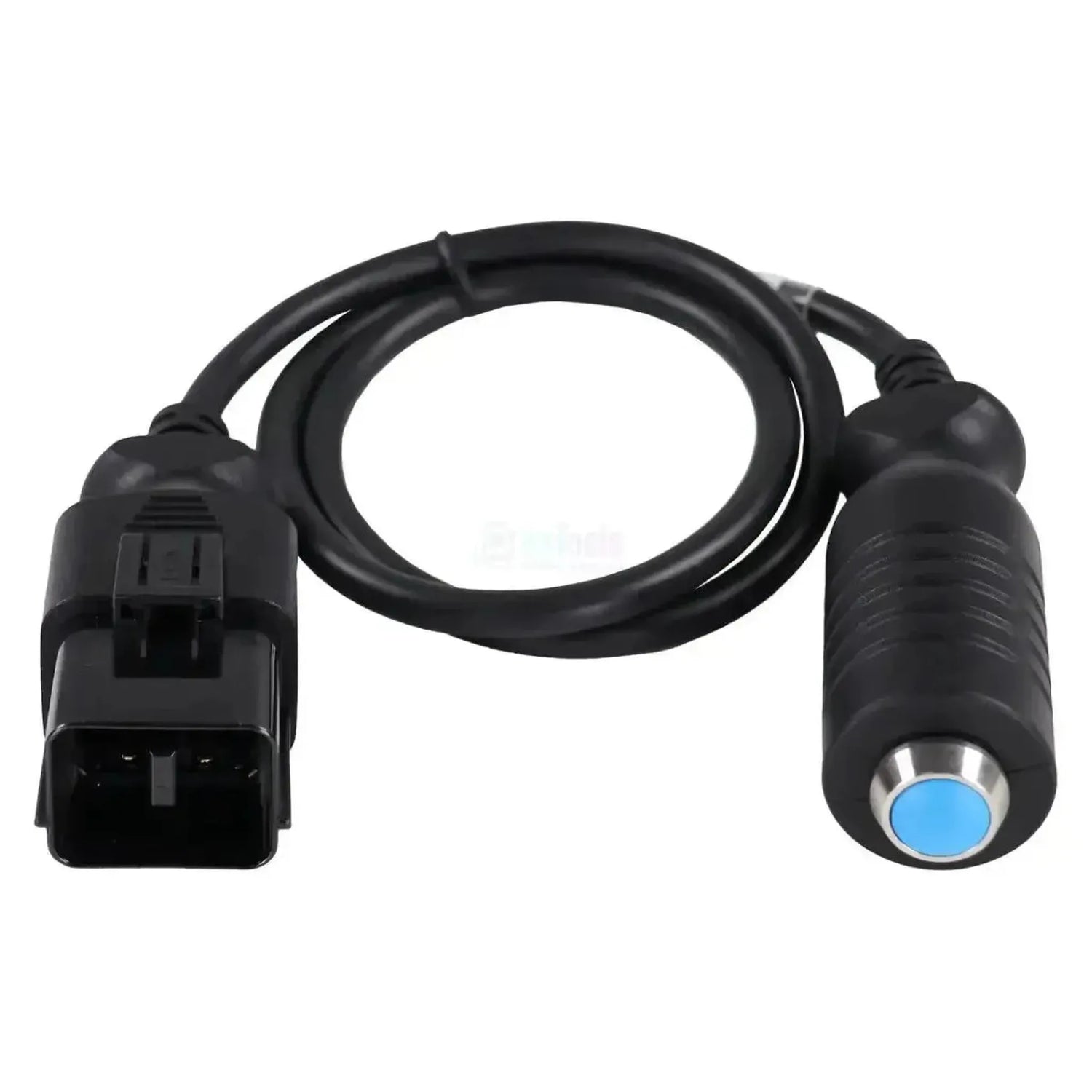

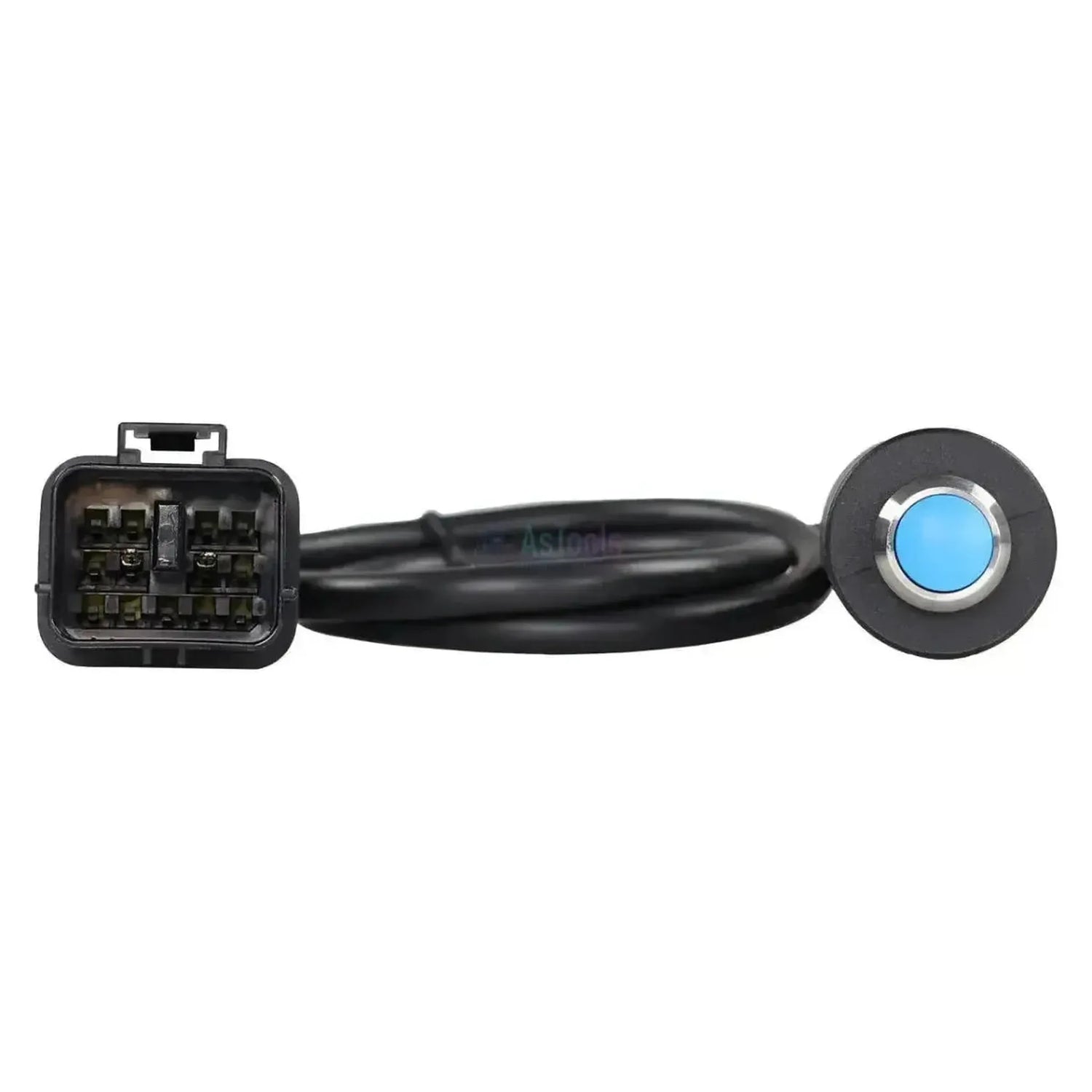

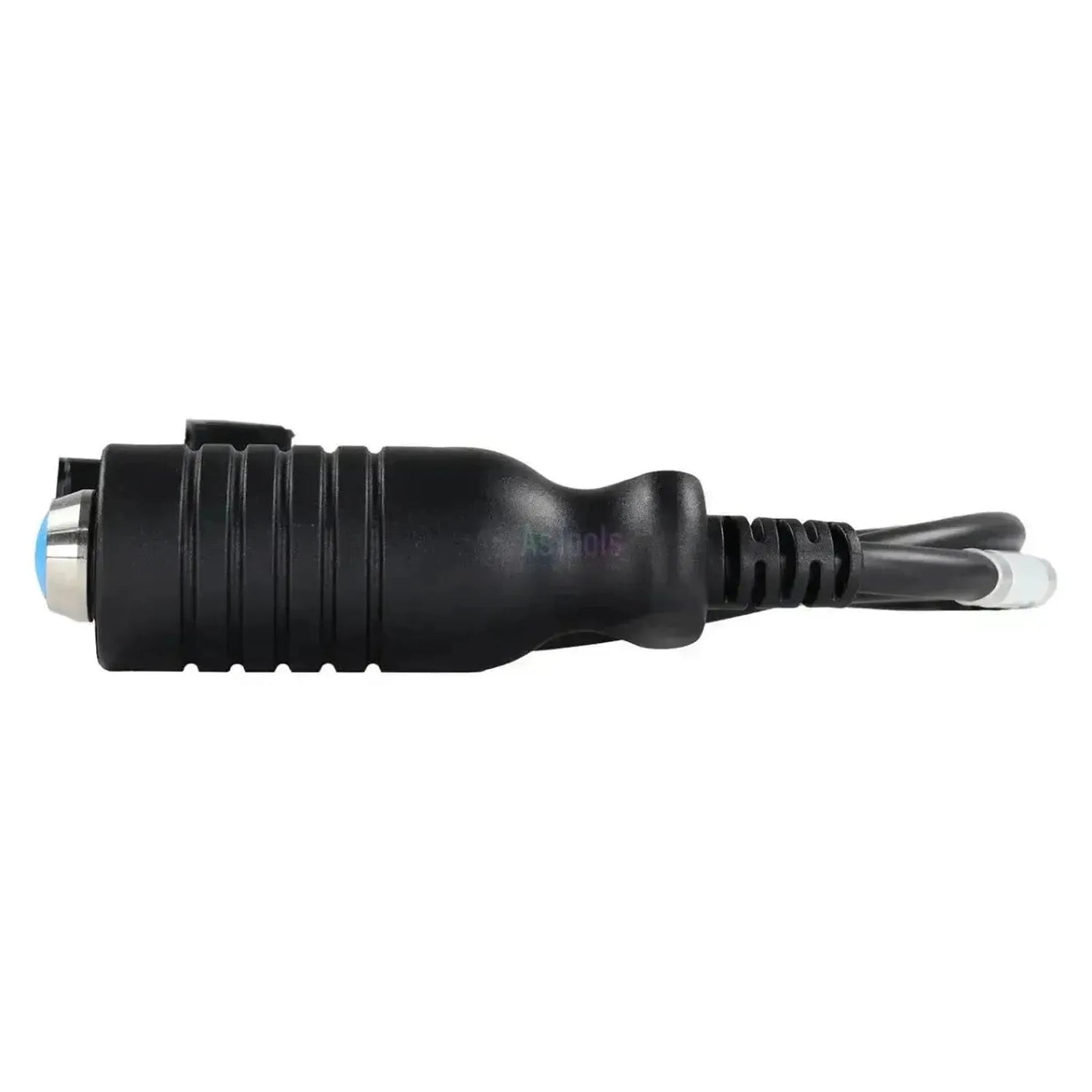

Jaltest JDC507A to kabel przełączający do 13-pinowego złącza diagnostycznego ciągników New Holland i Case IH. Po stronie maszyny znajduje się czarna prostokątna wtyczka z kątowym wejściem przewodu. Drugi koniec nie ma wtyczki, lecz czarną rękojeść z niebieskim przyciskiem w metalowym pierścieniu. Kabel ma długość 84–88 cm, dzięki czemu przycisk obsługuje się z dala od punktu podłączenia.

Przyciskiem ustawia się linię diagnostyczną ciągnika w odpowiednim położeniu, po czym oprogramowanie Jaltest może komunikować się z jednostkami sterującymi. Które jednostki są dostępne, zależy od położenia przełącznika i wykonania maszyny; zakres obejmuje skrzynię biegów i układ podnoszenia, aż po układ napędowy i silnik. Kabel współpracuje z Jaltest Link V8.1 i V9 i wchodzi w skład Jaltest AGV.

ZALETY

✔Pracuje na wspólnym 13-pinowym złączu CNH, które występuje zarówno w maszynach New Holland, jak i Case IH.
✔Niebieski przycisk w rękojeści przełącza linię diagnostyczną bez odłączania wtyczki.
✔Przy długości 84–88 cm kabel jest około trzy razy dłuższy niż standardowe przejściówki Jaltest o długości 28–30 cm.
✔Zgodny zarówno z Jaltest Link V8.1 jak i Jaltest Link V9.

UWAGI

✕To kabel przełączający. Wolnym końcem jest rękojeść z przyciskiem, a nie wtyczka 16-pinowa OBD2.
✕Które wykonania New Holland i Case IH mają to 13-pinowe złącze, nie jest określone według serii; decyduje wtyczka w kabinie.
✕Dla serii New Holland TN i serii Case IH JX obowiązuje odrębny kabel 5-pinowy, JDC508A.
✕Dla grupy CNH istnieje również drugi kabel przełączający, JDC511A. Sprawdź na maszynie, jakie złącze jest zamontowane.

Zastosowania i funkcje

Przez to złącze diagnostyczne oprogramowanie Jaltest łączy się z jednostkami sterującymi ciągnika. Które z nich są dostępne, zależy od położenia przycisku i wykonania maszyny.

Dostępne sterowniki

  • Skrzynia biegów: Zależnie od wykonania.
  • Układ podnoszenia: Zależnie od wykonania.
  • Układ napędowy: Zależnie od wykonania.
  • Silnik: Zależnie od wykonania.

Co Państwo mogą zrobić

  • Kody błędów: Odczyt i kasowanie dla każdej jednostki sterującej.
  • Wartości pomiarowe: Wartości czujników z progami alarmowymi.
  • Serwis: Interwały i raport serwisowy.
  • Ostrzeżenia: Przeglądanie aktywnych komunikatów diagnostycznych.
  • Dodatkowe czynności: Dodatkowe procedury dla każdej jednostki sterującej.

Sposób użycia

  1. Sprawdź wtyczkę: Znajdź prostokątną 13-pinową wtyczkę w kabinie.
  2. Podłączenie: Włóż JDC507A do złącza.
  3. Uruchom oprogramowanie: Otwórz Jaltest AGV.
  4. Obsługa przycisku: Przyciskiem ustaw linię diagnostyczną w odpowiednim położeniu.
  5. Odczyt: Wybierz New Holland lub Case IH oraz wykonanie.

Kompatybilne pojazdy i zastosowania

Decyduje wtyczka, nie model. New Holland i Case IH należą do tej samej grupy producentów i używają wspólnych złączy. Ten kabel dotyczy 13-pinowego złącza diagnostycznego z funkcją przełączania, rozpoznawalnego po prostokątnej wtyczce z kątowym wejściem przewodu. Lista serii i lat produkcji nie jest ustalona; to złącze w kabinie pokazuje, czy kabel pasuje.

New Holland i Case IH:

  • 13-pinowe z funkcją przełączania: Do tego przeznaczony jest ten kabel.
  • Seria TN i seria JX: Korzystają z 5-pinowego złącza i JDC508A.
💡
Warto wiedzieć: 13-pinowe złącze znajduje się w kabinie. Prostokątna 13-pinowa wtyczka pasuje do tego kabla, a 5-pinowe złącze do JDC508A. Przed zamówieniem sprawdź to na samej maszynie.

Zawartość opakowania

  • 1x Jaltest (JDC507A) | New Holland/Case IH 13-pinowy OBD – kabel przejściowy Switch | Pojazd rolniczy

Specyfikacja techniczna

Ogólne

Producent kabla. Kable Jaltest współpracują ze sprzętem diagnostycznym Jaltest.Marka
Jaltest (Cojali)
Rodzaj kabla. Kabel diagnostyczny łączy się z gniazdem diagnostycznym, kabel pomiarowy służy do pomiaru osobnego podzespołu.Rodzaj kabla
Kabel przejściowy
Pakiet oprogramowania Jaltest, do którego należy kabel. Do jego użycia potrzebna jest licencja na ten moduł.Moduł oprogramowania Jaltest
  • AGV rolnictwo
Rodzaje pojazdów lub maszyn, do których przeznaczony jest kabel. Pozwala szybko ocenić, czy pasuje do pojazdów w Państwa warsztacie.Rodzaje pojazdów
  • Pojazd rolniczy

Złącza

Wersja interfejsu diagnostycznego Jaltest Link, z którą współpracuje kabel. Nie każdy kabel pasuje do każdej wersji.Kompatybilny Jaltest Link
  • Jaltest Link V8.1
  • Jaltest Link V9
Wtyk po stronie pojazdu, silnika lub maszyny. Musi pasować do gniazda diagnostycznego lub podzespołu.Złącze od strony pojazdu
13-pinowe OBD
Długość kabla. Dłuższy kabel zapewnia większą swobodę pracy.Długość kabla
84 do 88 cm

Funkcje diagnostyczne

Informacja, czy kody błędów można nie tylko odczytywać, ale także kasować. W niektórych systemach możliwy jest tylko odczyt.Kasowanie kodów błędów
Informacja, czy można podglądać bieżące wartości z czujników podczas pracy pojazdu. Przydatne przy wykrywaniu usterek.Podgląd wartości na żywo
Informacja, czy można sprawdzić termin kolejnego przeglądu. Przydatne przy planowaniu serwisu.Podgląd danych serwisowych
Informacja, czy dostępne są dodatkowe procedury Jaltest dla danego sterownika, takie jak testy lub procedury adaptacji.Dodatkowe procedury

Zastosowanie

Numer referencyjny
JDC507A
Wymagane do użytkowania
Jaltest Link V8.1 lub V9, Jaltest AGV

Pozostałe parametry

Zastosowanie
New Holland i Case IH (13-pinowe złącze, z przyciskiem przełączającym)
Złącze po stronie interfejsu
Brak wtyczki; czarna rękojeść z niebieskim przyciskiem
Jednostki sterujące
Jednostki sterujące New Holland i Case IH; zależnie od położenia przełącznika i wykonania maszyny
