Jaltest  |  SKU: 50003008

Jaltest (50003008) | Zestaw kabli pomiarowych | Akcesoria

€19,95 z VAT
€9,95 z VAT
€8,22 bez VAT

Gwarancja bezpośrednio od AsTools

Sami obsługujemy sprawy gwarancyjne szybko i bez pośrednictwa producenta. Dzięki naszemu własnemu magazynowi części zamiennych i wiedzy technicznej możemy Ci zazwyczaj udzielić pomocy od razu. Tylko w wyjątkowych przypadkach wysyłamy produkt do dostawcy.

2 lata gwarancji na wszystkie produkty

Wszystkie nasze produkty są dostarczane z 2-letnią gwarancją fabryczną. Gwarantuje to długotrwałą jakość i serwis.

Łatwy zwrot

Zwrot można łatwo złożyć za pośrednictwem swojego konta. Wyślemy Ci etykietę zwrotną na e-mail. Koszty zwrotu pokrywasz sam.

Profesjonalna obsługa klienta

Nasi eksperci gotowi Ci szybko i fachowo pomóc, zarówno online, jak i w naszym stacjonarnym sklepie. Pytania? Zapraszamy do kontaktu!

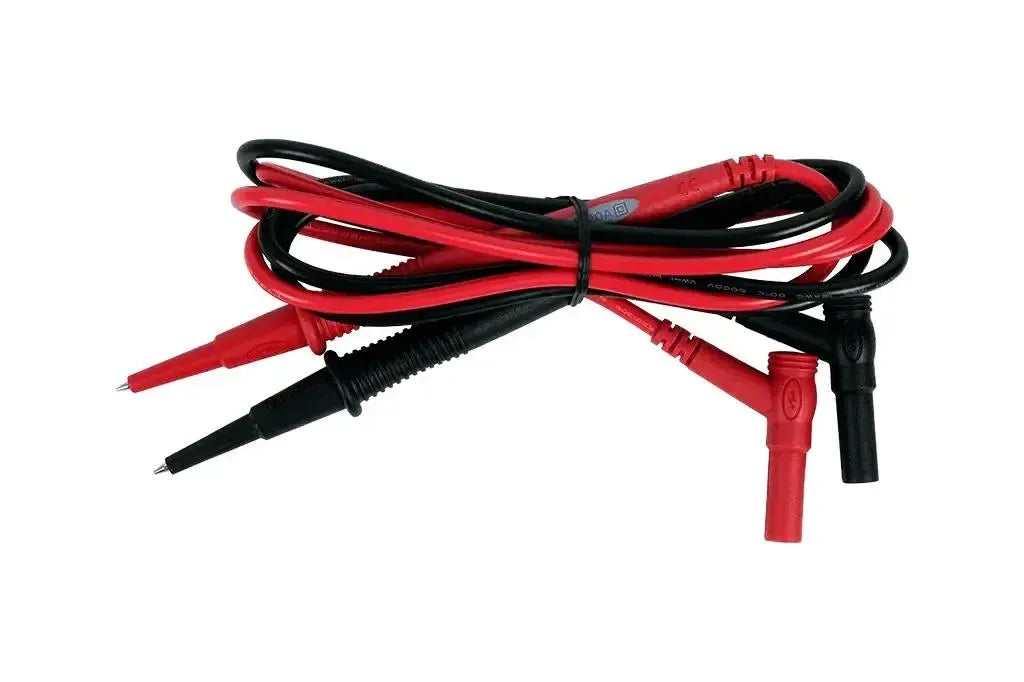

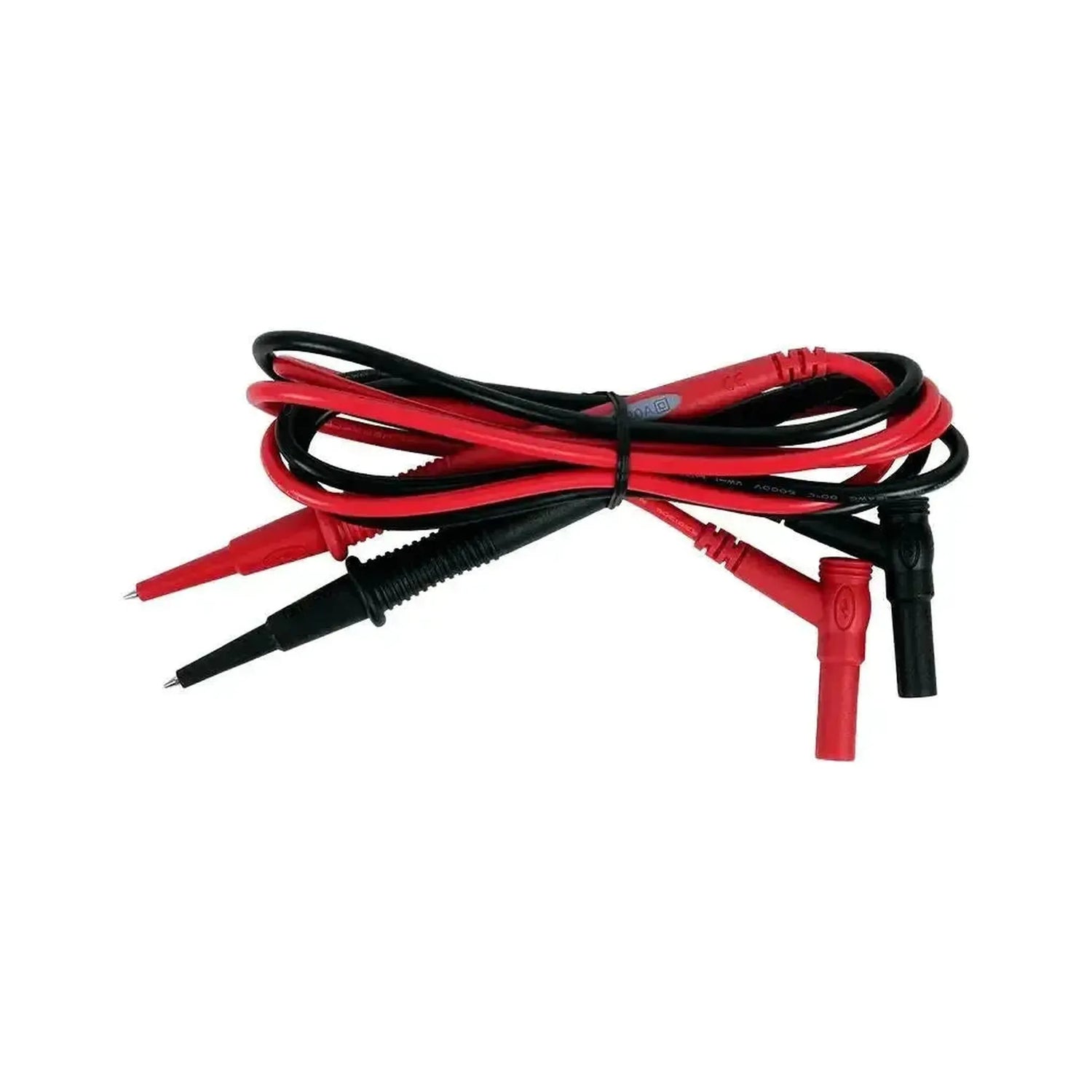

Zestaw kabli pomiarowych Jaltest (50003008) składa się z dwóch przewodów pomiarowych, jednego czerwonego i jednego czarnego, każdy wyposażony w stały uchwyt pomiarowy z jednej strony i kątową wtyczkę bananową bezpieczeństwa z drugiej. Uchwyty mają żebrowaną rękę z grubą tulejką, dzięki czemu palce pozostają za punktem pomiarowym. Na wtyczce znajduje się znak CE, oznaczenie podwójnej izolacji i 20 A; na powłoce 20 AWG, 5000 V i 90 °C. Oba przewody razem ważą 95,5 grama.

Za pomocą tych przewodów Państwo mierzą napięcie, opór i ciągłość czujników, aktywatorów i wiązek kablowych za pomocą posiadanego multimetru. Ostry koniec dosięga ciasnych punktów pomiarowych, gdzie tępy uchwyt się ześlizguje, a kątowa wtyczka przytrzymuje przewód wzdłuż urządzenia zamiast sterczeć prosto. Jest to zamiennik luźny dla przewodów, które uległy uszkodzeniu lub stały się zawodne.

ZALETY

✔Pasuje do wtyków bananowych bezpieczeństwa na niemal każdym multimetrze ze standardowym wejściem pomiarowym.
✔Kątowa wtyczka nie sterczy prosto z urządzenia, co jest bardzo przydatne podczas pomiarów w ciasnej przestrzeni.
✔Ostre uchwyty osiągają małe lub zatopione punkty pomiarowe, gdzie tępy uchwyt się ześlizguje.
✔Zamiennik luźny dla uszkodzonych przewodów, dzięki czemu działające urządzenie pomiarowe pozostaje użyteczne.

OGRANICZENIA

✕Zestaw składa się z dwóch przewodów. Zaciski, adaptery i etui przechowywania nie są w zestawie.
✕Uchwyty są przymocowane na stałe do przewodu i nie można ich wymienić na zacisk ani inny koniec.
✕Jeśli Państwo potrzebują więcej rodzajów połączeń, Jaltest (50003019) | Zestaw kabli pomiarowych i końcówek testowych (120-częściowy) to warianta walizki z końcówkami, zaciskami i przewodami pomiarowymi.
✕Koniec uszkadza izolację drutu podczas przebijania. Zalepcie dziurę później, w przeciwnym razie wilgoć dostanie się do żyły.

Zastosowania i funkcjonalności

Te przewody to połączenie między multimetrem Państwa a punktem pomiarowym. Przeznaczone są do prac elektrycznych na okablowaniu pojazdu, czyli do niskiego napięcia na czujnikach, aktywatorach i wiązkach kablowych.

Co się mierzy za pomocą tego urządzenia

  • Pomiar napięcia: Napięcie zasilania, strata masy i napięcie sygnału na czujniku lub aktywatorze.
  • Pomiar oporu: Opór cewki, uzwojenia czujnika lub grzałki.
  • Pomiar ciągłości: Sprawdzenie żyły od początku do końca w celu znalezienia przerwy.
  • Wskazanie usterek: Zwarcie, przerwana żyła lub wartość sygnału odbiegająca od normy.

Sposób wykonania przewodów

  • Strona instrumentu: Kątowa wtyczka bananowa bezpieczeństwa, której trzpień jest w dużej części obudowany.
  • Strona pomiarowa: Stały uchwyt pomiarowy z ostrym metalowym końcem i żebrowaną rękawicą.
  • Kolor: Jeden przewód czerwony i jeden czarny, dzięki czemu plus i masa pozostają od siebie oddzielone.
  • Nadruk: Na wtyczce znak CE, oznaczenie izolacji podwójnej i 20 A; na kablu 20 AWG, 5000 V, 90 °C i VW-1.

Ten zestaw lub 120-częściowa walizka

W sklepie internetowym znajdują się dwa zestawy obok siebie, oba dotyczące pomiarów. Różnica polega na zakresie. Jeden składa się z luźnych przewodów, drugi to walizka pełna urządzeń do podłączania. Ten blok umieszcza je obok siebie.

Dwa zestawy obok siebie

  • Jaltest (50003008) | Zestaw kabli testowych | Akcesoria: Dwa przewody razem 95,5 grama, czerwony i czarny, z zamocowanym ostrym uchwytem. Przeznaczony jako standardowy zestaw przewodów do multimetru lub jego zamiennik.
  • Jaltest (50003019) | Zestaw kabli pomiarowych i końcówek testowych (120-częściowy): Walizka ważąca 2 kg z końcówkami do wkłuwania, końcówkami przebijającymi, zaciskami krokodylkowymi, zaciskami chwytającymi i luźnymi przewodami pomiarowymi. Przeznaczony dla osób, które potrzebują innego rodzaju końcówki lub zacisku do każdego połączenia.
  • Który z nich wybrać: Jeśli Państwo mierzą głównie w łatwo dostępnych punktach, zestaw kabli testowych wystarczy. Jeśli często pracują Państwo na wtykach, które muszą pozostać podłączone, walizka to logiczny wybór.
💡
Warto wiedzieć: Przewody pomiarowe zużywają się w dwóch miejscach: zagięcie tuż za wtyczką i koniec uchwytu. Mikropęknięcie w izolacji lub wygięty koniec dają wartości pomiarowe, które różnią się od pomiaru do pomiaru, powodując, że zdrowy obwód jest uznawany za uszkodzony. Dlatego co jakiś czas połóżcie oba przewody obok siebie i zmierzcie ciągłość, zanim rozpoczniecie szukanie usterki.

Zawartość opakowania

  • 1x Czerwony przewód pomiarowy ze stałym uchwytem pomiarowym i kątową wtyczką bananową bezpieczeństwa
  • 1x Czarny przewód pomiarowy ze stałym uchwytem pomiarowym i kątową wtyczką bananową bezpieczeństwa

Specyfikacja techniczna

Specyfikacja Opis
Producent Jaltest (Cojali)
Numer referencyjny 50003008
Typ Zestaw przewodów pomiarowych
Wersja Czerwony i czarny, luźne przewody bez etui
Liczba kabli 2
Połączenie strony instrumentu Kątowa wtyczka bananowa bezpieczeństwa
Połączenie strony pomiarowej Stały uchwyt pomiarowy z ostrym końcem i żebrowaną rękawicą
Nadruk na wtyczce CE, oznaczenie izolacji podwójnej, 20 A
Nadruk na kablu 20 AWG, 5000 V, 90 °C, VW-1
Waga 95,5 grama
Zastosowanie Multimetr z połączeniem bananowym
Segment Akcesoria
