Jaltest  |  SKU: JDC113.9

Jaltest (JDC113.9) | Kabel przejściowy Thermo King/Carrier 5-pinowe OBD – 26-pinowe DB26 | Przyczepa chłodnicza

€186,95 z VAT
€154,50 bez VAT

Gwarancja bezpośrednio od AsTools

Sami obsługujemy sprawy gwarancyjne szybko i bez pośrednictwa producenta. Dzięki naszemu własnemu magazynowi części zamiennych i wiedzy technicznej możemy Ci zazwyczaj udzielić pomocy od razu. Tylko w wyjątkowych przypadkach wysyłamy produkt do dostawcy.

2 lata gwarancji na wszystkie produkty

Wszystkie nasze produkty są dostarczane z 2-letnią gwarancją fabryczną. Gwarantuje to długotrwałą jakość i serwis.

Łatwy zwrot

Zwrot można łatwo złożyć za pośrednictwem swojego konta. Wyślemy Ci etykietę zwrotną na e-mail. Koszty zwrotu pokrywasz sam.

Profesjonalna obsługa klienta

Nasi eksperci gotowi Ci szybko i fachowo pomóc, zarówno online, jak i w naszym stacjonarnym sklepie. Pytania? Zapraszamy do kontaktu!

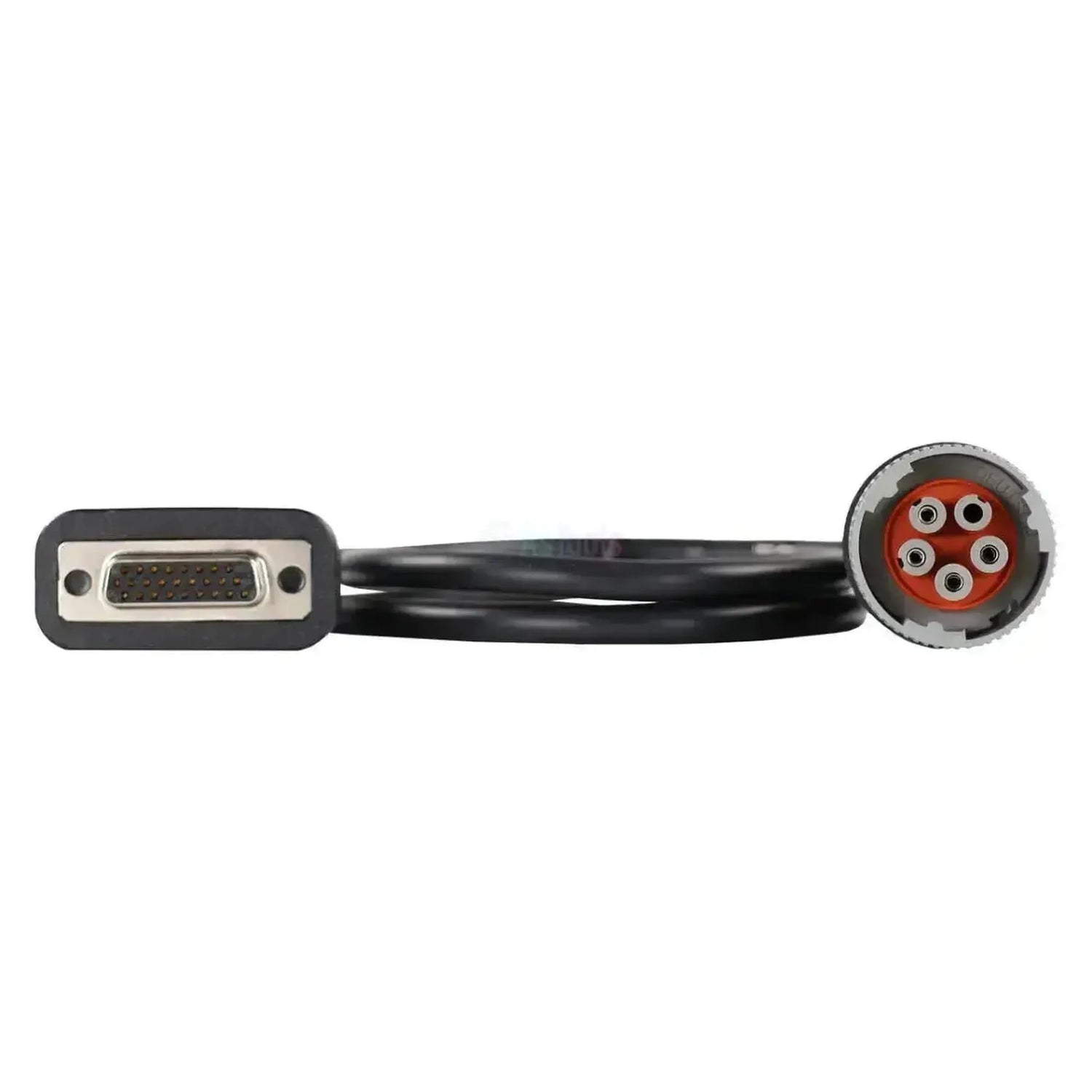

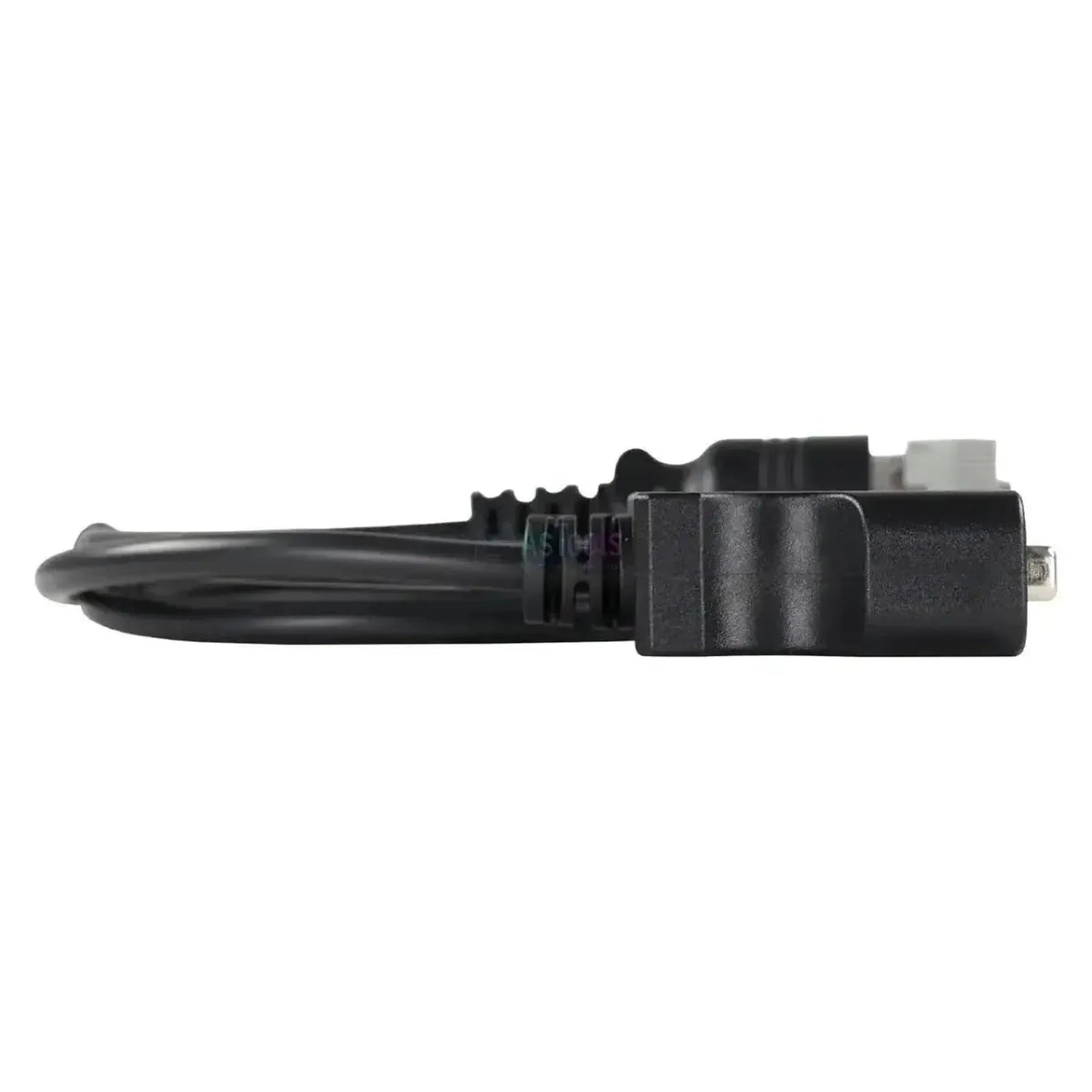

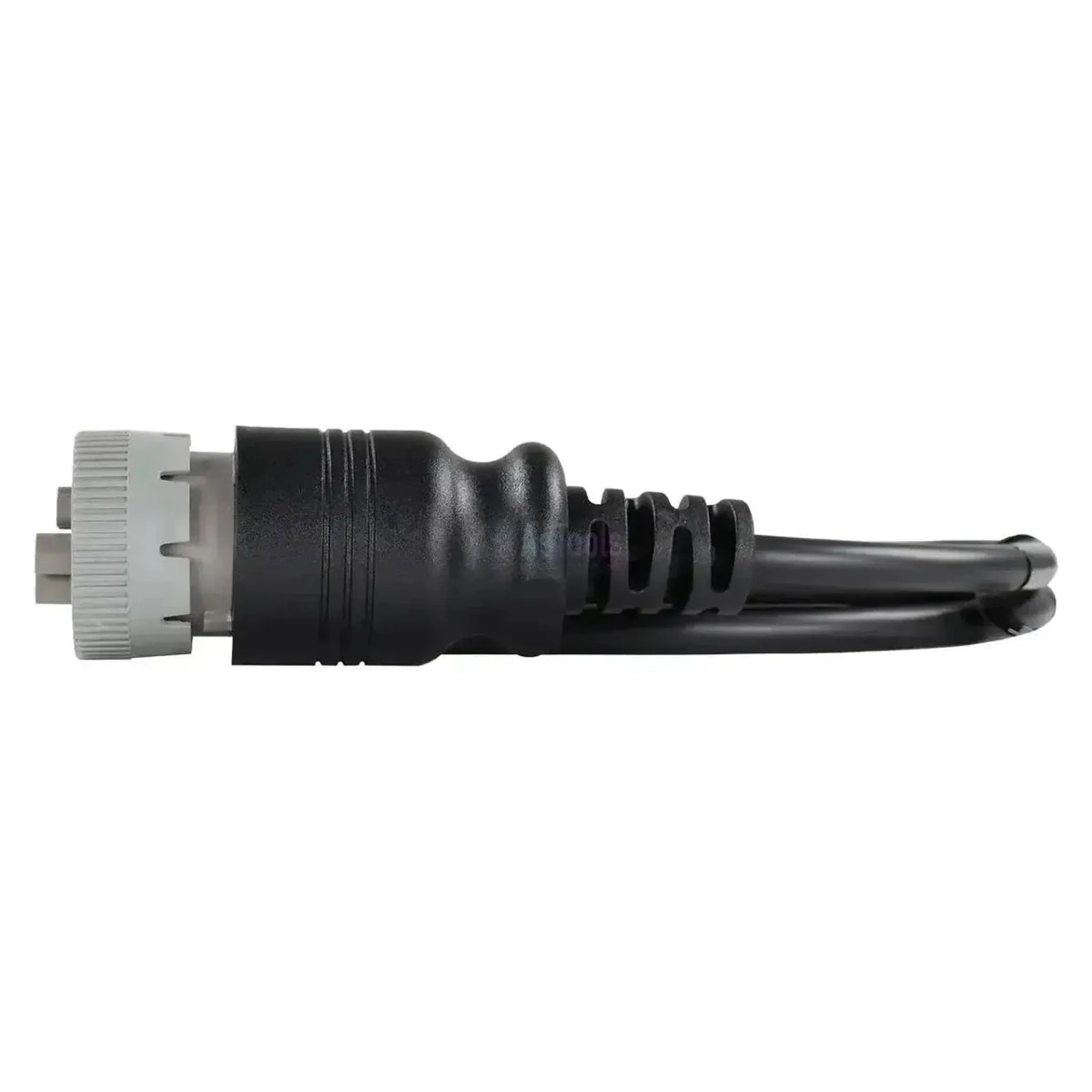

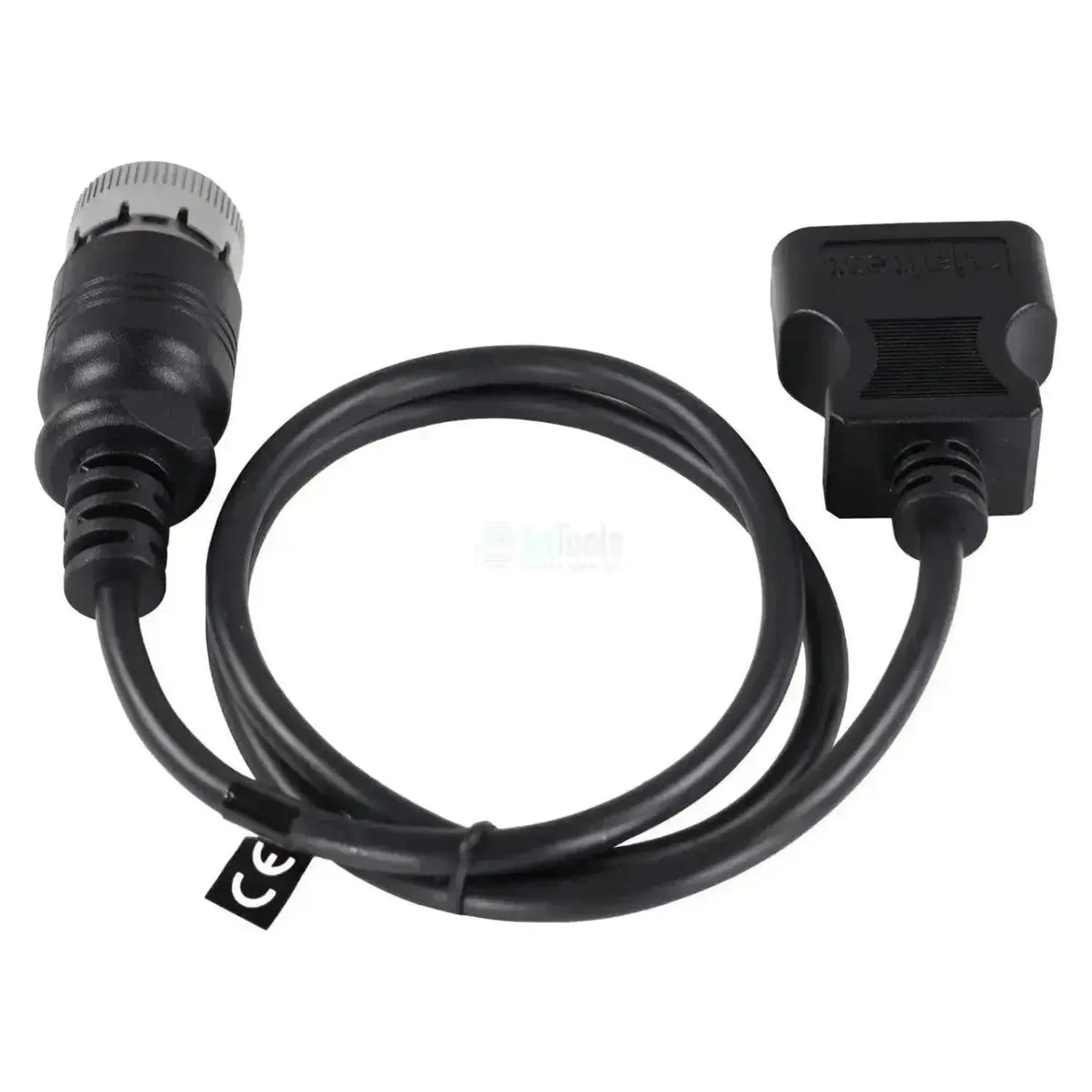

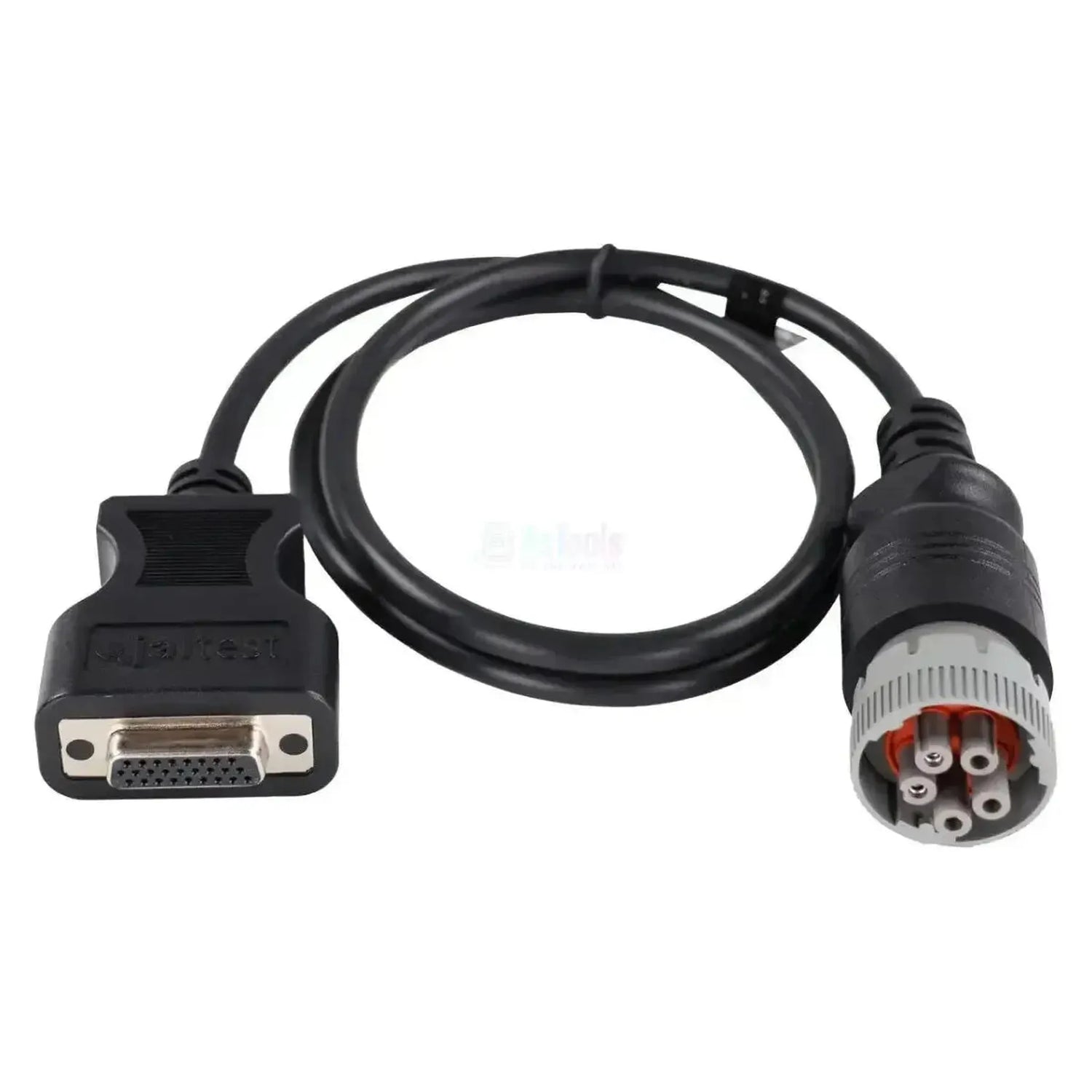

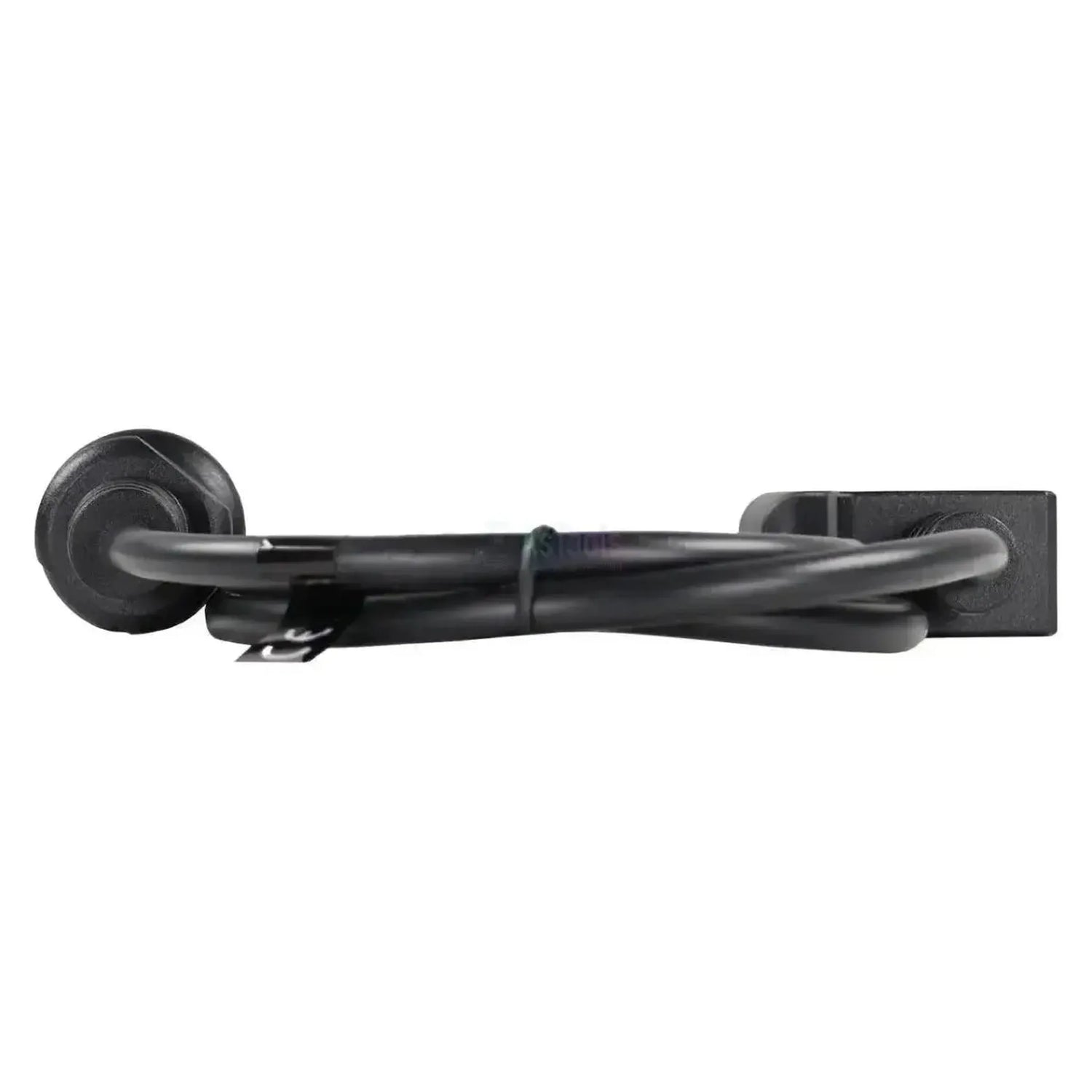

Jaltest JDC113.9 łączy okrągłe 5-pinowe złącze diagnostyczne agregatu chłodniczego z portem 26-pinowym Sub-D (DB26) Jaltest Link. Po stronie agregatu znajduje się okrągła wtyczka bagnetowa z jasnoszarym pierścieniem łączącym, pomarańczowym pierścieniem uszczelniającym i pięcioma pustymi stykami w szarej obudowie. Długość 97 do 103 cm pozwala ułożyć Link obok agregatu zamiast go zawieszać.

Thermo King i Carrier stosują w objętych tu agregatach to samo okrągłe 5-pinowe złącze, dlatego jeden kabel obsługuje obie marki. Umożliwia dostęp do sterowania agregatem chłodniczym oraz odczyt kodów błędów, wartości pomiarowych i danych ECU; w przypadku Carrier VECTOR 1350 dochodzą dane serwisowe. Strona produktu podaje wersję Link V9; kabel należy do Jaltest CV.

ZALETY

✔Dwie marki jednym kablem, ponieważ Thermo King i Carrier stosują tutaj to samo okrągłe 5-pinowe złącze.
✔Długość 97 do 103 cm, czyli ponad trzy razy więcej niż kable JDC115.9 i JDC121A9 o długości 28 do 30 cm.
✔Podłączenie bezpośrednio do 26-pinowego Sub-D Jaltest Link, bez kabla pośredniego.
✔W przypadku Carrier VECTOR 1350 w zakresie objęte są również interwały serwisowe, wraz z raportem serwisowym.

NA CO ZWRÓCIĆ UWAGĘ

✕Strona produktu podaje jako wersję Link wyłącznie V9; sprawdź, którą generację Link posiadasz.
✕Dla Smart Reefer 4, Smart Reefer µP VI/Thermoguard MTempIV, VECTOR 1550, serii X oraz X4 7300 i 7500 zakres Jaltest nie podaje funkcji diagnostycznych.
✕Ograniczenie dotyczy odczytu; Jaltest nie oferuje dla tych systemów chłodzenia sterowania podzespołami ani ustawiania parametrów.
✕Agregaty Carrier z płaską 3-pinową wtyczką wymagają kabla JDC115.9 (czarna obudowa) lub JDC121A9 (czerwona obudowa z żółtym uszczelnieniem).

Zastosowania i funkcje

Dzięki temu połączeniu oprogramowanie Jaltest umożliwia dostęp do sterowania agregatem chłodniczym na przyczepie lub naczepie, a nie do sterowania silnikiem ciągnika przed nią. Poniższe jednostki pochodzą z zakresu Jaltest dla chłodnictwa transportowego.

Jednostki sterujące, do których można uzyskać dostęp

  • Thermo King SR-2 i SR-3: sterowanie agregatem chłodniczym.
  • Thermo King TG-VI: sterowanie agregatem chłodniczym.
  • Carrier MAXIMA/ULTRA: sterowanie agregatem chłodniczym.
  • Carrier VECTOR: sterowanie agregatem chłodniczym.
  • Carrier VECTOR 1350: plus dane serwisowe.

Co można zrobić

  • Kody błędów: odczyt i kasowanie po naprawie.
  • Wartości pomiarowe: czujniki i przetworniki ciśnienia na żywo.
  • Wartości graniczne: komunikat o przekroczeniu zakresu.
  • Serwis: interwały dla VECTOR 1350.

Sposób użycia

  1. Znajdź złącze: zlokalizuj okrągłe 5-pinowe złącze na agregacie chłodniczym.
  2. Połączenie z Link: Proszę włożyć stronę DB26 do Jaltest Link.
  3. Podłącz agregat: dokręć wtyczkę bagnetową na agregacie.
  4. Włącz sterowanie: włącz agregat chłodniczy.
  5. Odczyt: w Jaltest wybierz markę i sterowanie.

Kompatybilne pojazdy i zastosowania

Decydujące jest złącze na agregacie chłodniczym, a nie marka przyczepy lub naczepy za nim. Ten kabel pasuje do okrągłego 5-pinowego złącza, które Thermo King i Carrier stosują w poniższych agregatach. Dla agregatów chłodniczych nigdy nie przewidziano jednolitego złącza diagnostycznego, dlatego rok produkcji naczepy nic nie mówi o złączu.

Thermo King:

  • Smart Reefer 2 (SR-2): sterowanie agregatem chłodniczym.
  • Smart Reefer 3 (SR-3): sterowanie agregatem chłodniczym.
  • Thermoguard TG-VI: sterowanie agregatem chłodniczym.

Carrier:

  • MAXIMA/ULTRA: sterowanie agregatem chłodniczym.
  • VECTOR: sterowanie agregatem chłodniczym.
  • VECTOR 1350: sterowanie agregatem chłodniczym, z danymi serwisowymi.
💡
Warto wiedzieć: złącze diagnostyczne znajduje się na samym agregacie chłodniczym, przy sterowaniu, a nie w kabinie ciągnika. Ten kabel rozpoznaje Pan/Pani po okrągłej wtyczce bagnetowej z pomarańczowym pierścieniem uszczelniającym; Thermo King i Carrier stosują inne wtyczki w zależności od generacji agregatu, dlatego przed zamówieniem proszę sprawdzić agregat.

Zawartość opakowania

  • 1x Jaltest (JDC113.9) | Kabel przejściowy Thermo King/Carrier 5-pinowe OBD - 26-pinowe DB26 | Przyczepa chłodnicza

Specyfikacja techniczna

Ogólne

Marka kabla lub adaptera. Zwykle musi odpowiadać marce Państwa urządzenia diagnostycznego.Marka
Jaltest
Rodzaj produktu: pojedynczy kabel przejściowy, adapter bez kabla lub kompletny zestaw.Rodzaj produktu
Kabel przejściowy
Rodzaje pojazdów lub maszyn, w których można stosować kabel. Pozwala to szybko ocenić, czy pasuje do pojazdów trafiających do Państwa warsztatu.Rodzaje pojazdów
  • Przyczepa
Liczba marek pojazdów, z którymi kabel jest kompatybilny. Wiele kabli przejściowych pasuje tylko do jednej marki z własnym złączem.Liczba marek pojazdów
2 marki
Zestaw kabli, w którym znajduje się również ten kabel. Jeśli mają już Państwo ten zestaw, nie trzeba kupować kabla osobno.Element zestawu kabli
Zestaw kabli do agregatów chłodniczych

Zastosowanie

Marka urządzenia diagnostycznego, z którym współpracuje kabel. Kabel jednej marki zazwyczaj nie pasuje do testera innej marki.Kompatybilne urządzenie diagn.
  • Jaltest
Wersja interfejsu Jaltest Link, do której pasuje kabel. Niektóre kable działają tylko z najnowszą wersją V9.Wersja Jaltest Link
  • Link V9
Moduł Jaltest wymagany do korzystania z kabla. Bez właściwej licencji kabel nie będzie działać.Moduł oprogramowania Jaltest
  • CV pojazdy użytkowe

Złącza

Wtyk podłączany do gniazda diagnostycznego pojazdu lub maszyny. Musi dokładnie pasować.Złącze od strony pojazdu
Okrągły 5-pinowy wtyk bagnetowy
Wtyk po stronie urządzenia diagnostycznego lub interfejsu. Najczęściej 16-pinowy wtyk OBD2.Złącze od strony urządzenia
26-pinowe Sub-D (DB26)

Funkcje diagnostyczne

Podgląd aktualnych wartości pomiarowych czujników podczas pracy pojazdu. Przydatne przy wykrywaniu usterek.Podgląd danych na żywo

Wymiary i waga

Numer referencyjny
JDC113.9

Pozostałe parametry

Zastosowanie
Agregaty chłodnicze Thermo King i Carrier z okrągłym 5-pinowym złączem
Długość
97 - 103 cm
Jednostki sterujące
Thermo King Smart Reefer 2 i 3 oraz Thermoguard TG-VI; Carrier MAXIMA/ULTRA, VECTOR i VECTOR 1350
Część zestawu kabli
Zestaw kabli do agregatu chłodniczego (29989)
Wymagane do użytkowania
Jaltest Link V9
