Jaltest  |  SKU: JDC509A

Jaltest (JDC509A) | Kabel adapter Volvo 16-pin OBD – 16-pin OBD2 | Maszyny terenowe i budowlane

€97,95 z VAT
€80,95 bez VAT

Gwarancja bezpośrednio od AsTools

Sami obsługujemy sprawy gwarancyjne szybko i bez pośrednictwa producenta. Dzięki naszemu własnemu magazynowi części zamiennych i wiedzy technicznej możemy Ci zazwyczaj udzielić pomocy od razu. Tylko w wyjątkowych przypadkach wysyłamy produkt do dostawcy.

2 lata gwarancji na wszystkie produkty

Wszystkie nasze produkty są dostarczane z 2-letnią gwarancją fabryczną. Gwarantuje to długotrwałą jakość i serwis.

Łatwy zwrot

Zwrot można łatwo złożyć za pośrednictwem swojego konta. Wyślemy Ci etykietę zwrotną na e-mail. Koszty zwrotu pokrywasz sam.

Profesjonalna obsługa klienta

Nasi eksperci gotowi Ci szybko i fachowo pomóc, zarówno online, jak i w naszym stacjonarnym sklepie. Pytania? Zapraszamy do kontaktu!

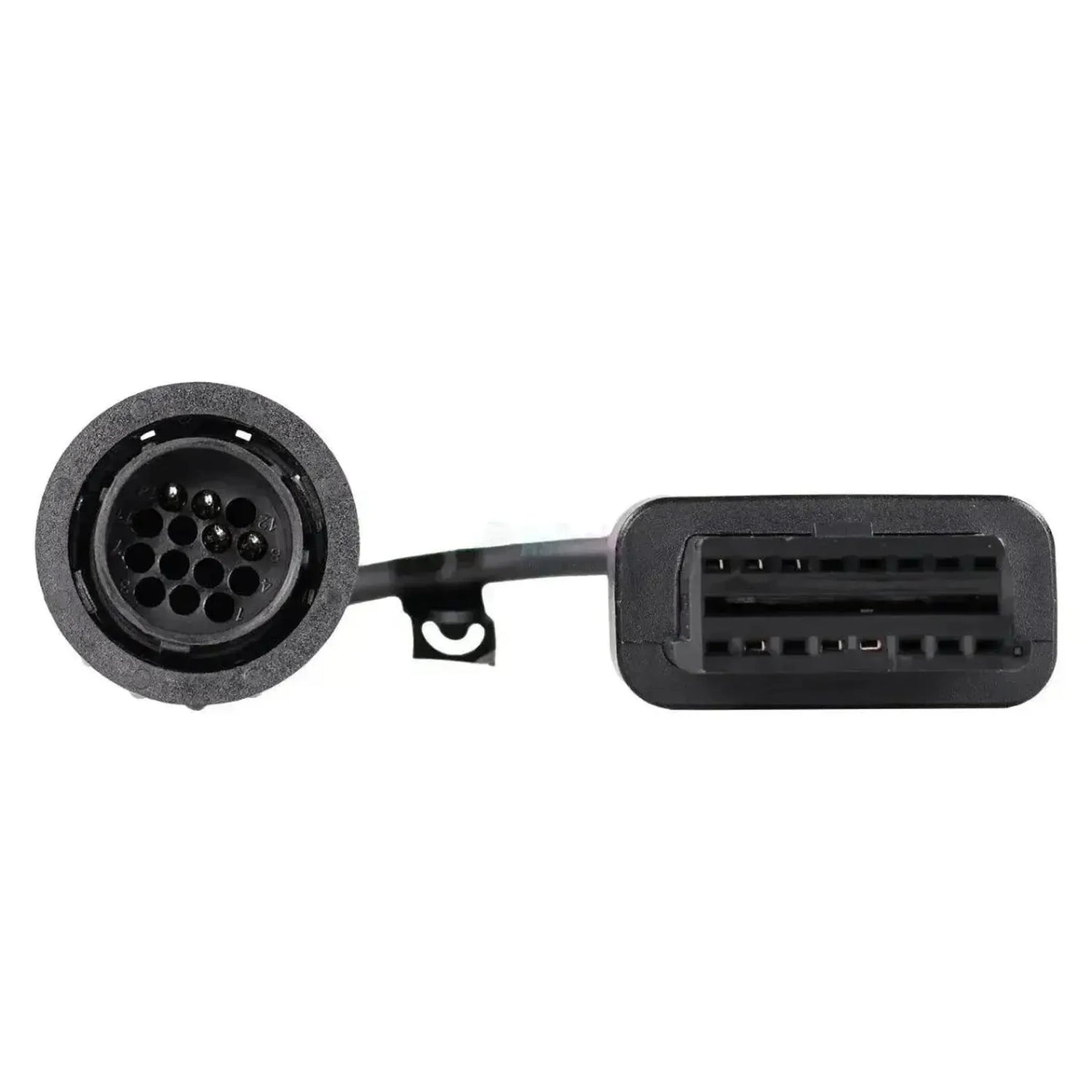

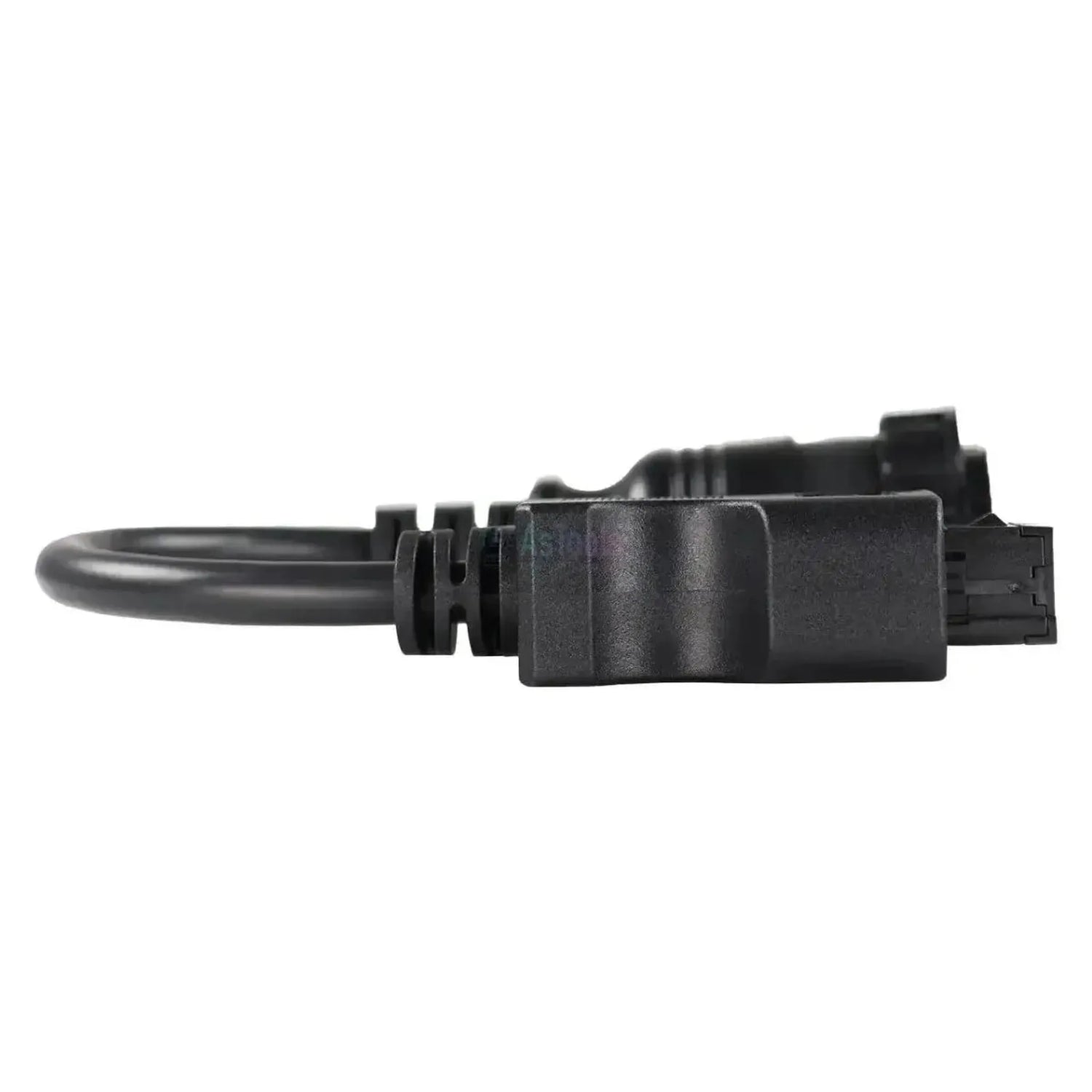

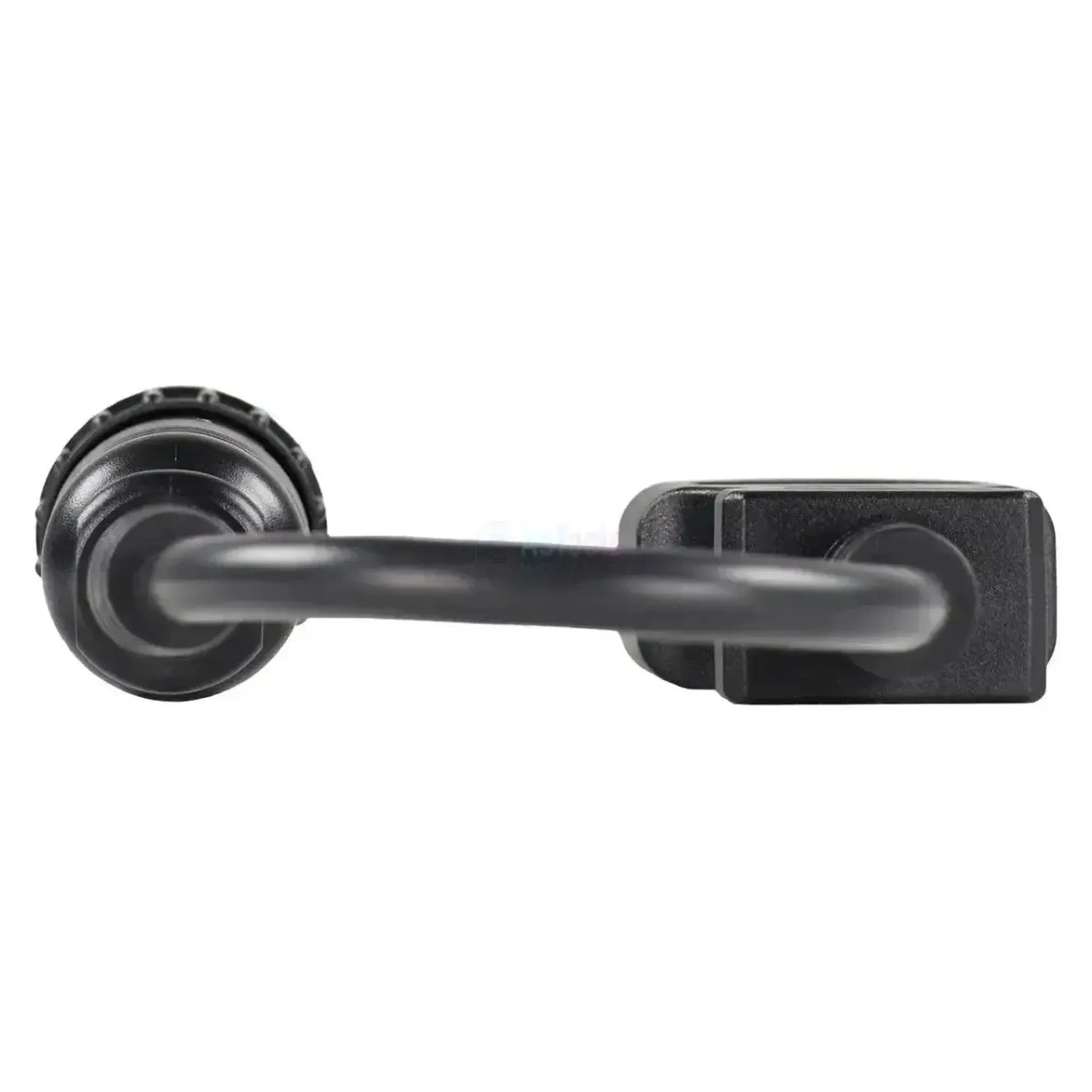

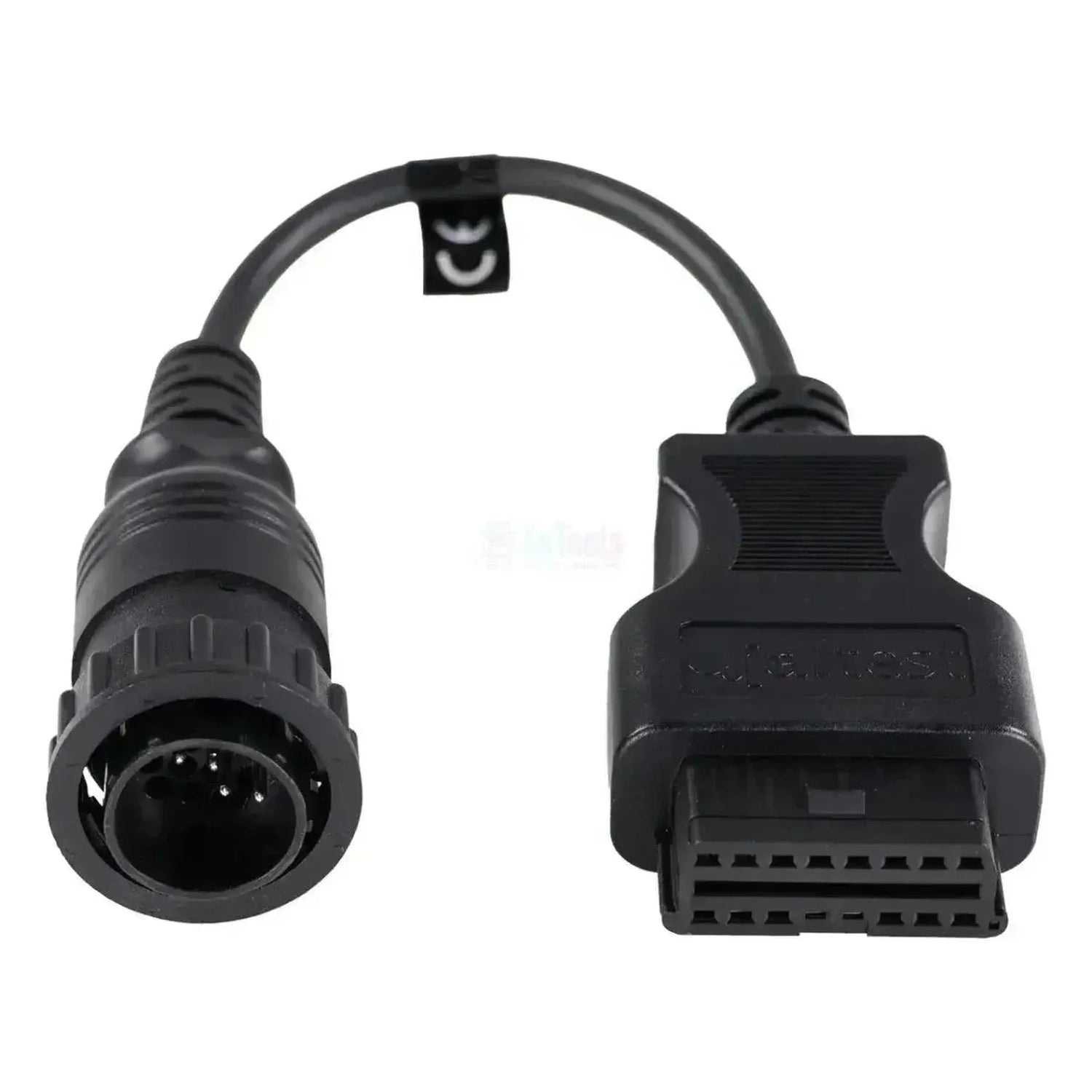

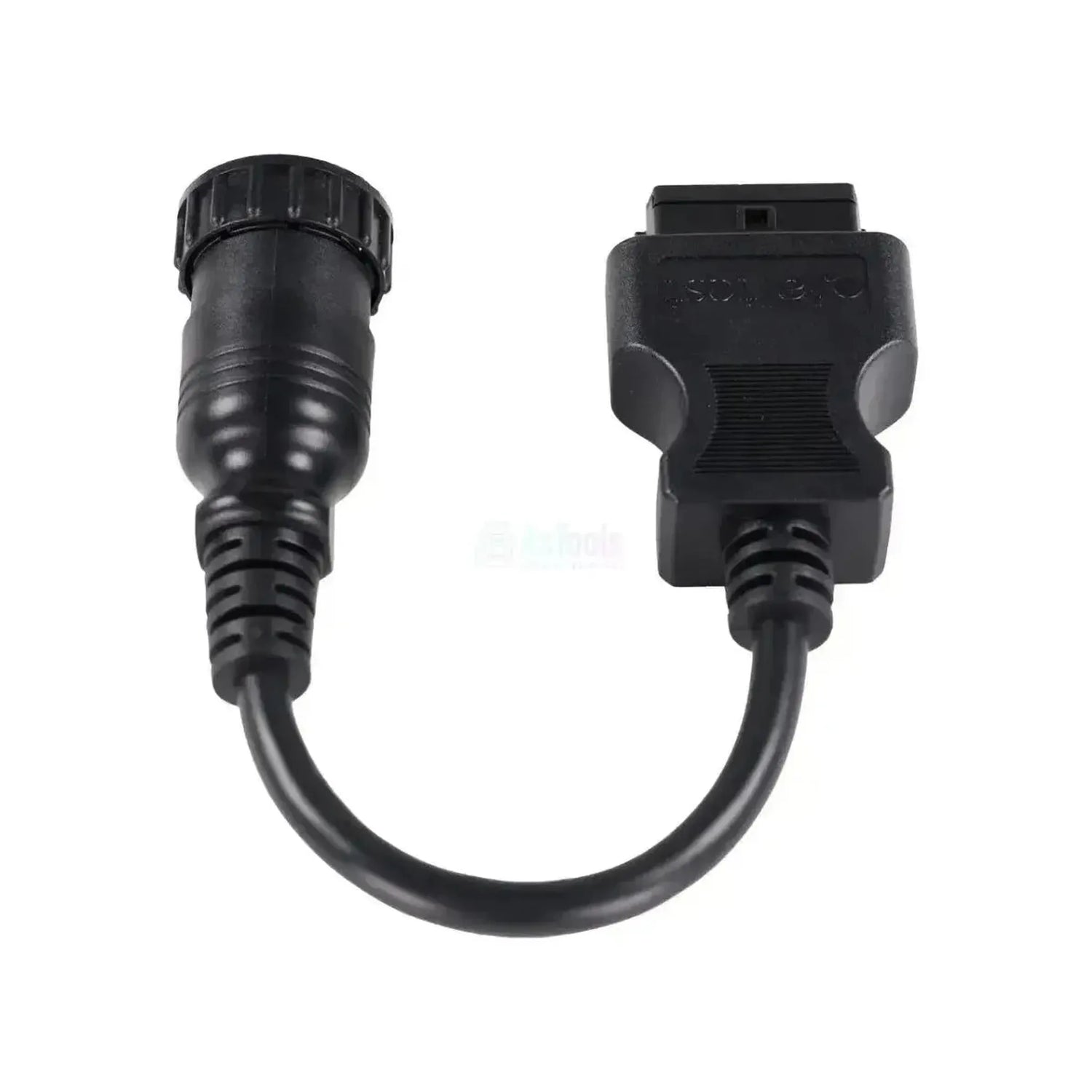

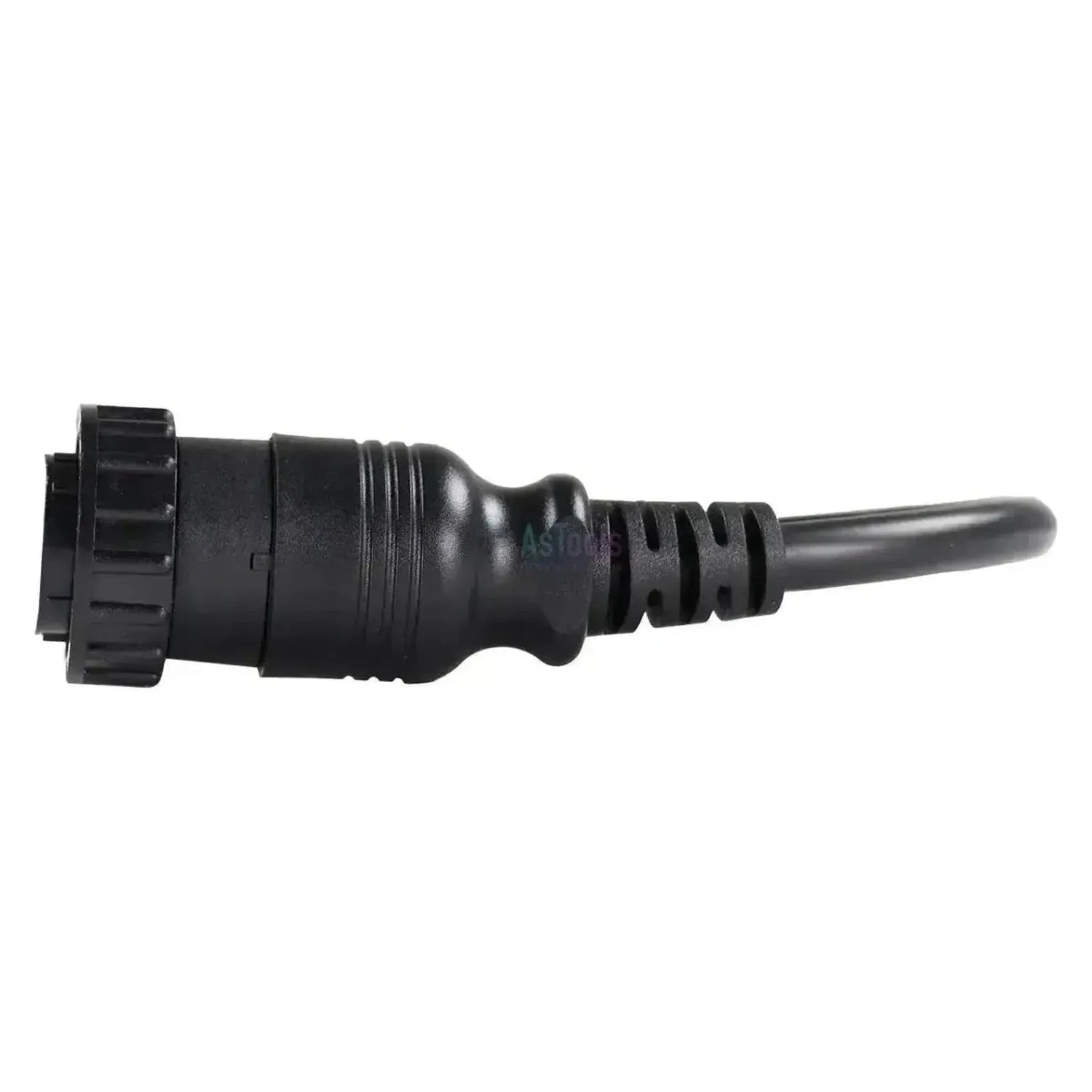

De Jaltest JDC509A koppelt de diagnoseaansluiting van machines van Volvo Construction Equipment aan de 16-pins OBD2-ingang van uw Jaltest-diagnosekabel. Aan de machinezijde zit een ronde zwarte connector met een geribbelde vergrendelring en pennen in een verzonken contacthouder. De aansluiting zit in de cabine en de kabel meet 28 tot 30 cm.

Via deze kabel bereikt u de voertuigcomputer VECU en V2ECU, de motorregeling EDC, de transmissieregelingen TECU en ZF Ergopower en de eenheden CU (klimaat), CCU (cabinemodule), IC (instrumentenpaneel) en W-ECU (telematica). Op een EC-serie graafmachine voert Jaltest vijf eenheden, op een L-serie wiellader acht. De kabel werkt op de Jaltest Link V8.1 en V9 en valt onder Jaltest OHW.

PLUSPUNTEN

✔Bereikt de volledige machinelijn, met VECU/V2ECU, EDC (motor), TECU en ZF Ergopower (transmissie).
✔Ook CU (klimaat), CCU (cabinemodule), IC (instrumentenpaneel) en de telematicamodule W-ECU staan in de dekking.
✔Werkt op zowel de Jaltest Link V8.1 als de V9, ook na een overstap op de nieuwere interface.
✔Volvo CE houdt deze stekker aan over de generaties, dus u vindt hem ook op recente machines.

AANDACHTSPUNTEN

✕Het aantal regeleenheden verschilt sterk per serie; op een EC-serie graafmachine zijn het er vijf, op een L-serie wiellader acht.
✕Diagnosewaarschuwingen en aanvullende acties zijn op deze Volvo CE-systemen niet beschikbaar.
✕Lijkt op de Hidromek-kabel JDC541A, maar daar zitten contactbussen waar deze kabel pennen heeft.
✕De dekking geldt voor Volvo CE; Volvo-vrachtwagens en -autobussen vallen daar niet onder.

Toepassingen en functionaliteiten

Via deze verbinding benadert u met de Jaltest-software de regeleenheden van de machine. Welke eenheden aanwezig zijn, hangt af van de serie en de generatie van de machine.

Regeleenheden die u kunt benaderen

  • VECU en V2ECU: Voertuigcomputer.
  • EDC: Elektronische dieselregeling.
  • TECU: Transmissie op wielladers.
  • ZF Ergopower: Bakregeling op wielladers.
  • CU: Airco en cabineverwarming.
  • CCU: Cabinemodule op graafmachines.
  • IC: Instrumentenpaneel.
  • W-ECU: Telematica op wielladers.

Wat u kunt doen

  • Foutcodes: Lezen en wissen met omschrijving.
  • Meetwaarden: Bekijken, met alarmgrenzen.
  • Onderhoud: Intervallen en servicerapport.

Zo gebruikt u hem

  1. Stekker zoeken: Zoek de ronde aansluiting in de cabine.
  2. Aansluiten: Steek de JDC509A erin en draai de ring vast.
  3. Link koppelen: Sluit de OBD2-kant aan op de Jaltest-diagnosekabel.
  4. Contact aan: Zet het contact aan, zonder de motor te starten.
  5. Uitlezen: Kies Volvo CE en de serie in Jaltest OHW.

Compatibele voertuigen en toepassingen

Bepalend is de stekker, niet het model. Machines van Volvo Construction Equipment hebben een eigen ronde diagnoseaansluiting met vergrendelring, die u ook op recente machines vindt. Onderstaande series voert Jaltest OHW in de dekking.

Volvo CE:

  • EC-serie: Rupsgraafmachines, 1999 - heden.
  • ECR-serie: Korte-staart graafmachines.
  • EW-serie: Mobiele graafmachines.
  • L-serie: Wielladers.
  • A-serie: Knikdumpers.
  • G-serie: Graders.
  • DD- en SD-serie: Walsen.
💡
Goed om te weten: De aansluiting zit in de cabine en is een ronde stekker met vergrendelring, niet de vlakke 16-pins stekker uit de personenauto. In de contacthouder van de kabel zitten pennen; de Hidromek-kabel JDC541A lijkt erop maar heeft contactbussen. Kijk in de cabine welke stekker erop zit voordat u bestelt.

Verpakkingsinhoud

  • 1x Jaltest (JDC509A) | Volvo 16-pins OBD - 16-pins OBD2 Verloopkabel | Terrein- en Bouwmachine

Specyfikacja techniczna

Ogólne

Producent kabla. Kable Jaltest współpracują ze sprzętem diagnostycznym Jaltest.Marka
Jaltest (Cojali)
Rodzaj kabla. Kabel diagnostyczny łączy się z gniazdem diagnostycznym, kabel pomiarowy służy do pomiaru osobnego podzespołu.Rodzaj kabla
Kabel przejściowy
Pakiet oprogramowania Jaltest, do którego należy kabel. Do jego użycia potrzebna jest licencja na ten moduł.Moduł oprogramowania Jaltest
  • OHW maszyny budowlane i
Rodzaje pojazdów lub maszyn, do których przeznaczony jest kabel. Pozwala szybko ocenić, czy pasuje do pojazdów w Państwa warsztacie.Rodzaje pojazdów
  • Maszyna budowlana i terenowa

Złącza

Wersja interfejsu diagnostycznego Jaltest Link, z którą współpracuje kabel. Nie każdy kabel pasuje do każdej wersji.Kompatybilny Jaltest Link
  • Jaltest Link V8.1
  • Jaltest Link V9
Wtyk po stronie urządzenia diagnostycznego. Musi pasować do Państwa interfejsu lub kabla diagnostycznego.Złącze od strony interfejsu
16-pinowe OBD2
Długość kabla. Dłuższy kabel zapewnia większą swobodę pracy.Długość kabla
28 do 30 cm

Funkcje diagnostyczne

Informacja, czy kody błędów można nie tylko odczytywać, ale także kasować. W niektórych systemach możliwy jest tylko odczyt.Kasowanie kodów błędów
Informacja, czy można podglądać bieżące wartości z czujników podczas pracy pojazdu. Przydatne przy wykrywaniu usterek.Podgląd wartości na żywo
Informacja, czy można sprawdzić termin kolejnego przeglądu. Przydatne przy planowaniu serwisu.Podgląd danych serwisowych

Zastosowanie

Zestaw kabli Jaltest, w którego skład wchodzi ten kabel. Jeśli już posiadają Państwo ten zestaw, mogą Państwo mieć już ten kabel.Element zestawu kabli
Zestaw kabli OHW kompletny
Numer referencyjny
JDC509A
Wymagane do użytkowania
Jaltest Link

Pozostałe parametry

Toepassing
Volvo Construction Equipment
Aansluiting machinezijde
Ronde zwarte connector met vergrendelring, met pennen
Regeleenheden
VECU en V2ECU, EDC, TECU, ZF Ergopower, CU, CCU, IC en W-ECU
Segment
Terrein- en Bouwmachine
Onderdeel van kabelset
OHW-kabelset compleet (70002026)
