Jaltest  |  SKU: JDC103A

Jaltest (JDC103A) | Przejściówka Wabco/Knorr-Bremse 7-pinowe OBD – 16-pinowe OBD2 | Przyczepa

1 opinia
€133,95 z VAT
€110,70 bez VAT

Gwarancja bezpośrednio od AsTools

Sami obsługujemy sprawy gwarancyjne szybko i bez pośrednictwa producenta. Dzięki naszemu własnemu magazynowi części zamiennych i wiedzy technicznej możemy Ci zazwyczaj udzielić pomocy od razu. Tylko w wyjątkowych przypadkach wysyłamy produkt do dostawcy.

2 lata gwarancji na wszystkie produkty

Wszystkie nasze produkty są dostarczane z 2-letnią gwarancją fabryczną. Gwarantuje to długotrwałą jakość i serwis.

Łatwy zwrot

Zwrot można łatwo złożyć za pośrednictwem swojego konta. Wyślemy Ci etykietę zwrotną na e-mail. Koszty zwrotu pokrywasz sam.

Profesjonalna obsługa klienta

Nasi eksperci gotowi Ci szybko i fachowo pomóc, zarówno online, jak i w naszym stacjonarnym sklepie. Pytania? Zapraszamy do kontaktu!

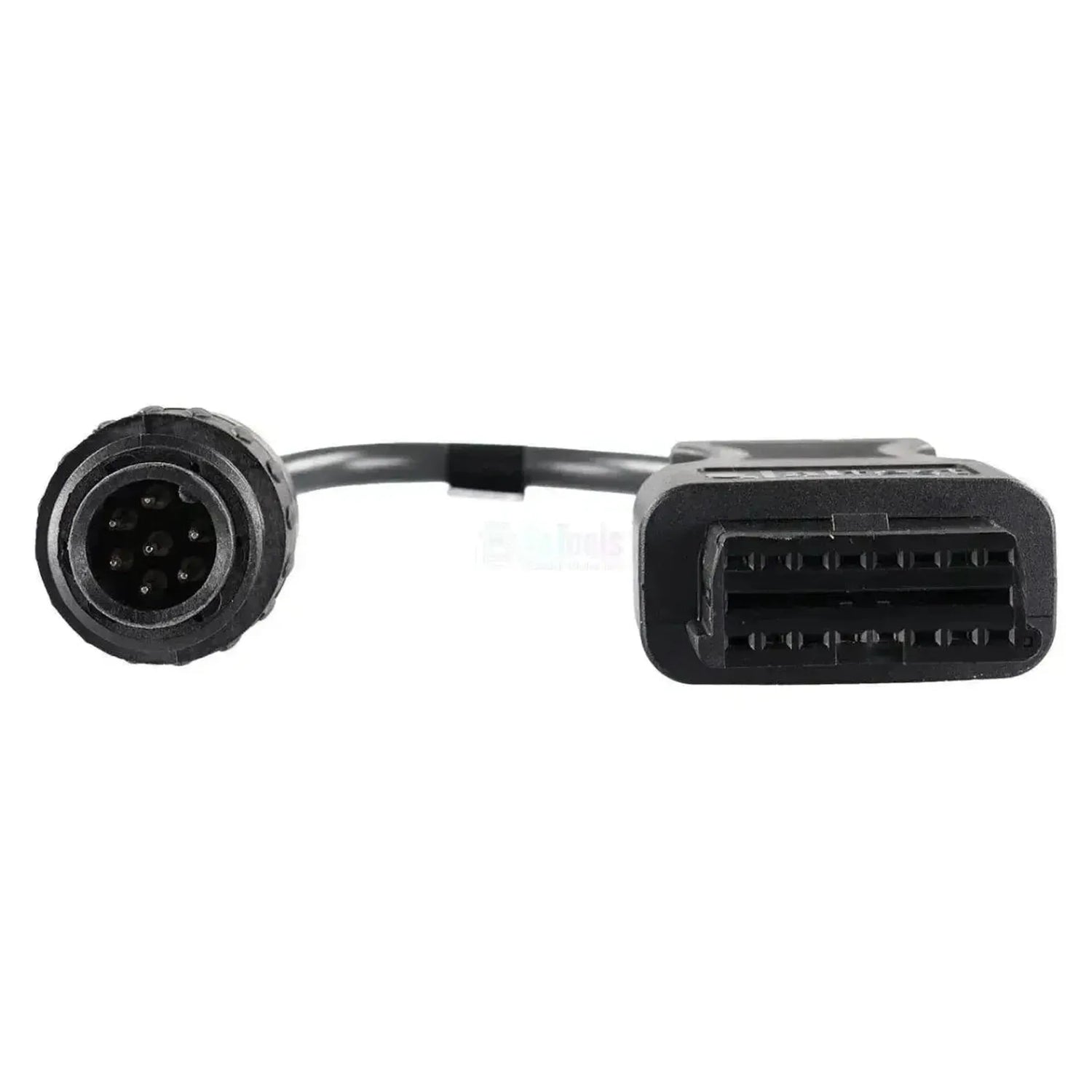

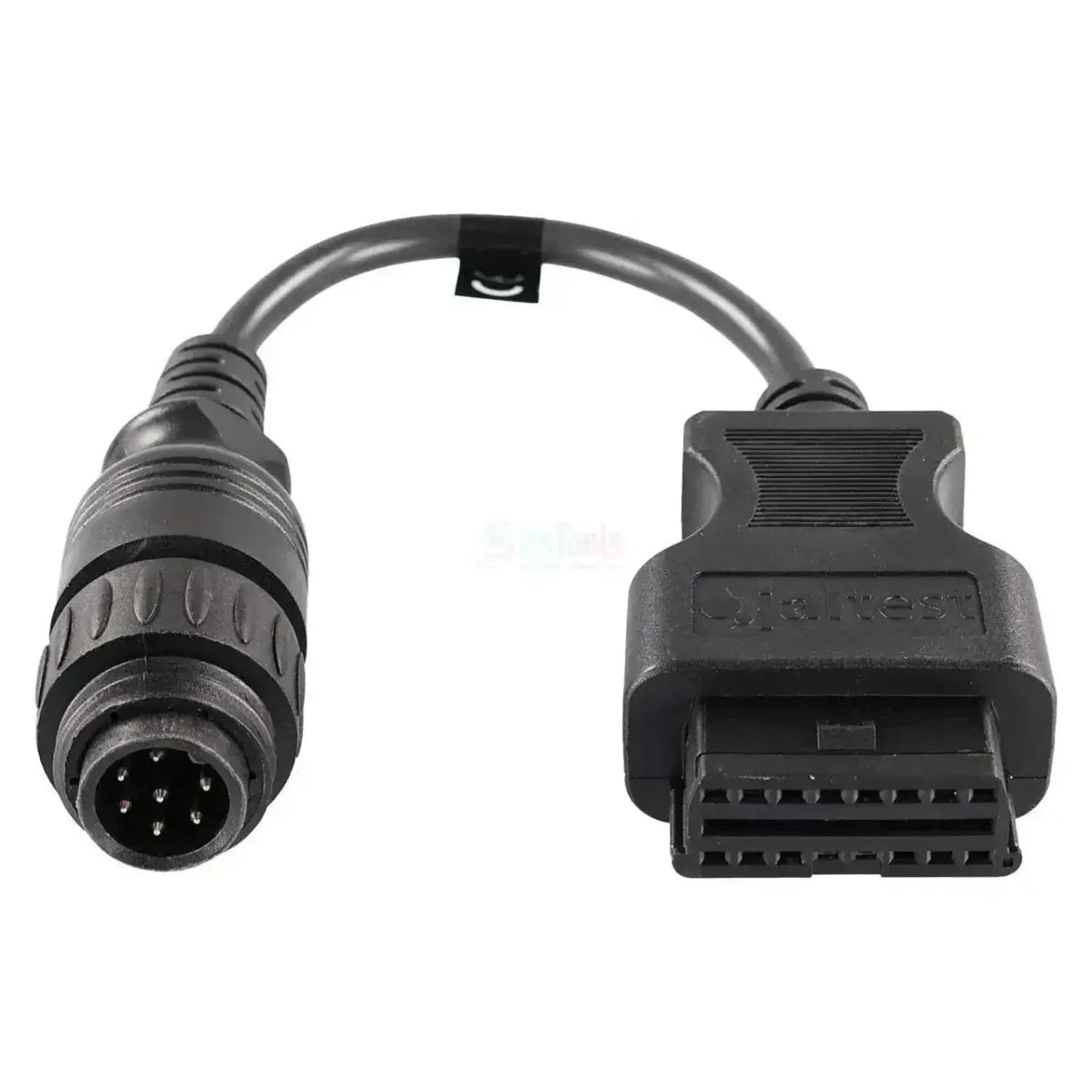

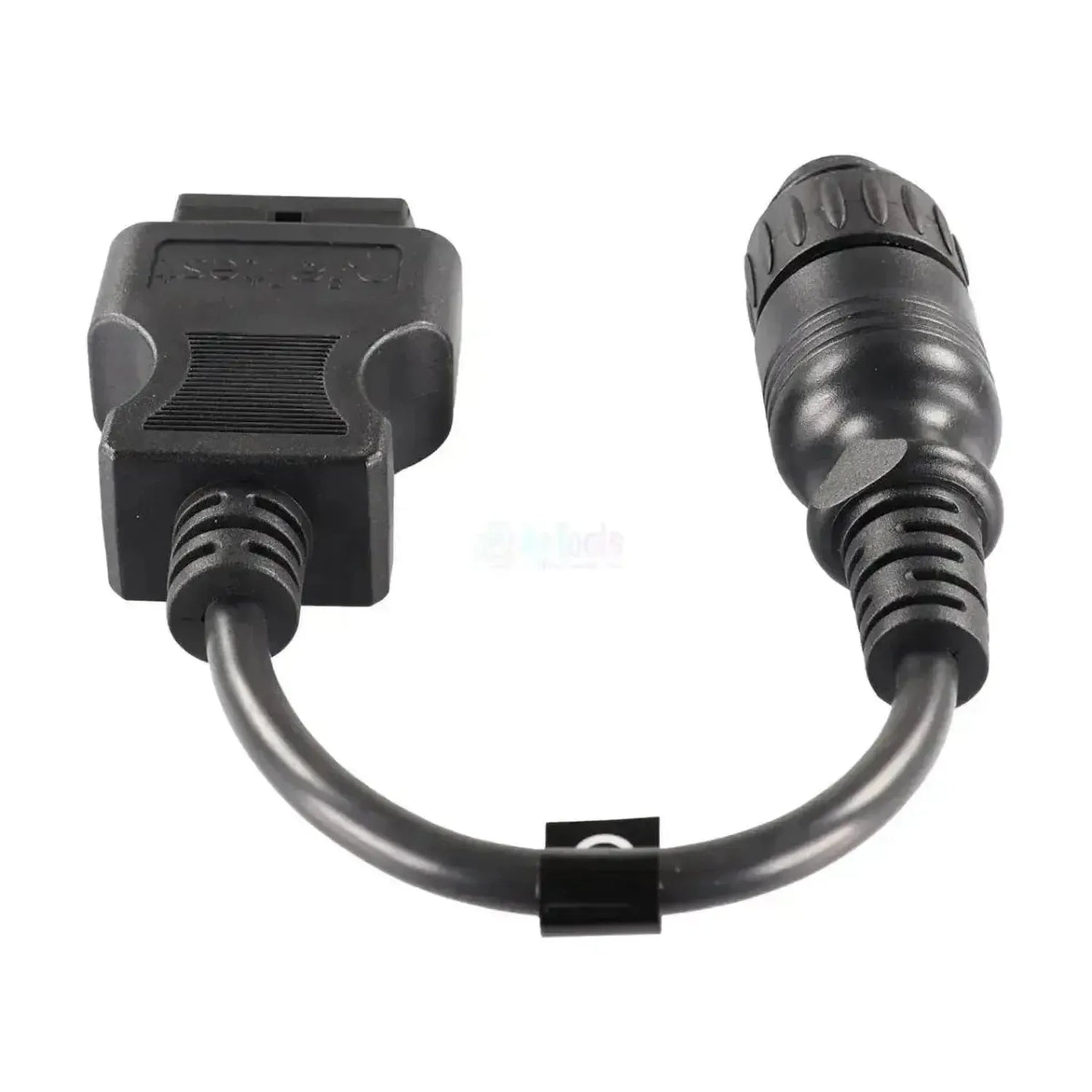

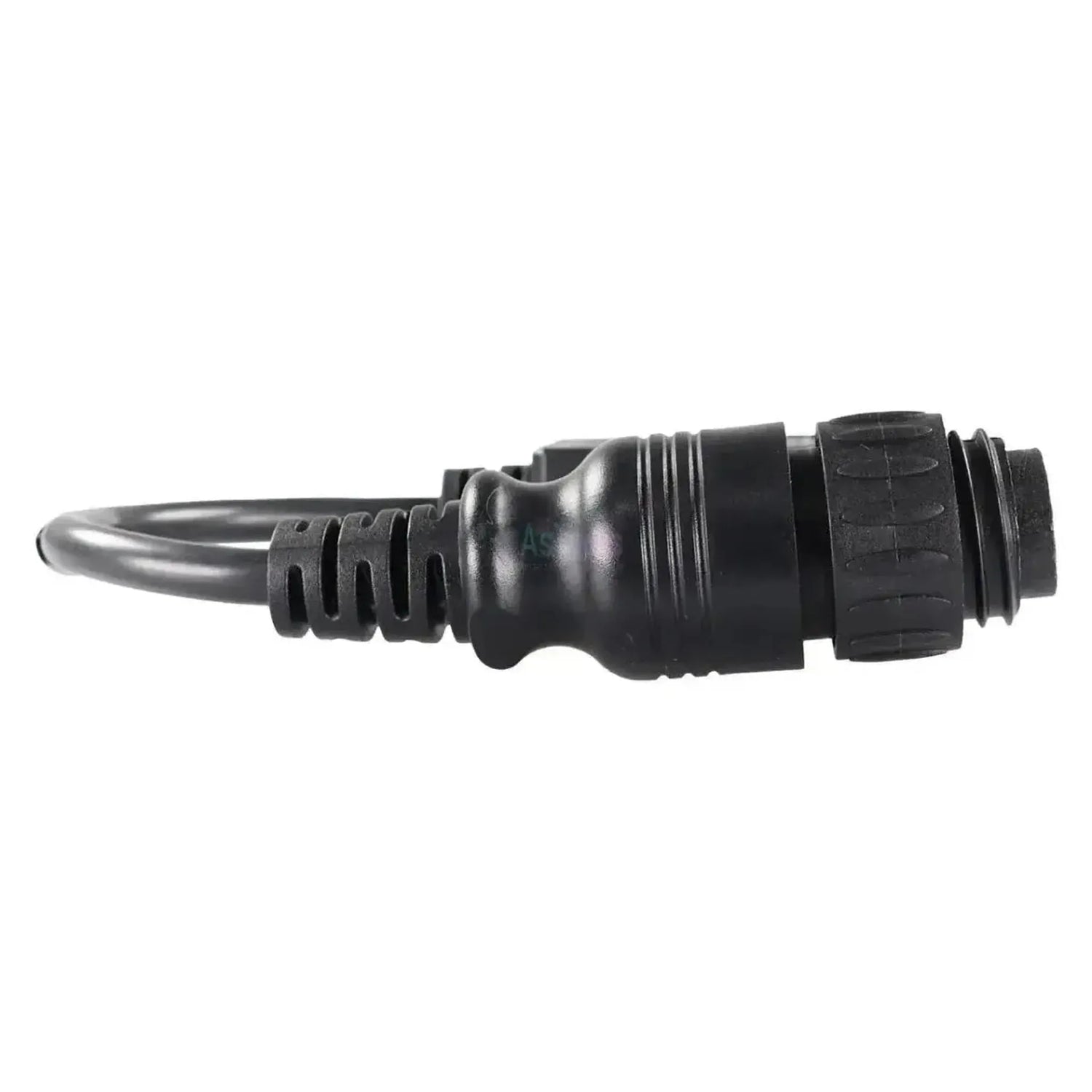

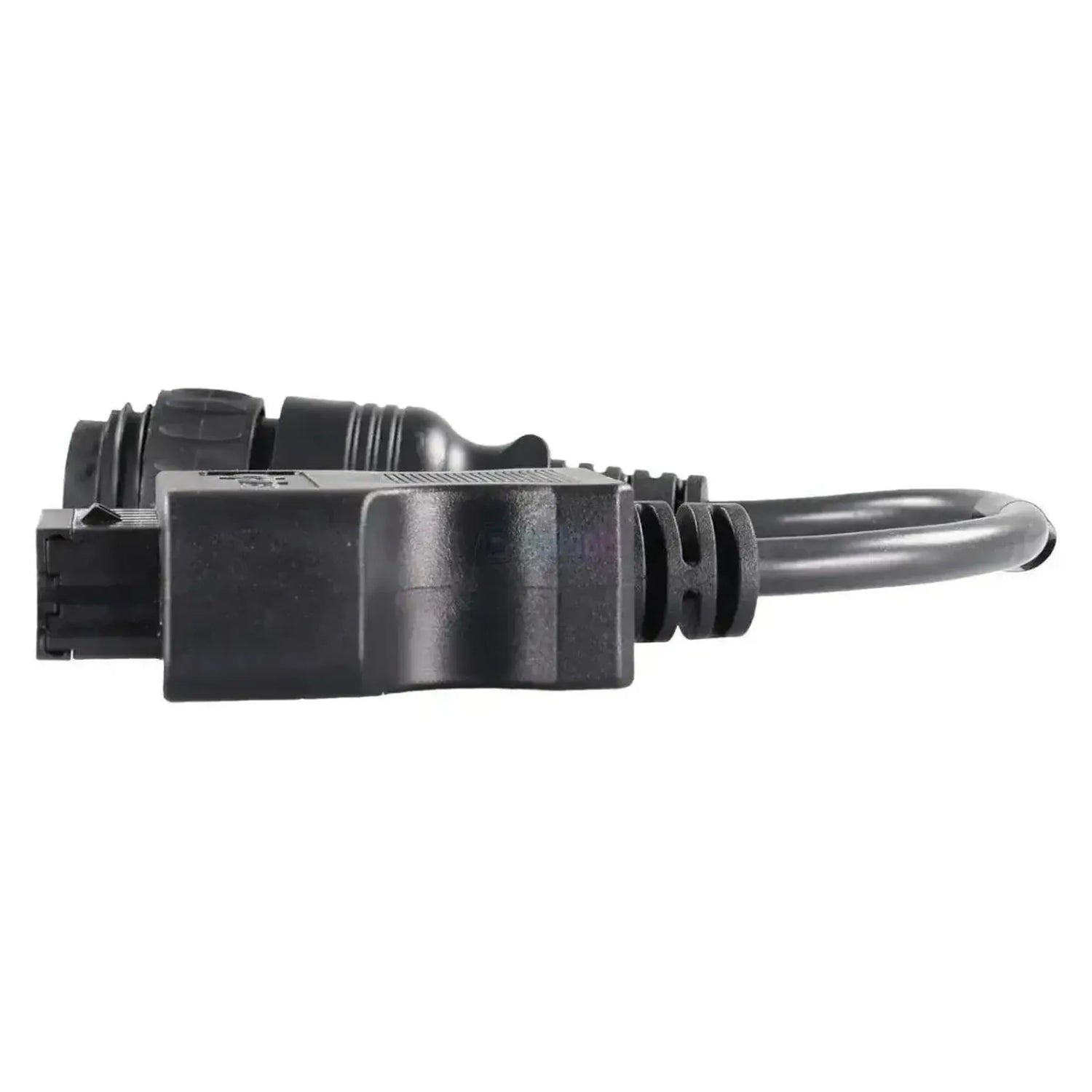

De Jaltest JDC103A verbindt de 7-pins diagnoseaansluiting van de trailerremsystemen van Wabco en Knorr-Bremse met de 16-pins OBD2-ingang van uw Jaltest-diagnosekabel. Aan de trailerzijde zit een ronde zwarte stekker met een geribbelde greep en zeven pennen: Zes in een cirkel en één in het midden. Alle zeven posities zijn bezet, wat deze aansluiting onderscheidt van de eveneens 7-polige JDC111A. Het snoer is 28 tot 30 cm lang.

De kabel opent de diagnoselijn naar het trailer-ABS: Wabco Vario C, VCS, VCSII en VCSII CAN en Knorr-Bremse A18, KB3-TA en KB4-TA. U leest foutcodes, meetwaarden en ECU-gegevens; bij VCS, VCSII en VCSII CAN ook onderhoudsgegevens. Een deel van de Knorr-Bremse-functies komt beschikbaar met de losse module Knorr-Bremse Diagnostics (ref. 71502007). De kabel werkt met de Jaltest Link V8.1 en V9 en valt onder Jaltest CV.

PLUSPUNTEN

✔Twee fabrikanten met één kabel, doordat Wabco en Knorr-Bremse op deze remregelingen dezelfde 7-polige stekker gebruiken.
✔Bereikt Wabco Vario C, VCS, VCSII en VCSII CAN en Knorr-Bremse A18, KB3-TA en KB4-TA.
✔Bij VCS, VCSII en VCSII CAN staan naast foutcodes en meetwaarden ook de onderhoudsgegevens in de dekking.
✔Bruikbaar met Jaltest Link V8.1 en V9 en meegeleverd in de Trailer-kabelset (70002024).

AANDACHTSPUNTEN

✕Alleen voor de 7-polige aansluiting met zeven pennen; de KB4-TA-eenheid met een 7-polig huis waarin vier bussen zitten hoort bij JDC111A.
✕Bij Wabco Vario C vermeldt de dekking geen onderhoudsgegevens, alleen foutcodes, meetwaarden en ECU-gegevens.
✕De EBS-eenheden van Wabco (EBS C, EBS D, EBS D CAN, EBS E, iEBS) en Knorr-Bremse (TEBS Gen2, TEBS G2.x, TEBS4, iTEBS X) bereikt u niet; daarvoor is de ISO 7638-kabel JDC110A bedoeld.
✕Een deel van de Knorr-Bremse-functies komt pas beschikbaar met de losse module Knorr-Bremse Diagnostics (ref. 71502007).

Toepassingen en functionaliteiten

Via deze verbinding benadert u met de Jaltest-software de remregeling op de oplegger of aanhanger. Welke eenheid u aantreft, bepaalt de generatie van de Wabco- of Knorr-Bremse-regeling en niet het trailermerk.

Regeleenheden die u kunt benaderen

  • Wabco Vario C: Trailer-ABS.
  • Wabco VCS, VCSII, VCSII CAN: Trailer-ABS.
  • Knorr-Bremse A18, KB3-TA: Oudere trailer-ABS.
  • Knorr-Bremse KB4-TA: Trailer-ABS.

Wat u kunt doen

  • Foutcodes: Uitlezen met omschrijving.
  • Meetwaarden: Met melding buiten bereik.
  • Onderhoudsgegevens: Bij VCS, VCSII en VCSII CAN.
  • Diagnosemeldingen: Bij VCSII en VCSII CAN.

Zo gebruikt u hem

  1. Stekker controleren: Tel de zeven pennen in de ronde aansluiting.
  2. Aansluiten: Steek de JDC103A op de aansluiting.
  3. Link koppelen: Sluit de OBD2-kant aan op de diagnosekabel.
  4. Spanning: Zorg dat de trailer spanning heeft.
  5. Uitlezen: Kies Wabco of Knorr-Bremse en het systeem.

Compatibele voertuigen en toepassingen

Bepalend is de stekker, niet het model. Deze kabel past op elke oplegger of aanhanger met een Wabco- of Knorr-Bremse-remregeling waarvan de diagnoseaansluiting een ronde 7-polige stekker met zeven pennen is. De EBS-generaties van beide merken lopen via een eigen aansluiting.

Wabco (afbakening):

  • Vario C: Anti-blokkeersysteem; foutcodes, meetwaarden en ECU-gegevens.
  • VCS, VCSII en VCSII CAN: Anti-blokkeersysteem, inclusief onderhoudsgegevens.

Knorr-Bremse (afbakening):

  • A18 en KB3-TA: Oudere trailer-anti-blokkeersystemen.
  • KB4-TA: Ook via de JDC111A te benaderen.
💡
Goed om te weten: Tel in de ronde aansluiting de zeven pennen na: Zes in een cirkel en één in het midden. Zitten er in een 7-polig huis juist bussen en zijn maar vier posities bezet, dan hoort daar de JDC111A bij. Controleer dat aan de trailer voordat u bestelt.

Verpakkingsinhoud

  • 1x Jaltest (JDC103A) | Wabco/Knorr-Bremse 7-pins OBD - 16-pins OBD2 Verloopkabel | Trailer

Specyfikacja techniczna

Ogólne

Producent kabla. Kable Jaltest współpracują ze sprzętem diagnostycznym Jaltest.Marka
Jaltest (Cojali)
Rodzaj kabla. Kabel diagnostyczny łączy się z gniazdem diagnostycznym, kabel pomiarowy służy do pomiaru osobnego podzespołu.Rodzaj kabla
Kabel przejściowy
Pakiet oprogramowania Jaltest, do którego należy kabel. Do jego użycia potrzebna jest licencja na ten moduł.Moduł oprogramowania Jaltest
  • CV pojazdy użytkowe
Rodzaje pojazdów lub maszyn, do których przeznaczony jest kabel. Pozwala szybko ocenić, czy pasuje do pojazdów w Państwa warsztacie.Rodzaje pojazdów
  • Przyczepa

Złącza

Wersja interfejsu diagnostycznego Jaltest Link, z którą współpracuje kabel. Nie każdy kabel pasuje do każdej wersji.Kompatybilny Jaltest Link
  • Jaltest Link V8.1
  • Jaltest Link V9
Wtyk po stronie urządzenia diagnostycznego. Musi pasować do Państwa interfejsu lub kabla diagnostycznego.Złącze od strony interfejsu
16-pinowe OBD2
Wtyk po stronie pojazdu, silnika lub maszyny. Musi pasować do gniazda diagnostycznego lub podzespołu.Złącze od strony pojazdu
7-pinowe OBD
Długość kabla. Dłuższy kabel zapewnia większą swobodę pracy.Długość kabla
28 do 30 cm

Funkcje diagnostyczne

Informacja, czy można podglądać bieżące wartości z czujników podczas pracy pojazdu. Przydatne przy wykrywaniu usterek.Podgląd wartości na żywo

Zastosowanie

Zestaw kabli Jaltest, w którego skład wchodzi ten kabel. Jeśli już posiadają Państwo ten zestaw, mogą Państwo mieć już ten kabel.Element zestawu kabli
Zestaw kabli do przyczep
Numer referencyjny
JDC103A
Jednostki sterujące
Wabco Vario C, VCS, VCSII, VCSII CAN; KB A18, KB3-TA, KB4-TA

Pozostałe parametry

Toepassing
Wabco- en Knorr-Bremse trailerremsystemen met 7-polige aansluiting
Onderdeel van kabelset
Trailer-kabelset (70002024)
Nodig om te gebruiken
Jaltest Link met licentie Jaltest CV
Aanvullend mogelijk
Module Knorr-Bremse Diagnostics (ref. 71502007) voor de volledige functieomvang
