Jaltest  |  SKU: JDC546A

Jaltest (JDC546A) | Kabel adapterowy ZF Ergopower 6-pin OBD – 16-pin OBD2 | Pojazd użytkowy

€77,95 z VAT
€64,42 bez VAT

Gwarancja bezpośrednio od AsTools

Sami obsługujemy sprawy gwarancyjne szybko i bez pośrednictwa producenta. Dzięki naszemu własnemu magazynowi części zamiennych i wiedzy technicznej możemy Ci zazwyczaj udzielić pomocy od razu. Tylko w wyjątkowych przypadkach wysyłamy produkt do dostawcy.

2 lata gwarancji na wszystkie produkty

Wszystkie nasze produkty są dostarczane z 2-letnią gwarancją fabryczną. Gwarantuje to długotrwałą jakość i serwis.

Łatwy zwrot

Zwrot można łatwo złożyć za pośrednictwem swojego konta. Wyślemy Ci etykietę zwrotną na e-mail. Koszty zwrotu pokrywasz sam.

Profesjonalna obsługa klienta

Nasi eksperci gotowi Ci szybko i fachowo pomóc, zarówno online, jak i w naszym stacjonarnym sklepie. Pytania? Zapraszamy do kontaktu!

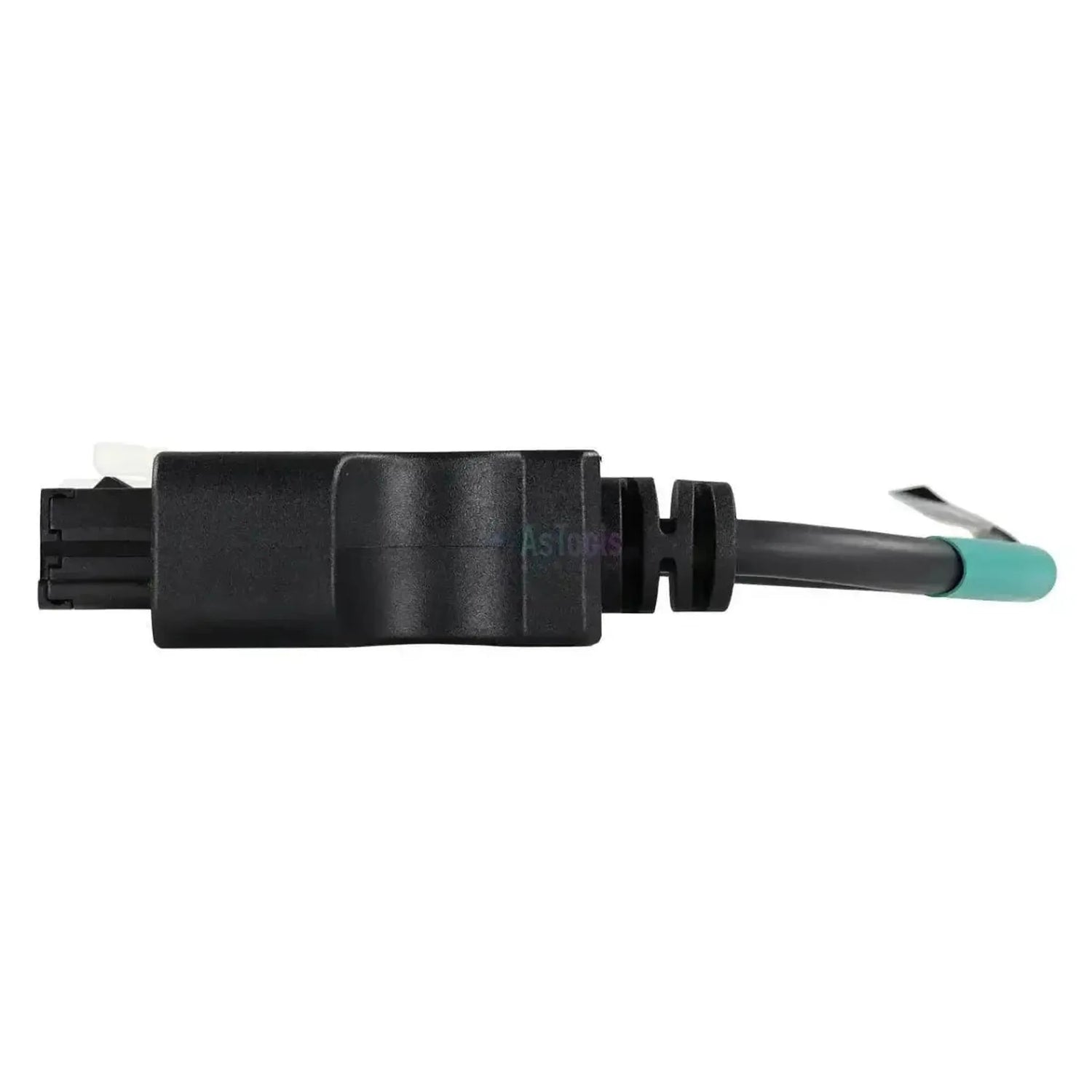

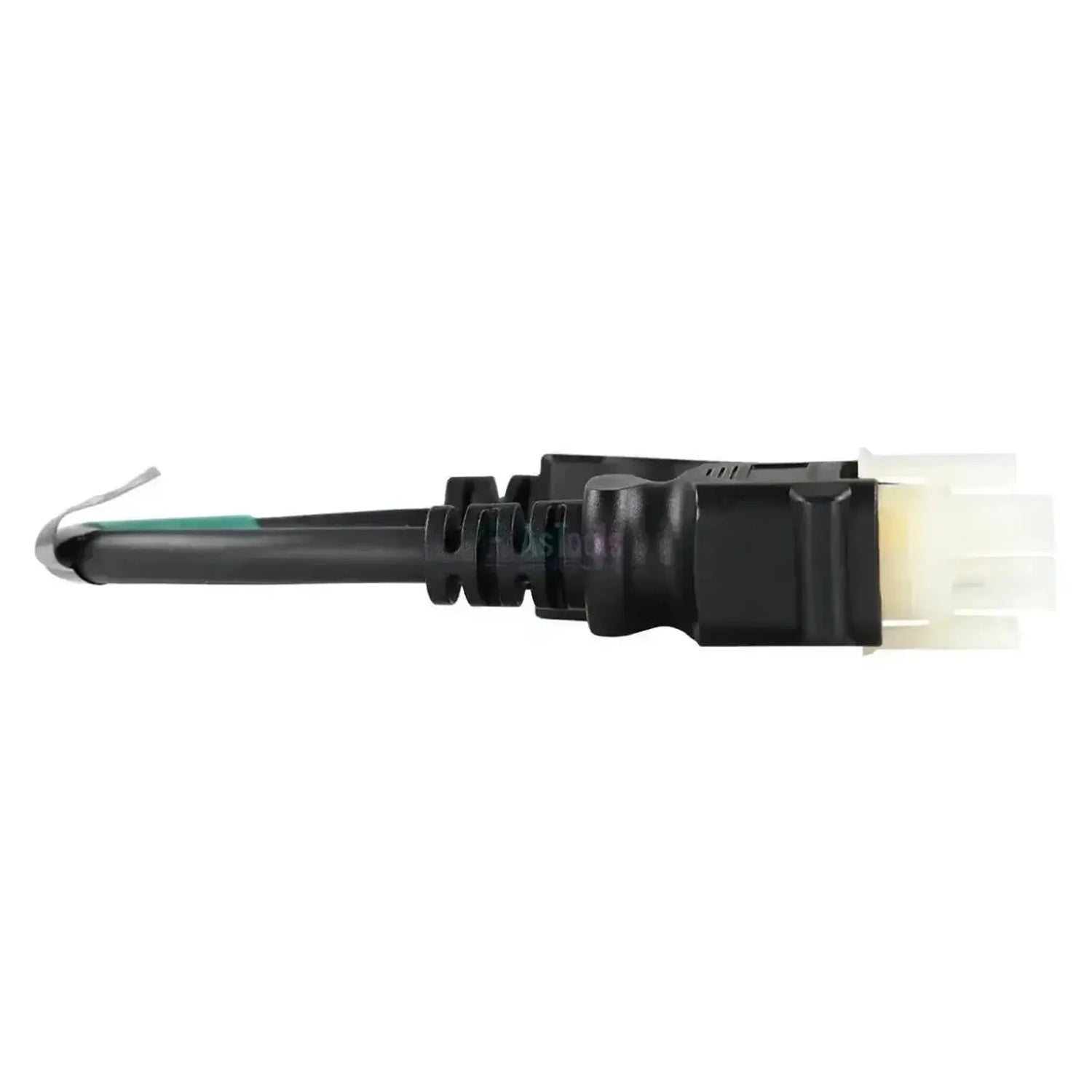

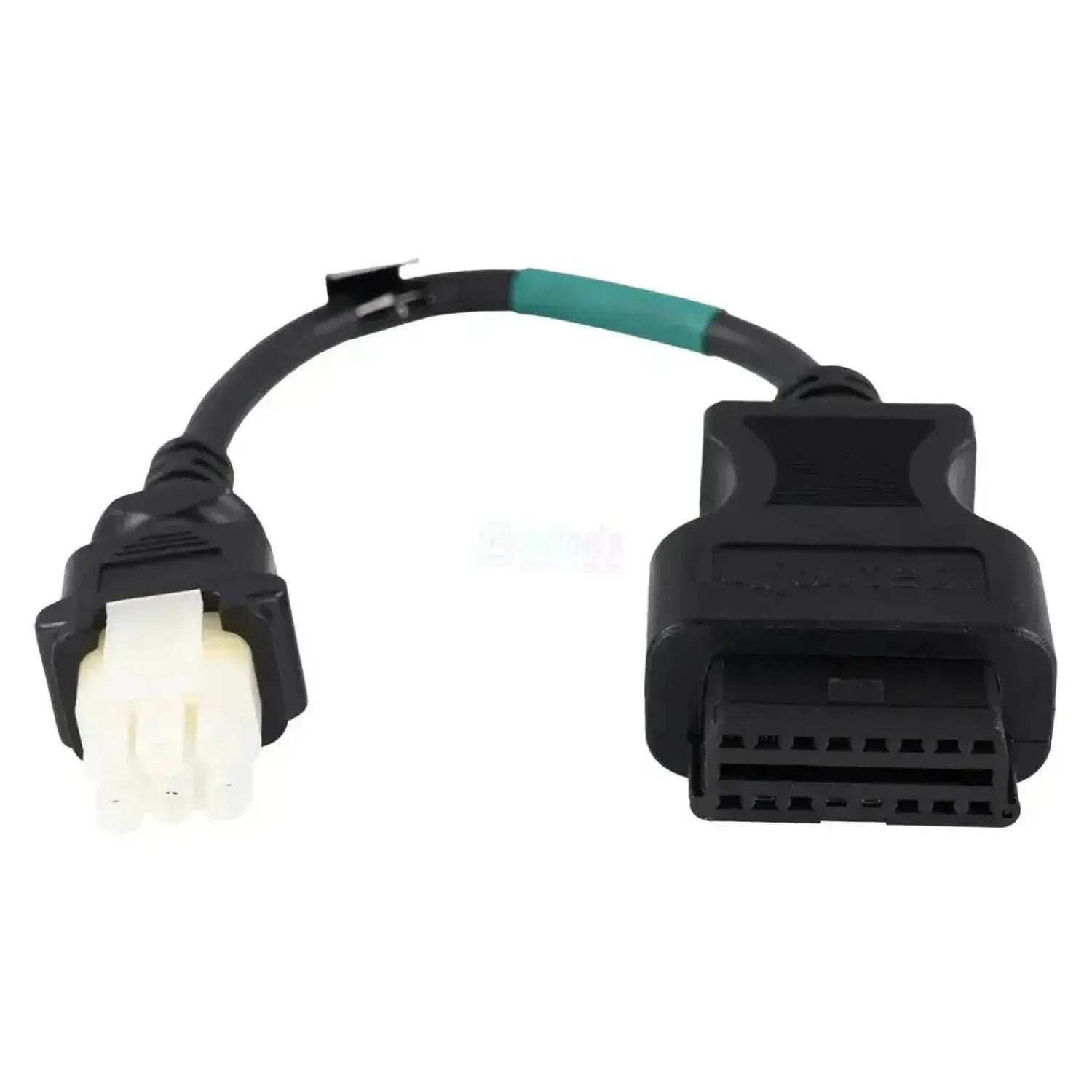

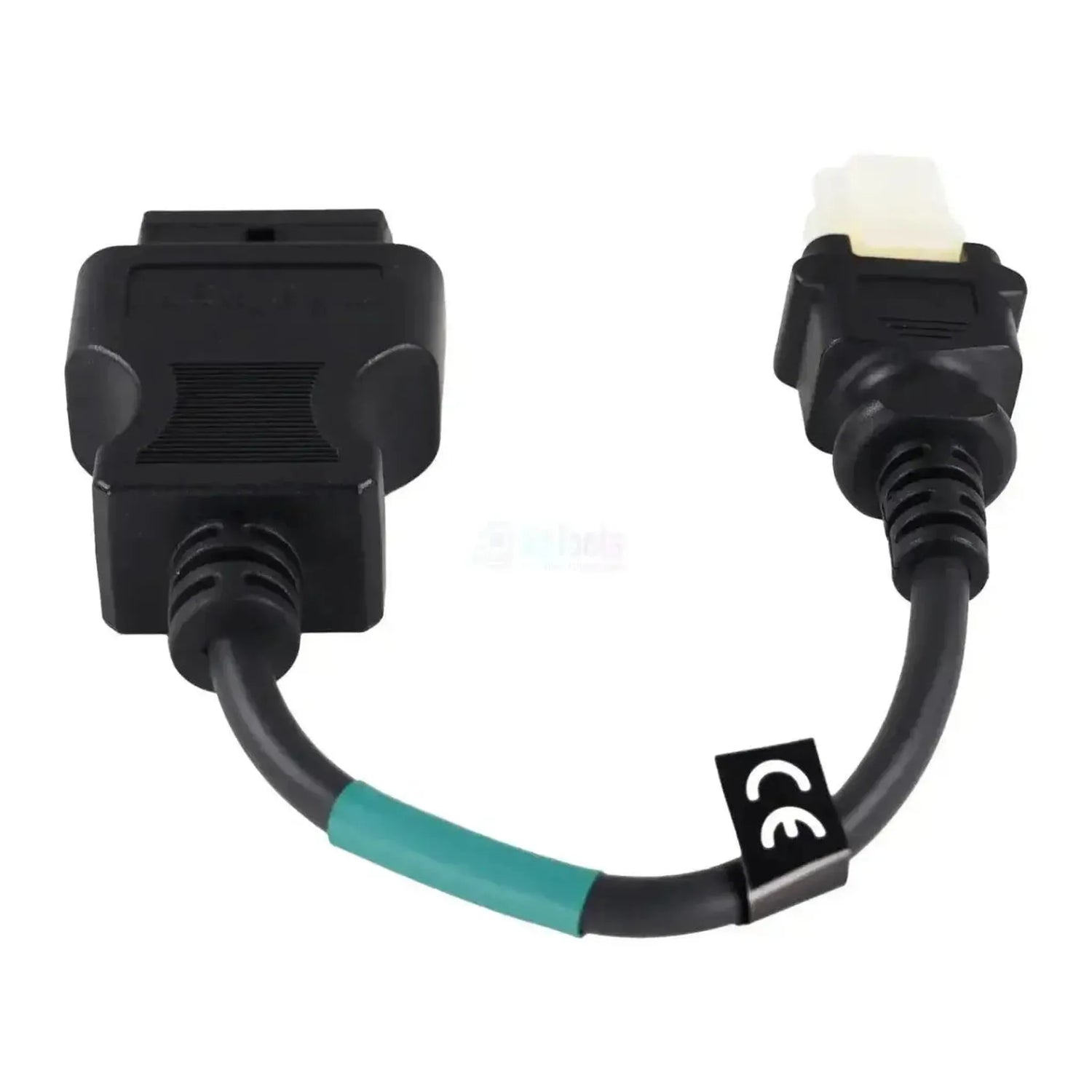

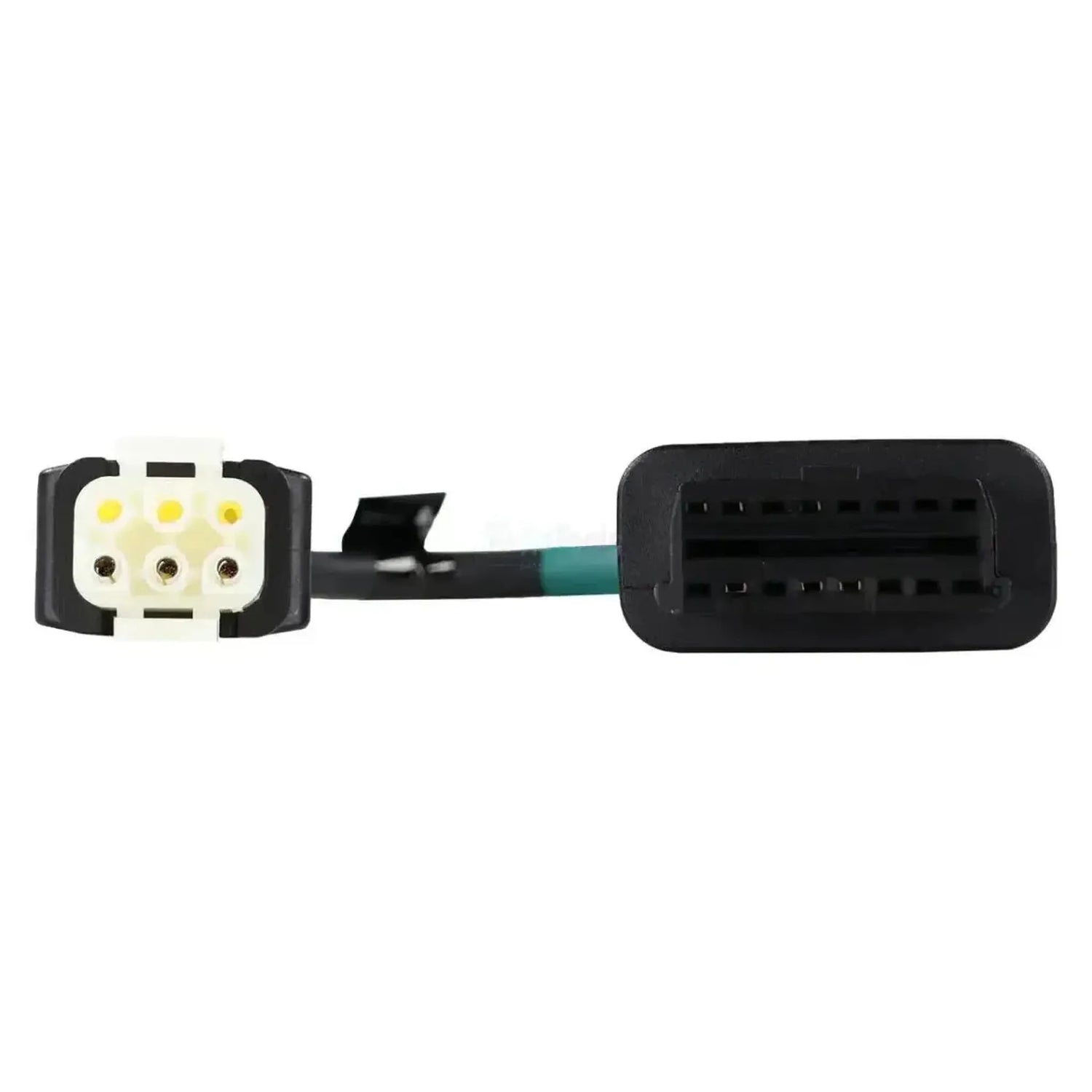

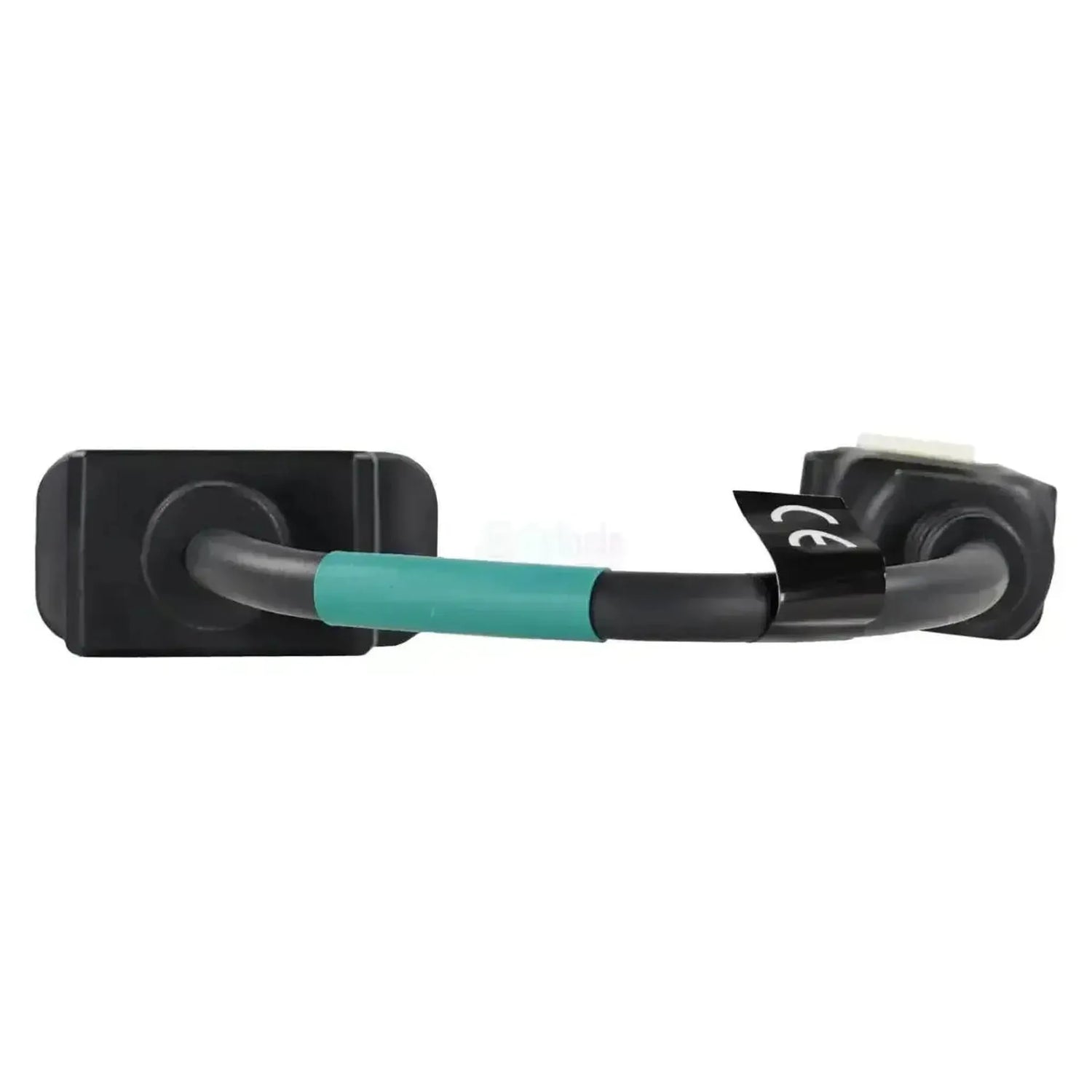

Jaltest JDC546A przekształca 6-pinowe złącze diagnostyczne skrzyni ZF Ergopower na wejście 16-pinowe OBD2 w Pana kablu diagnostycznym Jaltest. Po stronie pojazdu znajduje się biała plastikowa wtyczka z sześcioma pozycjami w dwóch rzędach po trzy, osadzona w czarnej obudowie z przelewanego tworzywa, z zatrzaskiem zabezpieczającym u góry. W połowie przewodu znajduje się turkusowy pierścień oznaczeniowy; przewód ma 28 do 30 cm długości.

Dzięki temu połączeniu oprogramowanie Jaltest odczytuje sterowanie skrzynią ZF - Ergopower, czyli skrzynię Powershift, którą ZF dostarcza do ładowarek kołowych, wywrotek i podobnych maszyn. Jaltest wyświetla tę jednostkę w sekcji Skrzynia biegów, z kodami błędów, wartościami pomiarowymi, sterowaniem komponentami, danymi ECU i kalibracją. Kabel działa z Jaltest Link V8.1 i V9 i jest objęty Jaltest OHW.

ZALETY

✔Działa z każdą marką maszyny: decydujący jest sterownik skrzyni ZF Ergopower, a nie producent maszyny.
✔Oprócz kodów błędów obejmuje też sterowanie komponentami oraz kalibrację.
✔Bezpośredni dostęp do układu napędowego maszyny, niezależnie od sterowania silnikiem.
✔Rozpoznawalne po białej sześciopinowej wtyczce i turkusowym pierścieniu na przewodzie.

OGRANICZENIA

✕Przeznaczony wyłącznie do 6-pinowego złącza Ergopower; sterowania silnikiem i automatów ZF z magistralą nie obsłuży Pan, mają one własne kable (JDC307A do Ecomat 4, JDC308A i JDC309A do EcoLife, JDC303A do 3+6-pinowego złącza ZF).
✕W przypadku ZF - Ergopower parametry i reset nie są uwzględnione w tabeli zakresu.
✕ZF stosuje dla każdej rodziny skrzyń własne złącze diagnostyczne; proszę sprawdzić, które znajduje się na skrzyni.
✕Do użycia potrzebne są Jaltest Link oraz aktywna licencja na Jaltest OHW; nie są one dołączone do kabla.

Zastosowania i funkcje

Za pomocą tego połączenia oprogramowanie Jaltest łączy się ze sterowaniem skrzynią biegów skrzyni ZF Ergopower. Ta jednostka działa niezależnie od sterowania silnikiem i ma własne złącze diagnostyczne, również na maszynach, które mają dodatkowo inne złącze.

Jednostki sterujące, do których można uzyskać dostęp

  • ZF - Ergopower: skrzynia Powershift.

Co można zrobić

  • Kody błędów: Odczyt i kasowanie.
  • Wartości pomiarowe: obroty i temperatury.
  • Sterowanie komponentami: testowanie sprzęgieł i zaworów.
  • Dane ECU: Dane jednostki sterującej.
  • Kalibracja: np. po pracach przy skrzyni.
  • Monitoring danych na żywo: w postaci liczb i wykresu.

Sposób użycia

  1. Wyszukiwanie złącza: w kabinie lub przy sterowniku skrzyni.
  2. Podłączanie: proszę podłączyć JDC546A do białej 6-pinowej wtyczki.
  3. Podłączenie Link: Podłącz stronę OBD2 do Jaltest Link.
  4. Zapłon: Proszę włączyć zapłon, bez uruchamiania silnika.
  5. Odczyt: proszę wybrać maszynę oraz Skrzynia biegów, ZF - Ergopower.

Kompatybilne pojazdy i zastosowania

Decydująca jest skrzynia, a nie marka maszyny. Ten kabel dotyczy skrzyni ZF Ergopower typu powershift, dzięki temu można go szeroko stosować. Jakie złącze diagnostyczne znajduje się na skrzyni, proszę sprawdzić na maszynie, zanim złoży Pan zamówienie.

Zastosowanie:

  • Maszyny robocze z ZF Ergopower: np. ładowarki kołowe i wywrotki przegubowe.
  • Marka maszyny nie ma znaczenia: Jaltest obsługuje Ergopower w maszynach, w których ZF dostarcza skrzynię.
  • Rok produkcji nie ma znaczenia: dla maszyn roboczych nie obowiązuje obowiązkowe złącze diagnostyczne, więc ta wtyczka pozostaje w użyciu.
💡
Warto wiedzieć: biała sześciopinowa wtyczka należy do sterowania skrzynią Ergopower i zwykle znajduje się w kabinie lub przy sterowniku skrzyni. ZF stosuje dla każdej rodziny skrzyń inne złącze diagnostyczne; po turkusowym pierścieniu na przewodzie rozpozna Pan ten kabel od razu. Przed złożeniem zamówienia proszę sprawdzić, które złącze znajduje się na Pana maszynie.

Zawartość opakowania

  • 1x Jaltest (JDC546A) | Kabel przejściowy ZF Ergopower 6-pinowe OBD - 16-pinowe OBD2 | Pojazd roboczy

Specyfikacja techniczna

Ogólne

Producent kabla. Kable Jaltest współpracują ze sprzętem diagnostycznym Jaltest.Marka
Jaltest (Cojali)
Rodzaj kabla. Kabel diagnostyczny łączy się z gniazdem diagnostycznym, kabel pomiarowy służy do pomiaru osobnego podzespołu.Rodzaj kabla
Kabel przejściowy
Pakiet oprogramowania Jaltest, do którego należy kabel. Do jego użycia potrzebna jest licencja na ten moduł.Moduł oprogramowania Jaltest
  • OHW maszyny budowlane i

Złącza

Wersja interfejsu diagnostycznego Jaltest Link, z którą współpracuje kabel. Nie każdy kabel pasuje do każdej wersji.Kompatybilny Jaltest Link
  • Jaltest Link V8.1
  • Jaltest Link V9
Wtyk po stronie urządzenia diagnostycznego. Musi pasować do Państwa interfejsu lub kabla diagnostycznego.Złącze od strony interfejsu
16-pinowe OBD2
Wtyk po stronie pojazdu, silnika lub maszyny. Musi pasować do gniazda diagnostycznego lub podzespołu.Złącze od strony pojazdu
6-pinowe OBD
Długość kabla. Dłuższy kabel zapewnia większą swobodę pracy.Długość kabla
28 do 30 cm

Funkcje diagnostyczne

Informacja, czy kody błędów można nie tylko odczytywać, ale także kasować. W niektórych systemach możliwy jest tylko odczyt.Kasowanie kodów błędów
Informacja, czy można podglądać bieżące wartości z czujników podczas pracy pojazdu. Przydatne przy wykrywaniu usterek.Podgląd wartości na żywo
Informacja, czy można uruchamiać podzespoły z poziomu urządzenia. Pozwala ustalić, czy usterka dotyczy podzespołu czy okablowania.Sterowanie komponentami
Informacja, czy można ponownie skalibrować podzespoły lub czujniki. Często wymagane po wymianie podzespołu.Wykonywanie kalibracji

Zastosowanie

Zestaw kabli Jaltest, w którego skład wchodzi ten kabel. Jeśli już posiadają Państwo ten zestaw, mogą Państwo mieć już ten kabel.Element zestawu kabli
Zestaw kabli OHW kompletny
Numer referencyjny
JDC546A
Jednostki sterujące
ZF - Ergopower (sterowanie skrzynią biegów)
Wymagane do użytkowania
Jaltest Link V8.1 lub V9 i licencja na Jaltest OHW

Pozostałe parametry

Zastosowanie
Skrzynia biegów ZF Ergopower typu powershift
Segment
Pojazd roboczy
Część zestawu kabli
Kompletny zestaw kabli OHW (70002026)
