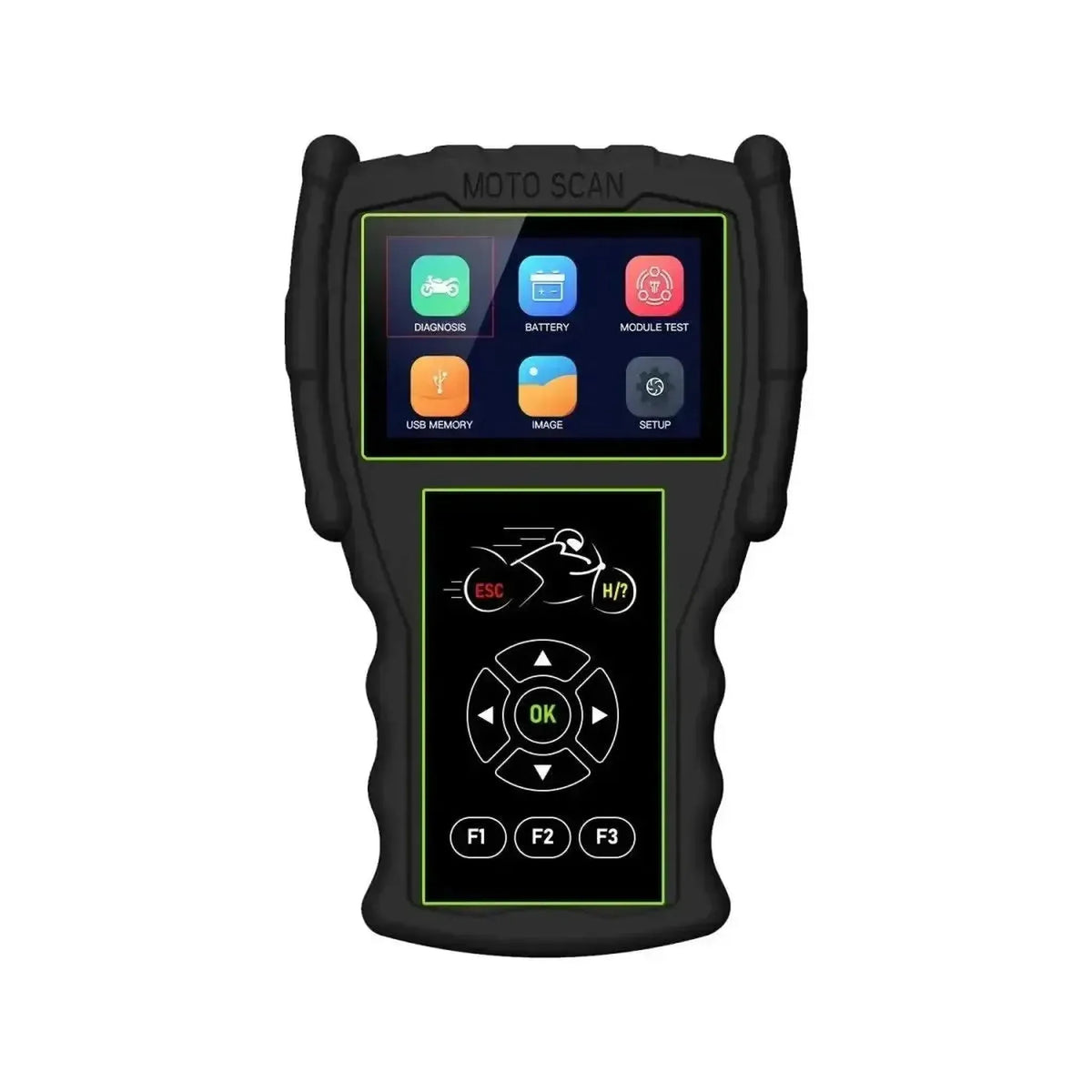

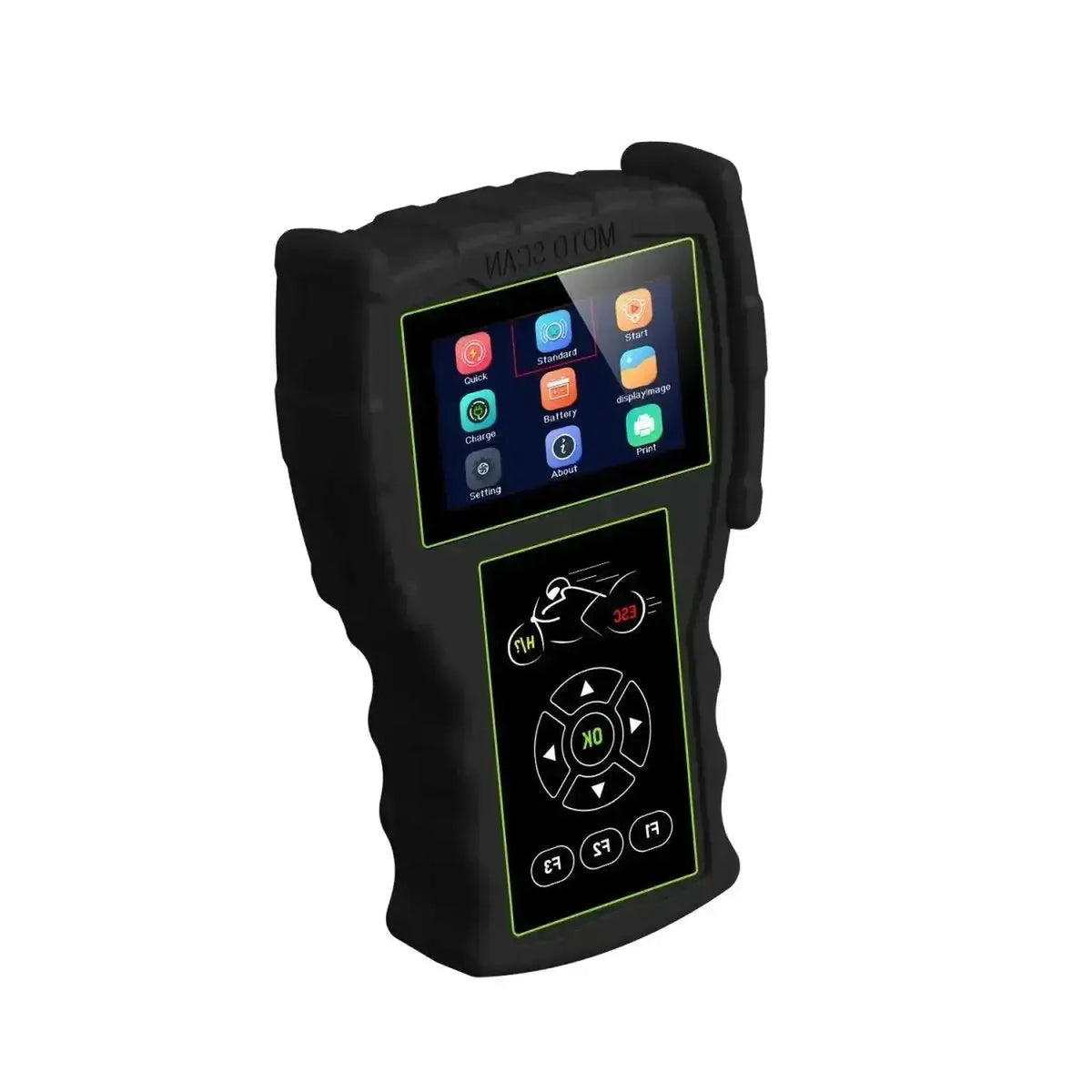

JDiag M100 Pro | Czytnik kodów błędów | Motocykl

Toepassingen en functionaliteiten

De JDiag M100 Pro is bedoeld voor motorwerkplaatsen, scooterdealers en de ervaren hobbyist. Hieronder staat wat het toestel kan.

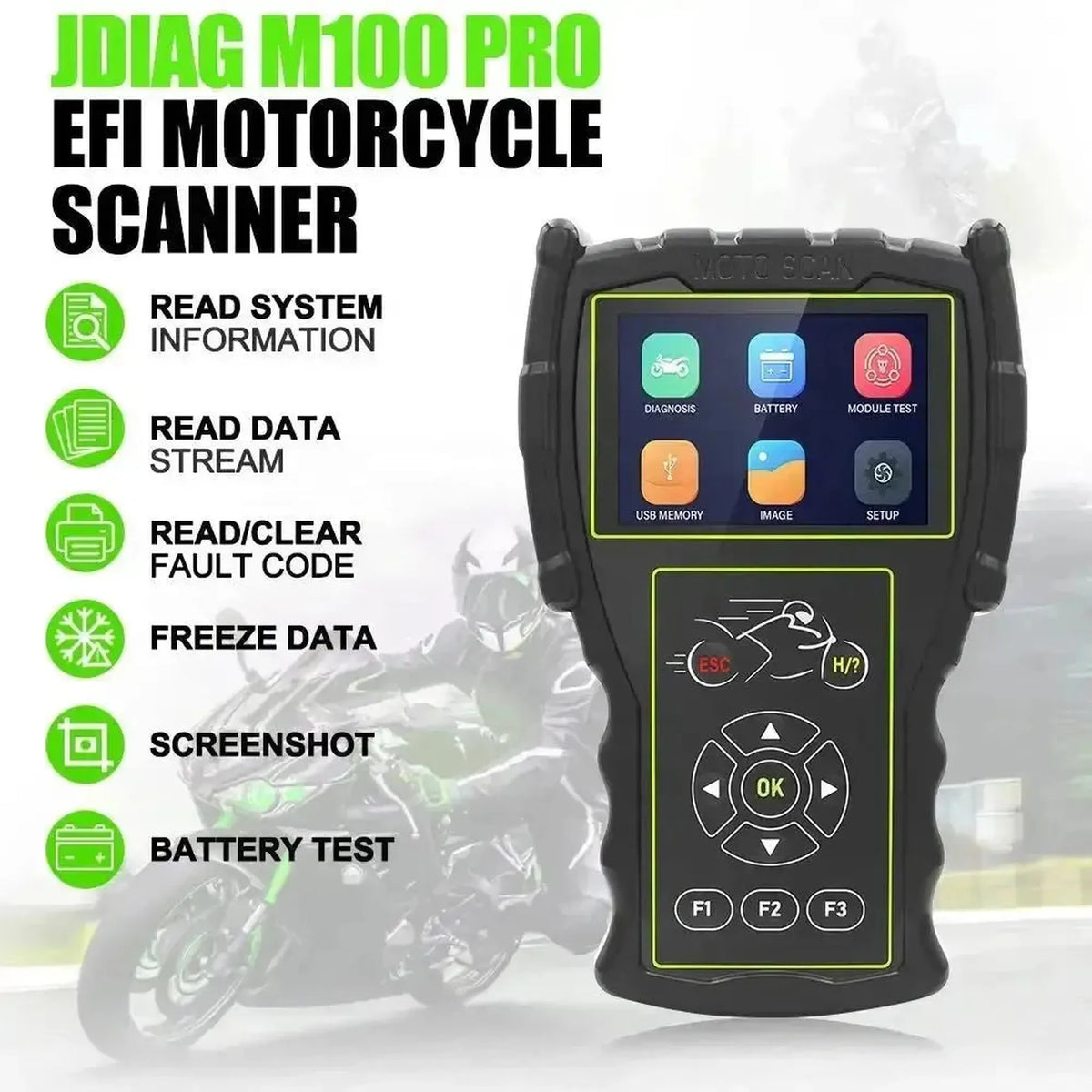

Diagnosefuncties

• Systeeminformatie: ECU-versie, onderdeelnummers en gegevens.
• Foutcodes lezen: Opgeslagen codes en foutcodehistoriek.
• Foutcodes wissen: Met contact aan en motor uit.
• Freeze frame: De waarden op het moment van de storing.
• Live data: Toerental, accuspanning, gasklep, temperatuur.
• Golfvorm: Live data als grafiek tonen.
• Generiek OBD2: Voor motoren met een OBD2-aansluiting.

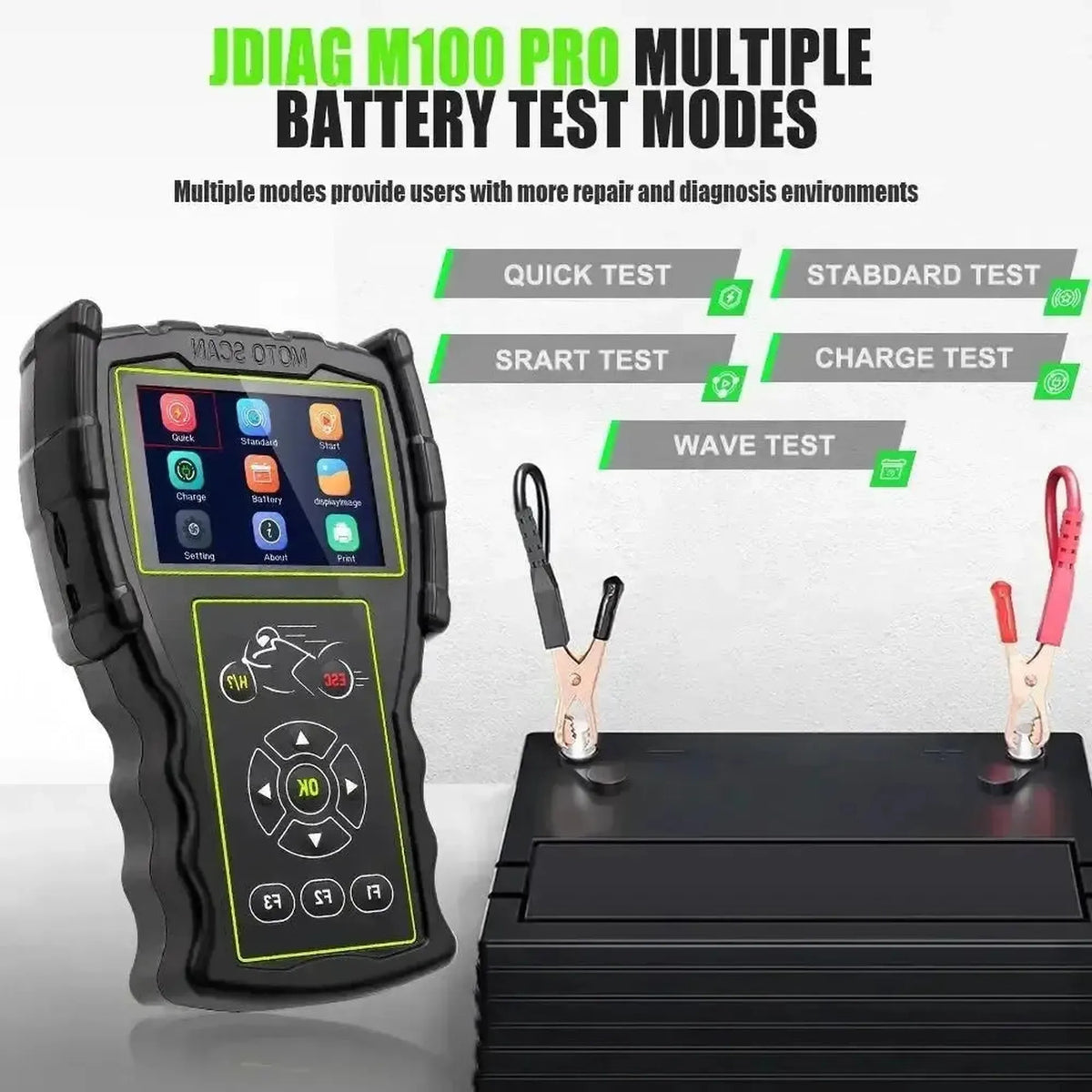

Accutest

• Snelle test: Als het accutype onbekend is.
• Standaardtest: Staat van de accu (SOH) en laadtoestand (SOC).
• Starttest: Spanning en tijd tijdens het starten.
• Laadtest: Laadspanning onbelast en belast, diodes, rimpel.
• Golfvormtest: De accuspanning als grafiek.

Overig

• Moduletest: Scherm, toetsen en geheugenkaart testen.
• Geheugenkaart: Testgegevens en updates opslaan.
• Rapporten: Resultaten via de pc afdrukken.
• CAN-bus: Gereserveerde CAN-bus-aansluiting.

Zo gebruikt u hem

1. Bijwerken: Download de update en zet hem via USB op de geheugenkaart.
2. Aansluiten: Zoek de diagnosestekker en sluit de juiste kabel of adapter aan.
3. Contact aan: Zet het contact aan; het toestel start vanzelf.
4. Merk kiezen: Kies het merk en het systeem en lees de foutcodes.
5. Herstellen: Gebruik live data, tests en servicefuncties en wis de codes.

Service en onderhoudsfuncties

De M100 Pro heeft diverse service- en onderhoudsfuncties. Welke functie werkt, verschilt per merk, model en bouwjaar.

Motor en aandrijflijn

• Service-interval: De onderhoudsmelding terugzetten na een beurt.
• CO-afstelling: De CO-waarde bij stationair instellen (COTrimmer).
• Stationair toerental: Het stationair toerental afstellen.
• Gasklepsensor (TPS): De gasklepsensor afstellen.
• Adaptiewaarden: Aangeleerde waarden resetten.

Remmen

• ABS-systeem: Foutcodes van het ABS lezen en wissen.

Elektrisch systeem

• Immobilizer: De startonderbreker ontgrendelen.
• Sleutels: Sleutels coderen, waar het merk dat toestaat.
• Alarm: Immobilizer en alarm configureren.

Algemeen en modules

• Actuatortests: Onderdelen aansturen om ze te testen.
• Storingsgids: Stappen voor injectoren, ontsteking en pomp.

Ondersteunde voertuigmerken

Bepalend is de combinatie van merk, model en bouwjaar, niet het merk alleen. Controleer vooraf of uw model en de gewenste functie erin staan.

Merken voor diagnose

JDiag noemt merken uit Europa, Azië, Amerika en China, plus generiek OBD2.

• Europees: Adiva, Aprilia, Benelli, BMW, Brixton, KTM, Piaggio, Triumph, Vespa
• Aziatisch: Aeon, Bajaj, Fit, Hartford, Hero, Honda, Hyosung, Kawasaki, Kymco, Modenas, PGO, Rojo, Royal Enfield, Suzuki, SYM, TVS, Yamaha
• Amerikaans: Arctic Cat, Bombardier, Indian
• Chinees: CFMoto, Yiben

JDiag breidt de dekking uit met software-updates.

Licentie-informatie

Bij aanschaf via AsTools krijgt u levenslang gratis software-updates.

• Wat levenslang betekent: Geen abonnement en geen jaarlicentie; u betaalt niet voor updates.
• Zolang JDiag bijwerkt: U krijgt de updates die JDiag voor dit toestel uitbrengt.
• Zo werkt u bij: Download het bestand en kopieer het via USB naar de geheugenkaart.
• Verlengen: Niet nodig. Er is geen aparte update-licentie voor dit toestel.

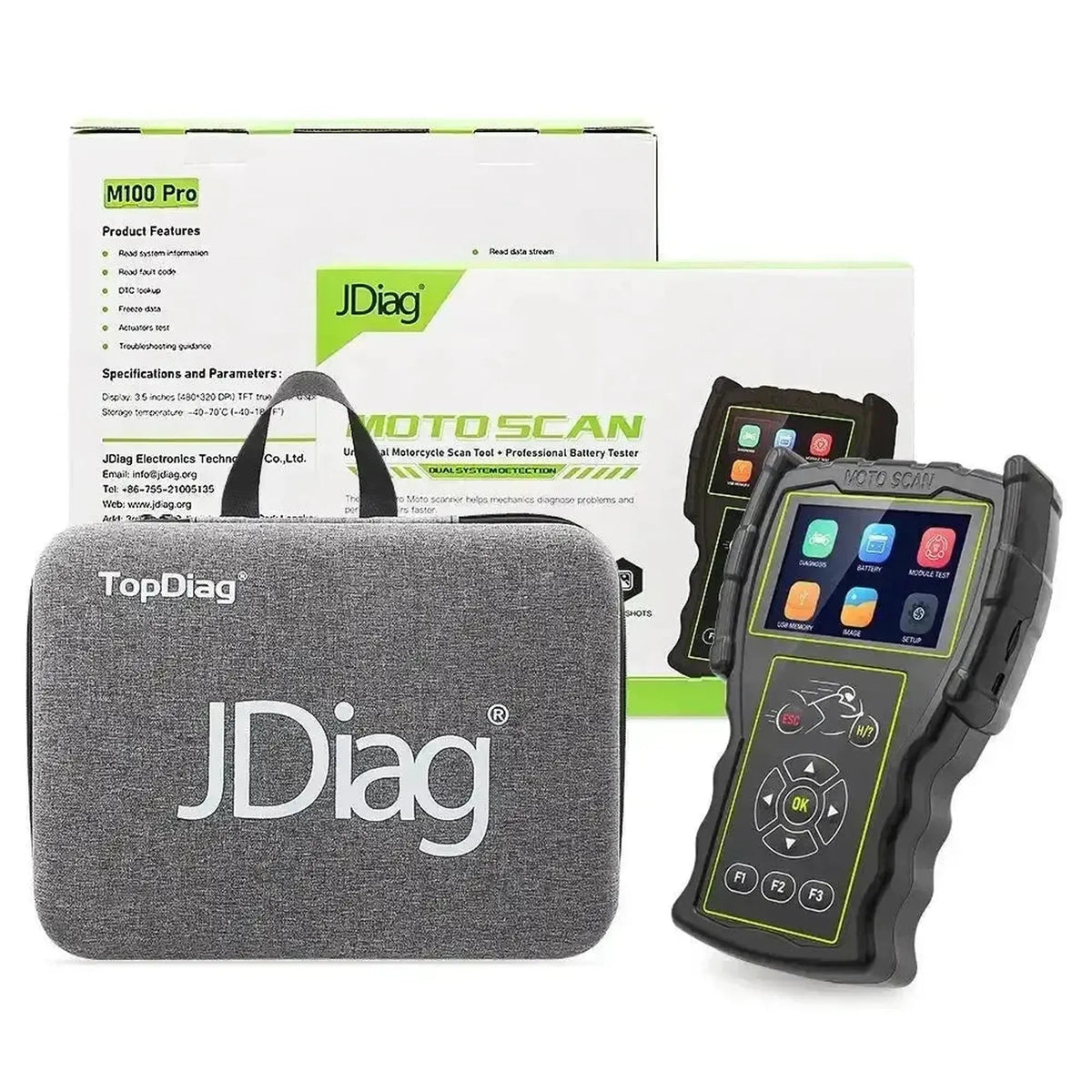

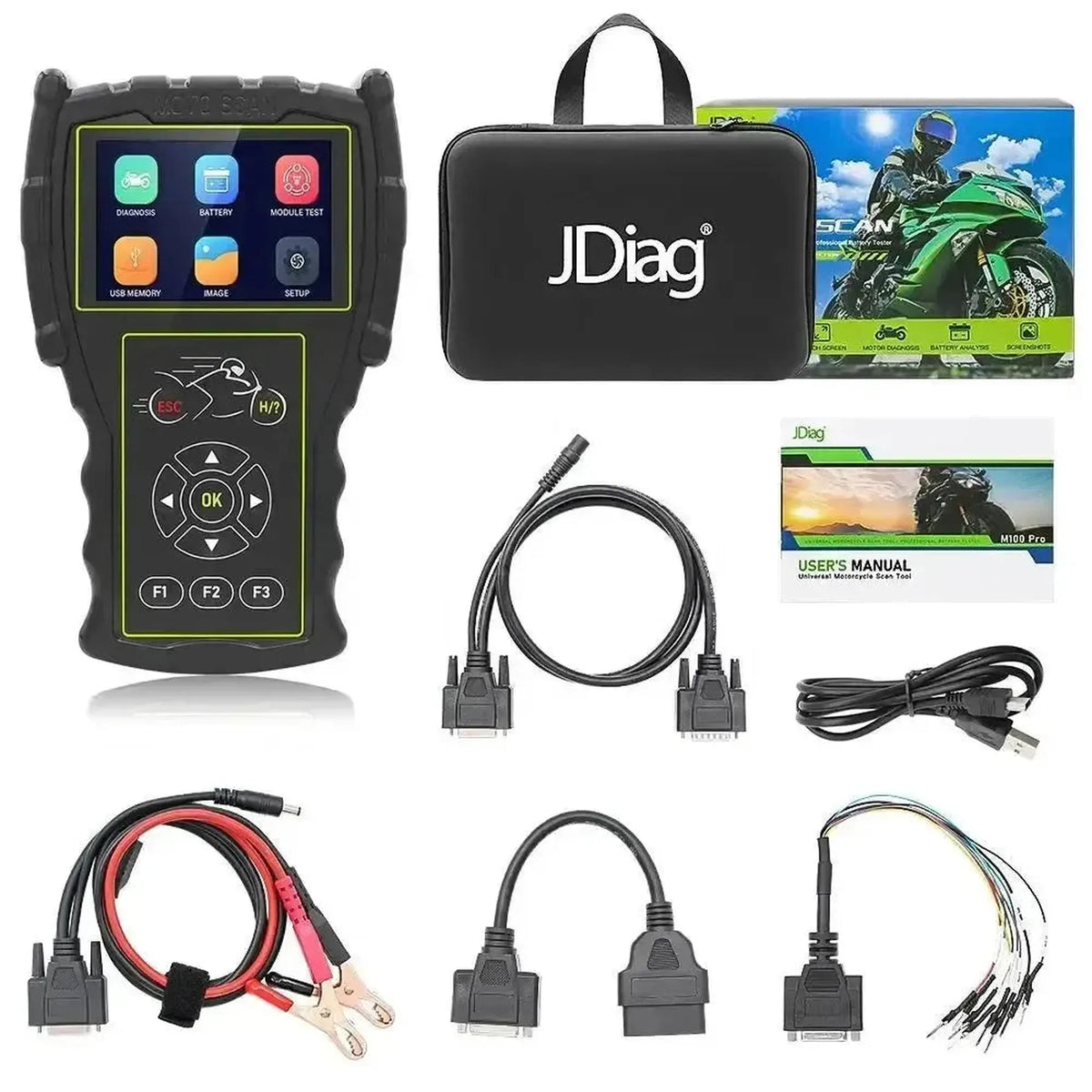

Verpakkingsinhoud

• 1x JDiag M100 Pro-uitleesapparaat
• 1x Hoofdkabel 15-pins DB15 naar 15-pins DB15
• 1x Kabel 15-pins DB15 naar 16-pins OBD2
• 1x Universele kabel 8-pins naar 15-pins DB15
• 1x Accutestkabel met klemmen
• 1x USB-A naar mini-USB-B-kabel
• 1x Handleiding
• 1x Opbergtas
