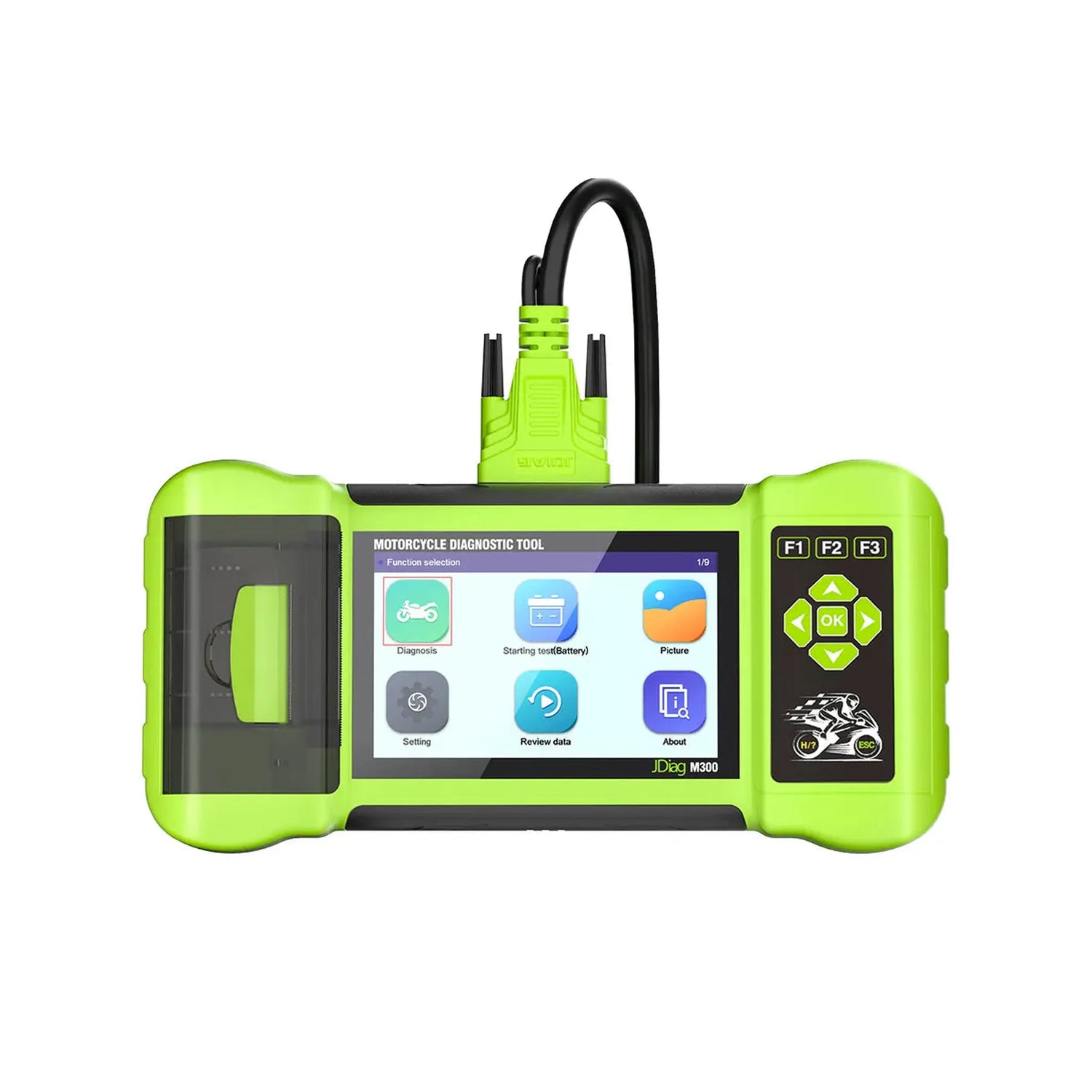

JDiag M300 | Urządzenie diagnostyczne | Motocykle

Toepassingen en functionaliteiten

De M300 is bedoeld voor motorwerkplaatsen die veel verschillende merken onderhouden. Hieronder staat wat het toestel kan.

Diagnosefuncties

• Systeeminformatie: Identificatie en ECU-gegevens.
• Foutcodes lezen: Opgeslagen en actieve codes.
• Foutcodes wissen: Na de reparatie de codes verwijderen.
• Freeze frame: De waarden op het moment van de storing.
• Live data: Toerental, accuspanning en gaskleppositie.
• Golfvorm: Live data als grafiek tonen.

Overig

• Accutest: Accuconditie via de accutestkabel.
• Storingsgids: Stappen voor injectoren, ontsteking en pomp.
• Afdrukken: Testresultaten afdrukken voor het dossier.
• SD-kaart: Gegevens en software-updates opslaan.
• CAN-bus: Gereserveerde CAN-bus-aansluiting.

Zo gebruikt u hem

1. Bijwerken: Zet de nieuwste software via de SD-kaart op het toestel.
2. Aansluiten: Sluit de hoofdkabel en de juiste adapter aan op de diagnosestekker.
3. Contact aan: Zet het contact aan en kies merk en systeem.
4. Uitlezen: Lees de foutcodes en bekijk de live data.
5. Herstellen: Voer de servicefunctie uit en wis de foutcodes.

Service en onderhoudsfuncties

De M300 heeft meerdere service- en onderhoudsfuncties. Welke functie werkt, verschilt per merk, model en bouwjaar.

Motor en aandrijflijn

• Service-interval: De onderhoudsmelding terugzetten na een beurt.
• CO-afstelling: De CO-waarde bij stationair instellen.
• Stationair toerental: Het stationair toerental inleren.
• Gasklep: De basispositie inleren na reiniging of vervanging.
• Adaptiewaarden: Aangeleerde waarden van het motormanagement wissen.
• Lucht-brandstofverhouding: De mengselregeling terugzetten.

Remmen

• ABS ontluchten: Het ABS-circuit ontluchten na remwerk.
• ABS-systeemtest: Foutcodes en tests van het ABS.

Ondersteunde voertuigmerken

Bepalend is de combinatie van merk, model en bouwjaar, niet het merk alleen. Controleer vooraf of uw model en de gewenste functie erin staan.

Merken voor diagnose

JDiag noemt merken uit Europa, Azië, Amerika en China.

• Europees: Adiva, Aprilia, Benelli, BMW, Brixton, Ducati, KTM, Piaggio, Triumph, Vespa
• Aziatisch: Aeon, Bajaj, Hartford, Honda, Hyosung, Kawasaki, Kymco, Modenas, PGO, Royal Enfield, Suzuki, SYM, Yamaha
• Amerikaans: Arctic Cat, Bombardier, Harley-Davidson
• Chinees: CFMoto, Yiben

JDiag breidt de dekking uit met software-updates.

Licentie-informatie

Bij aanschaf via AsTools krijgt u levenslang gratis software-updates.

• Wat levenslang betekent: Geen abonnement en geen jaarlicentie; u betaalt niet voor updates.
• Zolang JDiag bijwerkt: U krijgt de updates die JDiag voor dit toestel uitbrengt.
• Zo werkt u bij: Updates zet u via de SD-kaart op het toestel.
• Verlengen: Niet nodig. Er is geen aparte update-licentie voor dit toestel.

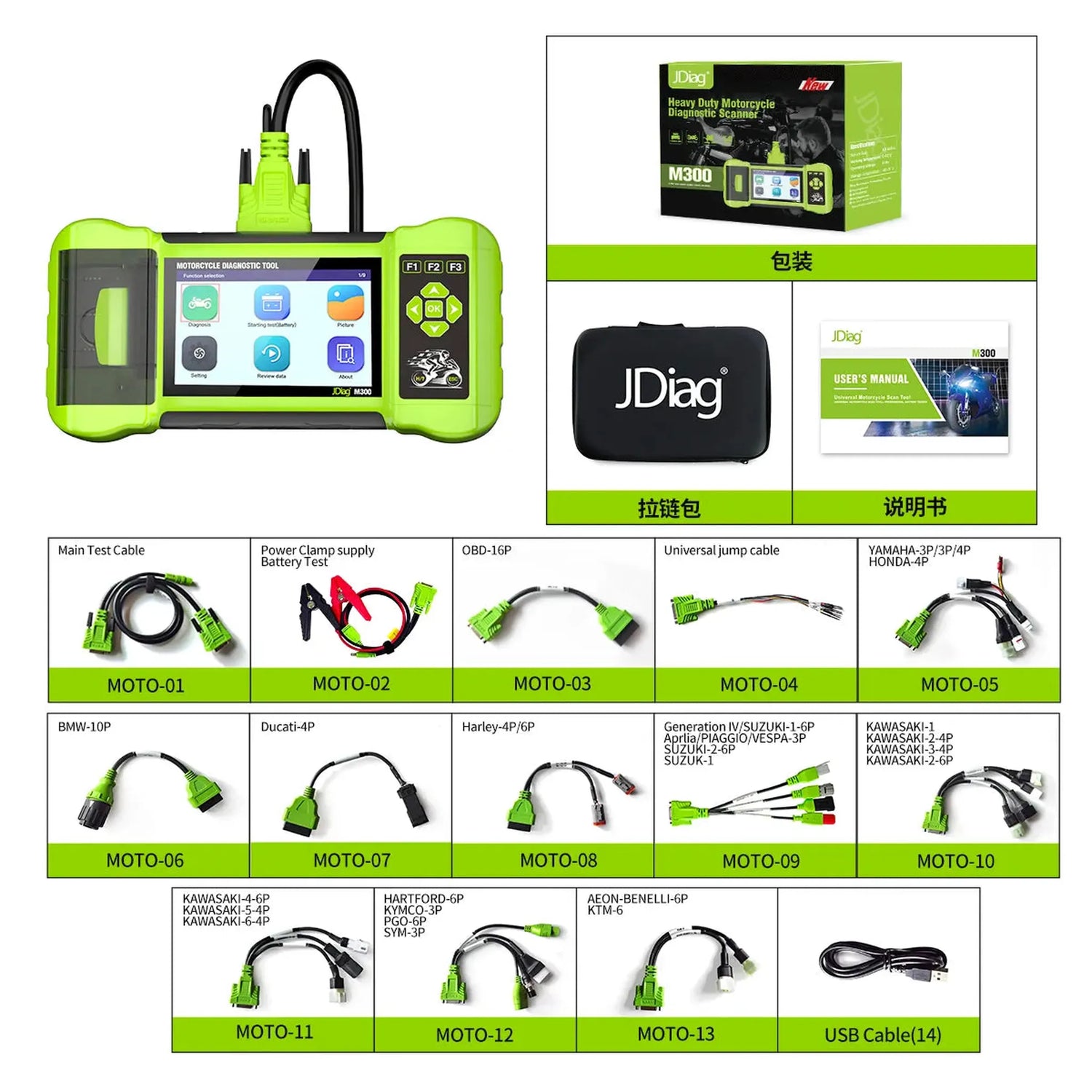

Verpakkingsinhoud

• 1x JDiag M300-uitleesapparaat
• 1x MOTO-01 hoofdkabel
• 1x MOTO-02 accutestkabel (voedingskabel)
• 1x MOTO-03 OBD2-kabel 16-pins
• 1x MOTO-04 universele jumpkabel
• 1x MULTI-05 adapter Yamaha 3/4-pins en Honda 4-pins
• 1x MULTI-06 adapter BMW 10-pins
• 1x MULTI-07 adapter Ducati 4-pins
• 1x MULTI-08 adapter Harley-Davidson 4/6-pins
• 1x MULTI-09 adapter Suzuki 6-pins, Euro-5 6-pins, Vespa/Piaggio/Aprilia 3-pins
• 1x MULTI-10 adapter Kawasaki 8-, 4- en 6-pins
• 1x MULTI-11 adapter Kawasaki 4- en 6-pins
• 1x MULTI-12 adapter Hartford 6-pins, Kymco 3-pins, PGO 6-pins, SYM 3-pins
• 1x MULTI-13 adapter Aeon/Benelli 6-pins en KTM 6-pins
• 1x USB-kabel
• 1x Opbergkoffer met rits
• 1x Handleiding
