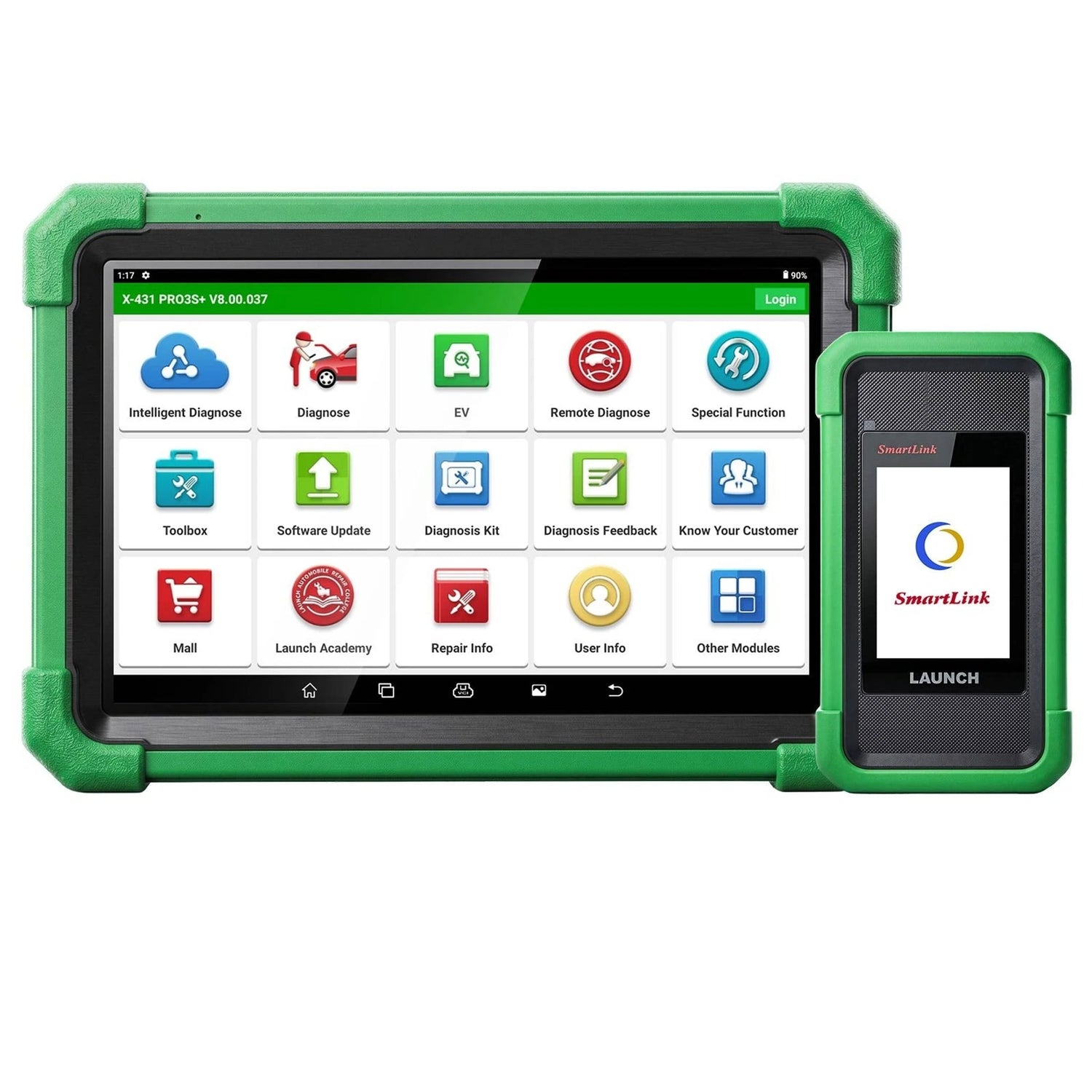

Launch X-431 PRO3S+ EV | Czytnik kodów błędów do samochodów osobowych

Toepassingen en functionaliteiten

U leest regeleenheden uit, wist foutcodes en werkt door naar codering en programmering. Wat per voertuig beschikbaar is verschilt per merk, model en bouwjaar.

Diagnosefuncties

De Launch X-431 PRO3S+ EV ondersteunt de volgende functies:

• Foutcodes lezen en wissen: Uitlezen en wissen van actieve en opgeslagen foutcodes uit de aangesloten regeleenheden.
• Codering en matchen: Matchen en coderen van programmeerbare modules na vervanging of aanpassing.
• Online programmering: Programmeren van regeleenheden via de fabrikantservers, onder meer voor Volkswagen, Audi, BMW, Mercedes-Benz en Ford.
• Diagnose op afstand: Meekijken en meewerken op afstand door een deskundige via de SmartLink V2.0.
• Pass-thru: Doorgeven van fabrikantsoftware naar het voertuig volgens de J2534-standaard.

Accupakket en hoogspanning

• Gezondheid van het pakket: Uitlezen van de staat van het pakket, met spanning en temperatuur.
• Meting per cel: Uitlezen van de spanning en de temperatuur van elke afzonderlijke cel.
• Foutcodes van het pakket: Uitlezen van de foutcodes die het accumanagementsysteem heeft vastgelegd.
• Dynamische analyse: Doorlopend meten van het pakket, met een rapport dat gedeeld kan worden.
• Hoogspanning uitschakelen: Spanningsloos maken van het hoogspanningssysteem voordat er aan gewerkt wordt.
• Boordlader: Testen van de boordlader.
• Gelijkspanningsomvormer: Testen van de omvormer tussen hoog- en laagspanning.
• Aircocompressor: Testen van de elektrisch aangedreven aircocompressor.
• Koudemiddel en koelvloeistof: Ondersteunen van het vervangen van koudemiddel en van koelvloeistof.
• 48-volt mildhybride: Benaderen van componenten van 48-volt mildhybridesystemen.
• Chipdata herstellen: Herstellen van chipgegevens binnen de rubriek nieuwe energie.

Merken in de rubriek nieuwe energie

• Europees: Mercedes-Benz, Volvo, Scania, MAN, Renault en Land Rover.
• Aziatisch en Amerikaans: Tesla, Isuzu, BYD, Geely, GWM, Chery, JAC, Jetour, Denza, Voyah, Seres, HiPhi, Aiways, AVATR, HYCAN en Weltmeister.
• Bedrijfsvoertuig en bus: Dongfeng, Foton, FAW, Sinotruck, SHACMAN, Weichai, Yuchai, CAMC, Dayun, C&C Trucks, Sunlong en NanJun.
• Accupakketten: Aparte rubriek met BYD, CATL en Mercedes-Benz bedrijfsvoertuig.

Sleutel- en immobilizerfuncties

• Rubriek startonderbreking: Aparte ingang voor immobilizerwerkzaamheden.
• Startonderbreking terugzetten: Terugzetten van de startonderbreking, als onderdeel van de servicefuncties.
• Sleutels programmeren: Niet standaard; hiervoor is aanvullende hardware van Launch met immobilizer-licentie nodig.

Service en onderhoudsfuncties

Onder de rubriek personenauto staan veertig service- en resetfuncties, hieronder verdeeld over vier groepen: motor, emissie, onderstel en carrosserie.

Motor en aandrijflijn

• Olieservicereset: Terugzetten van het onderhoudsinterval na een servicebeurt.
• Elektronische gasklep: Aanleren van de elektronische gasklep na reiniging of vervanging.
• Injectoren coderen: Invoeren van de codes van de verstuivers na vervanging.
• Krukaspositiesensor: Aanleren van de krukaspositiesensor.
• Versnellingsbak: Aanleren van de adaptieve waarden van de versnellingsbak.
• Koppeling: Matchen van de koppeling na vervanging.
• Uitlaatgasrecirculatie: Aanpassen van de adaptieve waarden van het EGR-systeem.
• Lucht-brandstofverhouding: Terugzetten van de aanpassingswaarden van de mengselregeling.
• Start-stopsysteem: Terugzetten van het start-stopsysteem.
• Motorvermogensbalans: Bewaken van de bijdrage van elke cilinder aan het motorvermogen.
• Turbo: Matchen van de turbo na vervanging.
• Motorhoeksensor: Kalibreren van de motorhoeksensor.

Uitlaat en emissie

• Roetfilterregeneratie: Starten van de regeneratie van het dieselroetfilter.
• Benzinepartikelfilter: Starten van de regeneratie van het benzinepartikelfilter.
• AdBlue: Terugzetten van het AdBlue-systeem na bijvullen of onderhoud.
• NOx-sensor: Terugzetten van de NOx-sensor na vervanging.
• Koelvloeistof ontluchten: Ontluchten van het koelsysteem.

Remmen, onderstel en rijhulp

• ABS ontluchten: Ontluchten van het remsysteem via de ABS-pomp.
• Remmen resetten: Terugzetten van de remblokkenindicatie en de elektronische parkeerrem.
• Stuurhoeksensor: Kalibreren van de stuurhoeksensor na werkzaamheden aan de stuurinrichting.
• Luchtvering: Kalibreren van het niveau van de luchtvering.
• Bandenreset: Terugzetten van de bandenmelding na wisselen of oppompen.
• Bandenspanningssysteem: Terugzetten van het bandenspanningscontrolesysteem.
• Intelligente cruisecontrol: Terugzetten van het adaptieve cruisecontrolsysteem.

Carrosserie, comfort en elektrisch

• Accu matchen: Registreren van een vervangen accu bij het accumanagementsysteem.
• Airconditioning: Opnieuw instellen van het aircosysteem.
• Adaptieve koplampen: Afstellen van de adaptieve koplampen.
• Schuifdak: Terugzetten van de eindstanden van het schuifdak.
• Ramen: Kalibreren van de eindstanden van de ruiten.
• Stoelbezetting: Terugzetten van de stoelbezettingssensor.
• Regen- en lichtsensor: Initialiseren van de regen- en lichtsensor.
• Taal wijzigen: Wijzigen van de taalinstelling van het voertuig.
• Transportmodus: In- en uitschakelen van de transportmodus.
• Startonderbreking: Terugzetten van de startonderbreking.
• Voetenruimtemodule: Matchen van de voetenruimtemodule na vervanging.
• Gateway-module: Kalibreren van de gegevens van de gateway-module.
• ECU coderen: Coderen van regeleenheden na vervanging of aanpassing.
• ECUAID: Ondersteunende functie bij het werken aan regeleenheden.
• EOBD en OBD2: Benaderen van de wettelijk voorgeschreven emissiediagnose.
• Hoogspanningsaccu: Onderhoudsfunctie voor de hoogspanningsaccu.

Speciale functies en mogelijkheden

Naast diagnose en onderhoud heeft het toestel eigen ingangen voor het werk eromheen: een voertuig automatisch herkennen, software bijwerken, reparatie-informatie opzoeken en hulp inschakelen bij Launch.

• Intelligente diagnose: Automatisch herkennen van het voertuig en direct doorgaan naar de bijbehorende diagnose.
• Rubriek motorfiets: Aparte ingang voor motorfietsen naast personenauto en bedrijfsvoertuig.
• Software bijwerken: Ophalen van nieuwe versies via het updatemenu op het apparaat zelf.
• Reparatie-informatie: Eigen ingang naar reparatie-informatie op het apparaat.
• Gereedschapskist: Verzameling hulpmiddelen naast de diagnose, op het apparaat ondergebracht onder Toolbox.
• Diagnoseset: Overzicht van de aangesloten en beschikbare diagnosehulpmiddelen.
• Launch Academy: Ingang naar lesmateriaal van de fabrikant.
• Terugkoppeling: Vastleggen en doorgeven van een diagnosesituatie aan Launch vanaf het apparaat.

Licentie-informatie

Bij aanschaf hoort een software-licentie voor updates. Zolang die loopt komen nieuwe voertuigdekking en nieuwe functies binnen via het updatemenu op het apparaat.

• Wat de updates leveren: Nieuwe voertuigdekking, nieuwe service- en resetprocedures en correcties in de bestaande software.
• Na afloop: Het apparaat blijft werken op de laatst geïnstalleerde versie voor de modellen en functies die er al op staan.
• Verlengen: De licentie is te verlengen met een update-licentie.

Verpakkingsinhoud

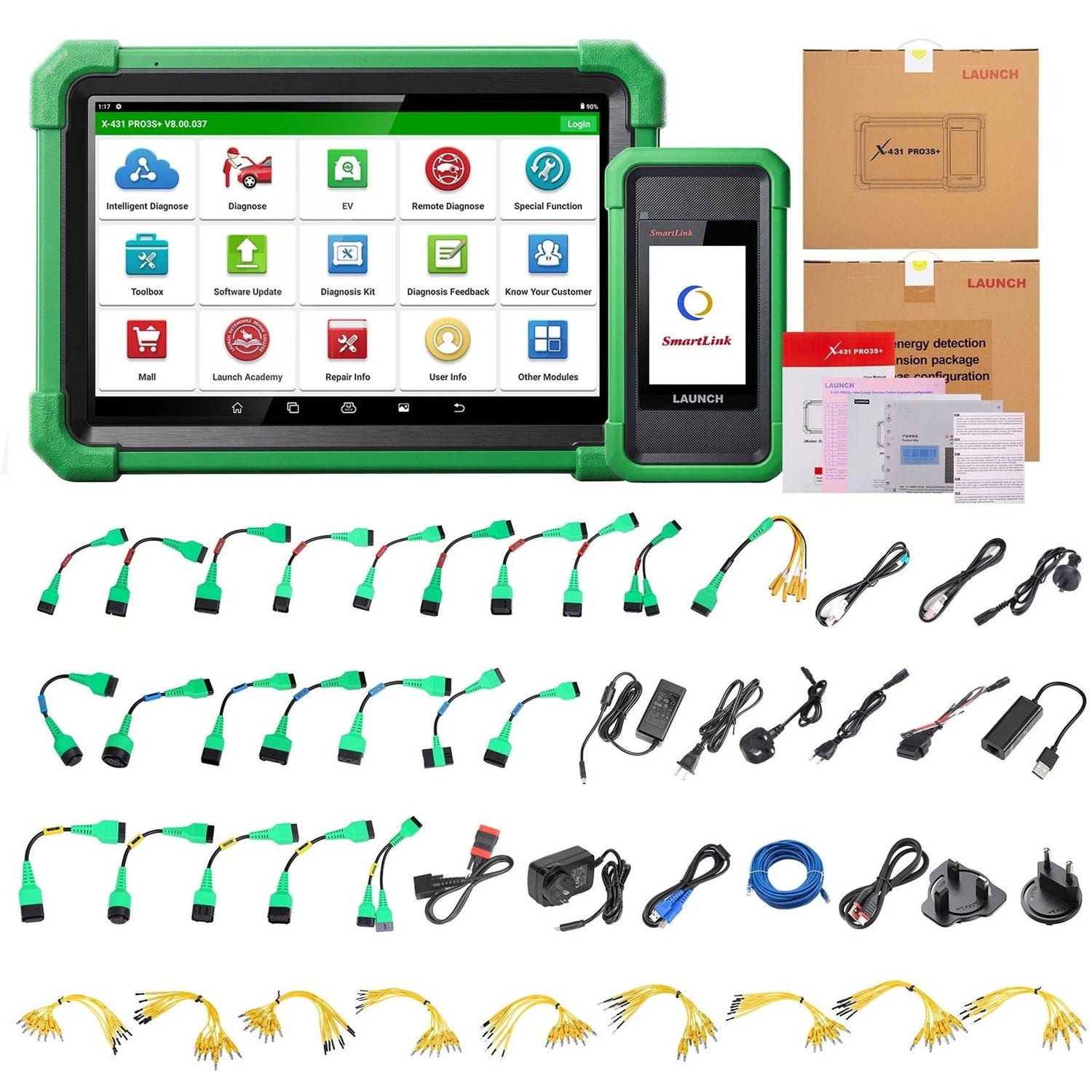

Het pakket bestaat uit het toestel met de SmartLink V2.0, de aansluitkabels, de volledige set EV-testkabels en connectoren, en de voeding en documentatie.

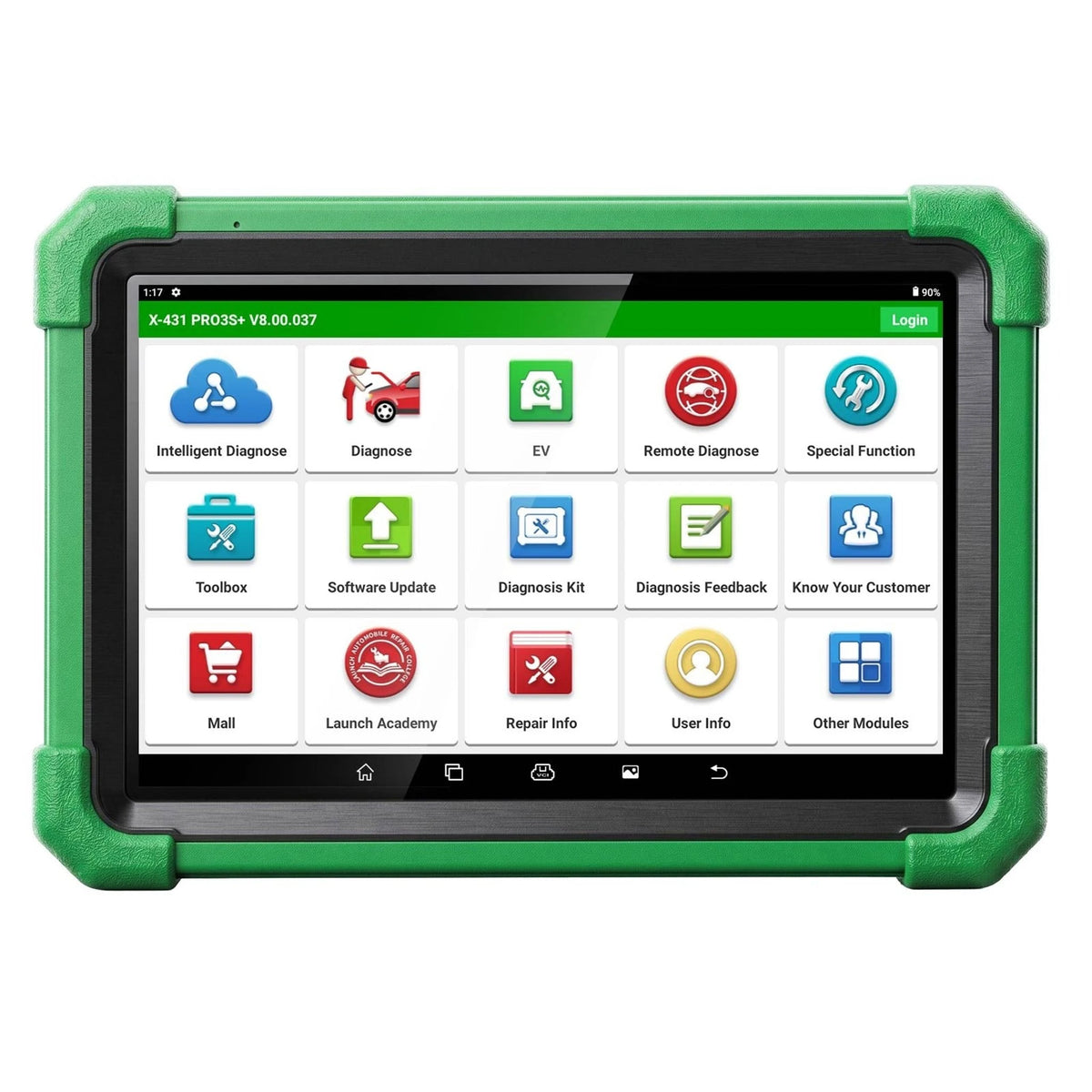

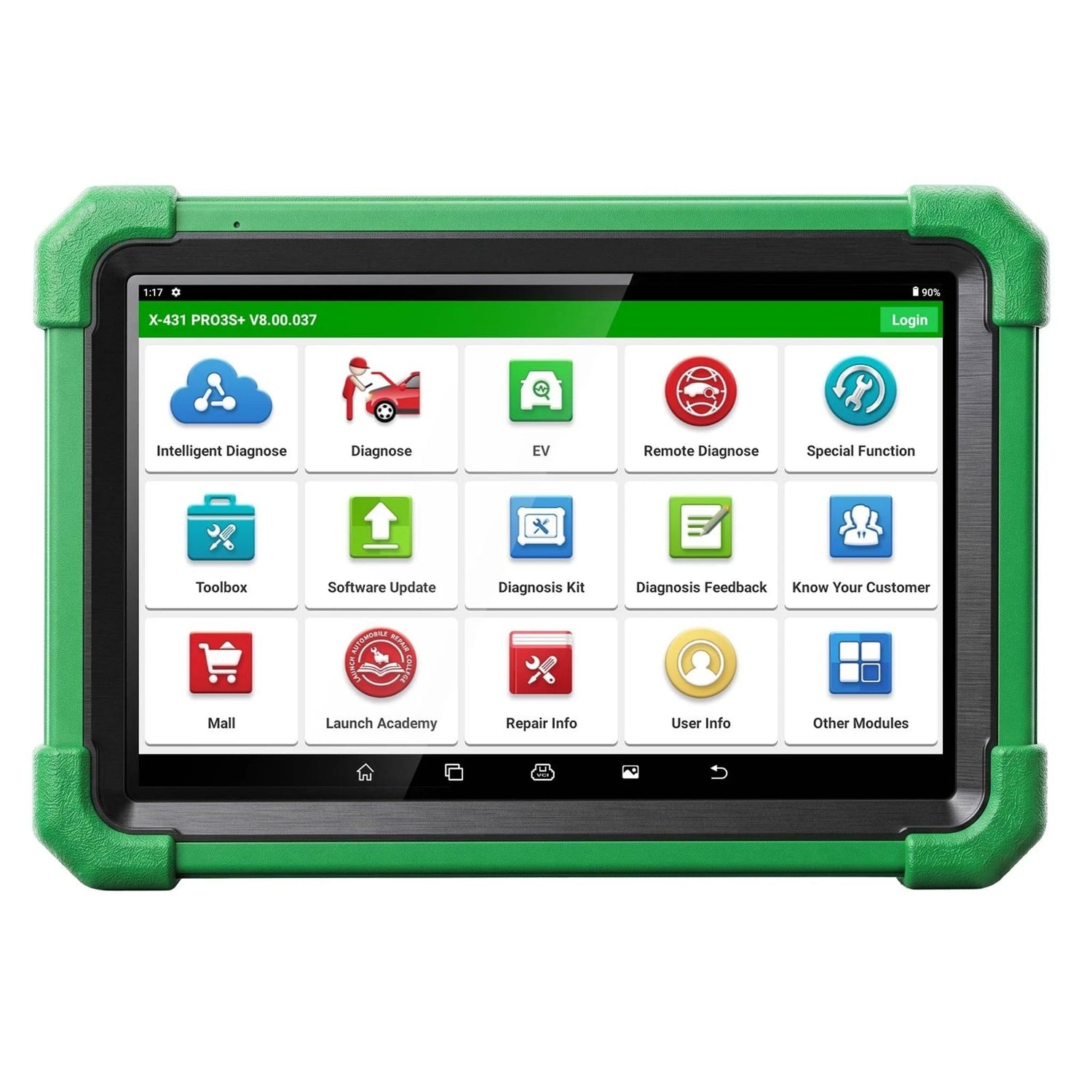

• 1x Launch X-431 PRO3S+ hoofdtoestel, vijfde generatie

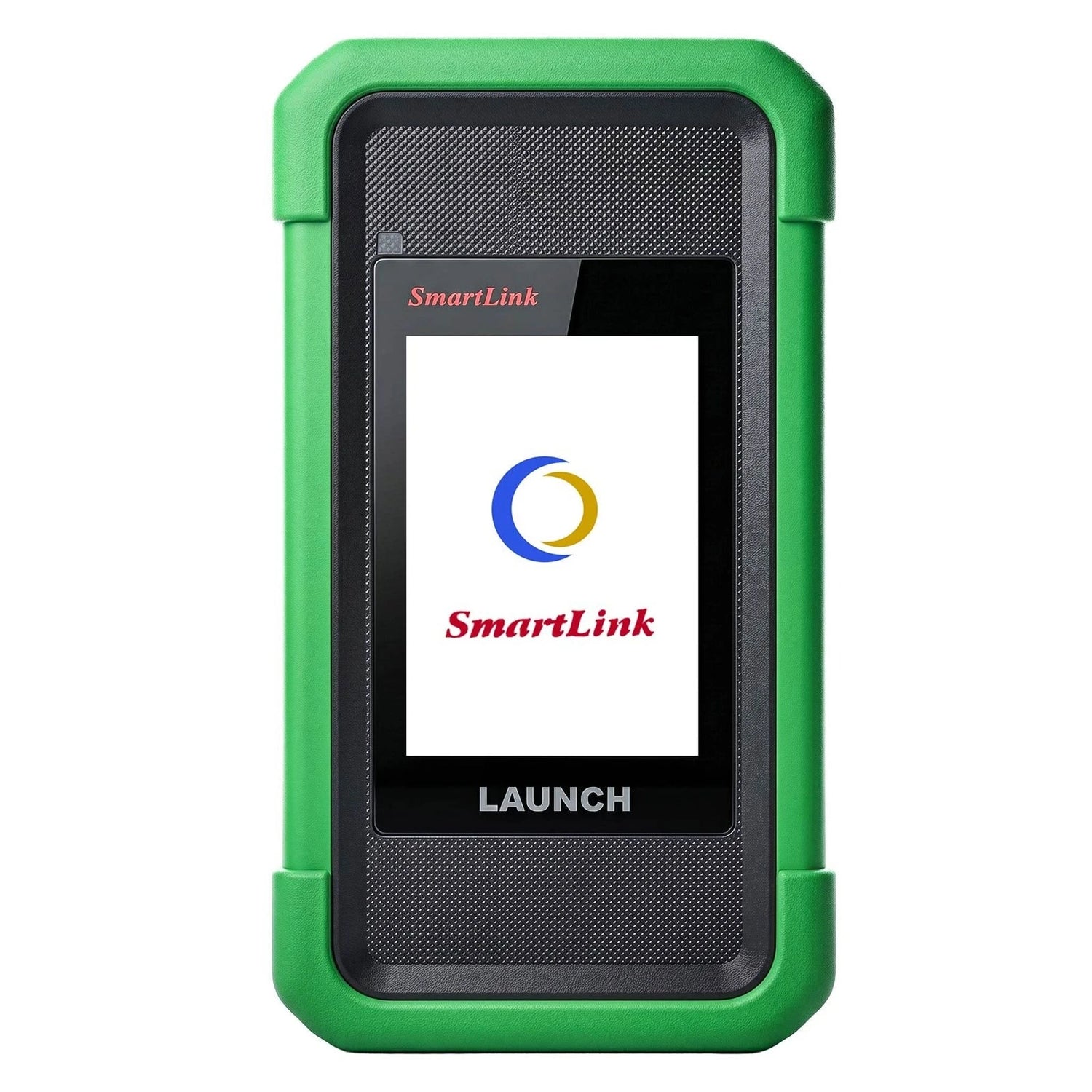

• 1x Launch SmartLink V2.0 diagnose-interface, uitvoering nieuwe energie
• 1x Launch hoofdtestkabel DB15F naar HD15F
• 1x Launch verbindingskabel RJ45 naar RJ45 voor de SmartLink, 10 meter, blauw
• 1x Launch netwerkpoorttestkabel, plat vijfpolig, 1500 millimeter
• 1x Launch netwerkpoorttestkabel, rond HSD vierpolig, 1500 millimeter
• 1x Launch USB 2.0 netwerkkaart, type A

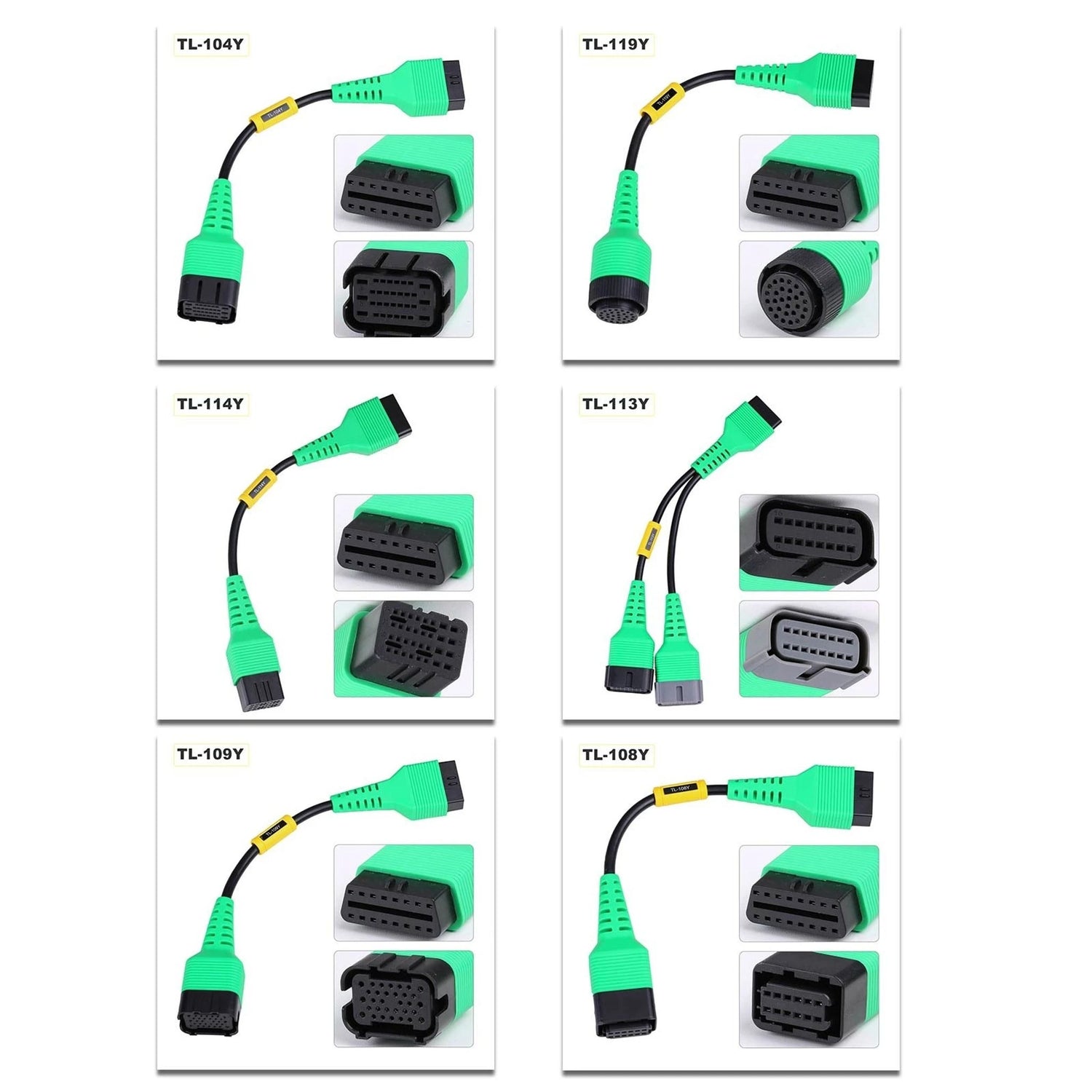

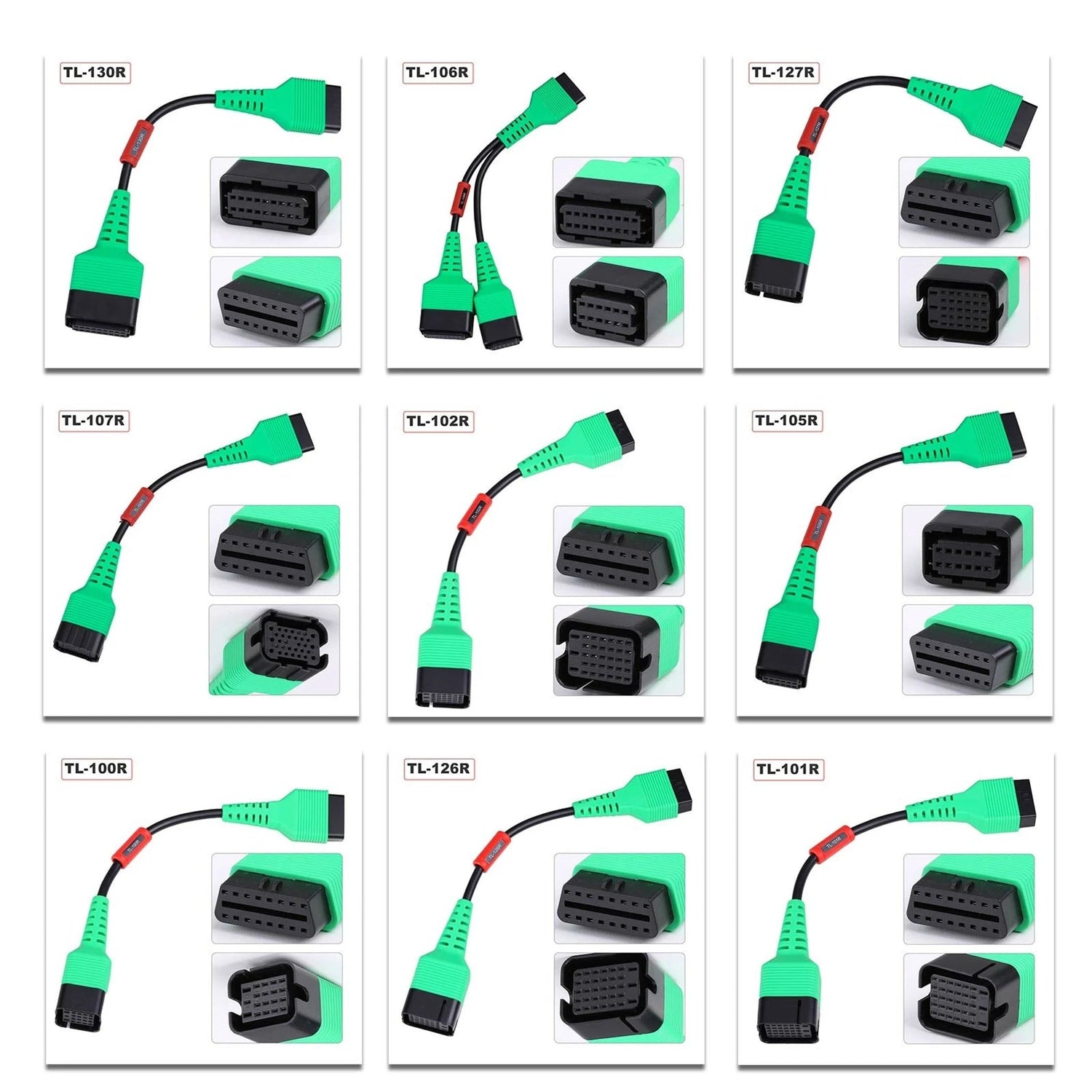

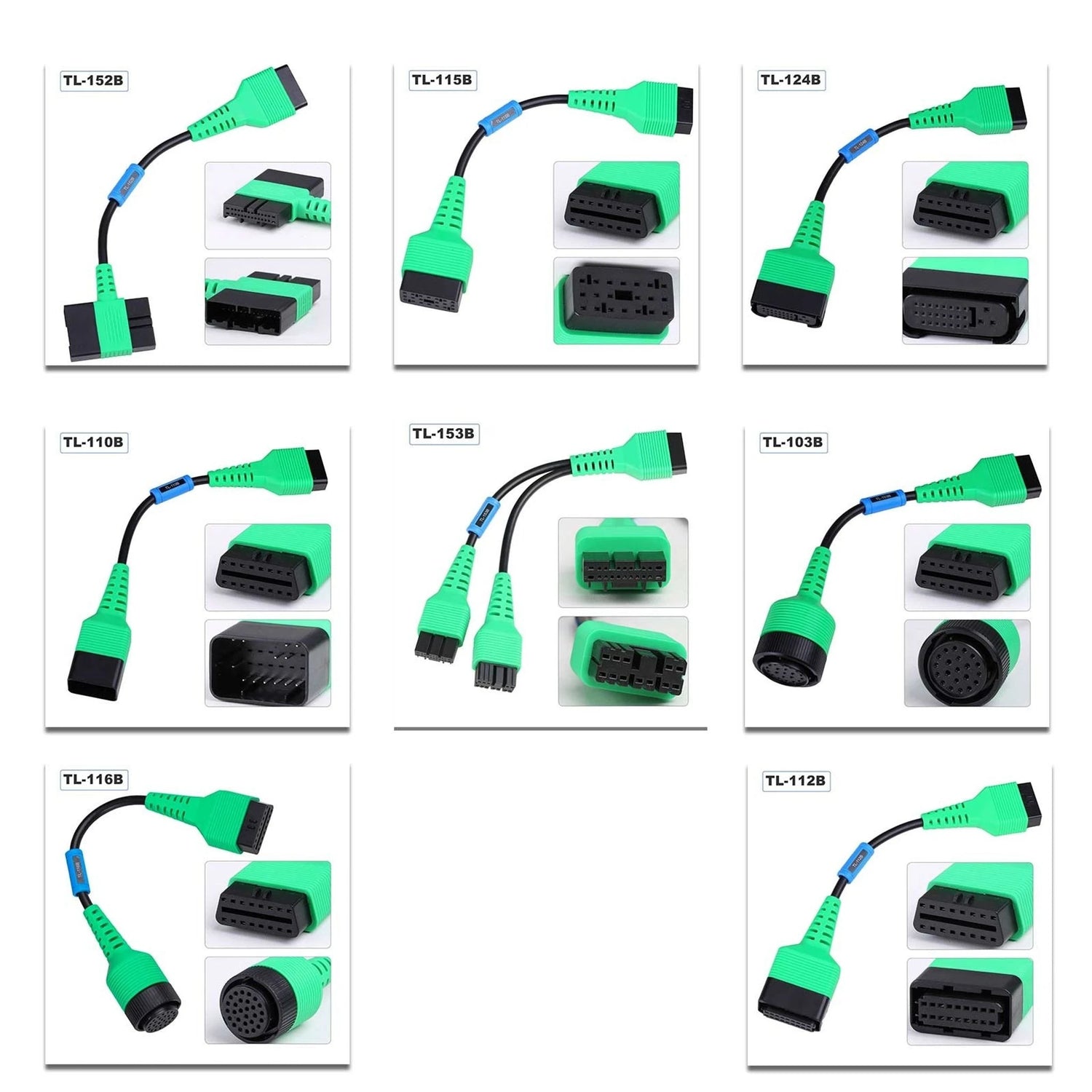

• 1x Launch testkabelset met drieëntwintig merkgebonden kabels: TL-100, TL-101, TL-102, TL-103, TL-104, TL-105, TL-106, TL-107, TL-108, TL-109, TL-110, TL-112, TL-113, TL-114, TL-115, TL-116, TL-119, TL-124, TL-126, TL-127, TL-130, TL-152 en TL-153
• 1x Launch achtpolige diagnoseconnector voor accupakketmeting, uitvoering EV Max
• 1x Launch connector voor airbagreparatie Tesla
• 1x Launch schakelkabelset X-431 PAD IV met negen kabels: nummers 1, 2, 3, 6, 7, 8, 10, 11 en 12
• 1x Launch voedingsadapter 5 volt en 5 ampère, kabellengte 1,2 meter, met Amerikaanse stekker
• 1x Launch voedingsadapter 12 volt en 4 ampère, 48 watt, tafelmodel
• 1x Launch verloopstekker Europees model
• 1x Launch verloopstekker Brits model
• 1x Launch USB-kabel type A naar type C
• 1x Launch USB-kabel type A naar type B
• 1x Launch snelstartgids SmartLink V2 nieuwe energie, meertalig
• 1x Launch handleiding X-431 PRO3S+ nieuwe energie
• 1x Launch GPSR-veiligheidsbijsluiter, meertalig
• 1x Launch envelop met pincode
