OBDSTAR  |  SKU: TCM-003

OBDSTAR (TCM-003) | Temic (DL501) 16-pin TCM – 15-pin DB15 Kabel adapter | Samochód osobowy

€31,95 z VAT
€26,40 bez VAT

Gwarancja bezpośrednio od AsTools

Sami obsługujemy sprawy gwarancyjne szybko i bez pośrednictwa producenta. Dzięki naszemu własnemu magazynowi części zamiennych i wiedzy technicznej możemy Ci zazwyczaj udzielić pomocy od razu. Tylko w wyjątkowych przypadkach wysyłamy produkt do dostawcy.

2 lata gwarancji na wszystkie produkty

Wszystkie nasze produkty są dostarczane z 2-letnią gwarancją fabryczną. Gwarantuje to długotrwałą jakość i serwis.

Łatwy zwrot

Zwrot można łatwo złożyć za pośrednictwem swojego konta. Wyślemy Ci etykietę zwrotną na e-mail. Koszty zwrotu pokrywasz sam.

Profesjonalna obsługa klienta

Nasi eksperci gotowi Ci szybko i fachowo pomóc, zarówno online, jak i w naszym stacjonarnym sklepie. Pytania? Zapraszamy do kontaktu!

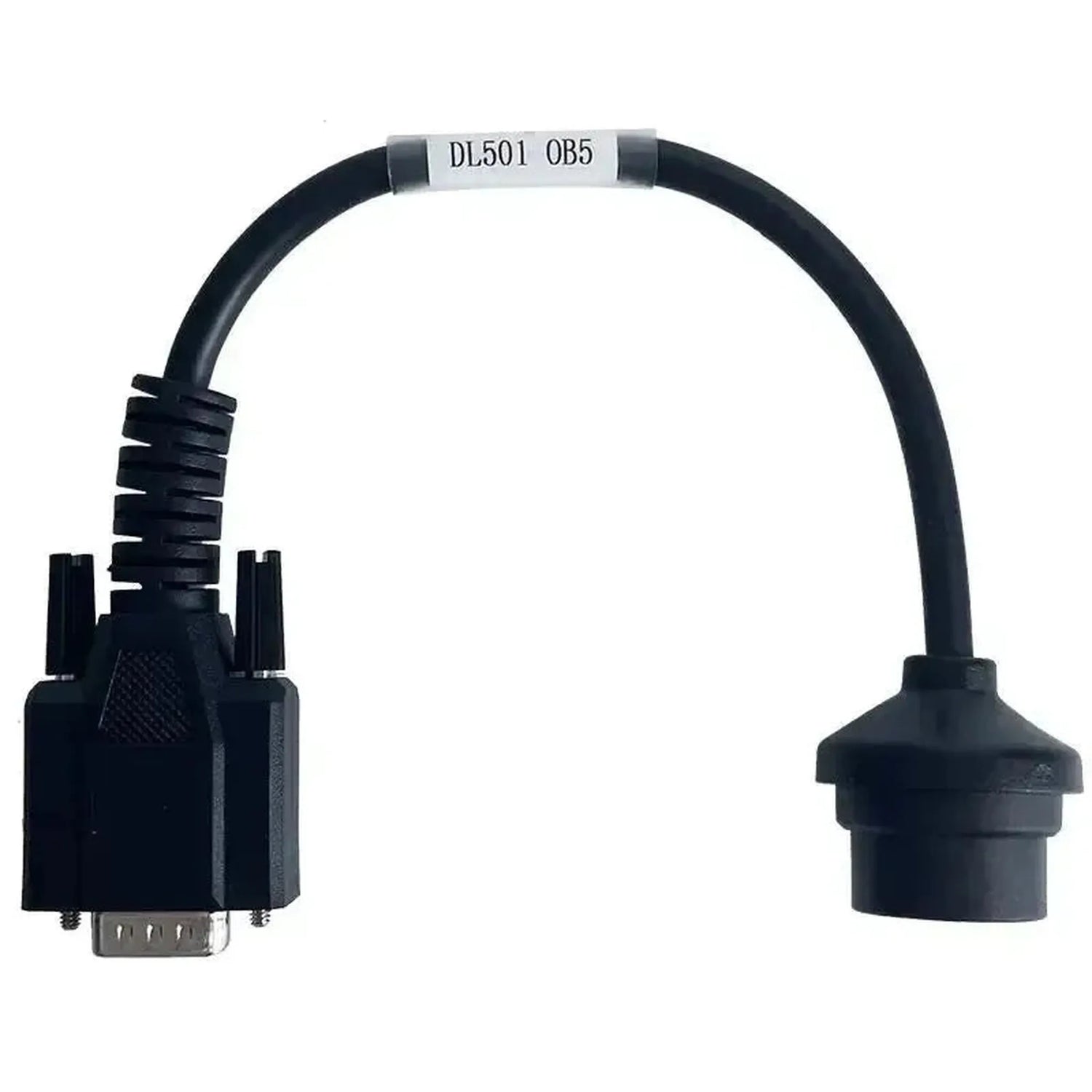

OBDSTAR TCM-003 łączy 16-pinowy złącze TCM silnika Temic DL501 (0B5) po stronie pojazdu z 15-pinowym złączem DB15 po stronie urządzenia. Kabel podłącza się bezpośrednio do modułu sterowania skrzynią biegów, który jest zainstalowany na skrzyni biegów.

DL501 to siedmiobiegowa automatyczna skrzynia biegów S-tronic z podwójnym sprzęgłem stosowana w różnych modelach Audi Quattro grupy Volkswagena. Ten kabel zapewnia oprogramowaniu OBDSTAR bezpośredni dostęp do zawartości pamięci modułu sterującego, omijając standardowy port OBD2. Budowa kabla odpowiada rozkładowi pinów złącza TCM DL501, dzięki czemu nie są potrzebne żadne dodatkowe adaptery. Kabel umożliwia dostęp do jednostki; odczyt i przeprogramowanie to funkcje Państwa własnego programatora. Ważne jest rozróżnienie typu skrzyni biegów: w tej samej serii modelów występuje również automatyczna skrzynia biegów ZF 8HP, którą ten kabel nie obsługuje. Poniższa lista modeli zawiera dla każdego modelu lata produkcji i silniki.

ZALETY

✔Bezpośredni dostęp do TCM — złącze DL501 jest połączone bezpośrednio, bez udziału standardowego portu OBD2.
✔Specyficzny rozkład pinów — konstrukcja jest dostosowana do DL501 (0B5), co zapobiega niezgodności sygnałów.
✔Wiele modeli Quattro — możliwy do zastosowania do odczytu i przeprogramowania TCM w różnych wersjach Audi Quattro.
✔Określone lata produkcji i silniki — dla każdego modelu znany jest zakres lat produkcji oraz odpowiadające im silniki.

OGRANICZENIA

✕Tylko OBDSTAR — kabel pracuje z urządzeniami do odczytu i programowania OBDSTAR, a nie z urządzeniami innych producentów.
✕Brak dodatkowych funkcji — to, co można odczytać lub zapisać, określa oprogramowanie Państwa programatora, a nie kabel.
✕Nieporozumienie z ZF 8HP — w tej samej serii modelów, również po liftingu, występuje skrzynia biegów automatyczna ZF 8HP; ta nie jest obsługiwana przez ten kabel.
✕Wyłącznie DL501 (0B5) — inne typy TCM lub producenci skrzyń biegów wymagają innego kabla.

Zastosowania i funkcjonalności

Dzięki kompatybilnemu urządzeniu OBDSTAR kabel obsługuje następujące prace na module sterowania DL501.

Jednostki sterujące, które można osiągnąć

  • Moduł sterowania skrzynią biegów (TCM) Temic DL501: Podłączony bezpośrednio przez 16-pinowe złącze na skrzyni biegów.
  • Brak innych systemów pojazdu: Połączenie przeznaczone jest wyłącznie dla modułu sterowania skrzynią biegów.

Co można robić

  • Odczyt danych TCM: Pobieranie aktualnych danych oprogramowania i kalibracji S-tronic DL501 przez bezpośrednie połączenie 16-pinowe.
  • Przeprogramowanie TCM: Zapisywanie nowych danych oprogramowania lub kalibracji, na przykład po wymianie modułu lub przy korektach oprogramowania.
  • Dostosowanie rozkładu pinów: Konwersja 16-pinowego złącza DL501 na 15-pinowy interfejs DB15 Państwa urządzenia.
  • Określenie typu skrzyni biegów: Weryfikacja, czy pojazd ma DL501, a nie ZF 8HP.
  • Uwaga: Zweryfikuj typ skrzyni biegów przed podłączeniem; w tej samej serii modelów występują obie skrzynie automatyczne.

Pojazdy i zastosowania zgodne

Decydujący jest Temic DL501 (0B5) ze złączem TCM 16-pinowym, a nie model czy rok produkcji jako takie. Poniższe pojazdy są wyposażone w siedmiobiegową skrzynię biegów S-tronic. Zawsze weryfikuj typ skrzyni biegów przed użyciem, ponieważ w tej samej serii modelów mogą występować również inne automaty.

Audi:

  • A4 (B8 / Typ 8K): (2008–2015) — silniki: 2.0 TFSI Quattro, 3.0 TFSI Quattro, 2.0 TDI Quattro, 3.0 TDI Quattro
  • A5 / S5 / RS5 (Typ 8T / 8F): (2008–2016) — modele Quattro z silnikami od 2.0 TFSI/TDI do 3.0 TFSI/TDI, S5 V6T/V8 i RS5 4.2 V8
  • A6 / S6 (C7 / Typ 4G): (2011–2014) — silniki: 2.8 FSI, 3.0 TFSI Quattro, 3.0 TDI Quattro (do 272 KM; silniejszy BiTDI używa ZF 8HP)
  • A7 / S7 Sportback (Typ 4G8): (2010–2014) — silniki: 2.8 FSI, 3.0 TFSI Quattro, 3.0 TDI Quattro
  • Q5 / SQ5 (Typ 8R): (2008–2012/2013) — silniki: 2.0 TFSI, 2.0 TDI, 3.0 TDI Quattro (po liftingu 2012/2013 wiele wariantów przeszło na ZF 8HP)
  • S4 / RS4 (B8 / Typ 8K): (2009–2015) — silniki: 3.0 V6 Supercharged (S4), 4.2 V8 atmosferyczny (RS4)
💡
Warto wiedzieć: Złącze TCM Temic DL501 znajduje się bezpośrednio na skrzyni biegów, a DL501 i ZF 8HP występują w tej samej serii modelów. Przed zamówieniem sprawdź typ skrzyni biegów za pomocą numeru identyfikacyjnego pojazdu lub tabliczki znamionowej na skrzyni biegów.

Zawartość opakowania

  • 1x OBDSTAR (TCM-003) | Temic (DL501) 16-pinowy TCM – 15-pinowy kabel adapter DB15 | Samochód osobowy

Specyfikacja techniczna

Specyfikacja Opis
Producent OBDSTAR
Numer artykułu TCM-003
Typ Kabel przejściowy
Zastosowanie Bezpośredni dostęp do TCM silnika Temic DL501 (0B5) poza portem OBD2

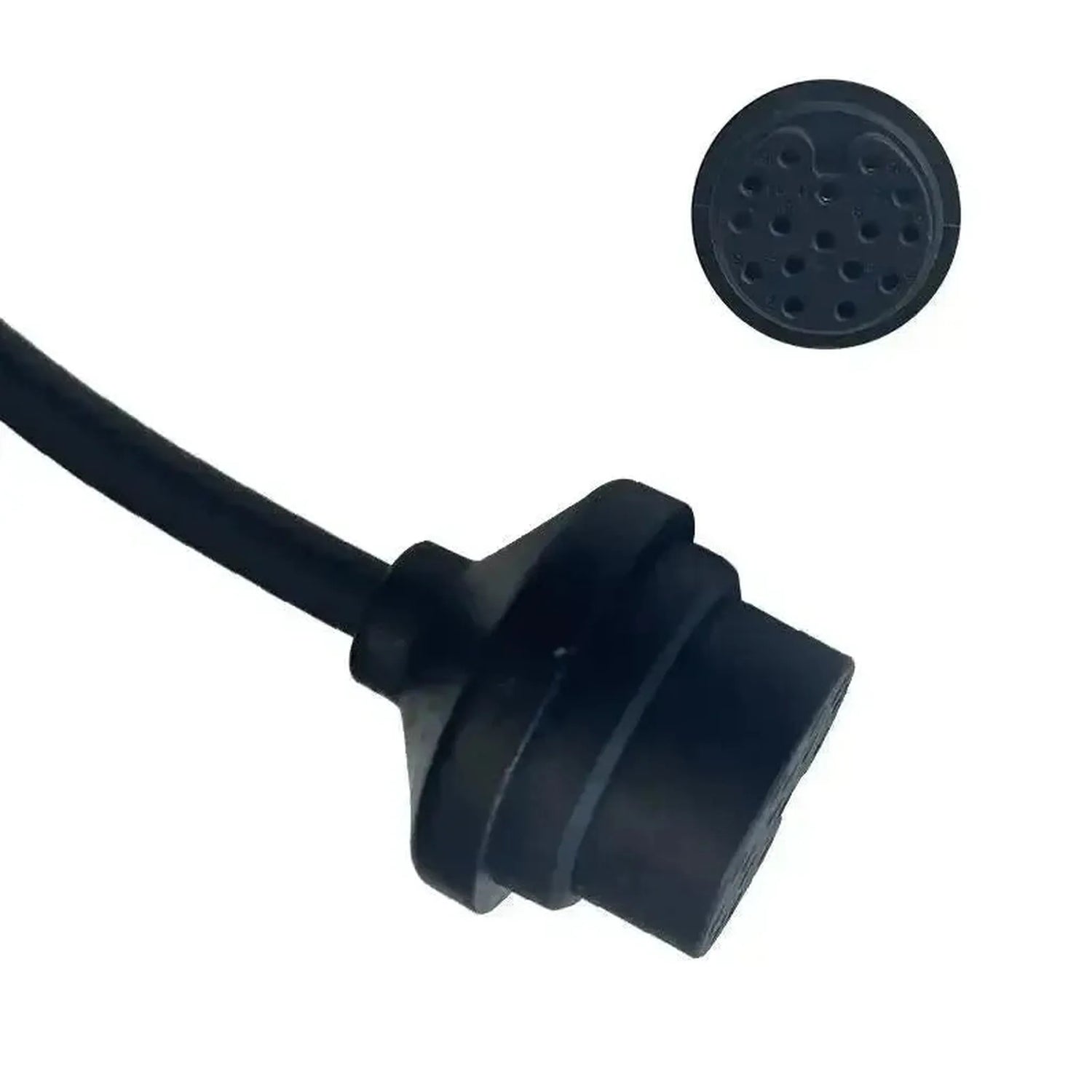

Złącze strona pojazdu 16-pinowy TCM silnika Temic (DL501)

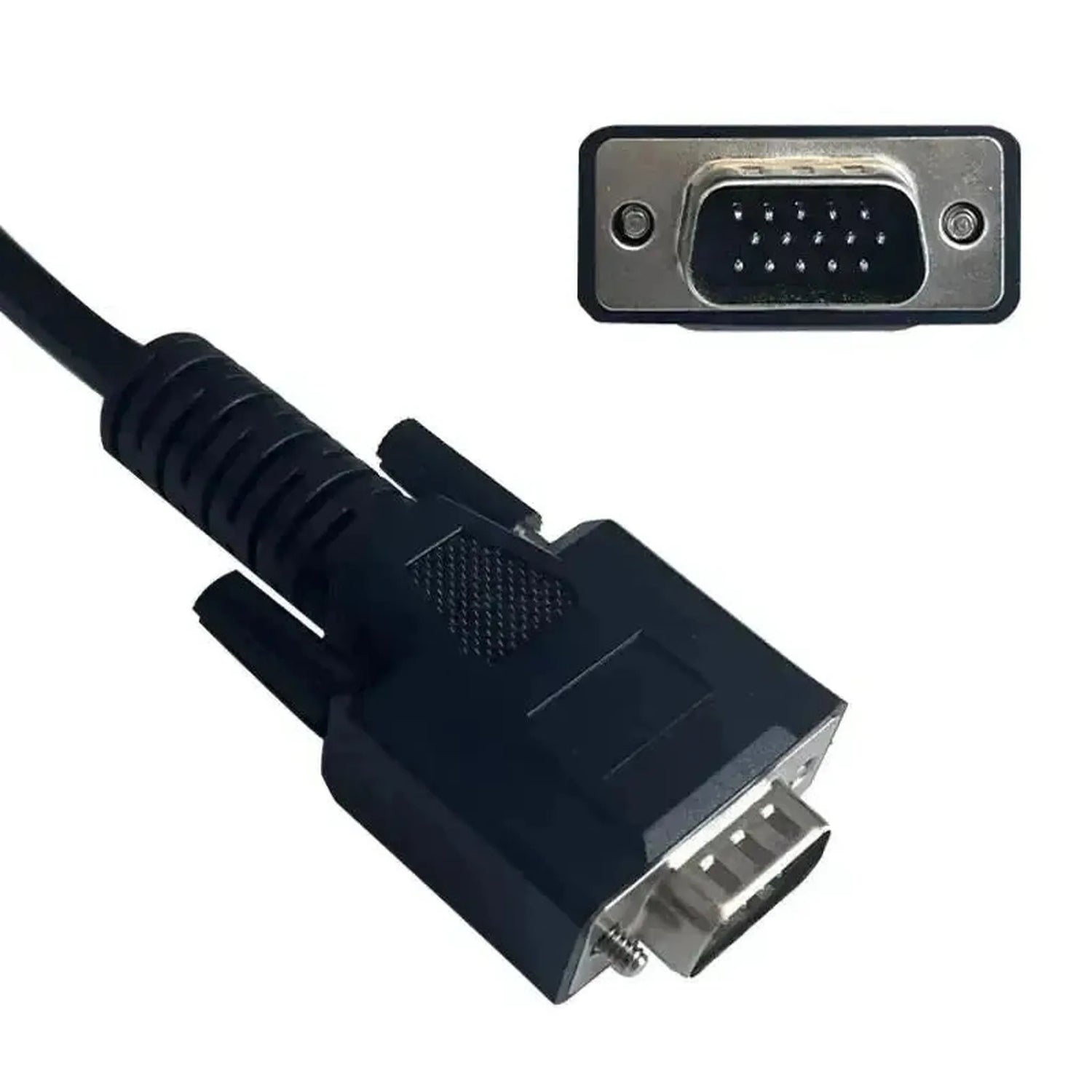

Złącze strona urządzenia 15-pin DB15
Jednostki kontrolne Moduł sterowania skrzynią biegów (TCM) DL501
Segment Samochód osobowy
Obsługiwane marki Audi
Zakres modeli Audi 2008–2016, różny dla każdego modelu (patrz lista modeli)
Wymagane do użycia Programator OBDSTAR z interfejsem 15-stykowym DB15, taki jak DC706 z zestawem MP001
Dodatkowo wymagane Fizyczny dostęp do TCM na skrzyni biegów
Waga 0,1 kg
