OBDSTAR  |  SKU: TCM-004

OBDSTAR (TCM-004) | Temic (DL382) 23-pinowe TCM – 15-pinowy DB15 Kabel adaptacyjny | Samochody osobowe

€32,95 z VAT
€27,23 bez VAT

Gwarancja bezpośrednio od AsTools

Sami obsługujemy sprawy gwarancyjne szybko i bez pośrednictwa producenta. Dzięki naszemu własnemu magazynowi części zamiennych i wiedzy technicznej możemy Ci zazwyczaj udzielić pomocy od razu. Tylko w wyjątkowych przypadkach wysyłamy produkt do dostawcy.

2 lata gwarancji na wszystkie produkty

Wszystkie nasze produkty są dostarczane z 2-letnią gwarancją fabryczną. Gwarantuje to długotrwałą jakość i serwis.

Łatwy zwrot

Zwrot można łatwo złożyć za pośrednictwem swojego konta. Wyślemy Ci etykietę zwrotną na e-mail. Koszty zwrotu pokrywasz sam.

Profesjonalna obsługa klienta

Nasi eksperci gotowi Ci szybko i fachowo pomóc, zarówno online, jak i w naszym stacjonarnym sklepie. Pytania? Zapraszamy do kontaktu!

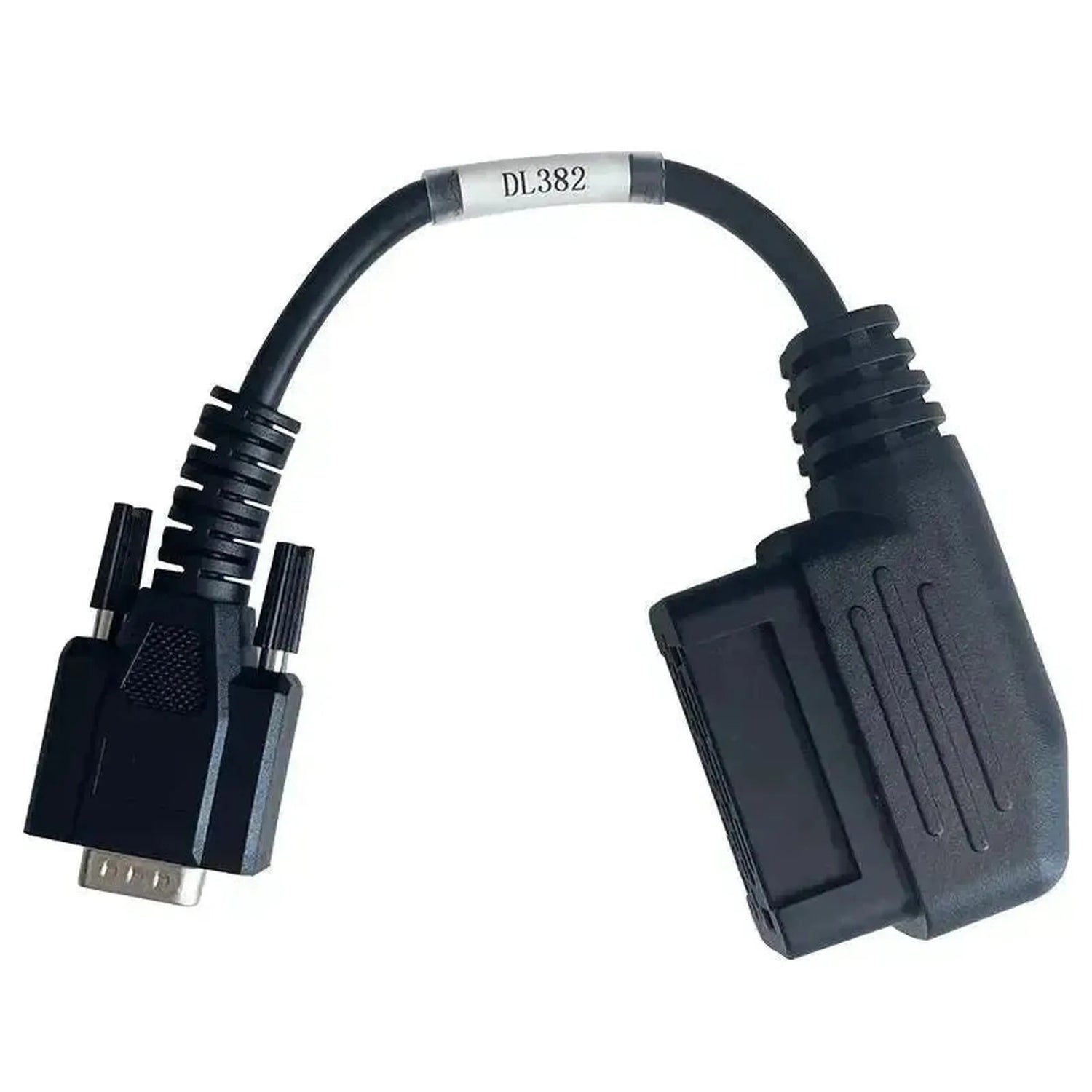

Adapter OBDSTAR TCM-004 łączy 23-pinowe złącze sterownika skrzyni biegów Temic DL382 (0CK/0CJ/0CL) z 15-pinowym złączem DB15 Pana/Pani urządzenia OBDSTAR. Sterownik znajduje się jako mechatronika na skrzyni biegów; kabel podłącza się bezpośrednio do złącza tej jednostki.

Kablem dociera Pan/Pani do TCM z pominięciem portu OBD2, w samochodzie lub na stole. OBDSTAR określa to jako klonowanie TCM, odczyt i zapis MAP oraz diagnostykę. Kabel działa z DC706 i X300 Classic G3. Urządzenie musi samo obsługiwać DL382; kabel zapewnia wyłącznie połączenie.

ZALETY

✔Pan/Pani uzyskuje dostęp do sterownika DL382 bezpośrednio przez złącze, także gdy komunikacja przez port OBD2 się nie powiedzie.
✔Według OBDSTAR kabel działa przez złącze na skrzyni, bez luźnych przelotek i bez wyjmowania TCM z samochodu.
✔Złącze jest przeznaczone dla DL382 w nowszych modelach Audi A4, A5, A6, A7 i Q5.
✔Z OBDSTAR Converter V2 możesz po klonowaniu podłączyć także inny czytnik, aby odczytać kody błędów i dane na żywo.

UWAGI

✕Twoje urządzenie OBDSTAR musi obsługiwać funkcję TCM dla tej skrzyni biegów. Prosty czytnik kodów EOBD nie działa z tym kablem.
✕Kabel pasuje wyłącznie do DL382 (0CK/0CJ/0CL). Inne skrzynie biegów w tych samych modelach mają inne złącze.
✕Starsza DL501 (0B5) w poprzednich generacjach ma inne złącze. Do niej służy TCM-003.
✕Musisz mieć dostęp do złącza na skrzyni biegów; w zależności od modelu może być konieczne zdemontowanie elementów.

Zastosowania i funkcje

Dla warsztatów i specjalistów ECU, którzy klonują sterownik DL382 lub odczytują i zapisują jego oprogramowanie.

Sterownik, do którego można uzyskać dostęp

  • TCM: sterownik Temic DL382.
  • Sposób pracy: w samochodzie lub na stole.

Co można zrobić

  • Klonowanie: przeniesienie danych TCM do innej jednostki.
  • Odczyt MAP: odczyt danych kalibracyjnych i ich zapis zwrotny.
  • Diagnostyka: kody błędów i dane na żywo z TCM.

Jak go używać

  1. Ustalenie skrzyni: Sprawdź numer na jednostce (zaczyna się od 0CK, 0CJ lub 0CL).
  2. Zgaś zapłon: wyłącz zapłon i odłącz wtyczkę pojazdu.
  3. Podłączenie: Włóż 23-pinowe złącze do jednostki.
  4. Podłączenie urządzenia: Podłącz wtyczkę DB15 do urządzenia OBDSTAR.
  5. Wybór funkcji: Wybierz funkcję TCM dla DL382.

Kompatybilne pojazdy i zastosowania

Decydujący jest sterownik Temic DL382 (0CK/0CJ/0CL) z 23-pinowym złączem. DL382 to siedmiostopniowa skrzynia S tronic nowszych Audi z wzdłużnie umieszczonym silnikiem. Występuje m.in. w tych modelach, w zależności od silnika:

Audi:

  • A4 (B9): 2017 do 2024.
  • A5 (F5): 2018 do 2024.
  • Q5 (FY): 2018 do 2024.
  • A6 (C8): 2018 do chwili obecnej.
  • A7 (C8): 2018 do chwili obecnej.
💡
Warto wiedzieć: Numer części na sterowniku DL382 zaczyna się od 0CK, 0CJ lub 0CL, np. 0CK927156S. Starsze Audi z numerem 0B5 mają DL501; do niej służy TCM-003.

Zawartość opakowania

  • 1x OBDSTAR (TCM-004) | Temic (DL382) 23-pinowy TCM – 15-pinowy DB15 kabel przejściowy | Samochód osobowy

Specyfikacja techniczna

Ogólne

Marka kabla lub adaptera. Zwykle musi odpowiadać marce Państwa urządzenia diagnostycznego.Marka
OBDSTAR
Rodzaj produktu: pojedynczy kabel przejściowy, adapter bez kabla lub kompletny zestaw.Rodzaj produktu
Kabel przejściowy
Rodzaje pojazdów lub maszyn, w których można stosować kabel. Pozwala to szybko ocenić, czy pasuje do pojazdów trafiających do Państwa warsztatu.Rodzaje pojazdów
  • Samochód osobowy

Zastosowanie

Marka urządzenia diagnostycznego, z którym współpracuje kabel. Kabel jednej marki zazwyczaj nie pasuje do testera innej marki.Kompatybilne urządzenie diagn.
  • OBDSTAR

Złącza

Wtyk podłączany do gniazda diagnostycznego pojazdu lub maszyny. Musi dokładnie pasować.Złącze od strony pojazdu

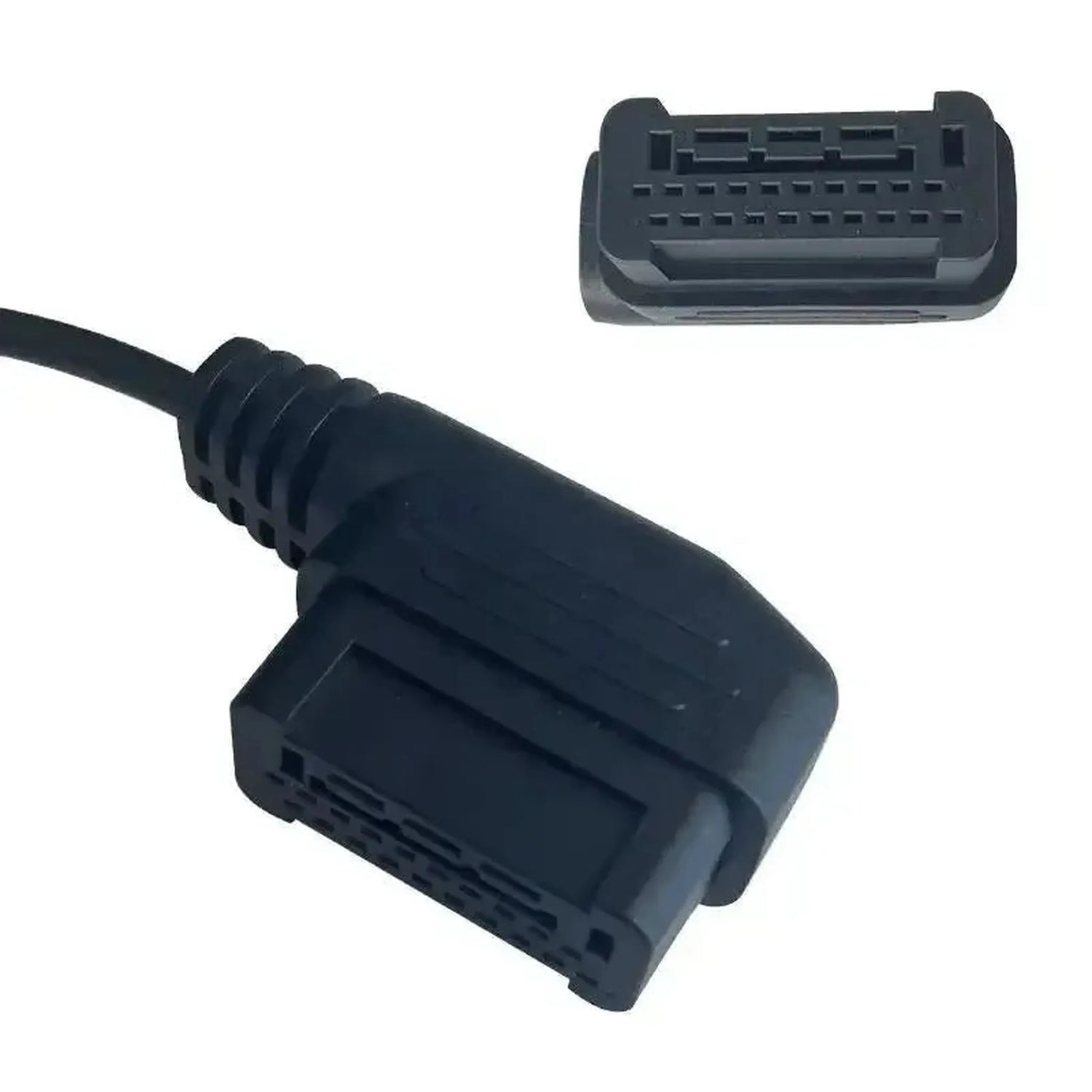

Złącze TCM Temic (DL382), 23-pinowe
Wtyk po stronie urządzenia diagnostycznego lub interfejsu. Najczęściej 16-pinowy wtyk OBD2.Złącze od strony urządzenia

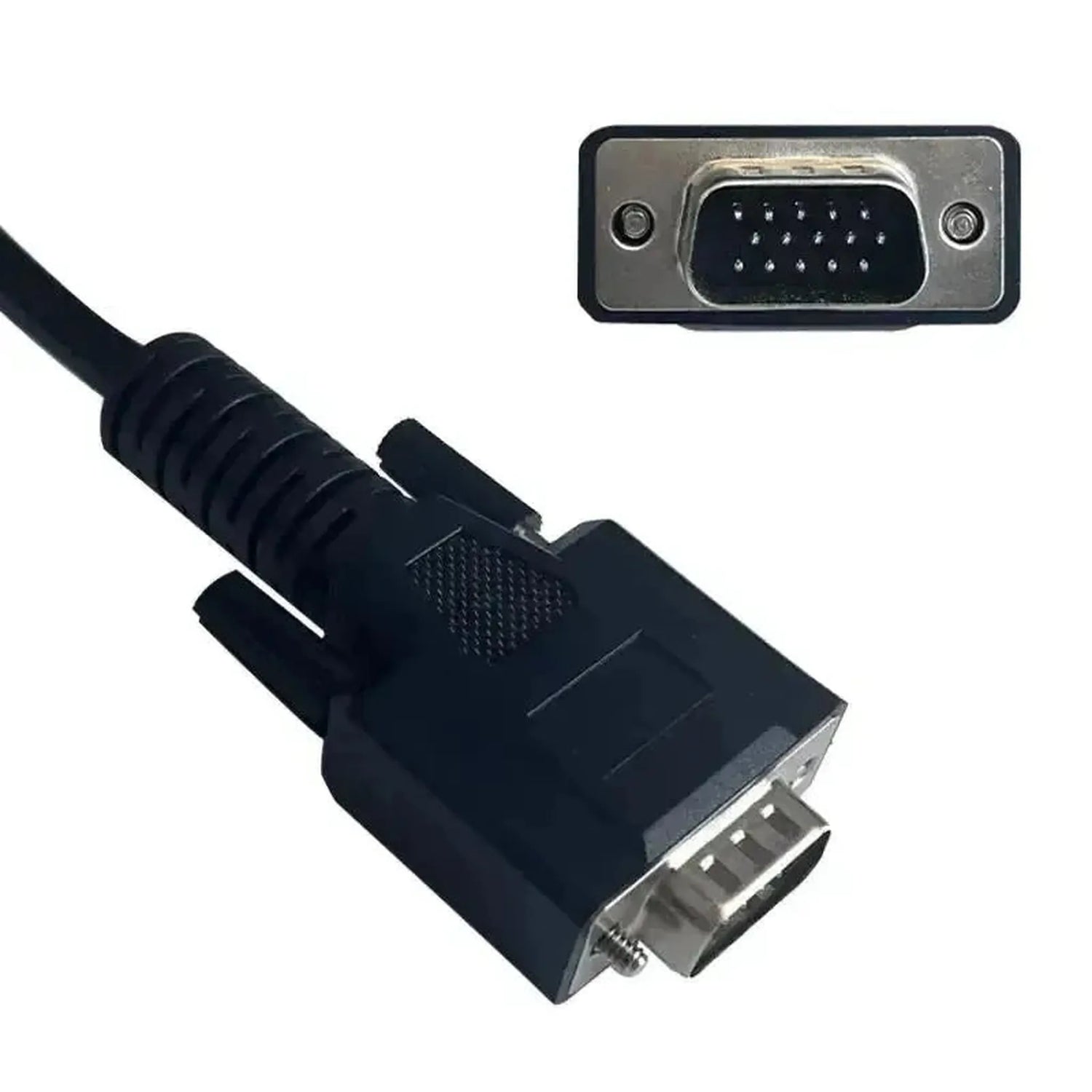

15-pinowy DB15

Wymiary i waga

Waga kabla lub adaptera.Waga
0,1 kg
Sterowniki
Sterownik skrzyni biegów (TCM)
Zakres modeli
Audi od 2015 r., zależnie od modelu

Pozostałe parametry

Zastosowanie
Bezpośrednie połączenie ze sterownikiem skrzyni biegów Temic DL382 (0CK/0CJ/0CL)
Złącze po stronie urządzenia
15-pinowe DB15
Przeznaczone dla
OBDSTAR DC706 i X300 Classic G3 (Key Master G3)
