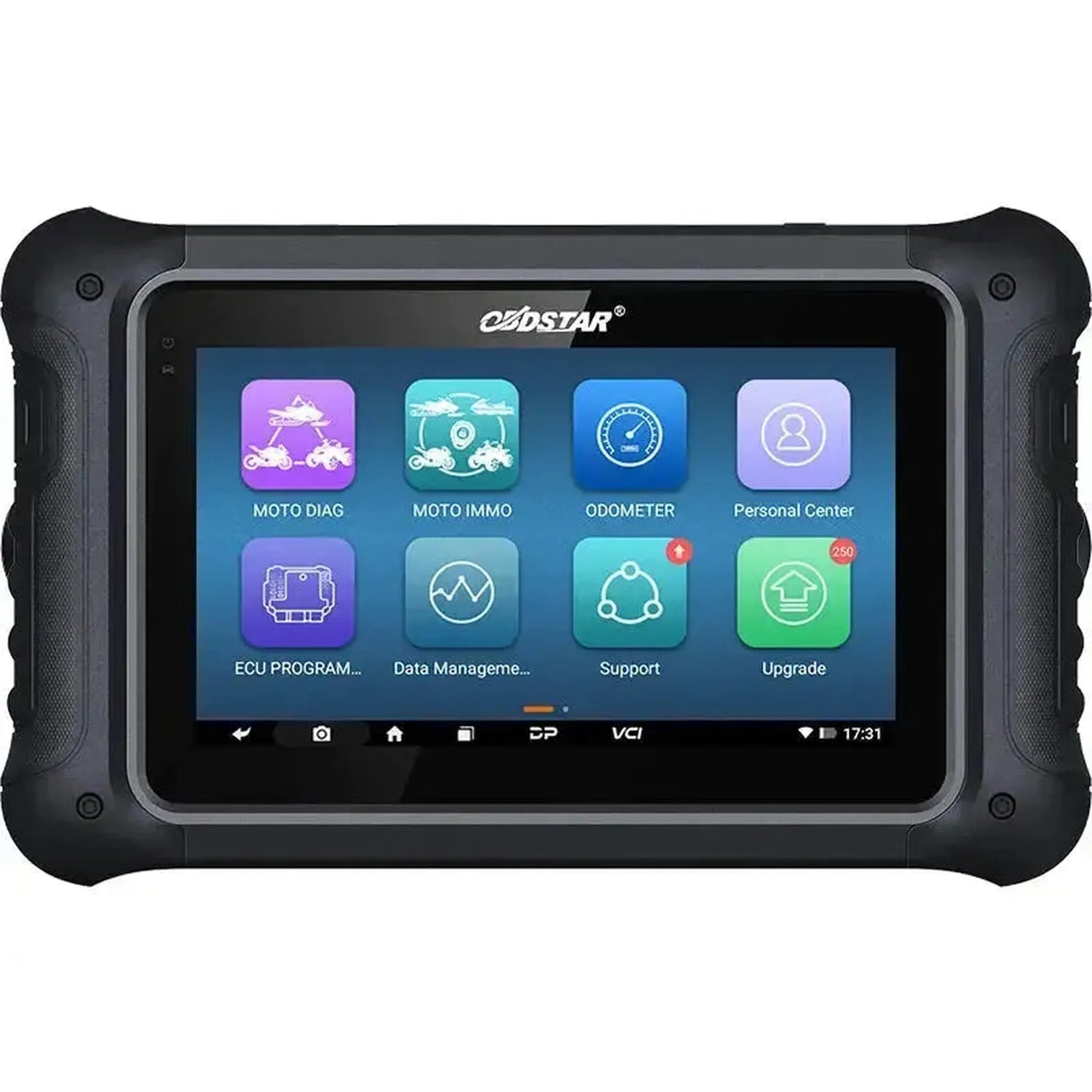

OBDSTAR MS70 | Urządzenie diagnostyczne | Motocykl

Funkcje diagnostyczne

OBDSTAR MS70 oferuje pełną funkcjonalność diagnostyczną dla motocykli i lekkich pojazdów rekreacyjnych. Urządzenie komunikuje się z ECU motocykla i zapewnia dostęp do kodów błędów, danych na żywo i testów siłowników.

• Odczyt kodów błędów: Odczytywanie zarejestrowanych i aktywnych kodów błędów z ECU pojazdu.
• Usuwanie kodów błędów: Kasowanie komunikatów błędów po wykonanej naprawie lub przeglądzie.
• Strumienie danych na żywo: Wyświetlanie danych czujników w czasie rzeczywistym w formacie tekstowej, przebiegu lub diagramu wskaźnikowego w celu analizy błędów.
• Testy siłowników: Sterowanie komponentami i siłownikami w celu sprawdzenia ich działania.
• Ustawienia ECU: Dostosowywanie ustawień i parametrów w ECU zarządzania silnikiem.
• Kodowanie: Kodowanie komponentów i parametrów ECU w celu zapewnienia prawidłowego działania po wymianie.
• Automatyczne rozpoznawanie VIN: Automatyczne identyfikowanie pojazdu poprzez numer VIN.
• Diagnostyka usterek z przewodnikiem: Krokowa diagnostyka z biuletynami technicznymi i danymi pomocniczymi.
• Rejestracja i odtwarzanie danych: Rejestrowanie i odtwarzanie strumieni danych w czasie rzeczywistym w celu lokalizacji usterek czujników i komponentów.

Funkcje serwisowe i konserwacyjne

MS70 obsługuje wiele funkcji serwisowych i konserwacyjnych dla motocykli i pokrewnych pojazdów. Dostępność funkcji może się różnić w zależności od marki, modelu i roku produkcji.

Silnik i napęd

• Reset serwisu olejowego: Resetowanie interwału serwisowego po wymianie oleju.
• Regulacja prędkości biegu jałowego: Ustawianie prawidłowej prędkości biegu jałowego silnika.
• Reset czujnika położenia przepustnicy: Kalibracja czujnika położenia przepustnicy po wymianie lub czyszczeniu.
• Reset wartości adaptacyjnych: Kasowanie nauczonych wartości adaptacyjnych w ECU zarządzania silnikiem.
• Reset stosunku paliwa do powietrza: Resetowanie wartości A/F dla prawidłowej regulacji mieszanki.
• Regulacja wartości CO: Dostosowywanie wartości CO w celu kontroli emisji i regulacji.

Systemy hamulcowe i stabilizacji

• Spuszczanie powietrza z systemu hamulców ABS: Procedura spuszczania powietrza z systemu ABS po przeglądzie hamulców.

Systemy elektroniczne

• Resetowanie ECU: Przywrócenie sterownika silnika do stanu początkowego po naprawie lub wymianie.
• Kalibracja licznika kilometrów: Dostosowanie wartości licznika kilometrów wyświetlanej na desce rozdzielczej.

Funkcje specjalne i możliwości zaawansowane

Poza standardową diagnostyką MS70 wyposażony jest w specjalistyczne funkcje wspierające proces diagnostyki i umożliwiające pracę z różnymi kategoriami pojazdów.

• Diagnostyka usterek z przewodnikiem: Wskazówki krok po kroku dotyczące wyszukiwania i usuwania usterek.
• Biuletyny techniczne: Dostęp do dokumentacji technicznej i znanych rozwiązań dla typowych usterek.
• Dane pomocnicze diagnostyki (gniazdo diag): Dane referencyjne do lokalizacji i interpretacji złączy diagnostycznych.
• Wielokrotne wyświetlanie strumienia danych: Wizualizacja danych w formie tekstu, wykresu przebiegu lub wykresu wskaźnika.
• Tryb EOL: Funkcjonalność End-of-Line dla procedur po produkcji lub montażu.
• Resetowanie pamięci transmisji: Usuwanie zapisanych danych w sterowniku transmisji.
• Wyczyszczenie pamięci komputera: Pełne usunięcie zapisanych danych w komputerze pokładowym pojazdu.
• Programowanie ECU: Programowanie i reprogramowanie modułów sterownika silnika.
• Zdalna pomoc techniczna: Wsparcie techników OBDSTAR na odległość poprzez połączenie internetowe.
• Aktualizacja oprogramowania jednym kliknięciem: Aktualizacja oprogramowania poprzez połączenie WiFi bez dodatkowych czynności.

Obsługiwane marki pojazdów

MS70 obsługuje szeroką gamę marek motocykli, skuterów i pojazdów rekreacyjnych z różnych regionów.

• Europejskie: Aprilia, Benelli, BMW, Derbi, Ducati, Gilera, HM, Husqvarna, KTM, Moto Guzzi, Peda Motor, Peugeot, Piaggio, RBS, Rieju, Royal Alloy, Triumph, Vespa
• Azjatyckie: Aeon, Bajaj, Hartford, Hero, Honda, Hyosung, Kawasaki, Kymco, PGO, Royal Enfield, Suzuki, SYM, TVS, WYhonda, XGJAO, Yamaha
• Amerykańskie: BRP, Harley-Davidson, Indian, Polaris, Victory
• Chińskie: CFMOTO, Haojue, Linhai, QJBENELLI, Shineray, Zontes

Dodatkowe wyposażenie i rozszerzenia

MS70 można rozszerzyć za pomocą różnych adaptersów diagnostycznych specjalnych dla marek, umożliwiających podłączenie do niestandardowych gniazd diagnostycznych różnych motocykli.

Moduły sprzętowe i akcesoria

• Adapter diagnostyczny M008 (Kawasaki): Kabel przejściowy do podłączenia urzadzenia diagnostycznego do specjalnego portu diagnostycznego motocykli Kawasaki.
• Adapter diagnostyczny M009 (Kawasaki): Kabel diagnostyczny ze specjalnym złączem do odczytywania wybranych modeli Kawasaki.
• Adapter diagnostyczny M011 (Kawasaki): Adapter do podłączenia urządzenia diagnostycznego do 6-pinowego złącza diagnostycznego różnych motocykli Kawasaki.
• Adapter diagnostyczny M013 (Lifan/Suzuki): Kabel przejściowy do podłączenia do portu diagnostycznego wybranych motocykli Lifan i Suzuki.
• Adapter diagnostyczny M014 (Suzuki): Specjalny kabel diagnostyczny do odczytywania motocykli Suzuki z niestandardowym złączem.
• Adapter diagnostyczny M020 (AEON/Benelli/Benelli DSK):Adapter do komunikacji z ECU motocykli marek AEON, Benelli i Benelli DSK.
• Adapter diagnostyczny M022A (Benelli/Benelli DSK):Kabel diagnostyczny do odczytywania określonych systemów motocykli Benelli i Benelli DSK.
• Adapter diagnostyczny M023 (Suzuki):Kabel przejściowy do diagnostyki modeli Suzuki wyposażonych w specjalny złącznik 4-stykowy.
• Adapter diagnostyczny M028 (PGO):Kabel adapterowy do połączenia skanera z gniazdem diagnostycznym skuterów i motocykli PGO.
• Adapter diagnostyczny M029 (Yamaha):Specjalny kabel do połączenia z portem diagnostycznym różnych motocykli i skuterów Yamaha.
• Adapter diagnostyczny M030 (Hartford):Kabel diagnostyczny specjalnie zaprojektowany do złącznika diagnostycznego motocykli Hartford.
• Adapter diagnostyczny M040 (BMW):Kabel przejściowy do połączenia z okrągłym 10-stykowym złącznikiem diagnostycznym starszych motocykli BMW.
• Adapter diagnostyczny M043 (BRP):Kabel do odczytywania pojazdów Bombardier Recreational Products (BRP) z portem 6-stykowym.
• Adapter diagnostyczny M045 (Shineray):Kabel przejściowy do gniazda diagnostycznego motocykli marki Shineray.
• Adapter diagnostyczny M046 (Benelli-ABS):Specjalny adapter do odczytywania systemu ABS na motocyklach Benelli.
• Adapter diagnostyczny M047 (Vespa):Kabel diagnostyczny do połączenia ze specjalnym złącznikiem ECU skuterów Vespa.
• Adapter diagnostyczny M048 (Aprilia):Kabel przejściowy zaprojektowany do portu diagnostycznego różnych motocykli Aprilia.
• Adapter diagnostyczny M052 (Royal Enfield):Adapter do połączenia urządzenia diagnostycznego ze złącznikiem diagnostycznym modeli Royal Enfield.
• Adapter diagnostyczny M055 (Honda):Kabel przejściowy do połączenia z 16-stykowym portem diagnostycznym określonych motocykli Honda.
• Adapter diagnostyczny M056 (Kymco):Specjalny kabel do diagnostyki motocykli i skuterów Kymco z niestandardowym złącznikiem.
• Adapter diagnostyczny M061 (Yamaha):Kabel przejściowy do komunikacji z ECU określonych motocykli Yamaha.
• Konwerter N001 (System ROJO/AVIC EFI):Konwerter do połączenia z motocyklami wyposażonymi w system ROJO lub AVIC EFI.
• Adapter diagnostyczny N043 (BRP):Adapter do diagnostyki pojazdów BRP ze specjalnym 4-stykowym złącznikiem.
• Adapter diagnostyczny N052 (Royal Enfield):Kabel przejściowy do podłączenia do portu diagnostycznego motocykli Royal Enfield.

Informacje o licencji

OBDSTAR MS70 dostarczana jest z licencją oprogramowania ważną przez jeden rok od aktywacji. W tym okresie użytkownik ma dostęp do wszystkich dostępnych aktualizacji oprogramowania dla motocykli, skuterów, ATV-ów i UTV-ów obsługiwanych przez OBDSTAR.

• Okres licencji: Ważna 1 rok od aktywacji urządzenia.
• Aktualizacje oprogramowania: Aktualizacje dodają nowe marki i modele motocykli, rozszerzają funkcje diagnostyczne oraz ulepszają istniejącą obsługę protokołów.
• Rozszerzone funkcjonalności: Funkcje takie jak aktualizacje jednym kliknięciem przez WiFi i zdalna pomoc techniczna od specjalistów OBDSTAR wymagają aktywnej licencji.
• Po wygaśnięciu licencji: Urządzenie pozostaje funkcjonalne z ostatnią pobraną wersją oprogramowania, ale nowe aktualizacje i dostęp do funkcji online nie są dostępne bez odnowienia licencji.

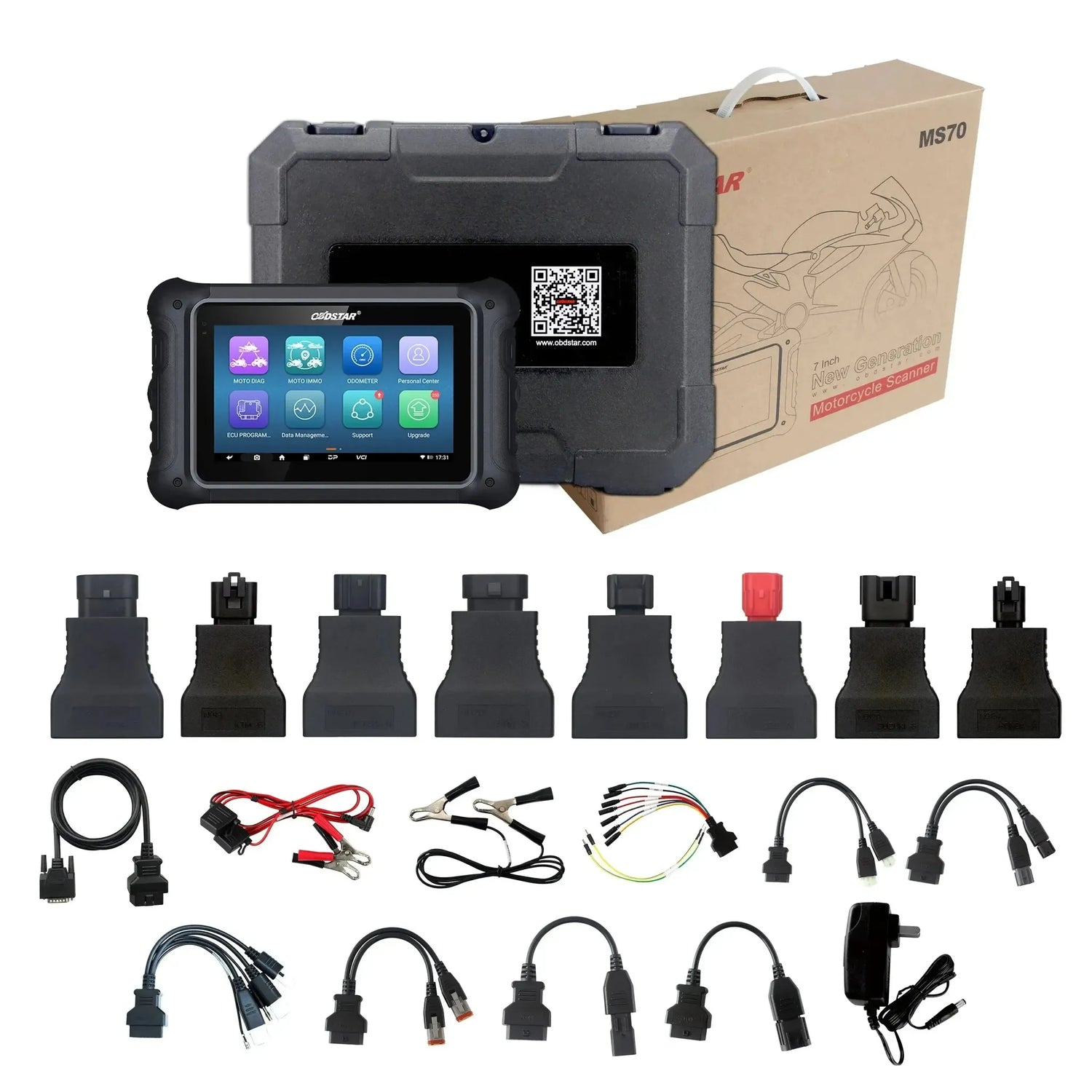

Zawartość opakowania

• 1x Urządzenie diagnostyczne OBDSTAR MS70
• 1x Ładowarka 12V2A
• 1x Kabel główny M001A
• 1x Kabel zasilający M002
• 1x Kabel uziemiający M002A
• 1x Złącze wielofunkcyjne M003A
• 1x Adapter N004 (Aprilia/Ducati/Honda/KTM/Piaggio/Vespa/Yamaha)
• 1x Adapter M005 (Kawasaki)
• 1x Adapter M006 (Kawasaki)
• 1x Adapter N012A (Suzuki)
• 1x Adapter N015A (Honda)
• 1x Adapter M018A (Yamaha)
• 1x Adapter N019 (KTM)
• 1x Adapter N021A (Aeon/Benelli/Benelli DSK/Zongshen/Lifan/Xinyuan/Wangjiang/Dadi Yingwang/Dayun/Jialing/Jiming/Jiangmen Dazhi/Loncin/QJBenelli/Yongyuan)
• 1x Adapter N026 (SYM)
• 1x Adapter N027 (Kymco/Kawasaki)
• 1x Adapter M034 (Harley-Davidson)
• 1x Adapter M037 (Ducati)
• 1x Adapter OBD N041
• 1x Adapter M042A (Indian/Victory)
