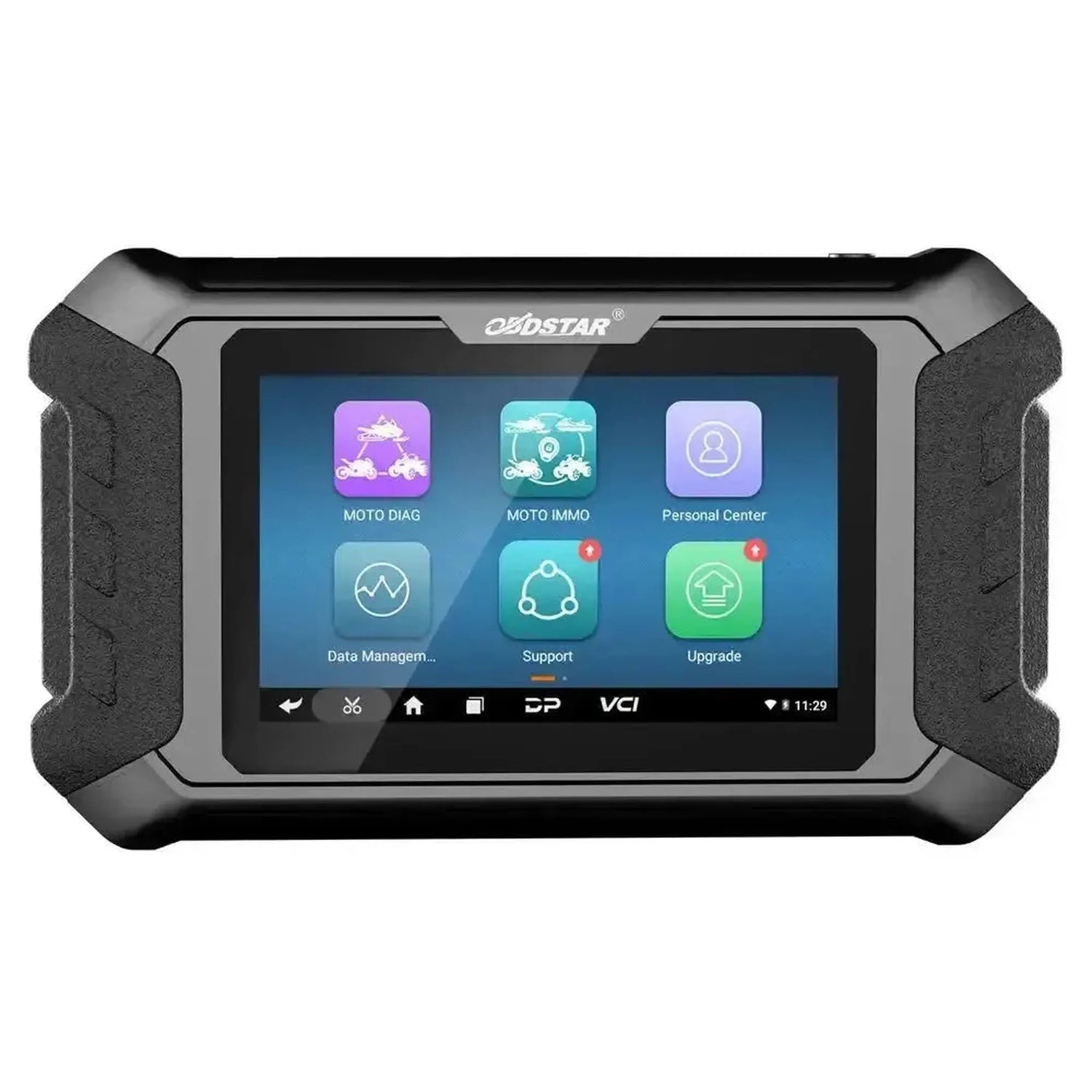

OBDSTAR IScan Suzuki | Urządzenie diagnostyczne | Motocykl

Funkcje diagnostyczne

IScan Suzuki oferuje pełny zestaw funkcji diagnostycznych do komunikacji z modułami sterującymi motocykli Suzuki. Dostępność funkcji może różnić się w zależności od modelu i rocznika.

• Odczyt kodów błędów: Odczyt zapisanych i aktywnych kodów DTC ze wszystkich dostępnych modułów sterujących motocykla.
• Usuwanie kodów błędów: Kasowanie kodów błędów po przeprowadzonej naprawie lub kontroli.
• Strumień danych na żywo: Wyświetlanie wartości czujników w czasie rzeczywistym w postaci tekstu, wykresu lub na panelu wskaźników.
• Rejestracja i odtwarzanie danych: Rejestrowanie danych na żywo podczas jazdy lub testu w celu późniejszej analizy usterek przerywanej.
• Test aktuatorów: Sterowanie aktuatorami, takimi jak wtryskiwacze, przekaźniki i zawory, w celu sprawdzenia ich funkcjonowania.
• Odczyt informacji ECU: Wyświetlanie identyfikacji ECU, wersji oprogramowania i informacji systemowych.
• Automatyczne rozpoznawanie numeru VIN: Automatyczna identyfikacja pojazdu za pomocą numeru VIN w celu szybszego wyboru.
• Skanowanie automatyczne: Automatyczne skanowanie systemu w celu identyfikacji wszystkich dostępnych modułów sterujących i sprawdzenia błędów.
• Kodowanie: Dostosowanie ustawień modułu sterującego po wymianie lub modyfikacji komponentów.
• Programowanie ECU: Programowanie i konfiguracja modułów sterujących w celu wsparcia wymiany lub modyfikacji.
• Wskazówki dotyczące błędów i biuletyny techniczne: Informacje pomocnicze i teksty diagnostyczne dostępne podczas procesu odczytu.

Funkcje klucza i EEPROM

IScan Suzuki obsługuje programowanie kluczy dla motocykli Suzuki w celu wymiany lub dodania kluczy w przypadku utraty lub nowej instalacji.

• Programowanie kluczy Suzuki: Dodawanie i programowanie nowych kluczy dla motocykli Suzuki za pośrednictwem systemu wyłącznika rozruchowego.
• Funkcje IMMO: Wykonywanie procedur związanych z wyłącznikiem rozruchowym przy użyciu opcjonalnych adapterów IMMO, takich jak M054, P001 i P003+.

Usługi i funkcje konserwacji

IScan Suzuki obsługuje wiele funkcji serwisowych i konserwacyjnych dla motocykli Suzuki. Dostępne funkcje mogą różnić się w zależności od modelu i rocznika.

Silnik i napęd

• Regulacja obrotów biegu jałowego: Dostosowanie i naregulowanie obrotów biegu jałowego silnika.
• Reset wartości nauki regulacji przepustnicy w biegu jałowym: Reset wyuczonych wartości biegu jałowego przepustnicy po czyszczeniu lub wymianie.
• Reset wartości nauki pełnego zamknięcia przepustnicy: Przywrócenie wyuczonej pozycji zerowej przepustnicy w stanie zamkniętym.
• Reset czasu pracy silnika: Zresetowanie zarejestrowanego czasu pracy silnika po serwisie lub przeglądzeniu.
• Reset długoterminowej korekty paliwa: Wyczyszczenie wyuczonych wartości korekty paliwa w celu ponownego nauczenia regulacji mieszanki.

Systemy hamowania i stabilizacji

• Odpowietrzanie systemu hamulcowego ABS: Sterowanie pompą ABS w celu odpowietrzenia hydraulicznego systemu hamulcowego.

Regulacje podwozia i czujników

• Reset pozycji zamkniętej pedału gazu: Przywrócenie pozycji zerowej czujnika pedału gazu.
• Reset wartości nauki czujnika pozycji pedału: Reset wyuczonych wartości czujnika pozycji pedału.
• Reset wartości nauczonych IMU: Przywrócenie wartości nauczonych Inertialnej Jednostki Pomiarowej dla systemów stabilizacji i dynamiki jazdy.
• Reset wartości nauczonych pozycji przyspiesznika: Reset pozycji nauczonych czujnika położenia przepustnicy.

Inne funkcje serwisowe i konserwacyjne

• Reset zasięgu pracy: Przywrócenie wyświetlanego pozostałego zasięgu pracy na panelu instrumentów.
• Zniesienie ograniczeń fabrycznych: Dezaktywacja fabrycz nych ograniczeń w systemie zarządzania silnikiem, jeśli są obsługiwane.

Funkcje specjalne i możliwości zaawansowane

Oprócz diagnostyki i obsługi, IScan Suzuki oferuje specjalne funkcje wspierające prace w warsztacie.

• Aktualizacja oprogramowania jednym kliknięciem: Aktualizacja oprogramowania przez WiFi jednym dotknięciem.
• Wsparcie zdalne w jednym kliknięciu: Bezpośrednie połączenie z technikami OBDSTAR w celu udzielenia pomocy zdalnej.
• Przewodnik błędów: Krokowe wsparcie podczas procesu diagnostyki.
• Bulletiny techniczne: Dostęp do informacji technicznych wspierających prace naprawcze.
• Wiele trybów wyświetlania strumienia danych: Prezentacja danych na żywo w postaci tekstu, kształtu fali lub diagramu instrumentu.

Obsługiwane marki pojazdów

IScan Suzuki to specjalistyczne urządzenie diagnostyczne i obsługuje wyłącznie następującą markę pojazdu.

• Azjatyckie:Suzuki

Dodatkowe wyposażenie i rozszerzenia

Dla IScan Suzuki dostępne są różne fakultatywne rozszerzenia sprzętu wspierające specyficzne modele Suzuki oraz dodatkowe prace związane z kluczami i immo.

Moduły sprzętowe i akcesoria

• M002A Kabel uziemiający: Kabel ze zaciskami akumulatora do nawiązania niezawodnego połączenia masy (GND) podczas procedur diagnostycznych.
• Kabel zworowy wielofunkcyjny M003A: Kabel przejściowy umożliwiający bezpośrednie połączenie z poszczególnymi pinami sterowników lub złączami do diagnostyki lub programowania.
• M012A Adapter diagnostyczny (Suzuki): Adapter do podłączenia urządzenia diagnostycznego do specjalnego 4-pinowego portu diagnostycznego na wybranych motocyklach Suzuki.
• Adapter diagnostyczny M013 (Lifan/Suzuki): Adapter do odczytywania motocykli marki Lifan i wybranych modeli Suzuki z nietypowym złączem diagnostycznym.
• Adapter diagnostyczny M014 (Suzuki): Kabel przejściowy do podłączenia do złącza diagnostycznego wybranych modeli Suzuki, które używają innego portu niż adapter M012A.
• M023 Adapter diagnostyczny (Suzuki): Specjalistyczny kabel adapterowy do komunikacji z systemem zarządzania silnikiem w różnych modelach motocykli Suzuki.
• M054 Adapter immo (Suzuki/Yamaha): Kabel połączeniowy do programowania kluczy i wykonywania funkcji blokady rozrusznika na motocyklach Suzuki i Yamaha.
• P001 Zestaw IMMO: Rozszerzony zestaw programistyczny do odczytywania, zapisu i klonowania danych transpondera dla prac związanych z kluczami i blokowaniem rozrusznika.
• P003+ Adapter immo: Adapter do odczytywania danych z chronionych sterowników i modułów BCM w celu zaawansowanego programowania kluczy.

Informacje o licencji

IScan Suzuki jest dostarczany z licencją oprogramowania zapewniającą dostęp do oprogramowania diagnostycznego Suzuki, aktualizacji funkcji i rozszerzeń modelowych wydawanych przez OBDSTAR.

• Okres licencji: W momencie zakupu zawarta jest licencja na 1 rok umożliwiająca dostęp do aktualizacji oprogramowania.
• Aktualizacje oprogramowania: Aktualizacje dodają obsługę nowych modeli Suzuki, dodatkowe funkcje serwisowe i konserwacyjne oraz ulepszenia istniejących protokołów diagnostycznych.
• Rozszerzone funkcje: Funkcje takie jak programowanie kluczy, kodowanie sterownika i bieżąca obsługa modeli wymagają aktywnej licencji do pobrania najnowszych wersji oprogramowania.
• Po wygaśnięciu licencji: Urządzenie diagnostyczne będzie działać z ostatnią zainstalowaną wersją oprogramowania. Nowe aktualizacje i rozszerzenia modelowe są dostępne tylko po odnowieniu licencji.

Zawartość opakowania

• 1x Urządzenie diagnostyczne OBDSTAR IScan Suzuki
• 1x Ładowarka 12V 2A
• 1x Główny kabel M001A
• 1x N012A adapter diagnostyczny Suzuki
• 1x Adapter OBD N041

Specyfikacja techniczna
