OBDSTAR  |  SKU: M074

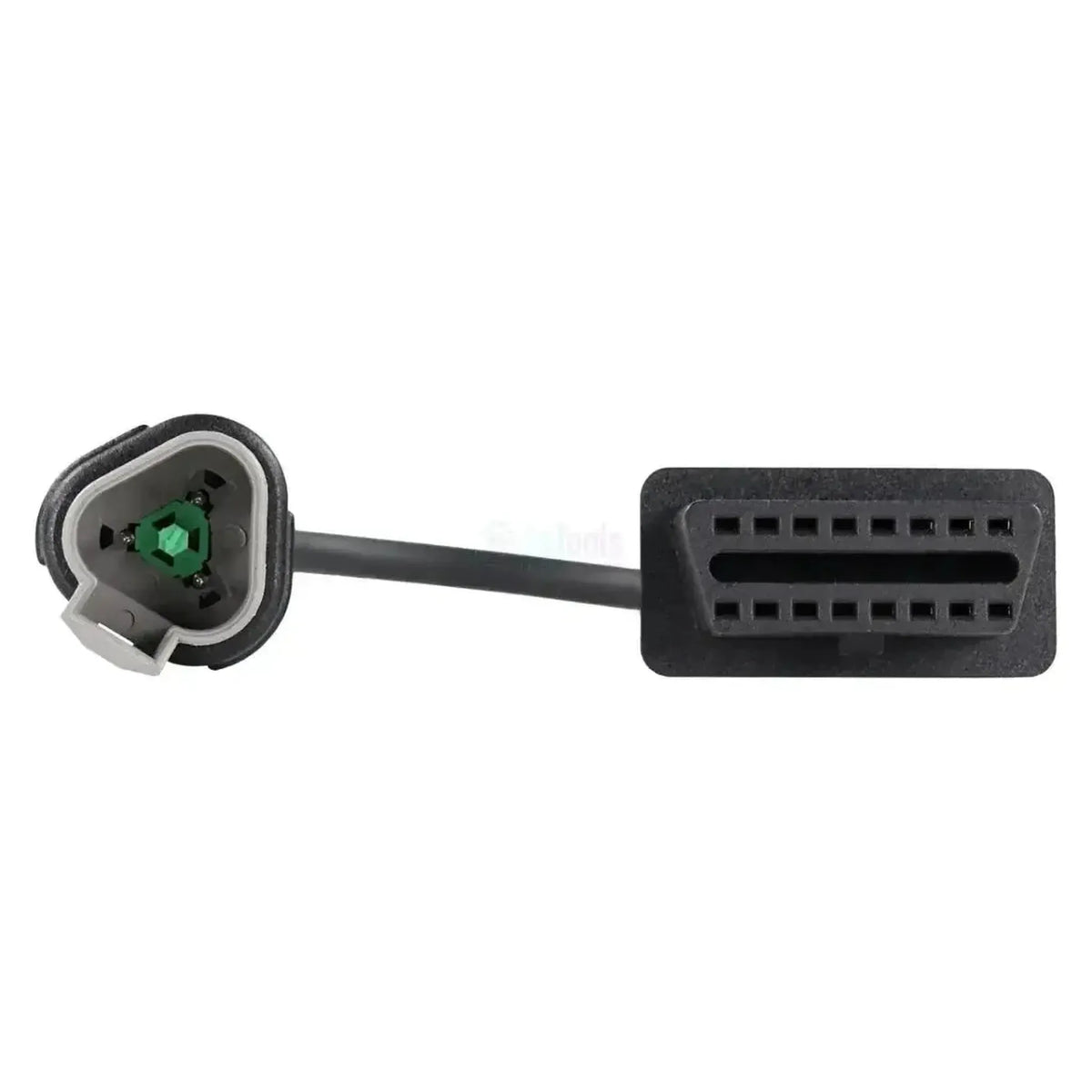

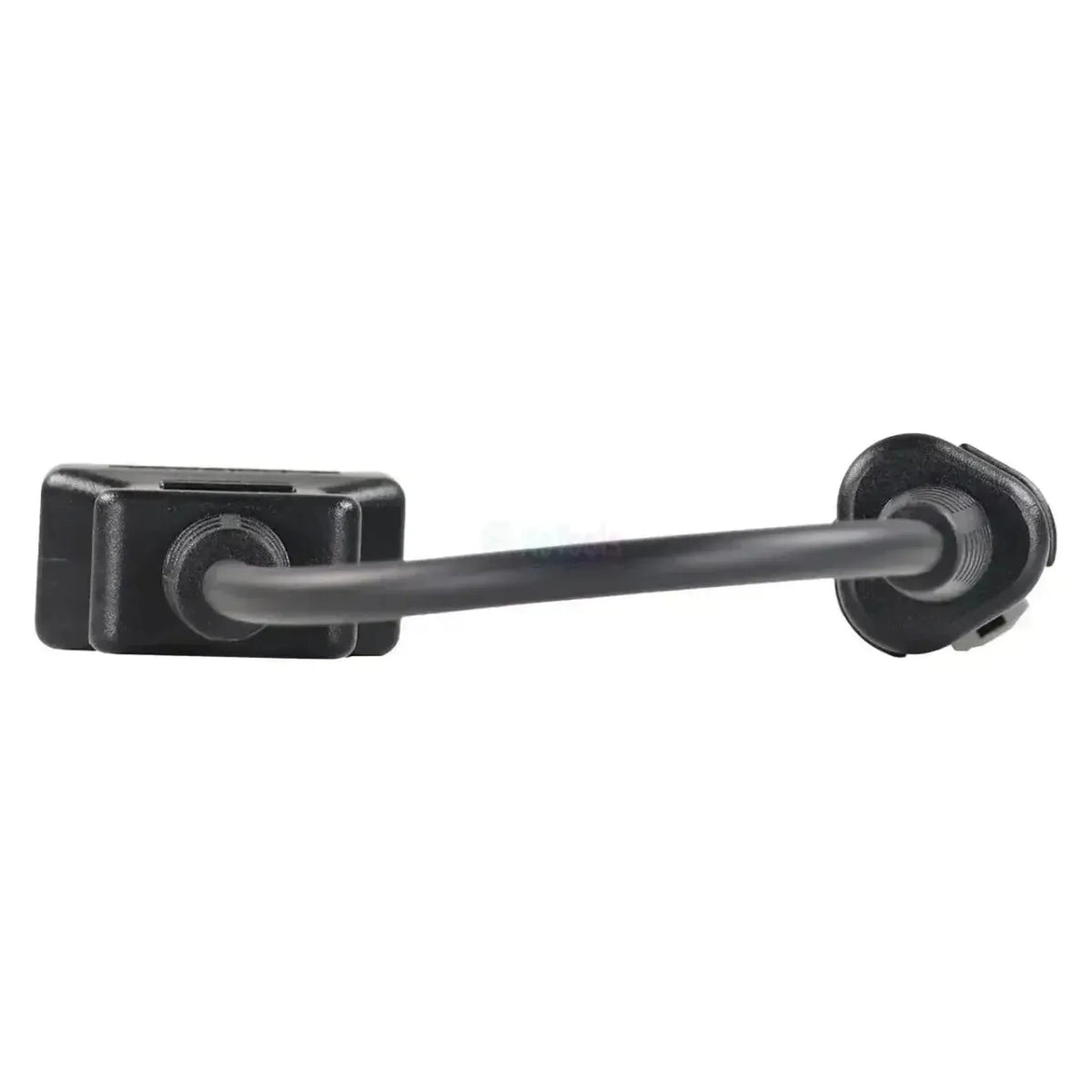

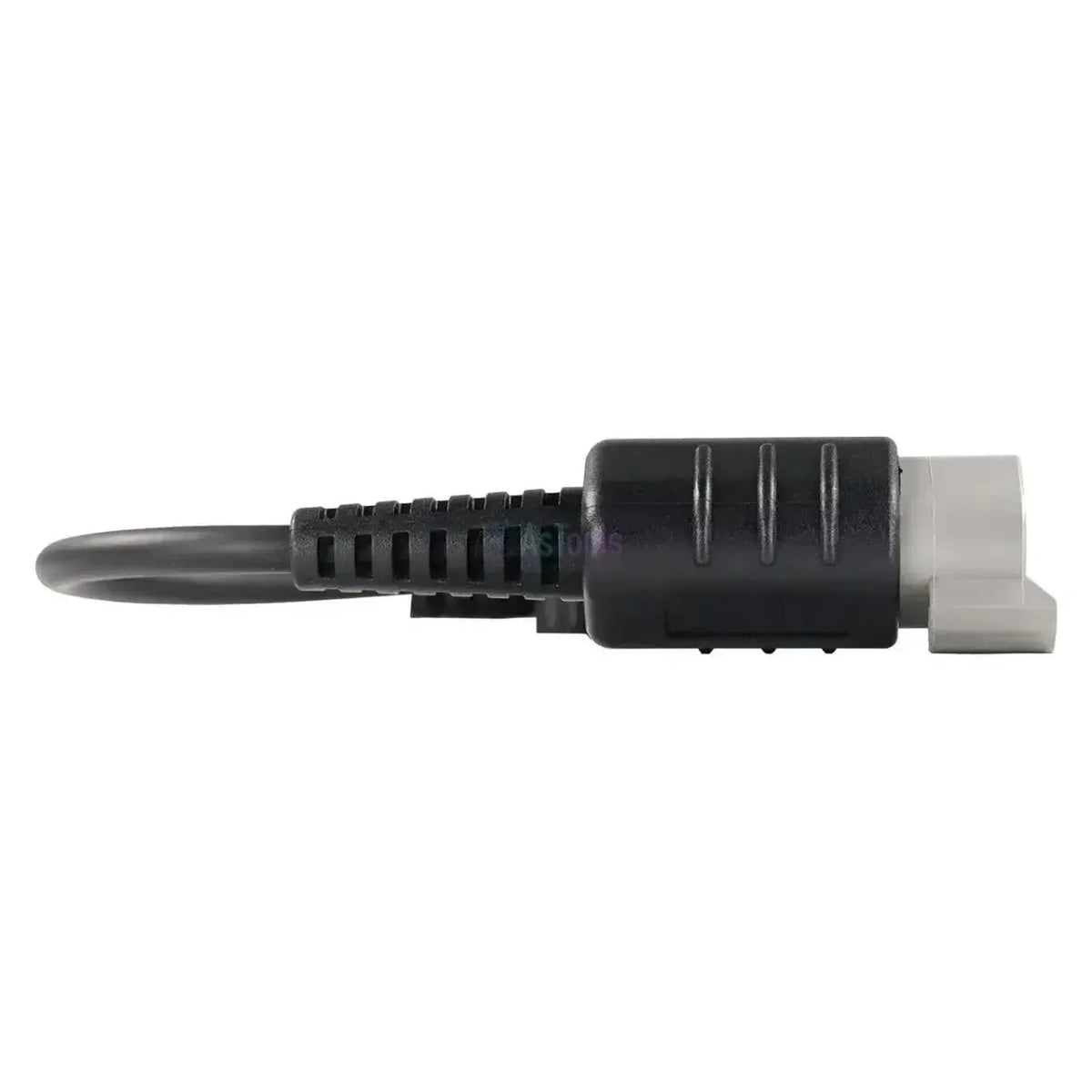

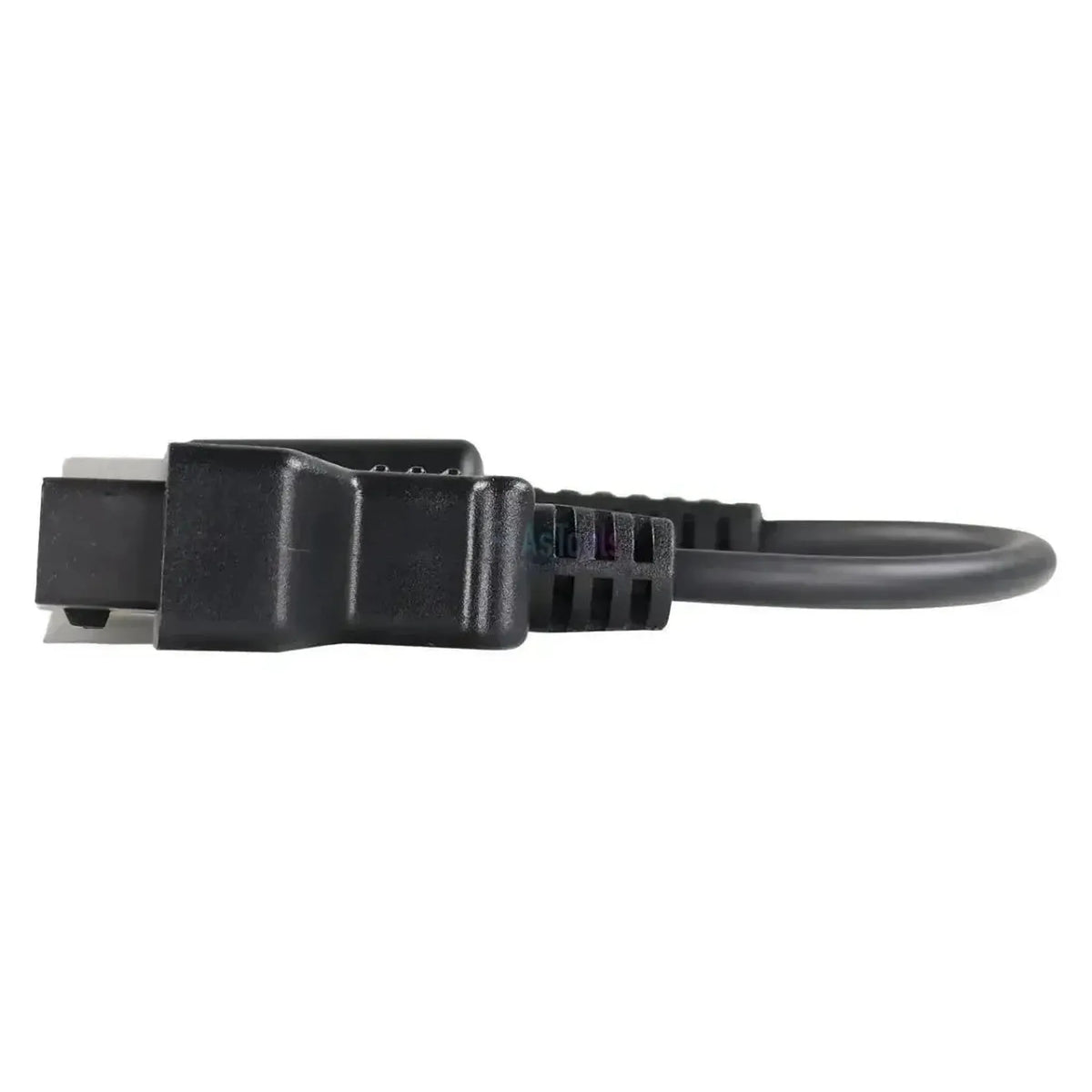

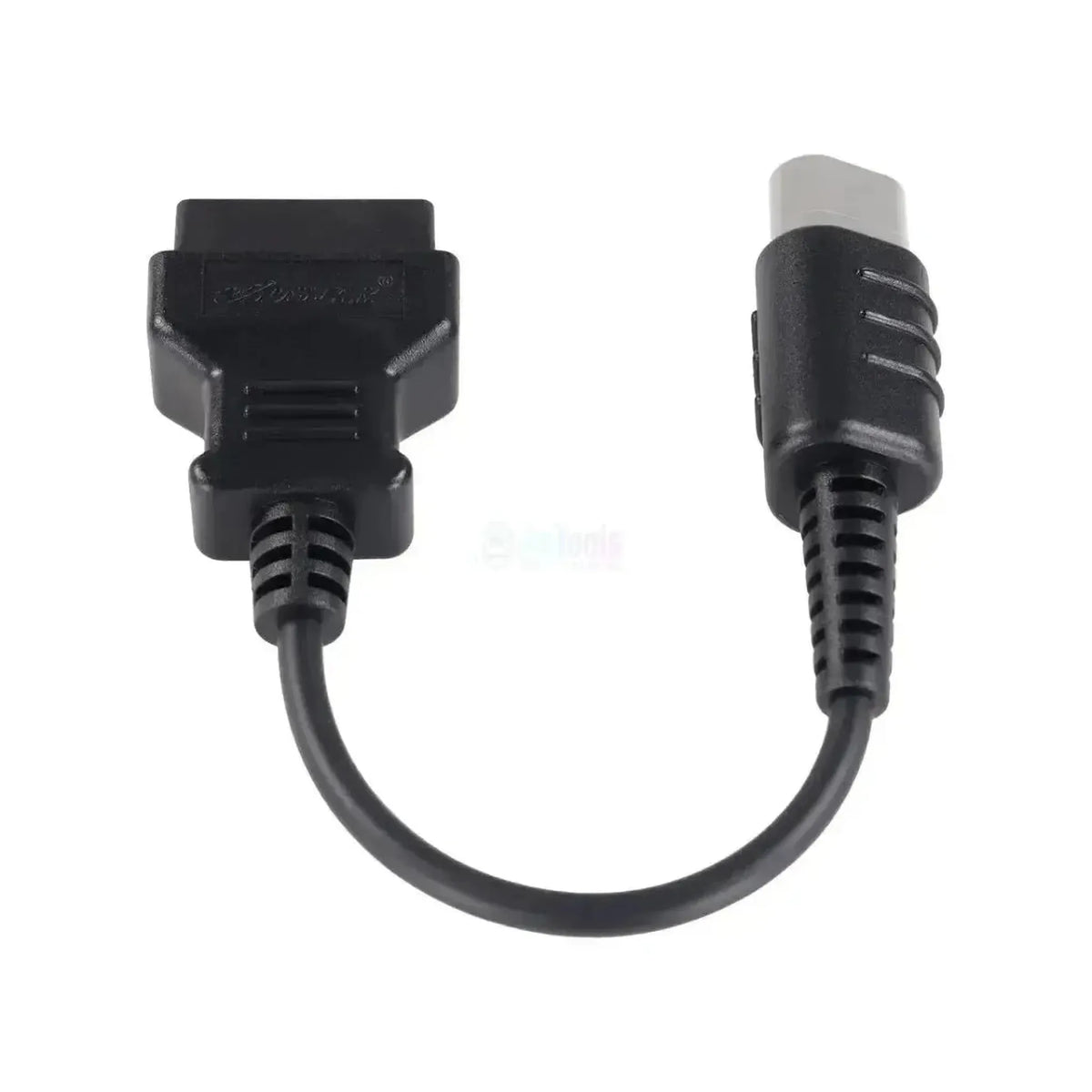

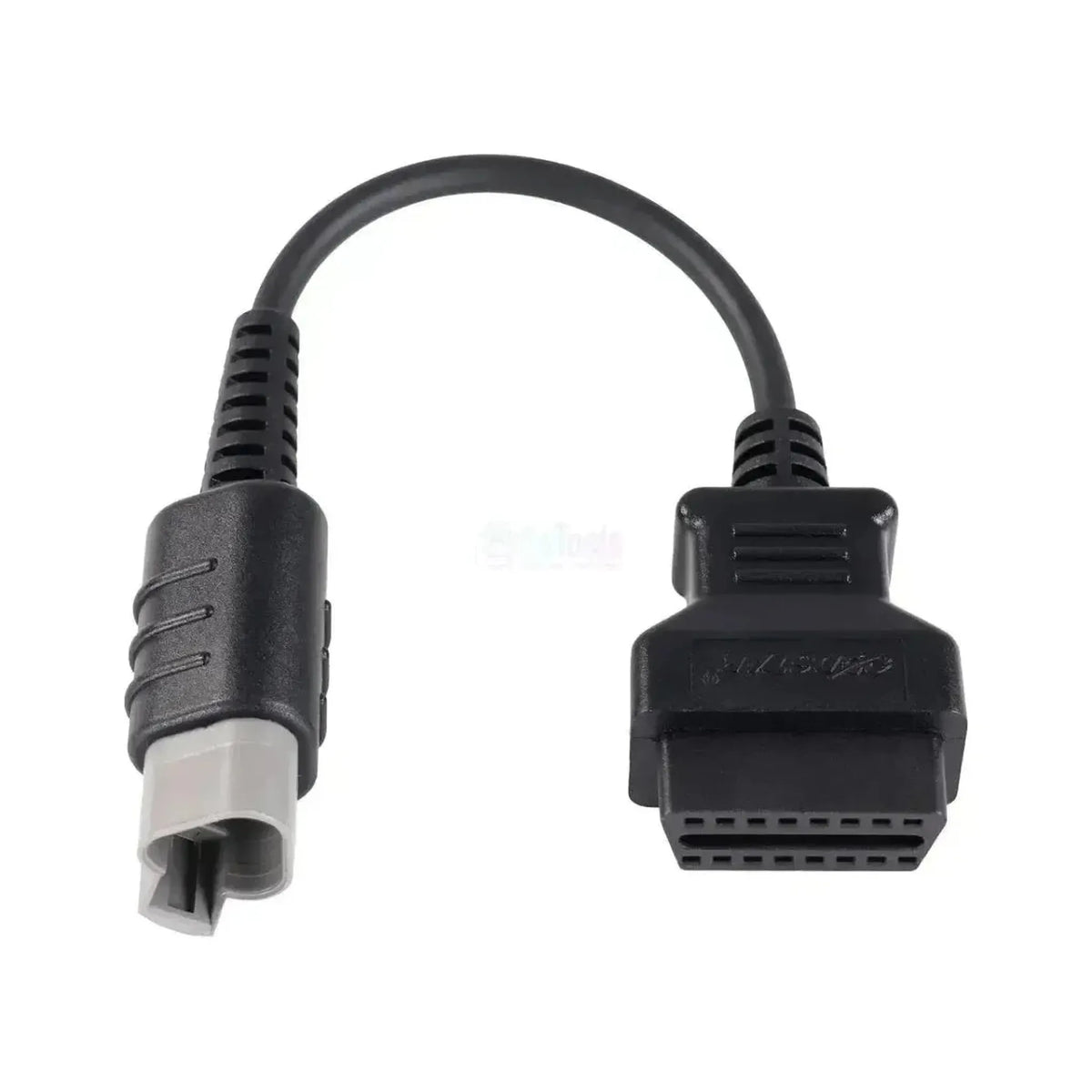

OBDSTAR (M074) | Kabel przejściowy Yanmar 3-pin OBD – 16-pin OBD2 | Silnik spalinowy

€27,95 z VAT
€23,10 bez VAT

Gwarancja bezpośrednio od AsTools

Sami obsługujemy sprawy gwarancyjne szybko i bez pośrednictwa producenta. Dzięki naszemu własnemu magazynowi części zamiennych i wiedzy technicznej możemy Ci zazwyczaj udzielić pomocy od razu. Tylko w wyjątkowych przypadkach wysyłamy produkt do dostawcy.

2 lata gwarancji na wszystkie produkty

Wszystkie nasze produkty są dostarczane z 2-letnią gwarancją fabryczną. Gwarantuje to długotrwałą jakość i serwis.

Łatwy zwrot

Zwrot można łatwo złożyć za pośrednictwem swojego konta. Wyślemy Ci etykietę zwrotną na e-mail. Koszty zwrotu pokrywasz sam.

Profesjonalna obsługa klienta

Nasi eksperci gotowi Ci szybko i fachowo pomóc, zarówno online, jak i w naszym stacjonarnym sklepie. Pytania? Zapraszamy do kontaktu!

OBDSTAR M074 łączy 3-pinowe złącze diagnostyczne silników okrętowych Yanmar ze stroną 16-pinową OBD2 urządzenia OBDSTAR. Złącze znajduje się na silniku lub w wiązce przewodów silnika.

Yanmar stosuje w tych silnikach własne złącze zamiast gniazda OBD2. Kabel umożliwia odczyt sterowania silnikiem: kodów błędów, danych na żywo oraz testów aktuatorów. Urządzenie musi samodzielnie obsługiwać diagnostykę Yanmar. Kabel współpracuje z OBDSTAR Marine Master, D700 oraz serią IScan (Marine).

ZALETY

✔Pasuje bezpośrednio do 3-pinowego złącza Yanmar, bez adaptera pośredniego.
✔Kabel jest standardowo dołączony do zestawu OBDSTAR Marine Master, a tutaj można go zamówić osobno.
✔Umożliwia odczyt sterowania silnikiem bez osobnego testera Yanmar.
✔Strona 16-pinowa pasuje do głównego kabla urządzeń morskich OBDSTAR.

UWAGI

✕Urządzenie diagnostyczne musi obsługiwać diagnostykę Yanmar; kabel nie konwertuje protokołów.
✕Prosty czytnik EOBD nie działa przez ten kabel; odczytuje wyłącznie dane OBD2 związane z emisjami.
✕Tylko do silników z 3-pinowym złączem; do 6-pinowego złącza Yanmar dostępny jest model M075.
✕Kabel przeznaczony jest do urządzeń morskich OBDSTAR; z urządzeniami innych marek działanie nie zostało potwierdzone.

Zastosowania i funkcje

Kabel przeznaczony jest dla stoczni jachtowych, mechaników i właścicieli łodzi z silnikiem okrętowym Yanmar.

Jednostki sterujące dostępne do obsługi

  • Sterowanie silnikiem: ECU silnika.
  • Pozostałe systemy: zależą od silnika i wyposażenia.

Co można zrobić

  • Kody błędów: odczyt i kasowanie.
  • Dane na żywo: obroty, temperatury i czujniki.
  • Testy aktuatorów: sterowanie podzespołami i ich testowanie.
  • Informacje o ECU: numery oprogramowania i sprzętu.

Sposób użycia

  1. Wyszukanie złącza: znajdź 3-pinowe złącze diagnostyczne na silniku.
  2. Podłączenie kabla: połącz stronę 16-pinową z głównym kablem urządzenia.
  3. Podłączenie: włóż 3-pinowe złącze do gniazda na silniku.
  4. Zapłon: włącz zapłon bez uruchamiania silnika.
  5. Odczyt: wybierz Yanmar i typ silnika w menu.

Kompatybilne pojazdy i zastosowania

Decydujące jest 3-pinowe złącze diagnostyczne na silniku. OBDSTAR obsługuje m.in. następujące serie Yanmar; jakie złącze ma dany silnik, zależy od serii i roku produkcji.

Yanmar:

  • 4JH: 4JH45, 4JH57, 4JH80 i 4JH110.
  • 4BY i 6BY: 4BY2, 4BY3, 6BY2 i 6BY3.
  • 4LV i 8LV: 4LV150 do 4LV250, 8LV320 do 8LV370.
  • 6LY3: m.in. ETA, ETP, STA i STP.
💡
Warto wiedzieć: policz styki w złączu na silniku: jeśli są trzy, jest to właściwy kabel. Przy sześciu stykach stosuje się M075. W aplikacji OBDSTAR można sprawdzić lokalizację złącza diagnostycznego dla każdego silnika.

Zawartość opakowania

  • 1x OBDSTAR (M074) | Yanmar 3-pin OBD – 16-pin OBD2 Kabel przejściowy | Silnik spalinowy

Specyfikacja techniczna

Ogólne

Marka kabla lub adaptera. Zwykle musi odpowiadać marce Państwa urządzenia diagnostycznego.Marka
OBDSTAR
Rodzaj produktu: pojedynczy kabel przejściowy, adapter bez kabla lub kompletny zestaw.Rodzaj produktu
Kabel przejściowy

Zastosowanie

Marka urządzenia diagnostycznego, z którym współpracuje kabel. Kabel jednej marki zazwyczaj nie pasuje do testera innej marki.Kompatybilne urządzenie diagn.
  • OBDSTAR
Informacja, czy kabel wymaga osobnego zasilania, na przykład przez zaciski akumulatora. Kabel pasywny działa bez niego.Wymagane własne zasilanie

Złącza

Wtyk podłączany do gniazda diagnostycznego pojazdu lub maszyny. Musi dokładnie pasować.Złącze od strony pojazdu
3-pinowe OBD
Wtyk po stronie urządzenia diagnostycznego lub interfejsu. Najczęściej 16-pinowy wtyk OBD2.Złącze od strony urządzenia
16-pinowe OBD2 (J1962)

Wymiary i waga

Waga kabla lub adaptera.Waga
0,1 kg
Sterowniki
Sterownik silnika (ECU)

Pozostałe parametry

Zastosowanie
Silniki okrętowe Yanmar z 3-pinowym złączem diagnostycznym
Kompatybilność
OBDSTAR Marine Master, D700 i serii IScan (Marine)
