OTOFIX IM2 | Programator Kluczyków | Samochód

Funkcje diagnostyczne

OTOFIX IM2 oferuje diagnostykę wszystkich systemów na poziomie OEM, umożliwiającą odczytanie i przetestowanie wszystkich elektronicznych systemów pojazdu. AutoVIN przyspiesza identyfikację pojazdu i przeprowadzanie skanów całego systemu.

• Auto VIN: Automatyczna identyfikacja pojazdu poprzez VIN dla szybkiego wyboru odpowiedniego profilu pojazdu.
• Odczyt i kasowanie kodów usterek: Odczytywanie i kasowanie kodów błędów DTC na wszystkich obsługiwanych systemach pojazdu.
• Dane na żywo: Wyświetlanie wartości czujników i parametrów w czasie rzeczywistym podczas pracy pojazdu.
• Dane ramki zamrożonej: Przeglądanie zapisanych migawek z wartościami czujników w momencie zarejestrowania kodu błędu.
• Informacje ECU: Odczytywanie identyfikacji ECU, wersji oprogramowania i danych sprzętu.
• Test aktywny: Sterowanie siłownikami i komponentami w celu sprawdzenia działania bez ręcznej obsługi.
• Kodowanie online i offline: Dostosowanie ustawień ECU poprzez kodowanie oparte na serwerze lub ręczne offline (kodowanie online niedostępne dla Mercedes-Benz).
• Programowanie ECU: Programowanie offline ECU, obejmujące flashowanie pustych ECU i aktualizację istniejącego oprogramowania ECU.
• Funkcja ukryta: Aktywowanie ukrytych funkcji pojazdu (niedostępne dla Mercedes-Benz).
• Funkcja wspomagana: Procedury ze wskazówkami dla konkretnych napraw (niedostępne dla Mercedes-Benz, BMW i JLR).
• DoIP i CAN-FD: Obsługa nowoczesnych protokołów komunikacyjnych (wymagane dodatkowe adaptery).

Funkcje klucza i EEPROM

IM2 został opracowany przede wszystkim do programowania kluczy i pracy z immobiliserami. Urządzenie obsługuje zarówno procedury OBD, jak i pracę stołową poprzez programator XP1 Pro.

• Odczyt/zapis EEPROM: Odczytywanie i zapisywanie danych EEPROM dla komponentów kluczy i immobiliserów.
• Odczyt/zapis MCU: Odczyt i zapis mikrosterowników do rozszerzonych zadań programowania.
• Odczyt/Zapis ECU silnika: Dostęp do ECU silnika w celu odczytu danych i reprogramowania.
• Odczyt/Zapis ECU immobilizera: Odczyt i zapis ECU immobilizera do programowania kluczy i resetowania.
• Reset i adaptacja ECU immobilizera: Wymazanie oryginalnych danych immobilizera i aktywacja komponentu immobilizera zamiennego.
• Odświeżanie i kodowanie ECU immobilizera: Przeprowadzenie adaptacji, dopasowania i personalizacji systemów immobilizera.
• Kopia zapasowa i przywracanie danych immobilizera: Wykonanie kopii zapasowej danych immobilizera przed programowaniem kluczy i przywrócenie w razie potrzeby.
• Odczyt kodu PIN/CS: Odczyt kodów PIN i CS w przypadku utraty wszystkich oryginalnych kluczy.
• Dodawanie klucza i nauka kluczy: Dodawanie dodatkowych kluczy lub wymiana istniejących kluczy poprzez OBD lub bench.
• Generowanie kluczy: Generowanie danych immobilizera lub dodanie nowego ostrza inteligentnego klucza.
• Usuwanie klucza: Usunięcie kluczy, które nie są już potrzebne, z systemu.
• Nauka pilota zdalnego sterowania: Generowanie zamiennych pilotek zdalnego sterowania w przypadku utraty oryginału.
• Detekcja informacji klucza uniwersalnego: Detekcja informacji klucza dla kluczy uniwersalnych.
• Zapis klucza do ECU za pośrednictwem programatora: Zapis klucza do ECU za pośrednictwem programatora.
• Odblokowywanie klucza: Odblokowanie użytych kluczy do ponownego użytku.
• Detekcja częstotliwości: Pomiar częstotliwości pilotek zdalnego sterowania w celu weryfikacji.
• Symulacja chipa: Symulacja chipów kluczy (wymaga opcjonalnego APB112).
• Zapis klucza za pomocą zrzutu: Zapis klucza na podstawie zrzutu EEPROM.
• Nauka pilota: Nauka pilotek zdalnego sterowania na pojeździe.

Usługi i funkcje konserwacji

OTOFIX IM2 obsługuje więcej niż 40 funkcji serwisowych i konserwacyjnych. Dostępne funkcje mogą się różnić w zależności od marki, modelu i roku produkcji pojazdu.

Silnik i napęd

• Reset serwisu olejowego: Resetowanie wskaźnika serwisu po wymianie oleju.
• Regeneracja filtra cząstek stałych: Wymuszenie regeneracji filtra DPF w celu zmniejszenia obciążenia sootem.
• Reset systemu dokończeń spalin: Resetowanie systemu wyczyszczania spalin po serwisowaniu.
• Kodowanie wtryskiwaczy: Kodowanie nowych wtryskiwaczy na podstawie ich unikalnych wartości kalibracji.
• Uczenie przepustnicy powietrza:Uczenie położenia przepustnicy gazowej po wymianie lub czyszczeniu.
• Uczenie turbo VGT:Uczenie zmiennej geometrii turbosprężarki.
• Nauka zaworu EGR:Uczenie pozycji zaworu EGR po wymianie.
• Uczenie położenia wałka rozrządu:Uczenie położenia wałka rozrządu w sterowaniu silnika.
• Test zrównoważenia cylindrów:Test do kontroli zrównoważenia między cylindrami.
• Reset proporcji powietrza/paliwa:Resetowanie wartości adaptacyjnych stosunku powietrza do paliwa.
• Inicjalizacja elektrycznej pompy chłodzącej:Inicjowanie elektrycznej pompy chłodzącej.
• Serwis płynu chłodzącego i czynnika chłodniczego:Funkcja serwisowa systemów chłodzenia.
• Resetowanie regulatora:Resetowanie regulatorów po wymianie lub konserwacji.

Skrzynia biegów i napęd

• Uczenie sprzęgła transmisji:Uczenie wartości adaptacyjnych sprzęgła w transmisji.
• Nauczanie sprzęgła:Procedura adaptacji sprzęgła.
• Reset wartości adaptacyjnych transmisji:Resetowanie wartości adaptacyjnych w sterowaniu transmisji.

Systemy hamowania i stabilizacji

• Serwis elektronicznego hamulca postojowego:Otwieranie i zamykanie hamulca postojowego do prac naprawczych.
• Odpowietrzanie systemu hamulcowego ABS:Zautomatyzowane odpowietrzanie systemu ABS.
• Odpowietrzanie systemu hamulcowego:Odpowietrzanie hydraulicznego systemu hamulcowego.
• Kalibracja czujnika kąta skrętu:Kalibracja czujnika kąta skrętu kierownicy po wyregulowaniu lub wymianie.

Układ kierowniczy i zawieszenie

• Reset czujnika ciśnienia opon:Resetowanie i uczenie czujników TPMS.
• Dostosowanie rozmiaru opon:Zmiana rozmiaru opon w oprogramowaniu pojazdu.
• Kalibracja zawieszenia pneumatycznego:Kalibracja czujników wysokości zawieszenia pneumatycznego.
• Kalibracja adaptacyjnego tempomat:Kalibracja radaru ACC lub czujników.

Nadwozie i systemy komfortu

• Inicjalizacja okien, drzwi i dachu:Inicjalizacja elektrycznych okien, drzwi i dachów przesuwnych.
• Inicjalizacja dachu przesuwnego:Procedura inicjalizacji dachu przesuwnego.
• Kalibracja fotela:Kalibracja pamięci fotela po wymianie lub naprawie.
• Kalibracja reflektora:Kalibracja adaptacyjnych reflektorów.
• Kalibracja czujnika deszczu i światła:Kalibracja czujnika deszczu i światła.
• Serwis klimatyzacji:Funkcje serwisowe systemu klimatyzacji.

Systemy elektryczne i bezpieczeństwa

• Rejestracja akumulatora:Rejestracja nowego akumulatora w systemie pojazdu.
• Reset poduszek powietrznych:Resetowanie systemu poduszek powietrznych po aktywacji.
• Reset systemu start-stop:Resetowanie systemu start-stop.
• Kalibracja danych modułu bramy:Kalibracja danych w module bramy.
• Reset modułu FRM:Resetowanie modułu nóg (FRM).
• Serwis akumulatora wysokiego napięcia:Usługi serwisowe dla akumulatora wysokonapięciowego pojazdów hybrydowych i elektrycznych.
• Odłączenie systemu wysokiego napięcia:Bezpieczne odłączenie systemu wysokiego napięcia.
• Kalibracja czujnika rezolwera:Kalibracja czujnika rezolwera w napędach elektrycznych.

Inne funkcje serwisowe i konserwacyjne

• Korekta przebiegu:Dostosowanie przebiegu pojazdu po wymianie licznika.
• Zmiana języka:Zmiana języka menu pojazdu.
• Reset historii serwisu:Resetowanie historii serwisu w systemie pojazdu.
• Dezaktywacja lub aktywacja trybu transportu:Włączanie lub wyłączanie trybu transportu.
• Ustawienie ogranicznika prędkości i WOM:Ustawienie ogranicznika prędkości i wału odbiorczego.

Funkcje specjalne i możliwości zaawansowane

Oprócz standardowych funkcji diagnostycznych i serwisowych, IM2 oferuje szereg dodatkowych możliwości rozszerzających zakres pracy w warsztacie.

• Tryb Smart:Procedury przewodnie, które przeprowadzą użytkownika krok po kroku przez programowanie kluczy, idealne dla mniej doświadczonych techników.
• Tryb Expert:Bezpośredni dostęp do poszczególnych funkcji IMMO dla doświadczonych specjalistów od kluczy wykonujących bardziej złożone zadania.
• Ekspert zdalny:Możliwość uzyskania zdalnego wsparcia specjalisty podczas wykonywania zadania.
• Zarządzanie raportami w chmurze:Zarządzanie online i przechowywanie raportów diagnostycznych.
• Skanowanie VIN i skanowanie tablicy rejestracyjnej:Skanowanie numeru VIN lub tablicy rejestracyjnej w celu szybkiej identyfikacji pojazdu.
• Pulpit zdalny:Dostęp do urządzenia z odległa dla wsparcia lub obsługi.
• Menedżer danych:Zarządzanie zapisanymi danymi pojazdu, raportami i plikami dziennika.
• MaxiViewer:Dokumentacja funkcji i pokrycia pojazdów.
• MaxiVideo:Obsługa opcjonalnego endoskopu do wizualnego badania.
• MaxiScope:Obsługa opcjonalnego modułu oscyloskopu.

Obsługiwane marki pojazdów

OTOFIX IM2 obsługuje szeroki zakres marek pojazdów z różnych regionów. Dostępne funkcje dla każdej marki mogą się różnić w zależności od modelu i roku produkcji.

• Europejskie: Abarth, Alfa Romeo, Aston Martin, Audi, Bentley, BMW, Bugatti, Citroën, Cupra, Dacia, DS Automobiles, Ferrari, Fiat, Iveco, Jaguar, Lamborghini, Lancia, Land Rover, MAN, Maserati, Maybach, Mercedes-Benz, Mini, Opel, Peugeot, Porsche, Renault, Rolls-Royce, Saab, Seat, Skoda, Smart, Vauxhall, Volvo, Volkswagen
• Azjatyckie: Acura, Daewoo, Daihatsu, Force Motors, Fuso, Genesis, Hino, Honda, Hyundai, Infiniti, Isuzu, Kia, Lexus, Mahindra, Mazda, Mitsubishi, Nissan, Perodua, Proton, Renault Samsung, Scion, SsangYong, Subaru, Suzuki, Tata, Toyota, UD Trucks
• Amerykańskie: Chevrolet, Chrysler, Dodge, Ford, General Motors, Jeep

Dodatkowe wyposażenie i rozszerzenia

IM2 można rozszerzyć o opcjonalne adaptery sprzętowe, które odblokowują dodatkowe funkcje kluczykowe i programowania dla konkretnych marek.

Moduły sprzętowe i akcesoria

• Adapter GBOX3: Adapter do szybszego obliczania hasła oraz programowania kluczy w pojazdach Mercedes-Benz i BMW.
• Emulator APB112 Smart Key: Moduł do emulacji i dekodowania chipów kluczy samochodowych oraz wykrywania problemów z cewką.
• Zestaw adaptera IMKPA: Zestaw 12 adapterów do zaawansowanych funkcji programowania kluczy, kompatybilny z markami takimi jak Mercedes-Benz, BMW, VW i Audi.

Informacje o licencji

OTOFIX IM2 jest dostarczany z 2 lata bezpłatnych aktualizacji oprogramowania. W tym okresie nowe profile pojazdów, funkcje i obsługa protokołów mogą być dodawane za pośrednictwem aktualizacji online. Po upływie okresu licencji można wykupić przedłużenie, aby nadal otrzymywać aktualizacje.

• Okres licencji: 2 lata bezpłatnych aktualizacji oprogramowania po rejestracji.
• Aktualizacje oprogramowania: Aktualizacje mogą dodawać nowe pojazdy i funkcje.
• Rozszerzone funkcje: Niektóre funkcje wymagają aktywnej licencji.
• Po wygaśnięciu licencji: Urządzenie zwykle pozostaje funkcjonalne z istniejącymi funkcjami.

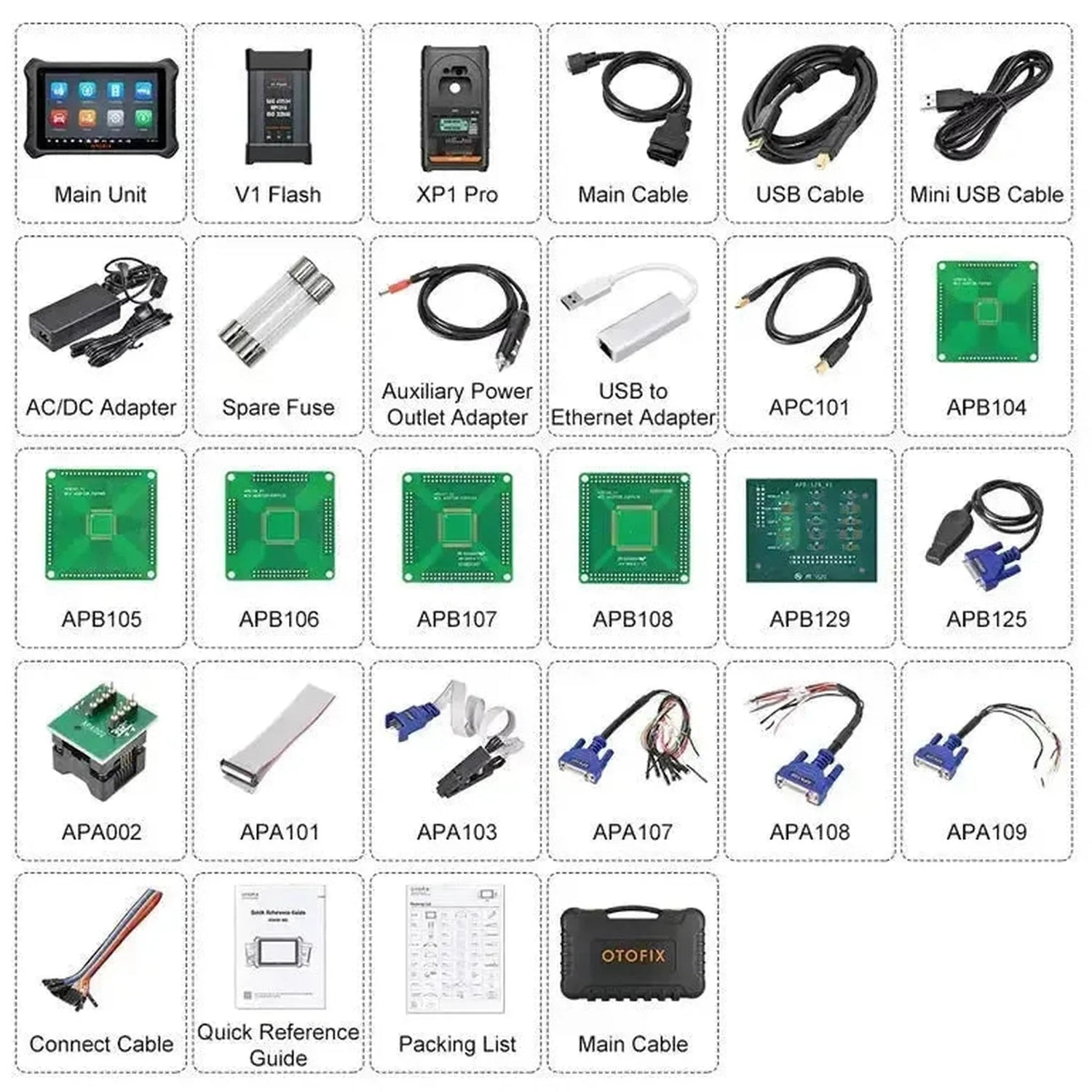

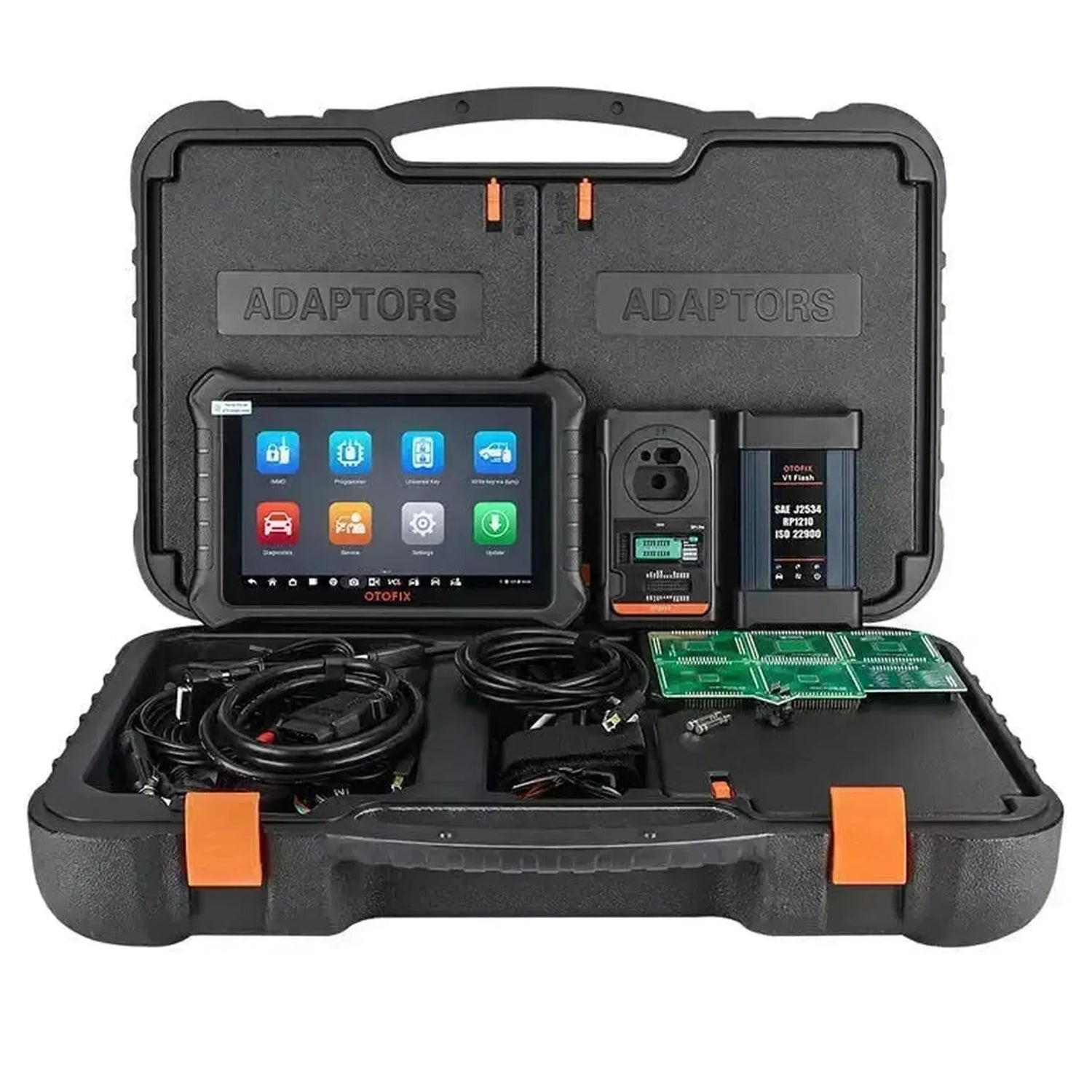

Zawartość opakowania

• 1x Programator kluczy OTOFIX IM2
• 1xinterfejsem Flash J2534 V1
• 1xprogramatorem kluczy XP1 Pro
• 1x Kabel główny
• 1x Kabel USB (2 m)
• 1x Kabel mini USB
• 1x Zasilacz AC/DC (12V)
• 2x Bezpiecznik zapasowy (6x30mm)
• 1x Adapter gniazda zasilania pomocniczego
• 1x Adapter USB na Ethernet
• 1x APC101 (kabel USB)
• 1x APB104 (MCU_FQFP64)
• 1x APB105 (MCU_FQFP80)
• 1x APB106 (MCU_FQFP112)
• 1x APB107 (MCU_FQFP144)
• 1x APB108 (MCU_FQFP176)
• 1x APB109 (adapter EEPROM)
• 1x APB125 (zbiór podczerwieni Mercedes-Benz)
• 1x APA002 (Gniazdo EEPROM)
• 1x APA101 (kabel sygnałowy)
• 1x APA103 (Zacisk EEPROM)
• 1x APA107 (Kabel ECU)
• 1x APA108 (kabel MCU)
• 1x APA109 (Kabel MC9S12)
• 1x Kabel połączeniowy
• 1x Przewodnik szybkiej referencji
• 1x Lista zawartości opakowania
• 1x Walizka transportowa

Specyfikacja techniczna
