Odkryj podobne produkty: Testery Obwodów, TopDiag
Topdiag  |  SKU: B0178

TopDiag P100 | Tester Obwodów

2 opinie
€52,95 z VAT
€43,76 bez VAT

Gwarancja bezpośrednio od AsTools

Sami obsługujemy sprawy gwarancyjne szybko i bez pośrednictwa producenta. Dzięki naszemu własnemu magazynowi części zamiennych i wiedzy technicznej możemy Ci zazwyczaj udzielić pomocy od razu. Tylko w wyjątkowych przypadkach wysyłamy produkt do dostawcy.

2 lata gwarancji na wszystkie produkty

Wszystkie nasze produkty są dostarczane z 2-letnią gwarancją fabryczną. Gwarantuje to długotrwałą jakość i serwis.

Łatwy zwrot

Zwrot można łatwo złożyć za pośrednictwem swojego konta. Wyślemy Ci etykietę zwrotną na e-mail. Koszty zwrotu pokrywasz sam.

Profesjonalna obsługa klienta

Nasi eksperci gotowi Ci szybko i fachowo pomóc, zarówno online, jak i w naszym stacjonarnym sklepie. Pytania? Zapraszamy do kontaktu!

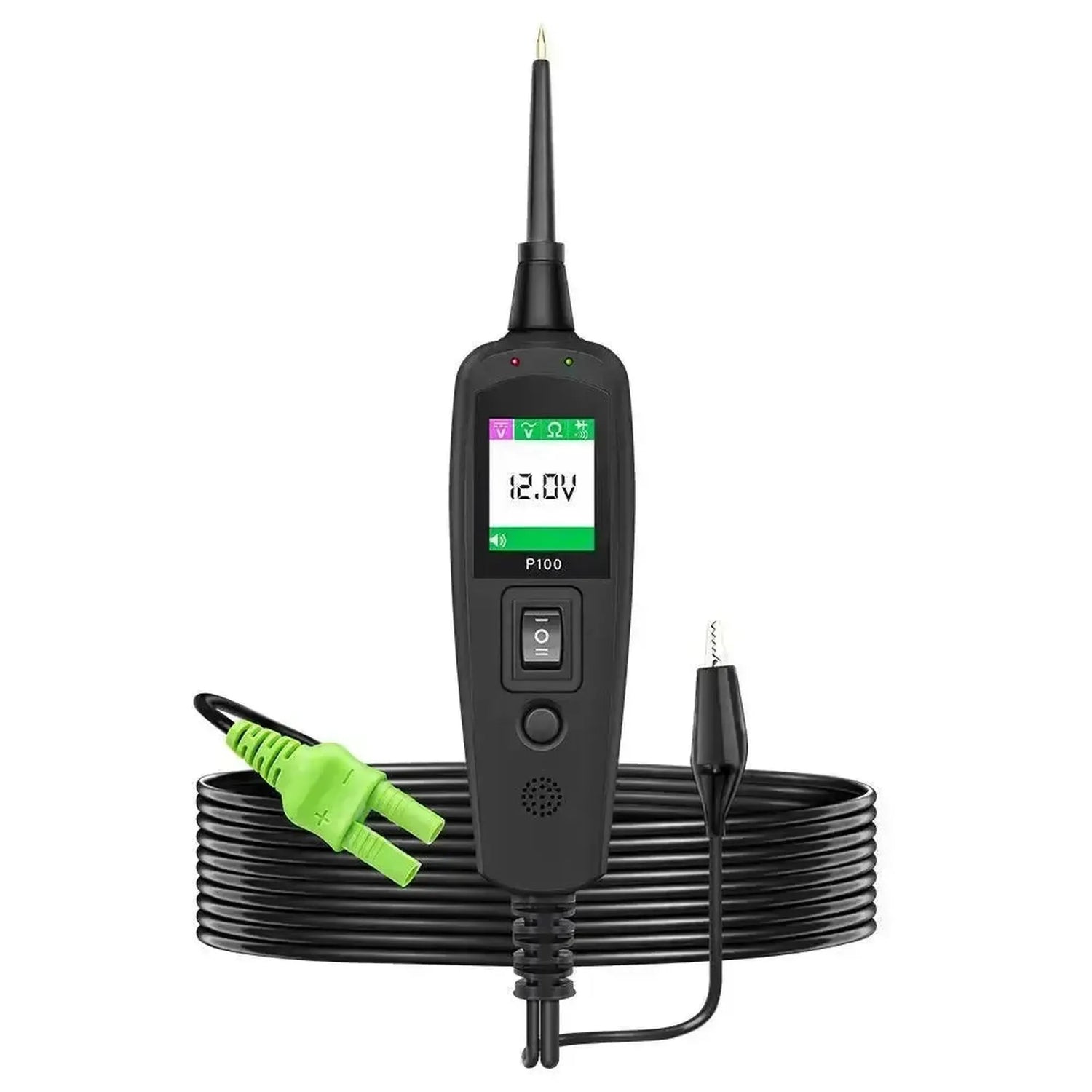

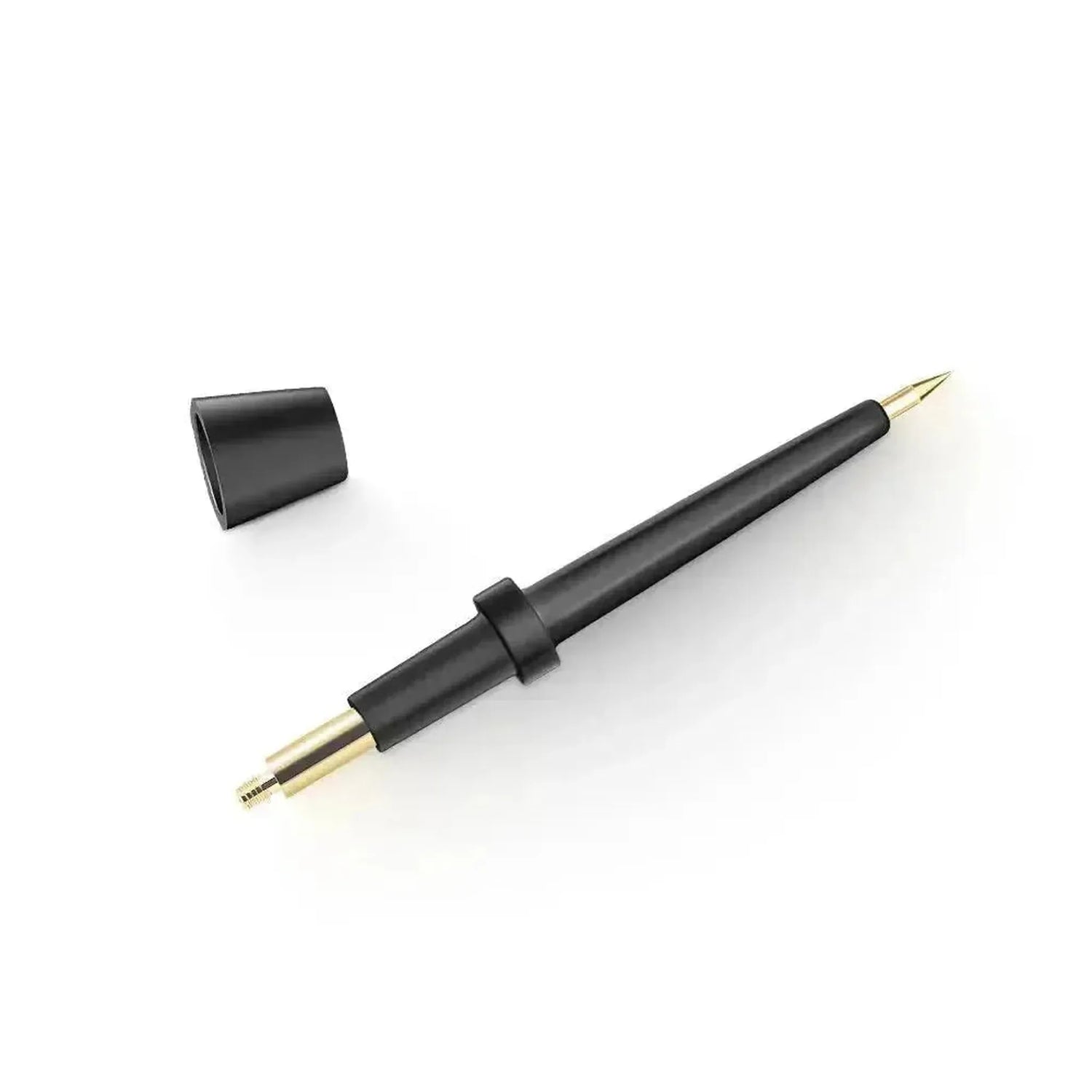

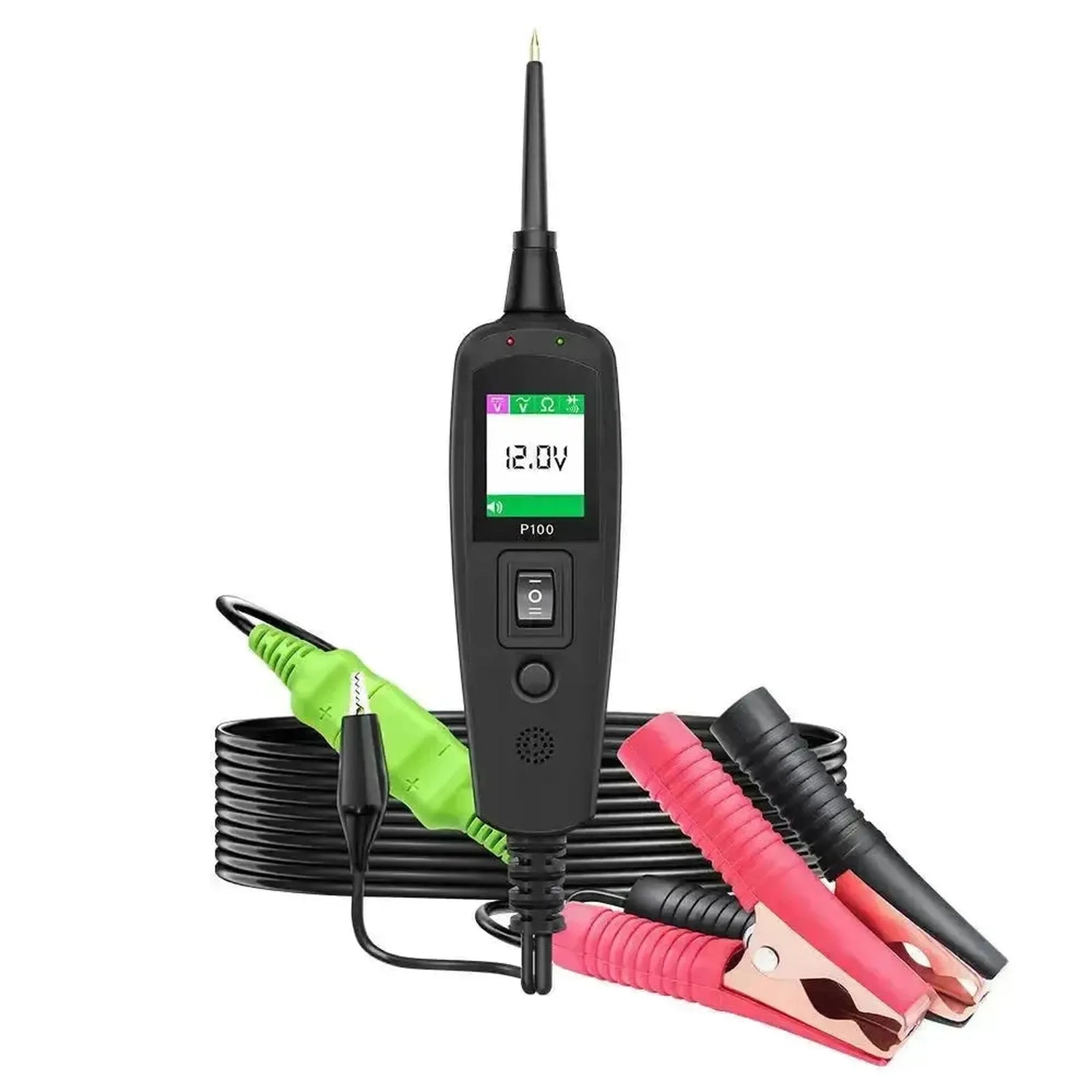

De TopDiag P100 to tester obwodów (power probe) do pojazdów 12 V i 24 V. Jest zasilany z akumulatora pojazdu i mierzy za pomocą końcówki napięcie stałe i przemienne do 65 V, rezystancję do 200 kΩ, ciągłość oraz polaryzację. Przełącznikiem ustawia się plus lub masę na końcówce, aby bezpośrednio sterować podzespołami.

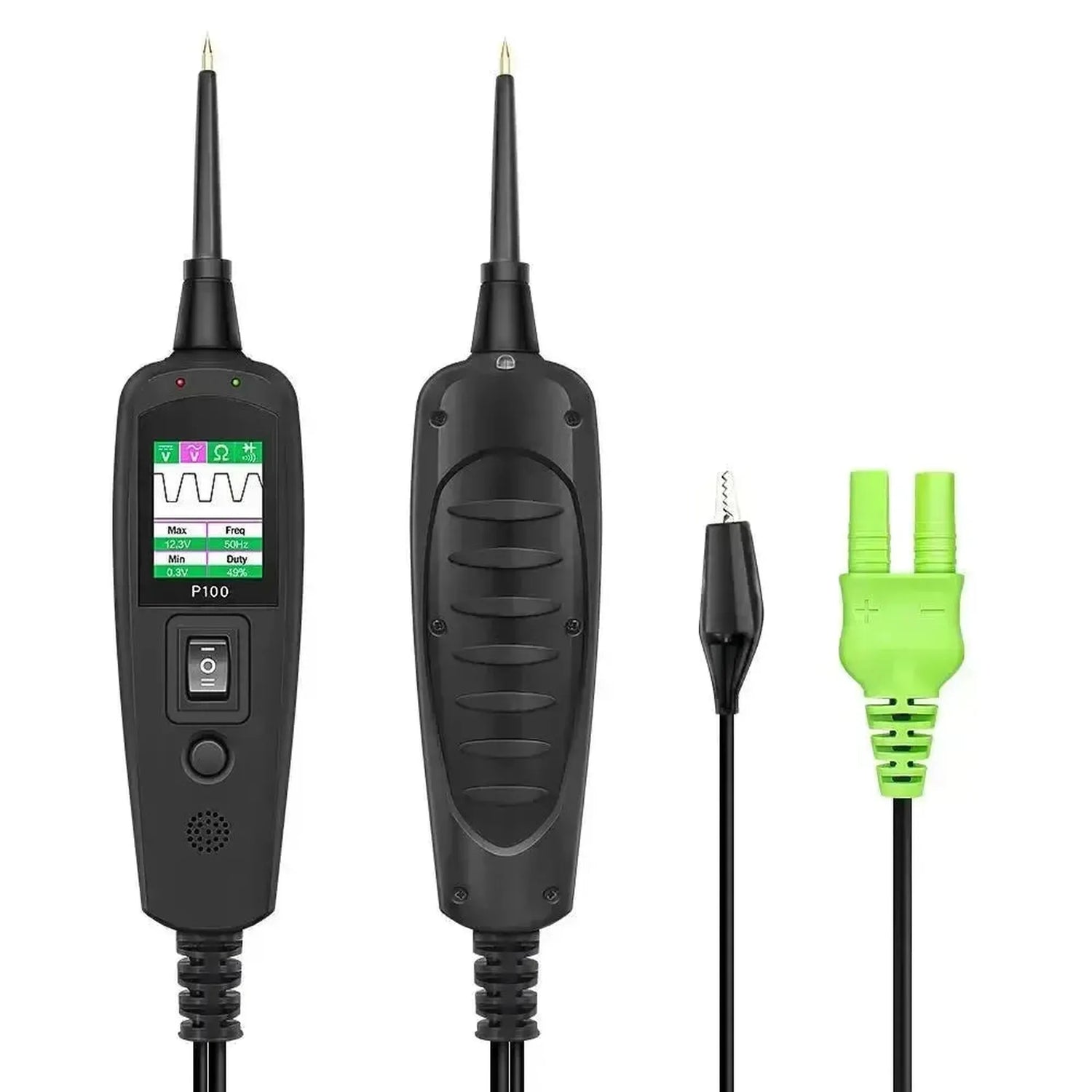

Ekran kolorowy pokazuje wartość pomiaru; w trybie AC widoczne są także minimum, maksimum, częstotliwość i wypełnienie (duty cycle). Wbudowany wyłącznik nadprądowy (1–10 A) chroni przed przeciążeniem i zwarciem. Dzięki przedłużaczowi 10-metrowemu można objąć cały pojazd, także pojazdy użytkowe i przyczepy.

ZALETY

✔Kabel 10 m — Od akumulatora do tylnych świateł przyczepy.
✔Sygnały AC — Min/maks, częstotliwość i wypełnienie w trybie AC.
✔Pomiar i aktywacja — Pomiar oraz sterowanie podzespołami jednym testerem.
✔Wyłącznik nadprądowy — Chroni przed przeciążeniem i zwarciem.

UWAGI

✕Zasilanie z akumulatora — Działa wyłącznie podłączony do akumulatora 12 V lub 24 V.
✕Brak oscyloskopu — Do obrazów sygnałów lepiej nadaje się P200.
✕Brak pomiaru prądu — Nie mierzy prądu; do tego służy P200.
✕Ostrożnie z aktywacją — Plus lub masa na niewłaściwym przewodzie może uszkodzić elektronikę.

Zastosowania i funkcje

P100 jest przeznaczony dla mechaników i elektromechaników samochodowych, którzy chcą szybko sprawdzać okablowanie, bezpieczniki, przełączniki i oświetlenie, w samochodach osobowych i pojazdach użytkowych.

Pomiar

  • Napięcie: DC i AC do 65 V, rozdzielczość 0,1 V.
  • Rezystancja i ciągłość: Do 200 kΩ, plus test diody.
  • Polaryzacja: Plus, masa lub obwód otwarty.
  • Sygnał AC: Min, maks, częstotliwość i wypełnienie.

Aktywacja

  • Plus lub masa: Ustawienie napięcia akumulatora lub masy na końcówce.
  • Testowanie podzespołów: Bezpośrednie sterowanie silnikami, przekaźnikami, pompami i lampami.
  • Wykrywanie zwarć: Wyłącznik nadprądowy chroni podczas szukania.

Jak go używać

  1. Podłączenie: Podłącz tester do akumulatora pojazdu.
  2. Wybór trybu: DC, AC, rezystancja lub dioda.
  3. Pomiar: Dotknij punktu pomiarowego i odczytaj wynik z ekranu.
  4. Aktywacja: Przełącznikiem ustaw plus lub masę na podzespole.
  5. Reset: Po przeciążeniu ponownie włącz wyłącznik nadprądowy.

Specjalne funkcje i możliwości

Co czyni P100 praktycznym:

  • Ekran kolorowy: TFT, 160 × 128 pikseli.
  • Sygnał dźwiękowy: Słyszalne potwierdzenie pomiaru.
  • Długi przewód: W zestawie przedłużacz 10 m.
  • Wyłącznik nadprądowy: Od 1 do 10 A, z możliwością ponownego włączenia.

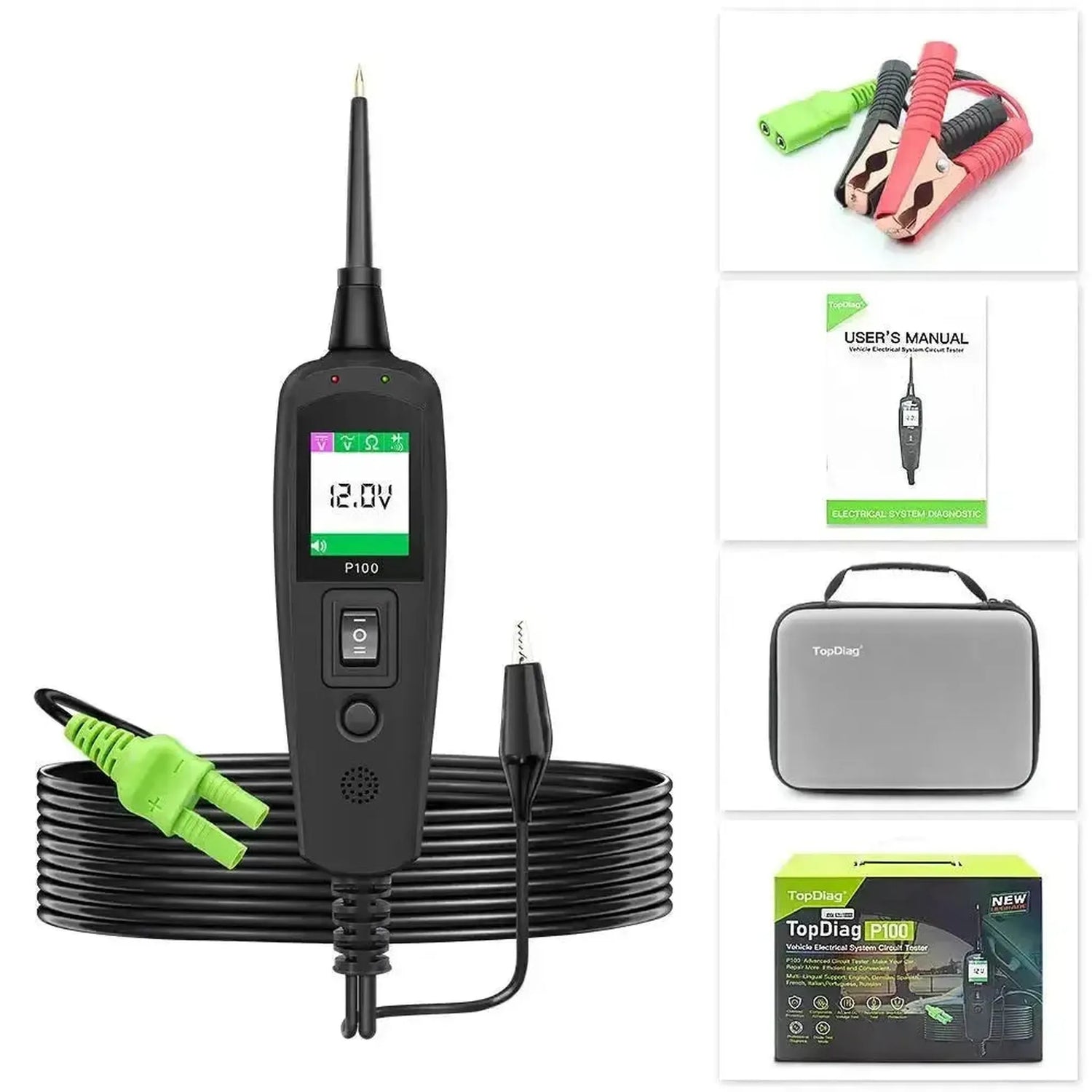

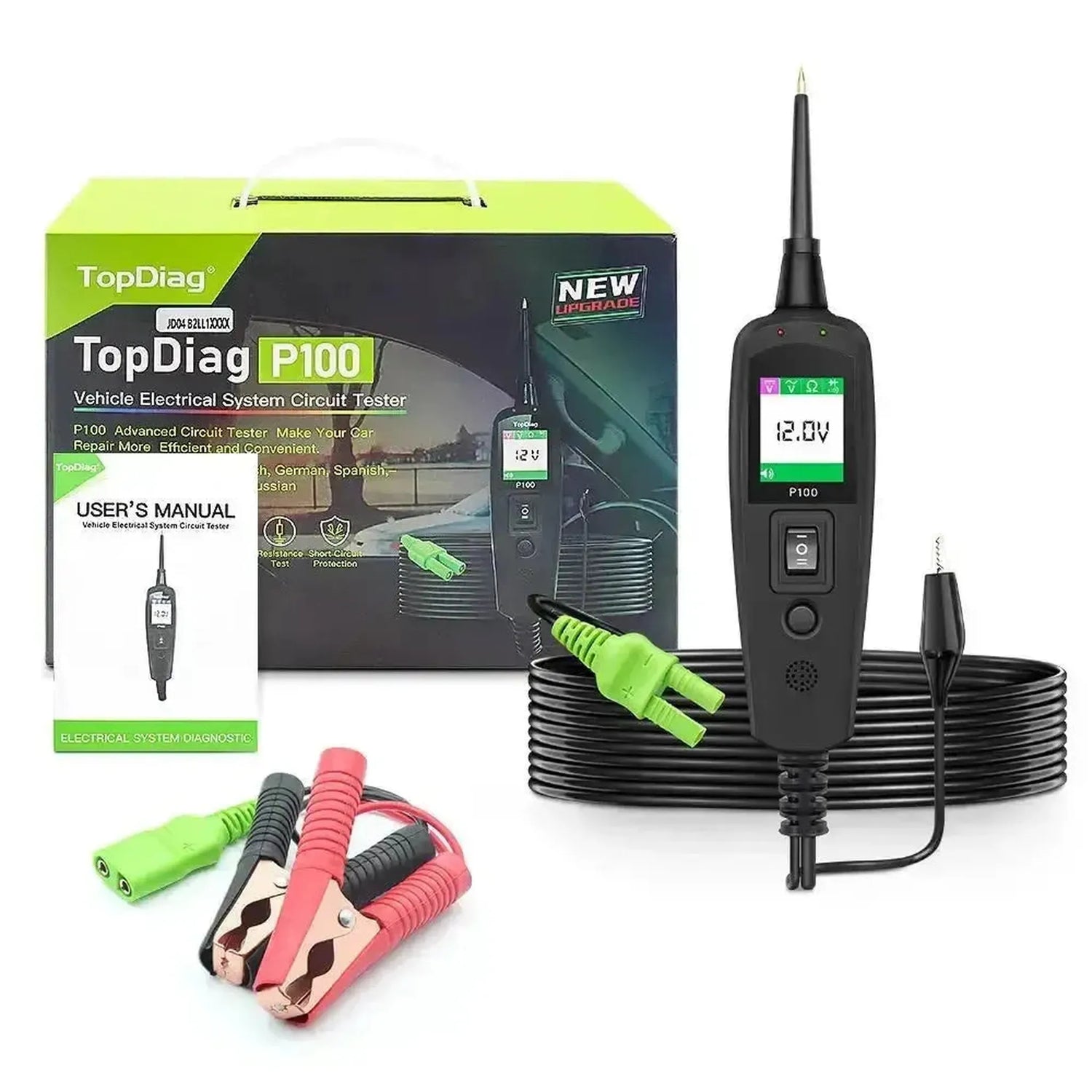

Zawartość opakowania

  • 1x TopDiag P100
  • 1x Przedłużacz 10 m

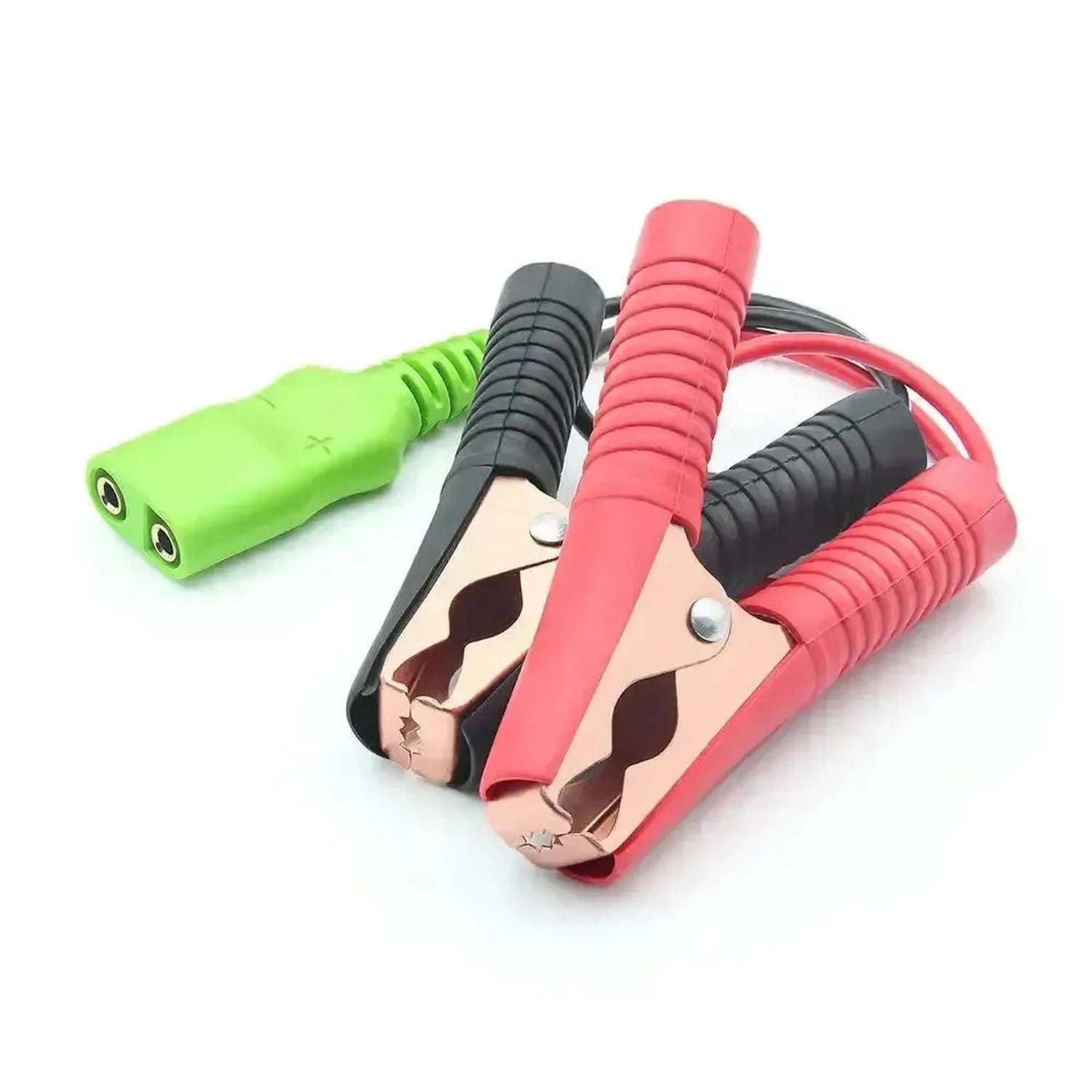

  • 2x Przewody zasilające
  • 1x Instrukcja obsługi
💡
Warto wiedzieć: Nigdy nie podawaj plusa ani masy na przewody czujników, linie danych, takie jak magistrala CAN, ani na jednostki sterujące. Funkcji aktywacji używaj wyłącznie dla siłowników, takich jak silniki, przekaźniki i oświetlenie, a w razie wątpliwości najpierw sprawdź schemat.

Specyfikacja techniczna

Ogólne

Marka producenta testera.Marka
TopDiag
Rodzaj urządzenia. Tester obwodów sprawdza prąd i masę, szukacz przewodów lokalizuje przewody i zwarcia.Rodzaj testera
Tester obwodów
Do jakiego napięcia instalacji można podłączyć tester. Do testowania samochodów ciężarowych potrzebne jest 24 V lub więcej.Odpowiedni dla napięcia instalacji
od 6 do 30 V
Skąd tester pobiera zasilanie. Przy zasilaniu z akumulatora pojazdu lub testowanego obwodu nie trzeba wymieniać baterii.Zasilanie
Z akumulatora pojazdu

Pomiar

Czy tester mierzy także napięcie przemienne, obok napięcia stałego.Pomiar napięcia przemiennego
Czy tester może przedstawić sygnał w formie wykresu. Dzięki temu widać usterki niewidoczne przy zwykłym pomiarze.Oscyloskop

Funkcje testowe

Tester może zasilić podzespoły, takie jak silnik lub lampa, aby sprawdzić ich działanie.Aktywacja podzespołów
Tester pomaga zlokalizować miejsce zwarcia lub uszkodzonego przewodu. Znacznie skraca to czas poszukiwań.Wykrywanie zwarć i przerwań przewodów
Tester automatycznie rozpoznaje, czy w danym punkcie jest plus, masa czy brak sygnału. Przydatne przy szybkiej pracy.Test automatyczny
Sprawdza, czy przewód lub połączenie przewodzi prąd.Test ciągłości
Pokazuje, czy na złączu jest plus czy minus.Kontrola polaryzacji
Sprawdza, czy dioda przewodzi prąd tylko w jednym kierunku.Test diody
Odpowiedni do sprawdzania oświetlenia przyczepy lub przyczepy kempingowej.Test oświetlenia przyczepy

Ekran i obsługa

Liczba pikseli na ekranie. Więcej pikseli daje ostrzejszy obraz.Rozdzielczość ekranu
160 x 128 pixels
Tester wydaje sygnał dźwiękowy, dzięki czemu nie trzeba stale patrzeć na ekran.Sygnał dźwiękowy
Wbudowana lampka do pracy w słabo oświetlonych miejscach.Lampka robocza

Zabezpieczenia

Przed jakimi błędami tester chroni siebie i pojazd. Zapobiega to uszkodzeniom przy nieprawidłowym podłączeniu.Zabezpieczenia
  • Nadprąd
  • Zwarcie

Wymiary i masa

Długość przewodu testowego. Długi przewód pozwala dotrzeć także do tyłu pojazdu.Długość przewodu
10 m
Długość, szerokość i wysokość testera.Wymiary
165 x 40 x 27 mm
W jakich temperaturach można używać testera, na przykład w chłodnym warsztacie.Temperatura pracy
od 0 do 60 °C
W jakich temperaturach można bezpiecznie przechowywać tester.Temperatura przechowywania
od -40 do 70 °C

Pozostałe parametry

Zasilanie
12 lub 24 V z akumulatora pojazdu
Napięcie DC
0 do 65 V, rozdzielczość 0,1 V
AC
Napięcie, min/max, częstotliwość, współczynnik wypełnienia
Oporność
0 do 200 kΩ
Częstotliwość sygnału
0 Hz do 10 kHz
Wyłącznik nadprądowy
1 do 10 A
Wyświetlacz
Kolorowy ekran TFT, 160 × 128
Kabel
Przedłużacz kablowy 10 m
