Toepassingen en functionaliteiten

De Jaltest Link V9 legt de verbinding tussen de diagnosestekker van het voertuig en de Jaltest-software op uw laptop. De hardware is dezelfde als in de losse set 70001052; wat u kunt uitlezen bepaalt de softwaremodule, hier Jaltest CV. Zit hetzelfde systeem in meerdere merken, zoals een rem- of ABS-systeem, dan benadert u het op het onderdeel in plaats van op het voertuig.

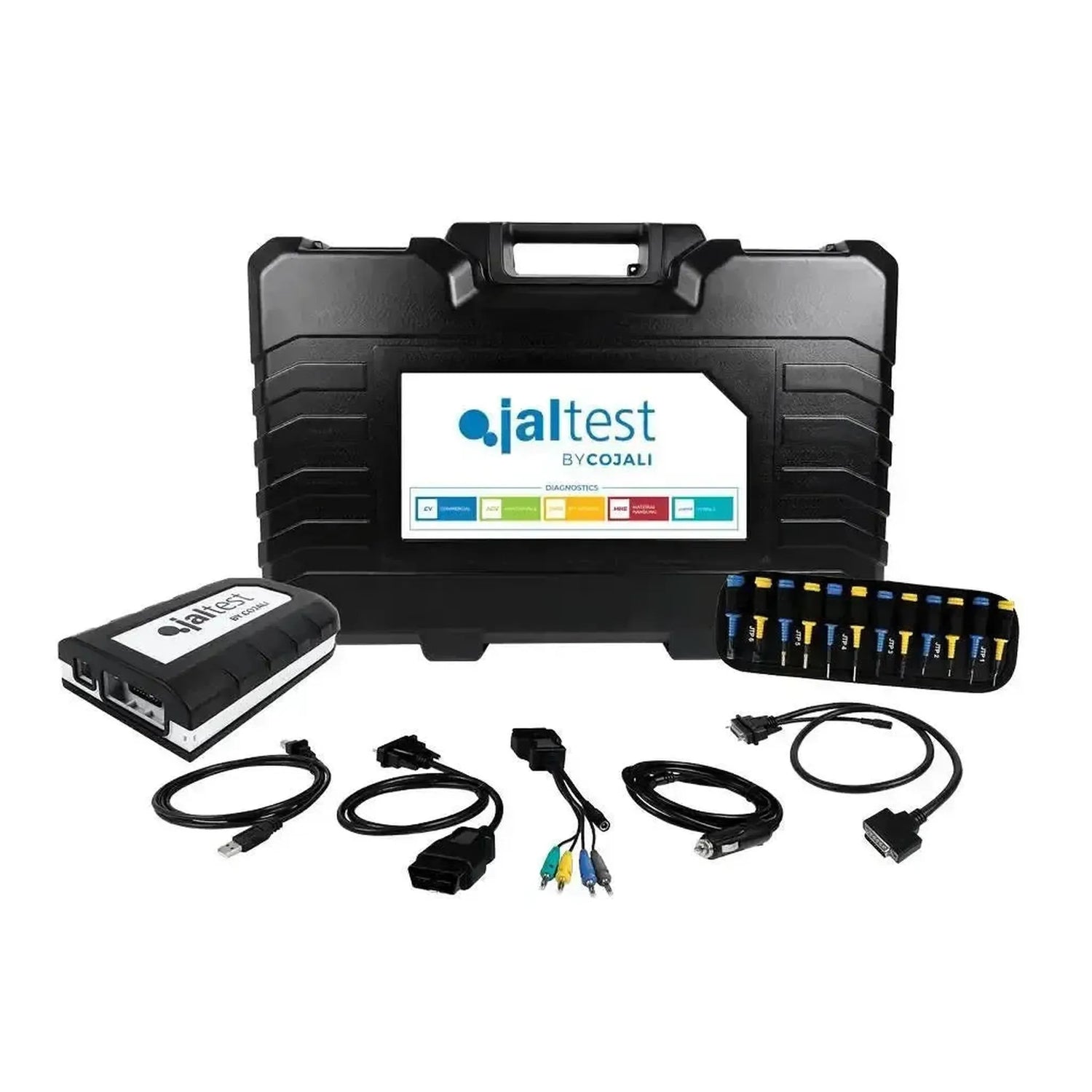

Wat er in de koffer zit

• Link V9 (70001015): Interface, DB26 en USB-C.
• Multipin Kit (70002001): Multipins en voeding.
• JDC213.9: DB26 naar 16-pins OBD2.
• JDC107.9B: Link V9 naar USB-C.
• JDC100: Verlengkabel DB26, 100 cm.
• 70003015: Compacte koffer.
• 29303: Software-activatie CV.
• 71502018: Software-licentie, eerste jaar.
• INFO Online CV (29440): Naslagwerk.
• Jaltest GRP: Werkplaatssoftware van Cojali.

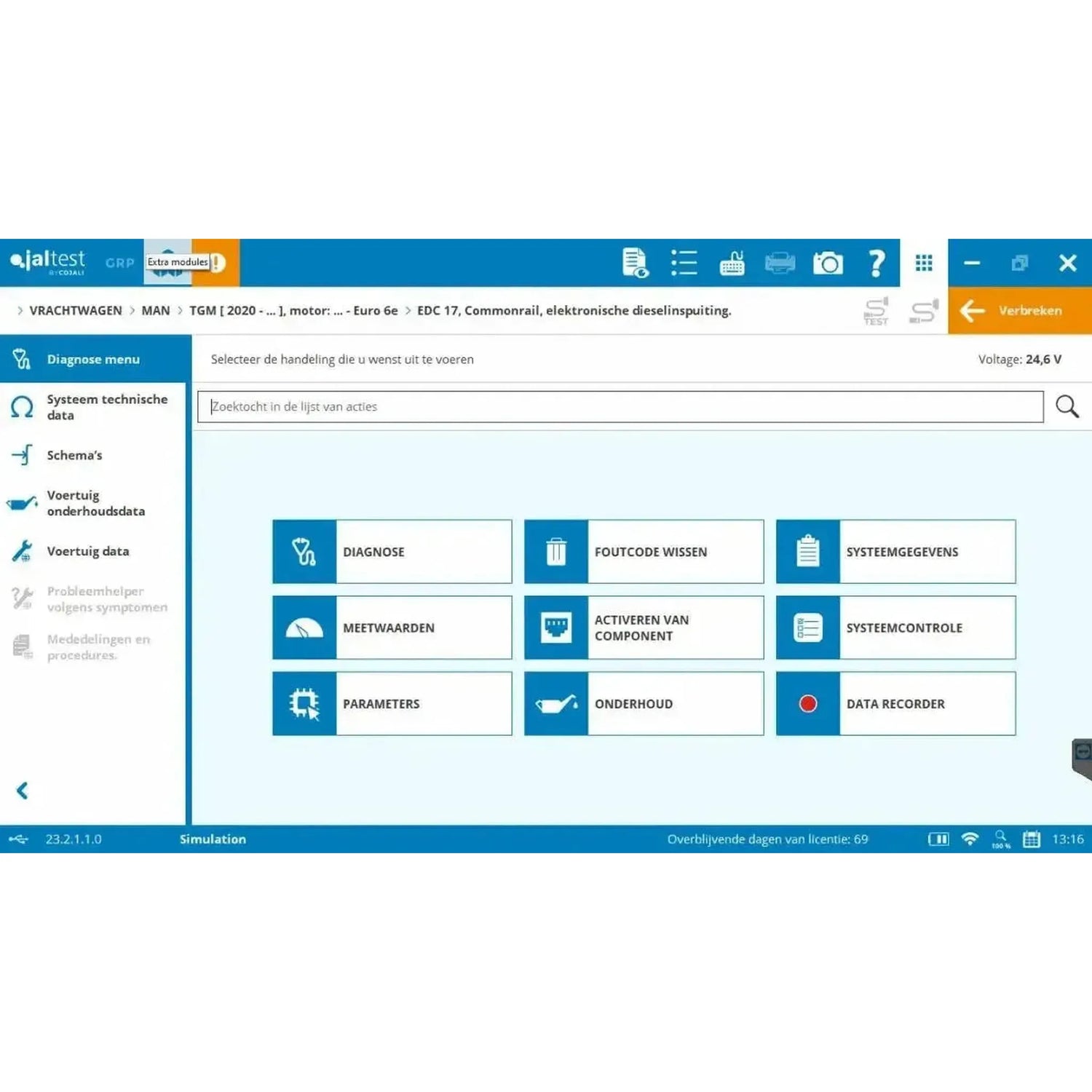

Wat u kunt doen

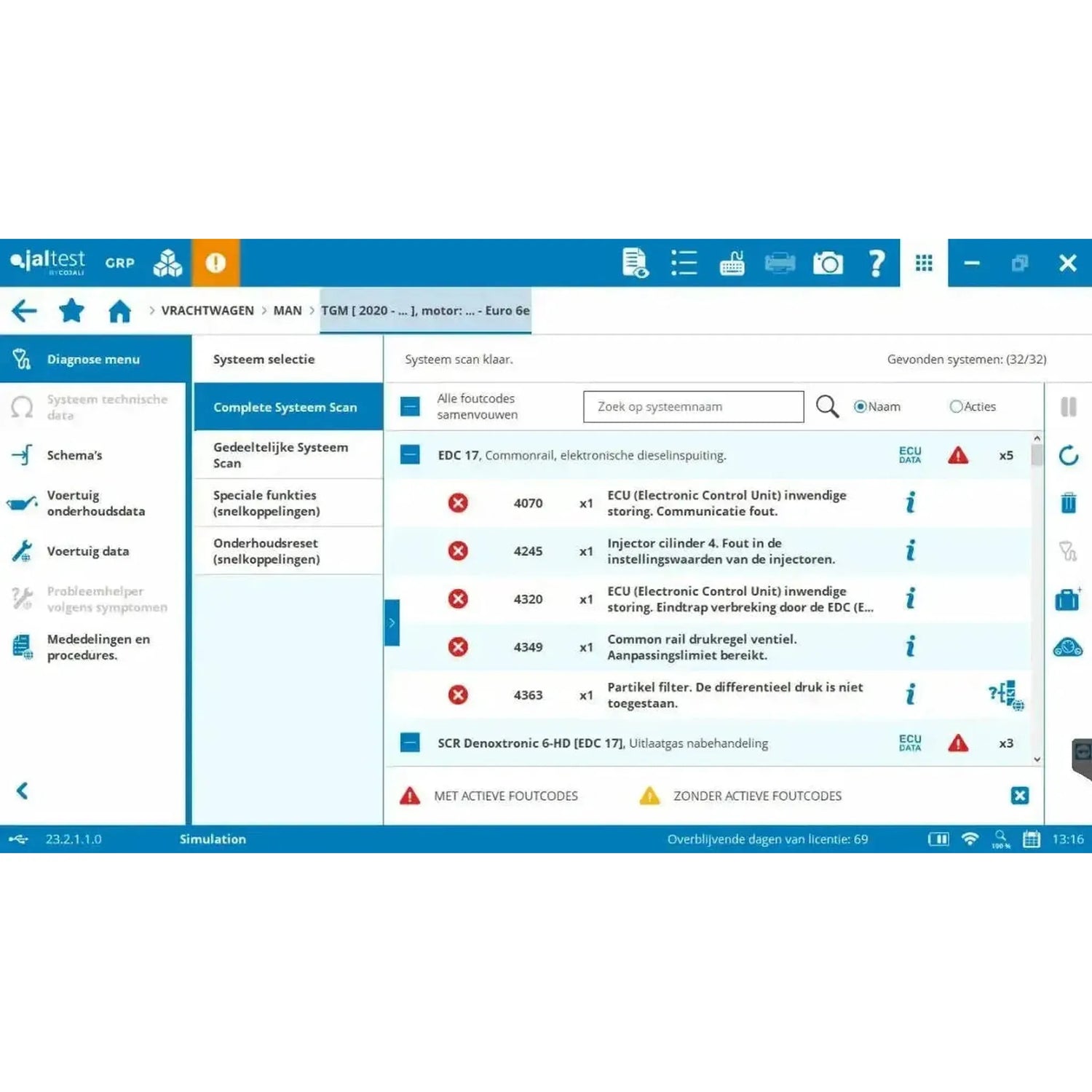

• Foutcodes: Lezen, met informatie per code.
• Meetwaarden: Live op het scherm.
• Componenten: Gericht aansturen.
• ECU-gegevens: Serienummer en softwareversie.
• Parameters: Configureren en afstellen.

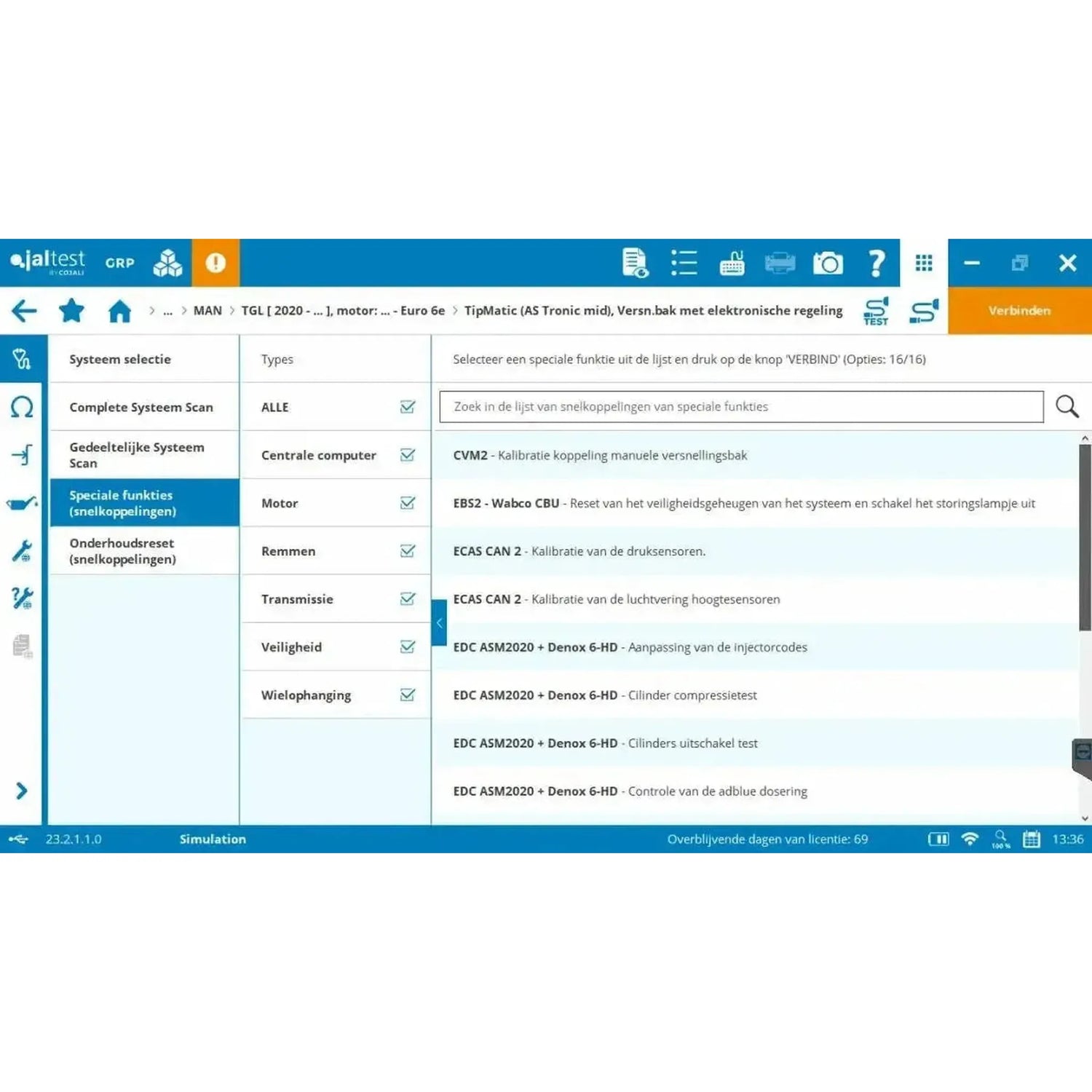

• Roetfilter: Regenereren, na vervanging aanmelden.
• Cilinders: Uitschakeltest.
• Injectoren: Aanmelden in de motorregeling.
• Componenten kalibreren: Na vervanging afstellen.
• Onderhoudstellers: Terugzetten na een beurt.

Zo gebruikt u hem

1. Software installeren: Installeer Jaltest op uw Windows-pc.
2. Activering: Wij activeren de CV-module op de Link.
3. Link koppelen: Verbind de Link V9 via de JDC107.9B met de pc.
4. Aansluiten: JDC213.9 of merkkabel, zo nodig via de JDC100.
5. Uitlezen: Kies merk en model, of zoek op onderdeel.

Compatibele voertuigen en toepassingen

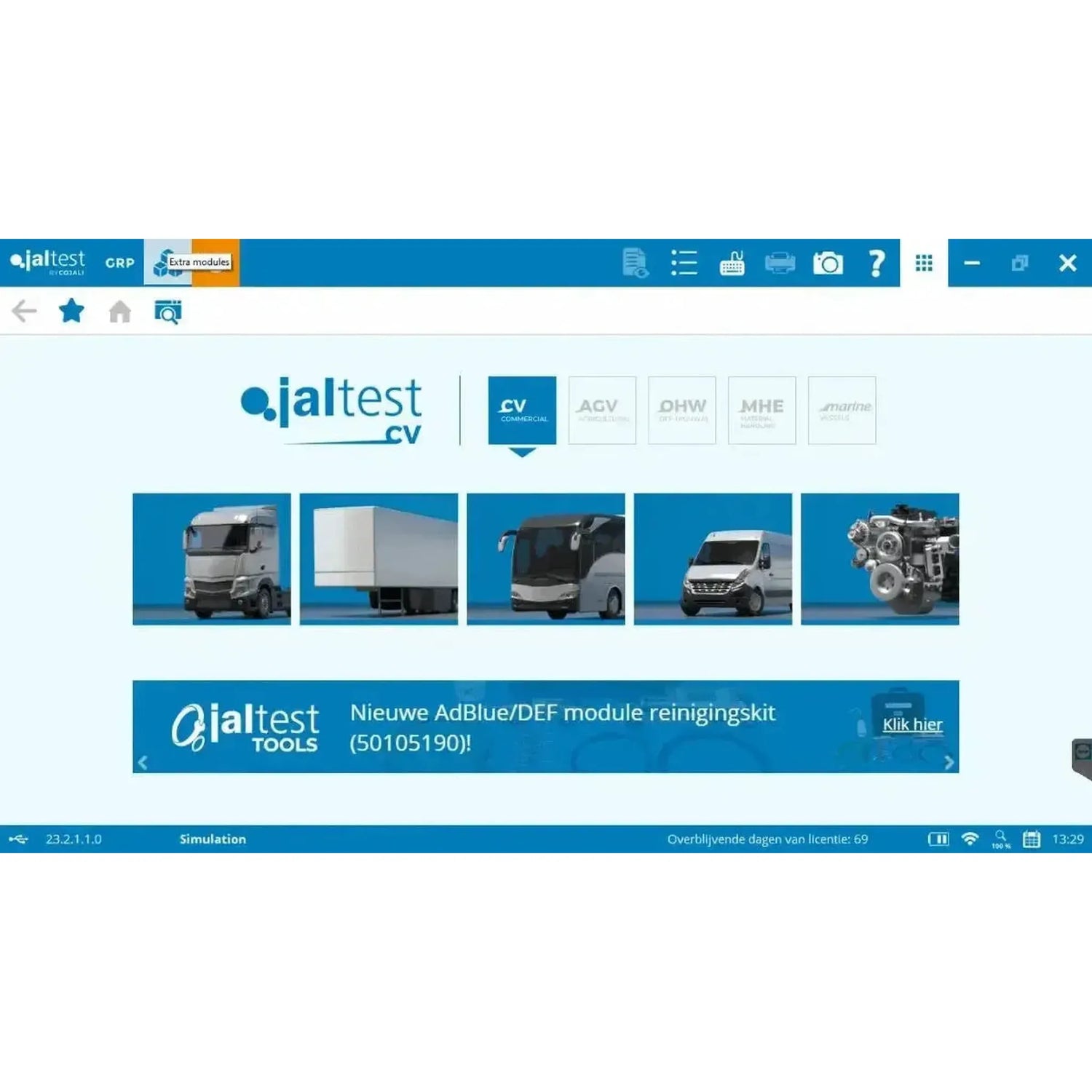

Bepalend is de softwaremodule, niet de koffer. Jaltest CV bestrijkt vier groepen: Vrachtwagens, trailers, bussen en bestelwagens. Een merk in de lijst betekent dat er dekking is, niet dat elk model en bouwjaar volledig wordt ondersteund. De indeling volgt het land waar het merk vandaan komt, niet de huidige eigenaar. Europees is inclusief het Verenigd Koninkrijk, Turkije en Rusland. Chinees staat los van Aziatisch, waar Japan, Zuid-Korea, India en Taiwan onder vallen. Onder Overig staan merken uit Australië en Afrika en de enkele naam waarvan de herkomst niet te achterhalen was. Bij trailers gaat Jaltest niet uit van de bouwer maar van het gemonteerde remsysteem: Zoekt u op Krone of Schmitz, dan vindt u ze niet, want de dekking loopt via Bendix, Cojali, Haldex, Knorr-Bremse en Wabco.

Vrachtwagens (70 merken):

• Europees (26): Askam, Astra, Avia, BMC, DAF, Dennis Eagle, ERF, Foden, GAZ, Iveco, Kamaz, MAN, MAZ, Mercedes-Benz, Otokar, Renault, Rosenbauer, Scania, Seddon Atkinson, Sisu, Tatra, Terberg, URO, Volkswagen, Volvo en Volvo USA.
• Aziatisch (13): Ashok Leyland, BharatBenz, Eicher, Hino, Hyundai, Isuzu, Mahindra, Mitsubishi Fuso, Nissan, SML Isuzu, Tata, Tata-Daewoo en UD Trucks.
• Amerikaans (12): Agrale, Capacity, Caterpillar, Ford, Freightliner, International, Kenworth, Mack, Oshkosh, Peterbilt, Sterling en Western Star.
• Chinees (19): BAIC, Beiben, BYD, CAMC, C&C, CNHTC-Sinotruk, Dayun, DFLZ, Dongfeng, FAW, Foton, JAC, Rowor, SAIC-Iveco Hongyan, Sany, Shacman, Tri-Ring, XCMG en Youngman.

Bussen (73 merken):

• Europees (30): Alexander Dennis, Autosan, BMC, Castrosua, Credo, Güleryüz, Irizar, Iveco/Irisbus, Karsan, MAN, MAZ, Menarinibus, Mercedes-Benz, Nefaz, Neoplan, Optare/Switch, Otokar, Renault, Scania, Setra, Solaris, Solbus, SOR, Temsa, Van Hool, VDL, Viseon Bus, Volkswagen, Volvo en Wrightbus.
• Aziatisch (16): Ashok Leyland, BharatBenz, Daewoo, Eicher, Force Motors, Hino, Hyundai, Isuzu, Kia, Mahindra, Mitsubishi Fuso, Nissan, Olectra, SML Isuzu, Tata en Toyota.
• Amerikaans (14): Agrale, Blue Bird, Dina, Ford Custom Chassis, Freightliner Custom Chassis, Gillig, IC (International), MCI, NABI, New Flyer, Nova Bus, Orion, Prevost en Thomas Built.
• Chinees (10): Anhui Ankai, Asiastar, BYD, Golden Dragon, Higer, King Long, Sunwin, Youngman, Yutong en Zhongtong.
• Overig (3): BCI, BLK en MCV.

Bestelwagens (45 merken):

• Europees (16): Citroën, Dacia, Fiat, GAZ, Iveco, LDV/Maxus, MAN, Mercedes-Benz, Multicar, Opel, Peugeot, Piaggio, Renault, Santana, Vauxhall en Volkswagen.
• Aziatisch (16): Ashok Leyland, Force Motors, Hino USA, Hyundai, Isuzu, Isuzu USA, Kia, Mahindra, Mazda, Mitsubishi, Mitsubishi Fuso USA, Nissan, SsangYong/KGM, Tata, Toyota en UD Trucks.
• Amerikaans (6): Agrale, Dodge, Ford, Freightliner, GMC/Chevrolet en International.
• Chinees (6): BAW, CDW, Changan, DFSK, Foton en Great Wall.
• Overig (1): Holden.

Zoeken op onderdeel:

• Remmen, ABS en EBS: Knorr-Bremse, Wabco, Meritor Wabco, Bendix, Haldex, Cojali en International.
• Rijhulp en veiligheid: Wabco, Meritor Wabco, Bendix en Eaton.
• Vering en bandenspanning: Wabco, Meritor Wabco, Bendix en Dana.
• Versnellingsbak en retarder: ZF, ZF Meritor, Allison, Eaton, Voith, Twin Disc, Paccar, Navistar, Isuzu en GM.
• Motoren: Cummins, Caterpillar, Detroit Diesel-MBE, Paccar, Mack, Volvo, Iveco-FPT, Hino, Isuzu, Navistar, MWM, Kamaz, FAW, Weichai, Yuchai, VM Motori en PSI.
• Koeltransport: Thermo King en Carrier, met units voor trailer en vrachtwagen.

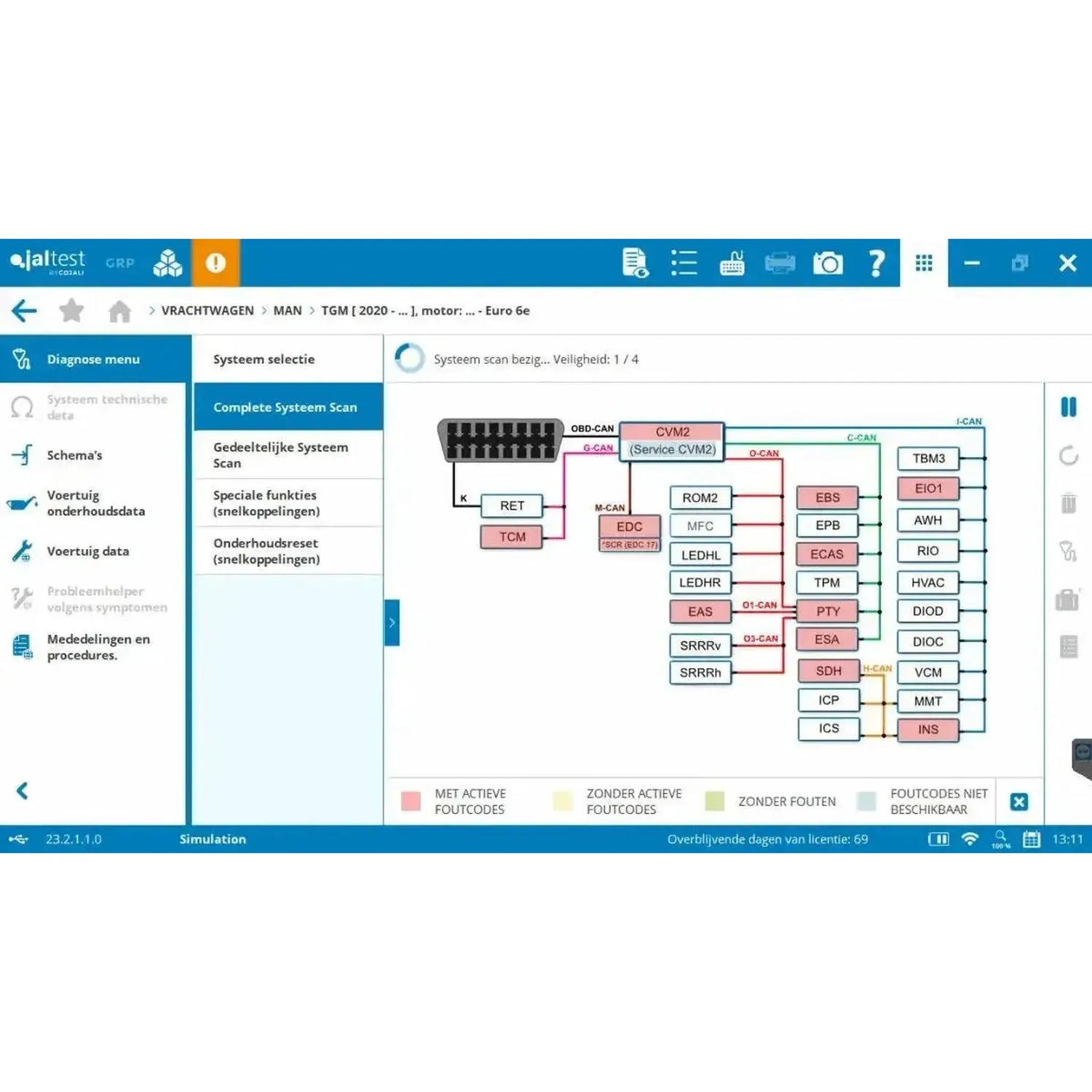

De systemen in het voertuig

• Aandrijving: Motor, versnellingsbak en uitlaatgasnabehandeling, in de software de groep Antipollution met SCR en AdBlue.
• Remmen en onderstel: Bedrijfsrem, hulpremmen, persluchtvoorbereiding, vering, stuurinrichting en chassismodule.
• Elektronica en comfort: Centrale computer, elektronische modules, instrumentenpaneel, verlichting, klimaat, kachel, scherm, audio en startonderbreker.
• Veiligheid: De groep Safety, met noodremassistentie en rijstrookbewaking. Een aparte rubriek ESP bestaat niet.
• Registratie: De groep Data registration, telematics en FMS, met daaronder ook de tachograaf.

Expertmodus

Gewone diagnose is uitlezen, meten en aansturen. In de expertmodus, die hierbij inbegrepen is, kalibreert u daarnaast sensoren en actuatoren, stelt u bedrijfsparameters in en regenereert u het roetfilter.

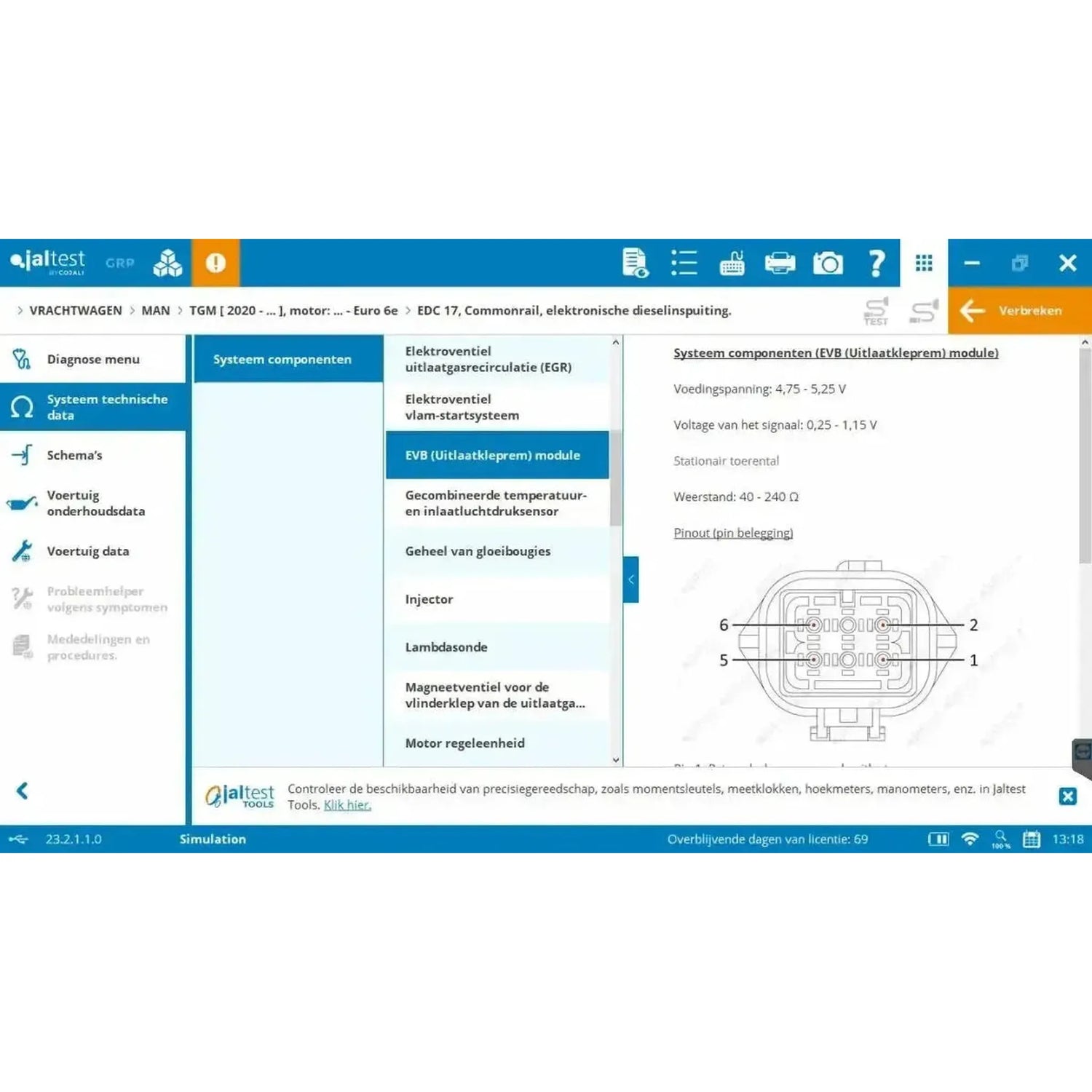

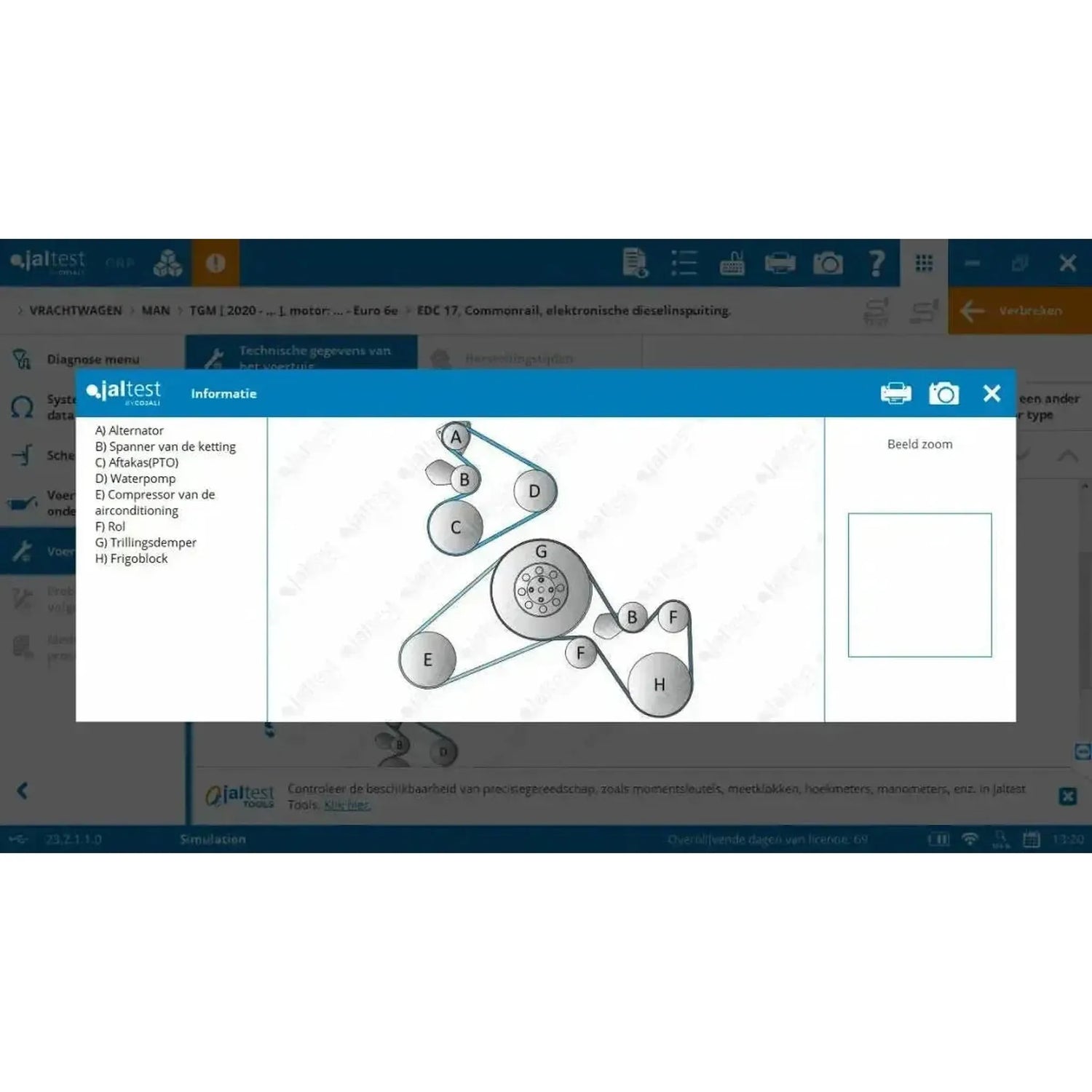

• INFO Online CV (29440): De technische informatie bij de software. Zit erin, is niet los te koop en is in 2026 kosteloos.

Kabels en computer

In de koffer zit de 16-polige OBD-kabel voor de standaardaansluiting. Heeft het voertuig een merkeigen stekker, dan is daar een aparte kabel voor; die kabels zijn los te krijgen en zitten daarnaast gebundeld in drie kabelsets. Welke kabel u nodig heeft, bepaalt de diagnoseaansluiting in het voertuig en niet het merk op de grille: Controleer de stekker aan het voertuig zelf voordat u bestelt.

• Multipin Kit (70002001): Twintig multipins JTP01 t/m JTP10, elk in twee kleuren, de aansluitkabel JTP101 en twee voedingskabels: JDC10AM2 met accuklemmen en JDC20AM2 voor de sigarettenaansteker. Daarmee prikt u rechtstreeks in een connector waarvoor geen eigen diagnosekabel bestaat.
• Vrachtwagen en bus (29362): Kabels voor Volvo, Mercedes-Benz en MTU, Wabco-remsystemen, Renault, Iveco, de MAN TG-serie, DAF en MAN met 37-polige stekker.
• Trailer (70002024): Kabels voor Wabco en Knorr-Bremse, voor Haldex EB+/TRS en TPMS, en voor trailer-CAN volgens ISO 7638-1.
• Koelunits (29989): Kabels voor Thermo King en Carrier, en voor Carrier CAN.
• Losse kabels: Ook per stuk verkrijgbaar wanneer u maar één merk in de werkplaats heeft.
• Computer: De software draait op Windows. Cojali levert de Jaltest Rugged PC en de A140 Rugged PAD; beide staan los in onze webshop.

Licentie en verlenging

De software-licentie loopt twaalf maanden vanaf de activering en wordt daarna jaarlijks verlengd met de update-licentie (29051). Zolang de licentie loopt, krijgt u alle nieuwe softwareversies en houdt u toegang tot de technische informatie.

• Software-activatie: De eenmalige aanschaf (29303) die de CV-module ontsluit.
• Software-licentie: Het eerste jaar, twaalf maanden vanaf de activering (71502018).
• Verlenging: Jaarlijks, met de update-licentie (29051), telkens voor opnieuw twaalf maanden.
• Activering: Wij activeren de module zodra u het toestel heeft ontvangen, op het serienummer van de meegeleverde Jaltest Link; u hoeft zelf niets door te geven.
• Losse update-licentie: Geef het serienummer van uw Jaltest Link door in het opmerkingenveld van de bestelling; wij activeren de verlenging binnen één werkdag.
• Installaties: Maximaal vijf pc's. De Jaltest-hardware is altijd nodig om de software te draaien.
• Registratie: Bij de activering, na elke nieuwe softwareversie en verder elk half jaar. Blijft die uit, dan blokkeert de software.
• Module bijkopen: Een later bijgekochte module wordt gelijkgetrokken met uw lopende licentie; u betaalt naar rato.
• Niet verlengen: De diagnose blijft werken op de laatst geïnstalleerde versie, maar de toegang tot de technische informatie vervalt. Cojali ondersteunt een verlopen licentie nog een jaar.

Verpakkingsinhoud

• 1x Jaltest Link V9 interface (70001015)
• 1x Multipin Kit (70002001)
• 1x Jaltest (JDC213.9) | Link V9 26-pins DB26 – 16-pins OBD2 Verloopkabel | Interface
• 1x Jaltest (JDC107.9B) | Link V9 – USB-C Verloopkabel | Interface
• 1x Jaltest (JDC100) | Link V9 26-pins DB26 Verlengkabel (100 cm) | Interface
• 1x Jaltest (70003015) | Compact Hardcase
• 1x Jaltest (29303) | CV (Commercial Vehicles) | Software-activatie
• 1x Jaltest (71502018) | CV (Commercial Vehicles) | Software-licentie
• 1x Jaltest INFO Online CV (29440)
